课程五十三：SYNOPSYS 的三种玻璃替换方法

   在这里我们参考书籍中的案例，通过 SYNOPSYS 来进行光学系统中玻璃的替换。

使用 GSEARCH 需要以下条件：

1.现有的设计档（实际的玻璃材料）

2.优化宏

GSEARCH 功能的三种用法：

1.通过指定几种材料来替换优化现有的材料；

2.通过指定的玻璃库来替换优化现有的材料；

3.通过给不同面指定不同材料库来替换优化现有的材料。

下面以一个三片式镜头为例，演示 GSEARCH 功能：

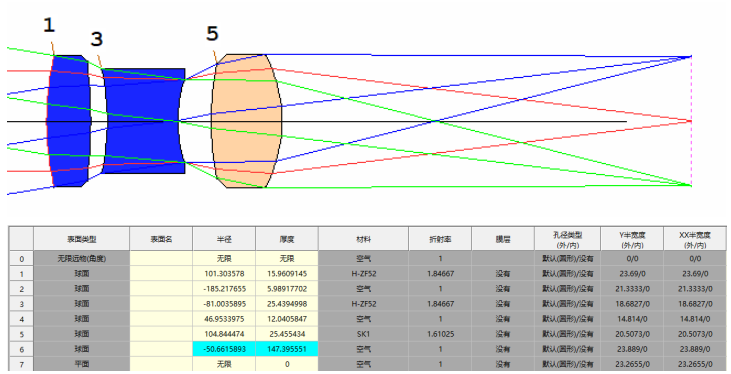

初始镜头结构：

镜头数据：

 RLE
ID NEW LENS 1
 FNAME '3.28 1.1.RLE'
 MERIT 0.113613
 LOG 1
 WAVL .6562700 .5875600 .4861300
 APS 4
 UNITS INCH
 OBB  0.0000000   9.2000000   18.1430000  -6.00180641379       0.0000000   0.0000000  18.1430000
   0 AIR
   1 RAD    101.2992343960759   TH     15.95885419
   1 N1 1.83649374 N2 1.84666642 N3 1.87208754
   1 CTE   0.880000E-05
   1 GTB G    'H-ZF52          '
   2 RAD   -185.2609205546370   TH      5.98912188 AIR
   3 RAD    -81.0136737368547   TH     25.44091767
   3 N1 1.83649374 N2 1.84666642 N3 1.87208754
   3 CTE   0.880000E-05
   3 GTB G    'H-ZF52          '
   4 RAD     46.9536338017856   TH     12.04112253 AIR
   5 RAD    104.8414469981645   TH     25.45473534
   5 N1 1.60699242 N2 1.61024998 N3 1.61775302
   5 GTB S    'SK1             '
   6 RAD    -50.6636321831089   TH    147.39425813 AIR
   6 CV      -0.01973802
   6 UMC     -0.12500000
   6 TH     147.39425813
   6 YMT      0.00000000
   7 CV      0.0000000000000   TH      0.00000000 AIR
 END

优化宏文件：

PANT
VLIST RAD 1 2 3 4 5
VLIST TH 1 2 3 4 5
END
AANT
ACC 25.4 1
AEC 5 1
GSR 0.75 1 4 1 0 0
GSR 0.75 1 4 2 0 0
GSR 0.75 1 4 3 0 0
GNR 0.75 1 3 1 0.75 0
GNR 0.75 1 3 1 1 0
GNR 0.75 1 3 2 0.75 0
GNR 0.75 1 3 2 1 0
GNR 0.75 1 3 3 0.75 0
GNR 0.75 1 3 3 1 0
END
SNAP
SYNO 25 0 FIX 5

SYNOPSYS 20

1.通过指定几种材料来替换优化现有的材料

宏文件：

评论留言联系工作人员获取代码

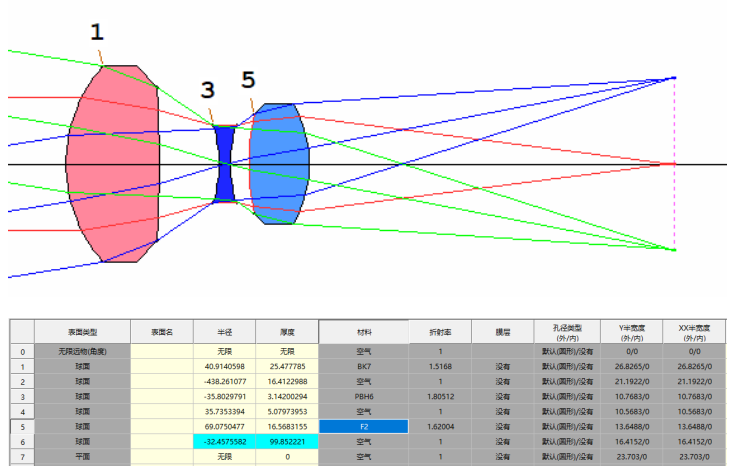

替换结果：

2.通过指定的玻璃库来替换优化现有的材料

宏文件：

评论留言联系工作人员获取代码

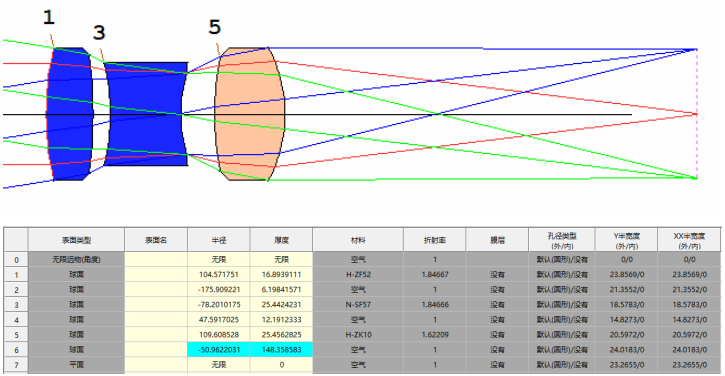

替换结果：

3.通过给不同面指定不同材料库来替换优化现有的材料

宏文件：

评论留言联系工作人员获取代码

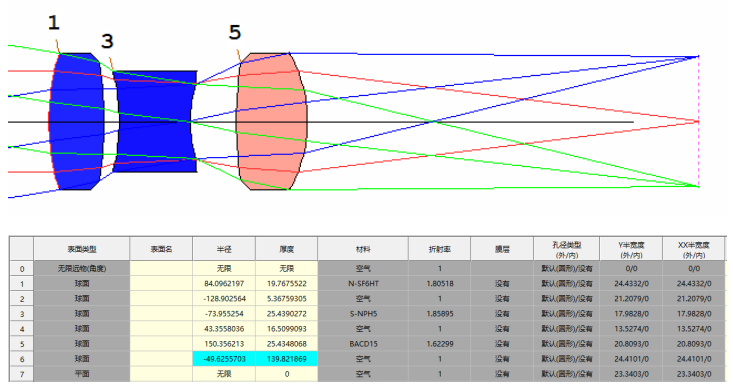

替换结果：

以上三种结果已演示完毕;

一般优化过程中，经过各种调试优化函数之后，发现很难进一步降低评价函数，这个时候更换玻璃材料有可能进一步改善透镜的性能。

很高兴您选择 SYNOPSYS 来设计您的镜头，它可以快速的做出非常好的设计。
