课程五十五：如何设定透镜的倾斜和偏心？

在很多系统中都会出现偏心的元件：

1.在公差建模中；

2.在折叠系统中；

3.离轴的望远镜；

4.楔形透镜；

5.棱镜。

下面以一个四片透镜为例：

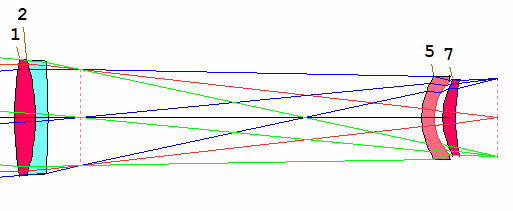

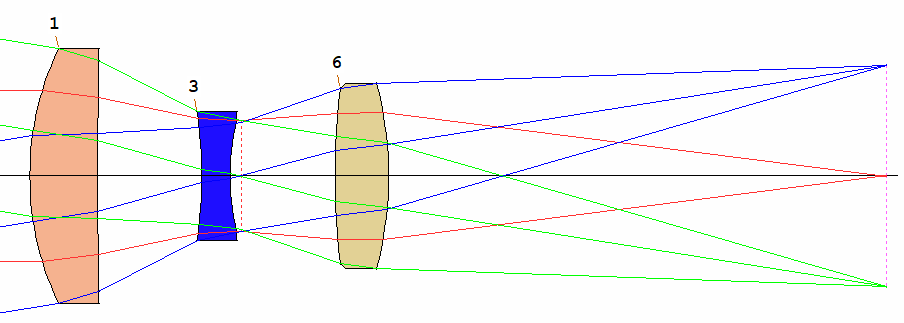

初始镜头结构：

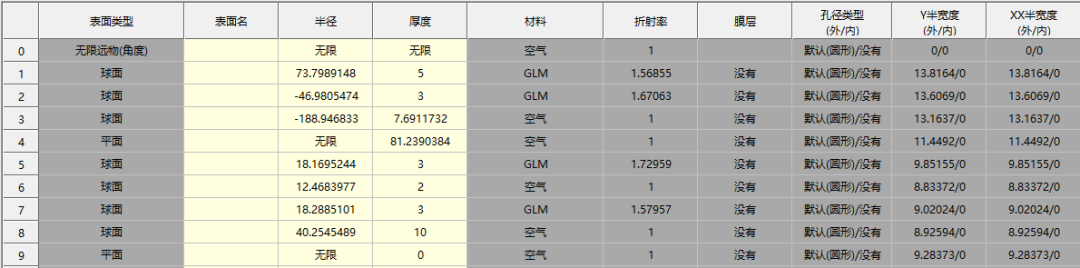

镜头数据：

评论留言联系工作人员获取代码

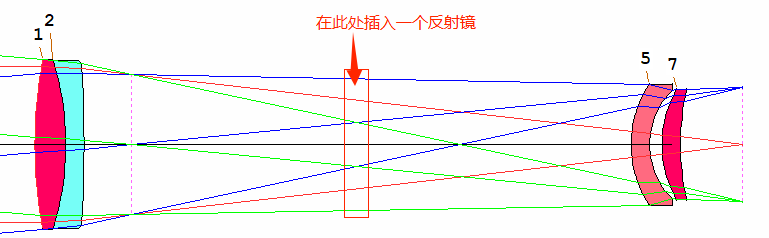

在下图标记处插入一个反射镜：

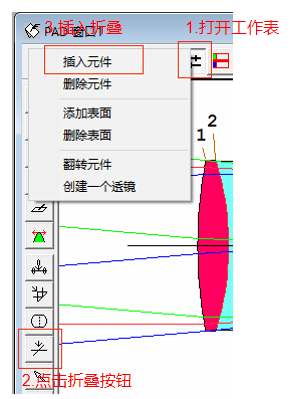

接着打开工作表，点击折叠按钮，插入折叠：

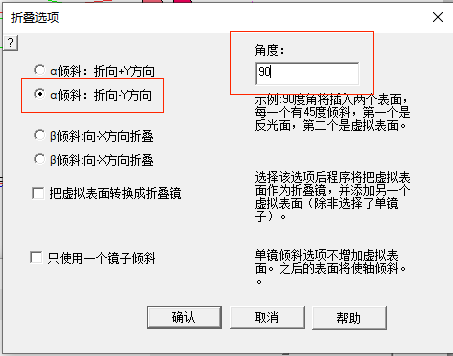

选择α倾斜：折向-Y方向，角度为90°：

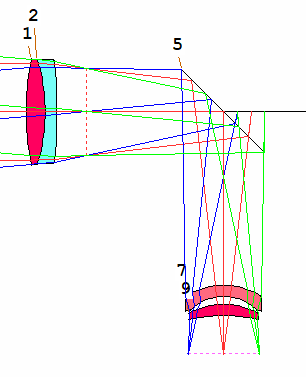

结果如图所示：

调节反射镜位置和角度。

当打开工作表插入一个折叠反射镜时，它会给出一个选项：

添加一个虚拟表面来对准新方向上的轴；使用单一的反射镜，不使用虚拟面。

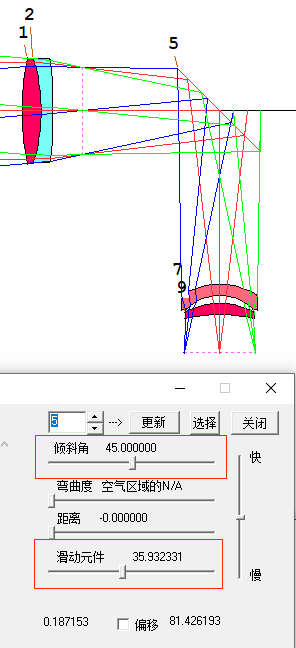

通过图中框出的滑块可以调节反射镜的位置和角度。

如何给三片式系统的第二片透镜添加一个5°的倾斜？

初始镜头结构：

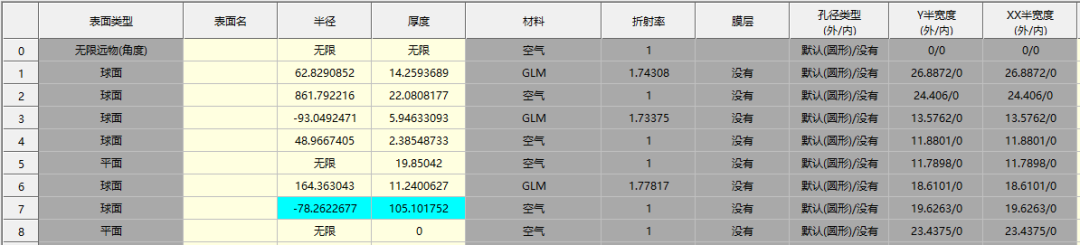

镜头数据：

评论留言联系工作人员获取代码

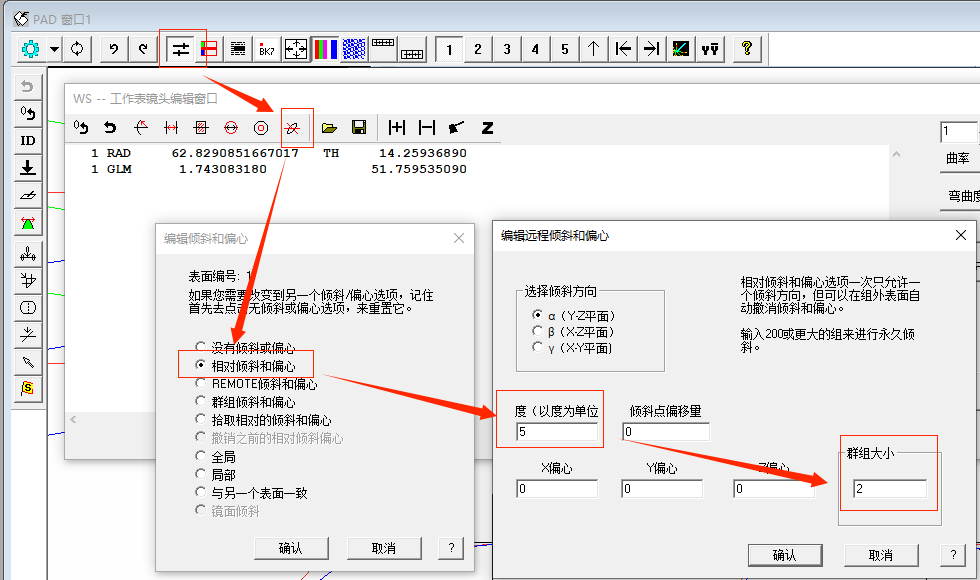

打开工作表，点击倾斜/偏心对话框，设置倾斜5°

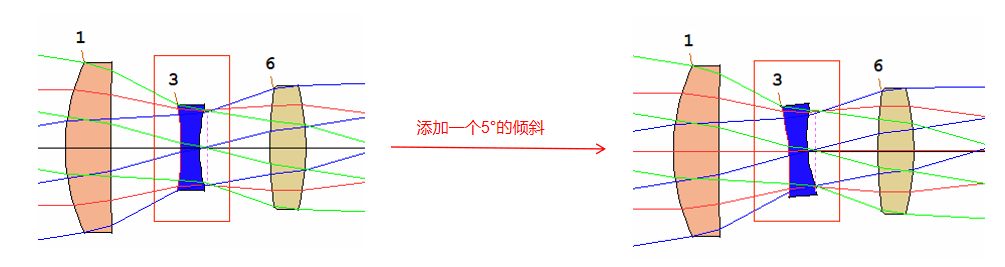

结果如图所示：

以上是对于透镜的倾斜和偏心的过程，大家可以按照上述流程进行操作。
