011. 【笔记】Fibersim—层压板基本几何要素创建

1. 基本要素知识点补充

Layup Surface（铺层面/贴模面）：

在Fibersim中，"Layup Surface" 是指用于定义并生成复合材料层压结构的表面。在复合材料设计和制造中，layup surface 通常是三维模型的一部分，用于确定复合材料层的定位、取向和分布。

使用 layup surface 可以实现以下几个目的：

• 定义复合材料层的位置和形状：通过在CAD模型上创建适当的表面，可以指定复合材料层的放置位置和形状，以满足设计要求和性能需求。
• 确定纤维方向：通过在 layup surface 上定义纤维方向，可以确保在制造过程中将复合材料纤维沿着所需的方向进行放置，以实现最佳的结构性能。
• 支持复合材料层的设计：Fibersim提供了一套工具，可以根据 layup surface 上的定义生成复合材料层的设计，包括纤维排列、层厚度和叠放顺序等。
• 进行强度和刚度分析：layup surface 可以用于进行复合材料结构的强度和刚度分析，以评估设计的性能并进行必要的优化。
•

•


Net Boundary（设计边界）

Fibersim软件中的 "Net Boundary" 是指用于定义纤维束的边界的功能。

纤维束是指在复合材料结构中沿着特定方向排列的纤维。

Net Boundary 允许用户定义纤维束的形状、方向和尺寸，以便在复合材料设计中准确地定位和放置纤维束。这对于确保复合材料结构具有所需的强度、刚度和其他性能特性非常重要。

Extended Boundary（扩展边界/生产制造边界）

在 Fibersim 软件中，"Extended Boundary" 是指扩展边界的功能。

这个功能用于定义复合材料部件的边界，以便在设计和分析过程中考虑材料的延伸范围。通过 Extended Boundary，用户可以更好地模拟复合材料的行为，特别是在边缘区域，从而更准确地预测结构的性能和行为。

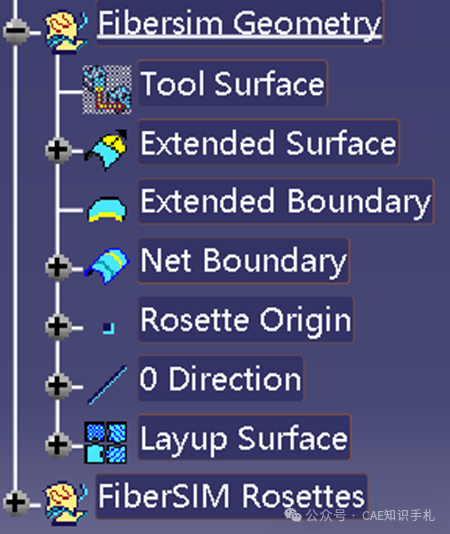

2. 基于实体创建基本几何要素

目的：理解复合材料Laminate（层合板）设计所需的基本要素。

本次演示不对使用的模型做要求（尽量使用薄板件），操作步骤如下：

1）提取Tool Surface

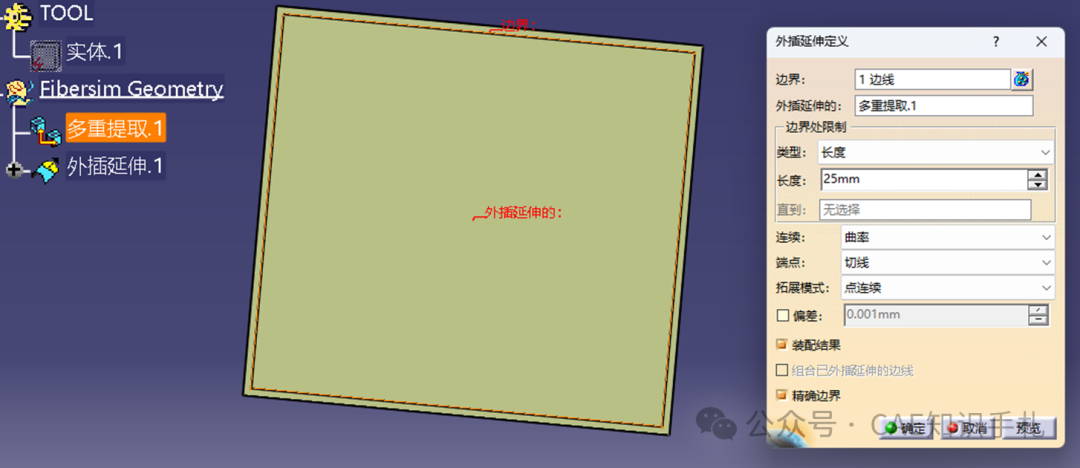

2）外插延伸10~25mm得到Extended Surface（制造曲面）

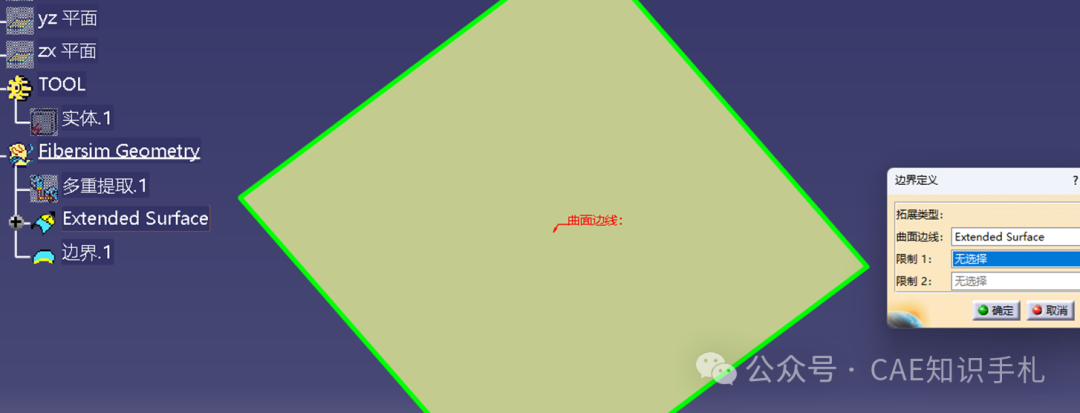

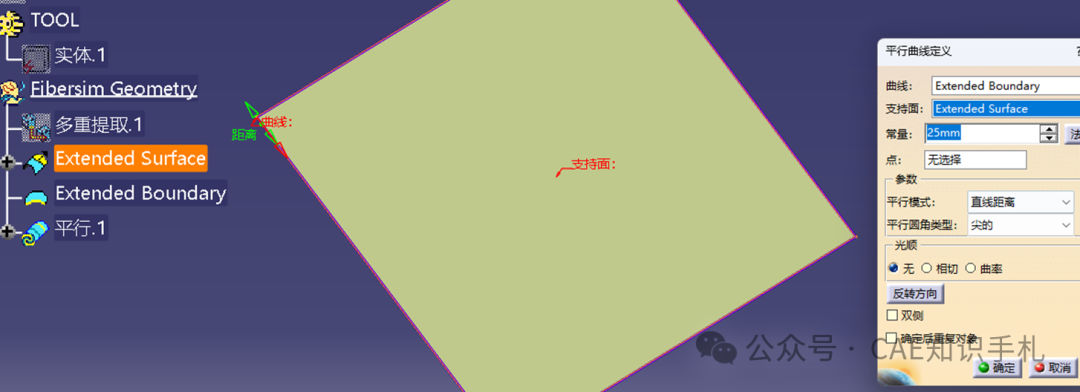

3）提取Extended Boundary（制造边界）

4）平行25mm距离（即和Step 1提取的Tool Surface边界保持一致）得到Net Boundary（设计边界）

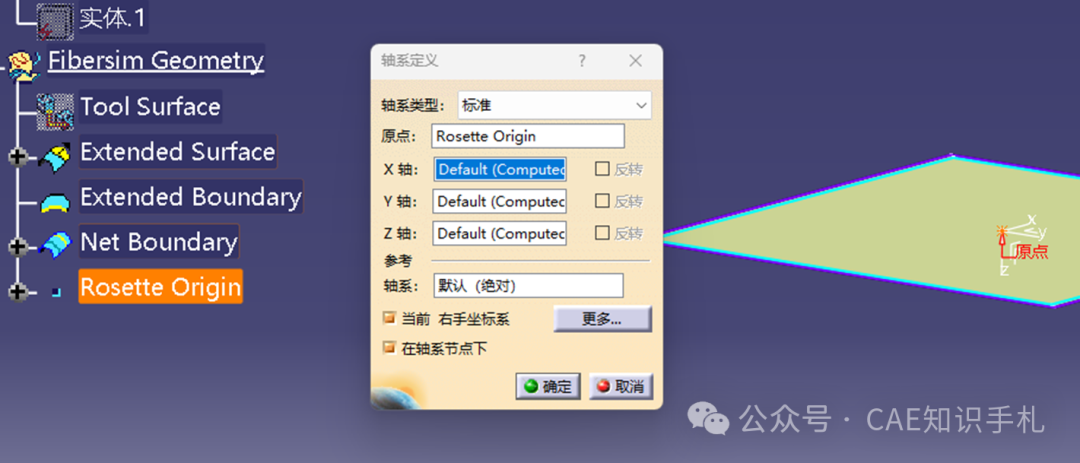

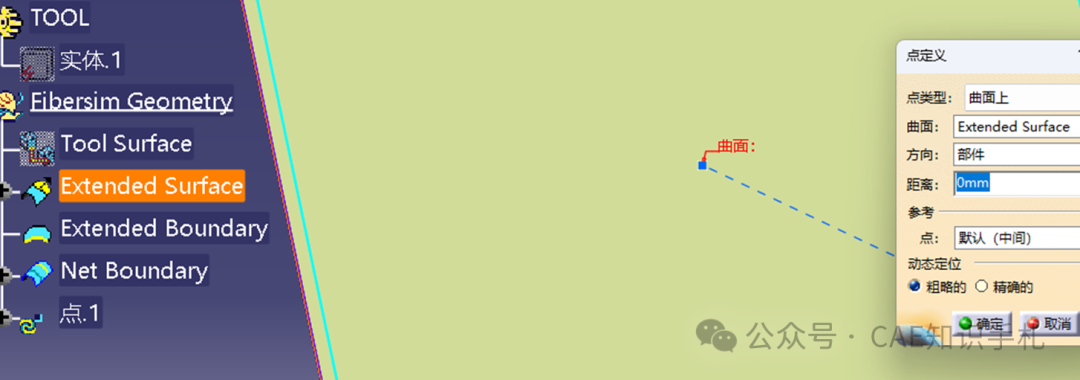

5）定义原点Rosette Origin（用于定位设计铺层贴膜中心点）：

6）插入轴系Rosette：

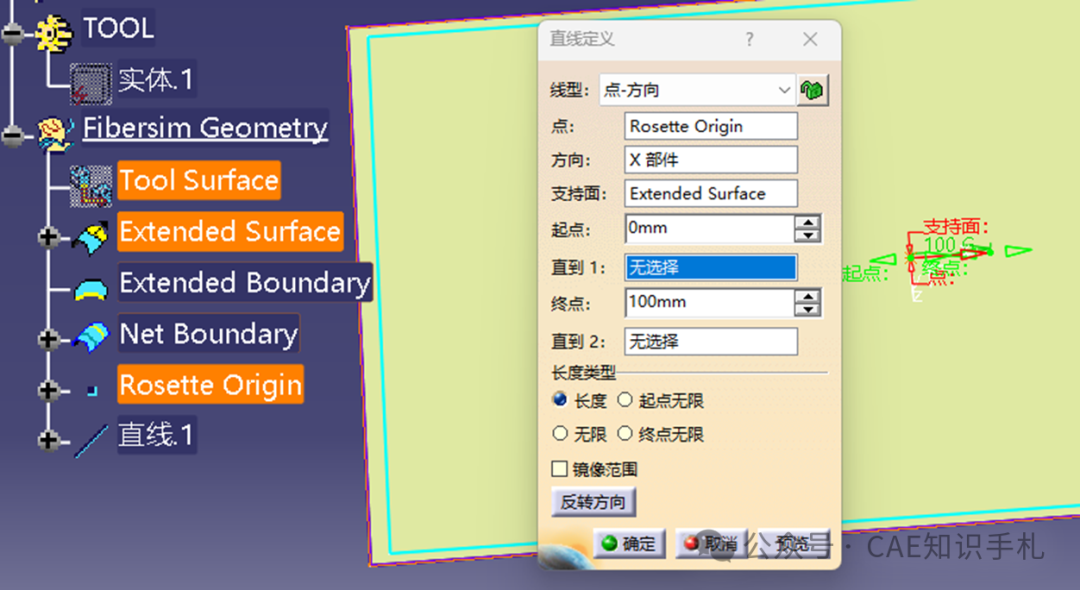

7）定义0 Direction（X轴方向），插入一条直线（长度根据面大小合适就行）

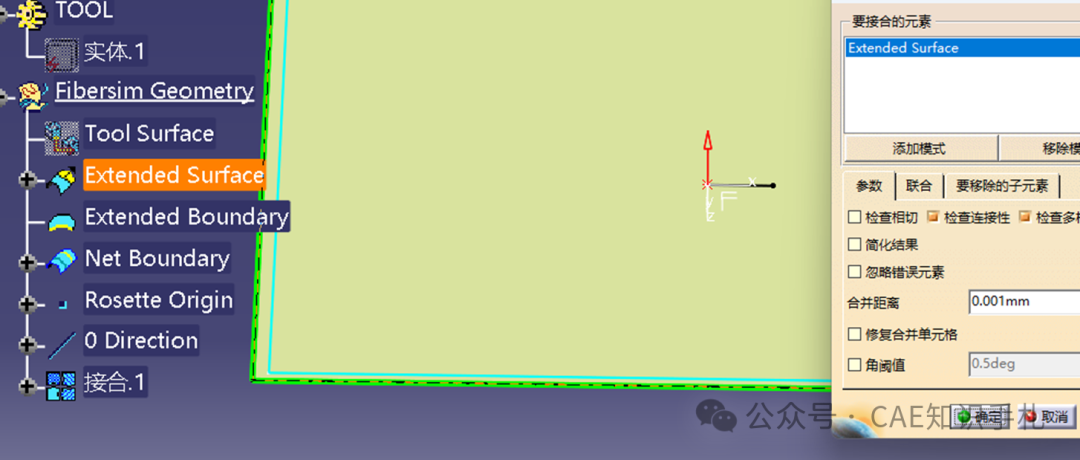

8）确定Extended Surface（扩展贴膜面）方向是否和原零部件加工制造方向一致，使用接合命令→预览

方向一致，→确定；

如果发现是反向的可以点击一下红色箭头即可更改方向。

也可以使用反转命令改变方向，此处倾向于用接合；反转和结合用哪一个都可以改正方向。

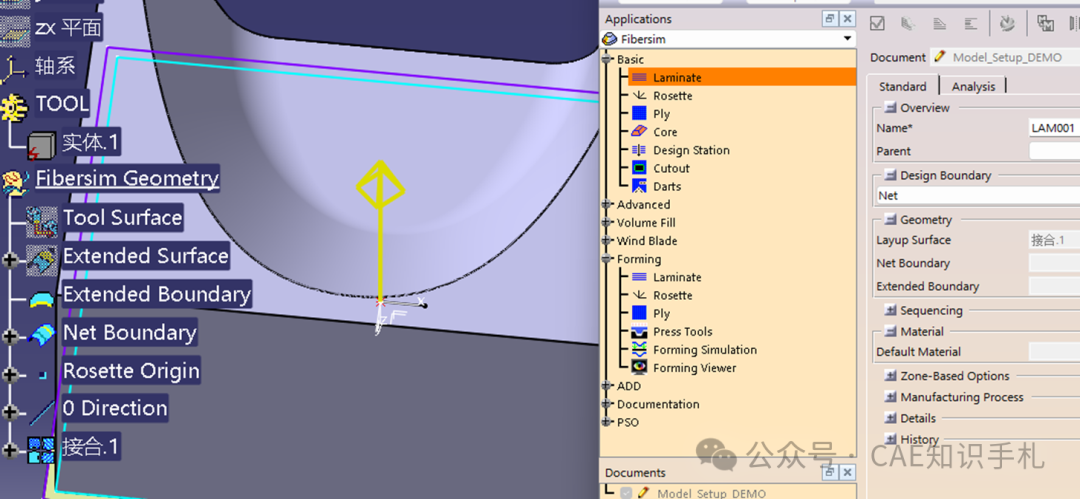

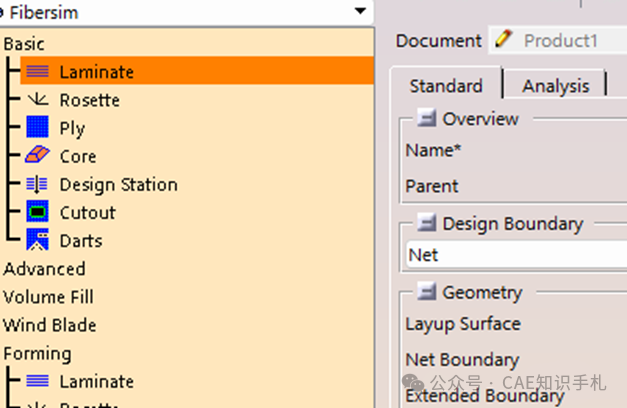

9）打开Fibersim创建Laminate

保证选择的Layup Surface“接合.1”和料厚方向一致；

打开实体检查是不是在加厚的方向：

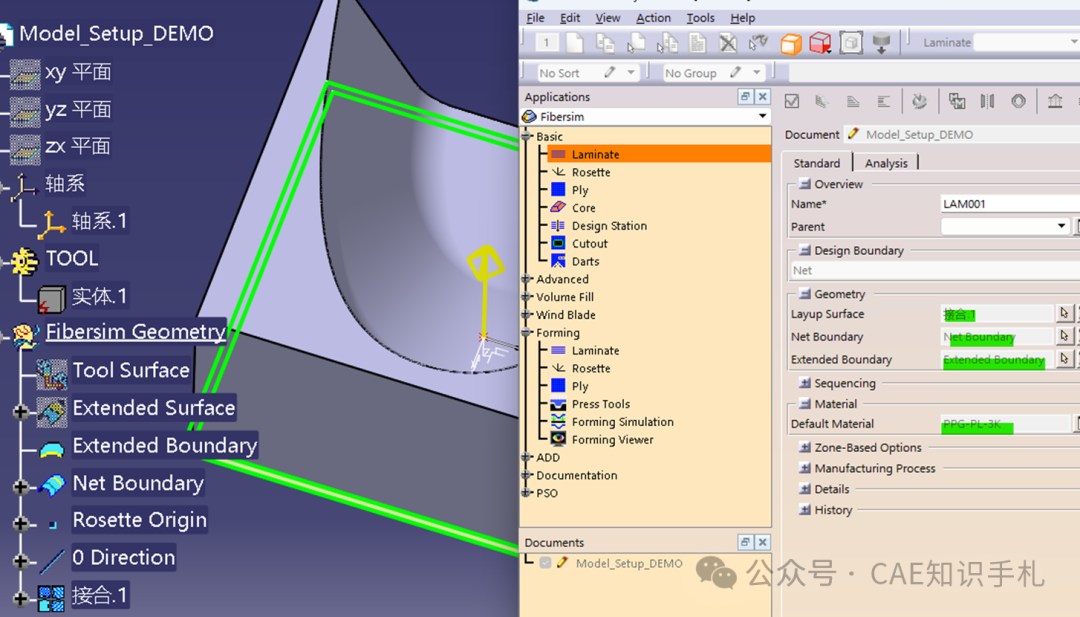

选择Net Boundary（设计边界），选择Extendedn Boundary（制造边界)，选择材料（后边再选择也一样）：

→确定。

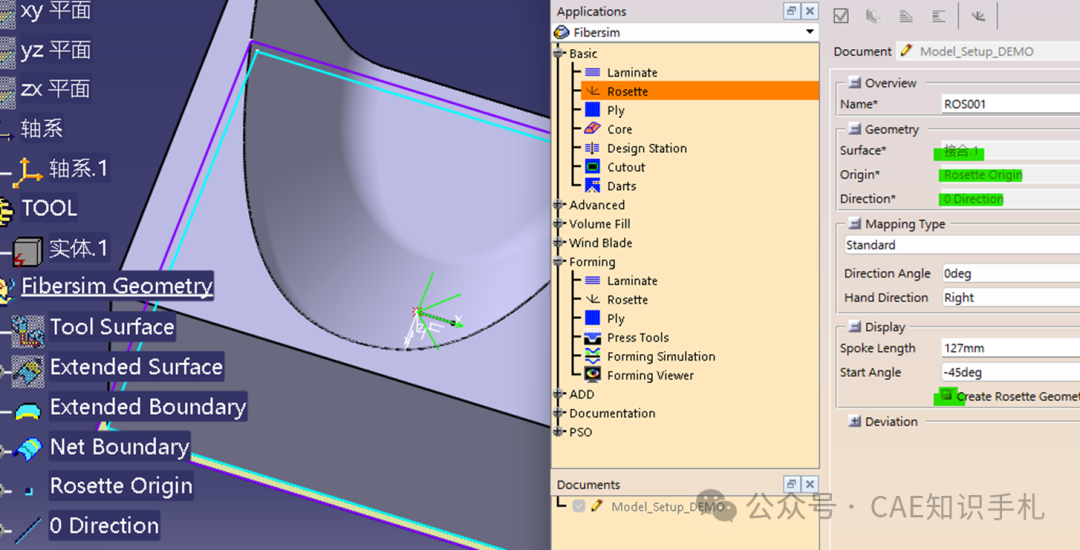

10）创建Rosette坐标系，选择Rosette和0 Direction

→OK。

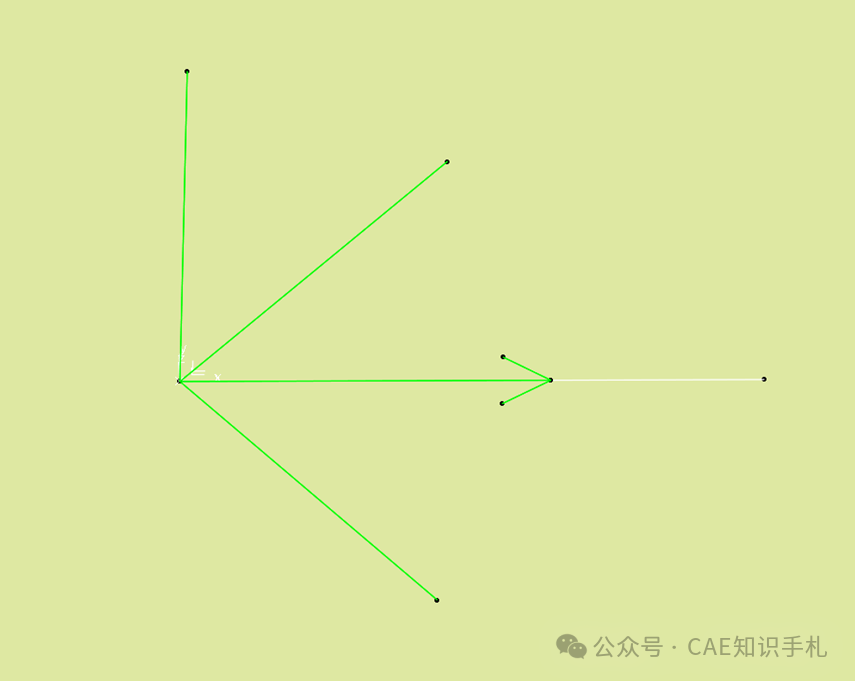

上图中角度（逆时针顺序）分别为：-45°、0°、45°、90°。

以上即是创建的层压板的基本几何要素。
