用物理光学建模演示点阵投影仪的工作原理

摘要



点阵投影仪是启用Apple Face ID的关键组件。该系统通常由发光单元阵列，透镜和分束光栅组成。透镜系统与光栅一起投射，并复制阵列光源图案。在此示例中，我们构建了这种点阵投影仪系统并演示了其工作原理。为进行系统分析，我们使用VirtualLab Fusion进行光线追迹和场追迹。



建模任务





*文档中的非球面镜片是使用ZemaxOpticStudio®设计的

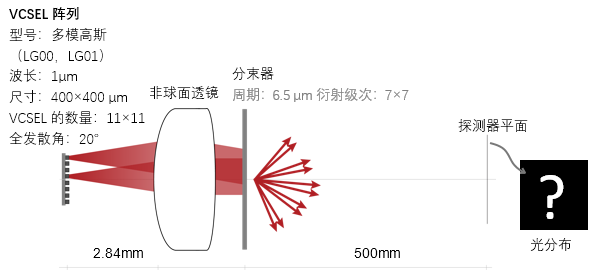

光源建模

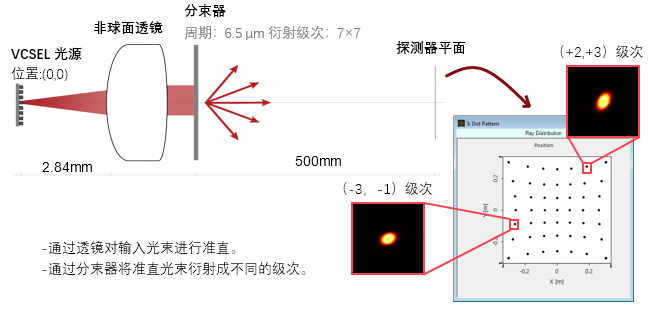

轴上VCSEL单元的仿真

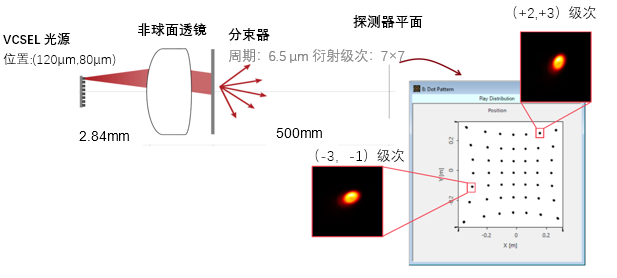

离轴VCSEL单元的仿真



-对于离轴VCSEL单元，镜头对输入光进行准直，准直角度与光源模式的位置相关。

-因准直角度的关系，光斑图案相对于轴上情况有所偏移。

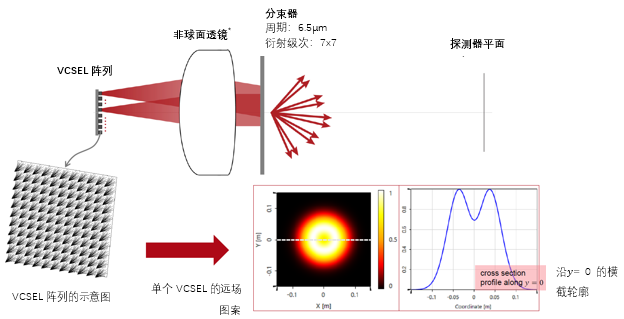

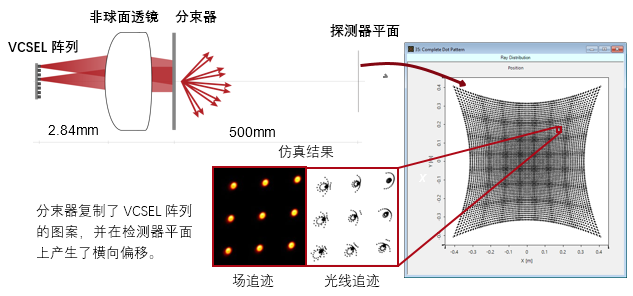

完整VCSEL阵列的仿真

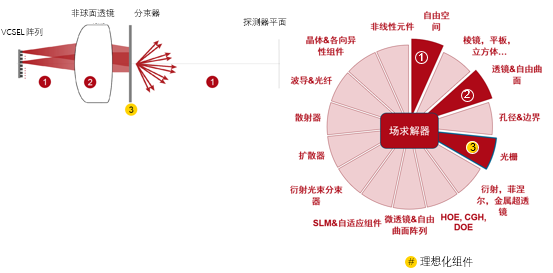

VirtualLab Fusion一瞥



VirtualLab Fusion中的工作流程

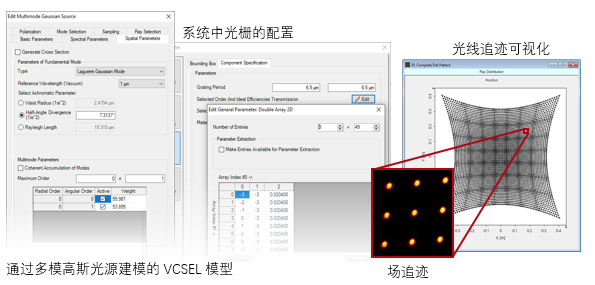

•设置多模信号源

−基本光源模型[教程视频]

•设置组件的位置和方向

− LPD II：位置和方向[教程视频]

•在光学系统内配置光栅组件



•参数运行的配置

−参数运行文档的使用[使用案例]



VirtualLab Fusion技术

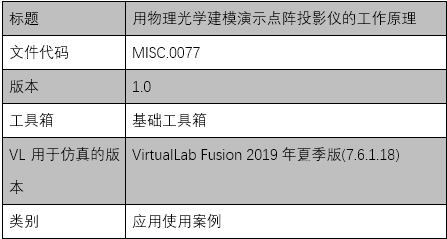

文件信息
