技术热点 | Abaqus的强大网格编辑功能

Abaqus

网格编辑

对于一些复杂的分析，更多的是采用前处理软件（例如hypermesh、ansa等）对几何模型进行网格划分以及边界条件的设置，最终生成inp文件。此时Abaqus导入的并非是几何模型，而是单元和节点，同样，Abaqus也提供网格编辑和由网格生成几何实体的功能。

具体操作步骤

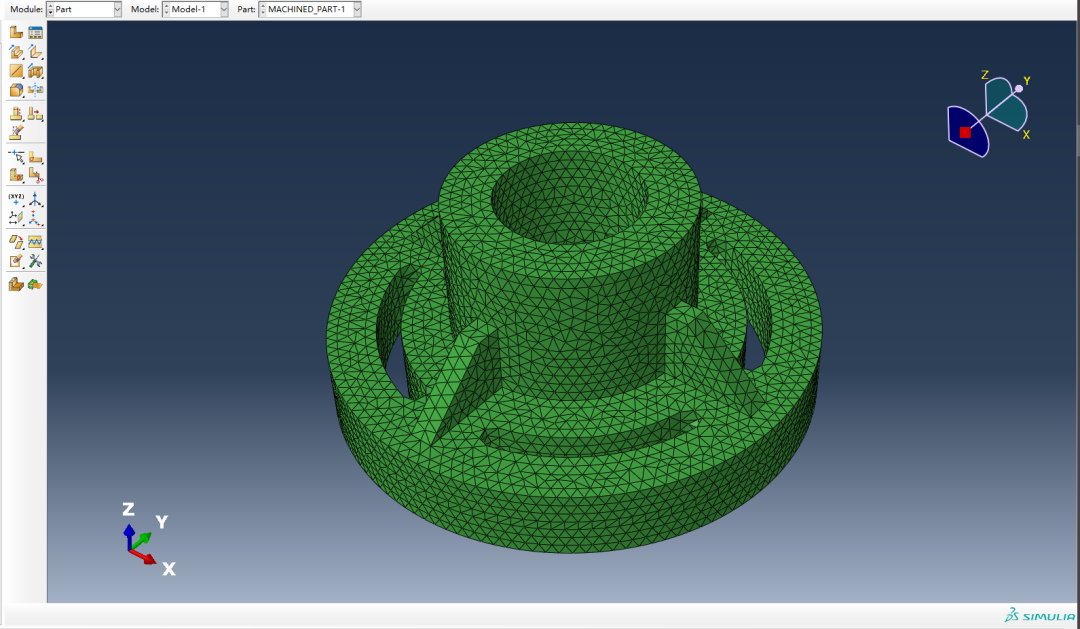

导入网格文件如下：

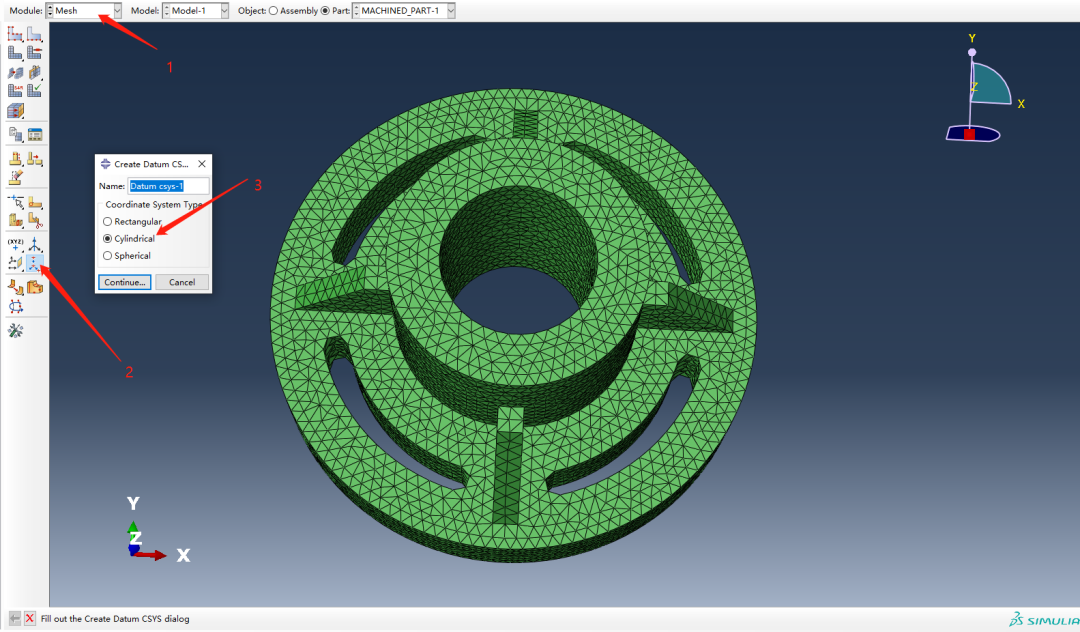

对以上模型，假如需要修改圆孔内径，由于输入的零件并非实体，没有办法在Part模块中通过创建拉伸或者切除的操作进行修改，因此只能在Mesh模块中调整内孔位置以达到目的。因为是圆孔，因此采用极坐标系可以更加方便，首先在Mesh模块中创建以圆孔中心为原点的极坐标系：

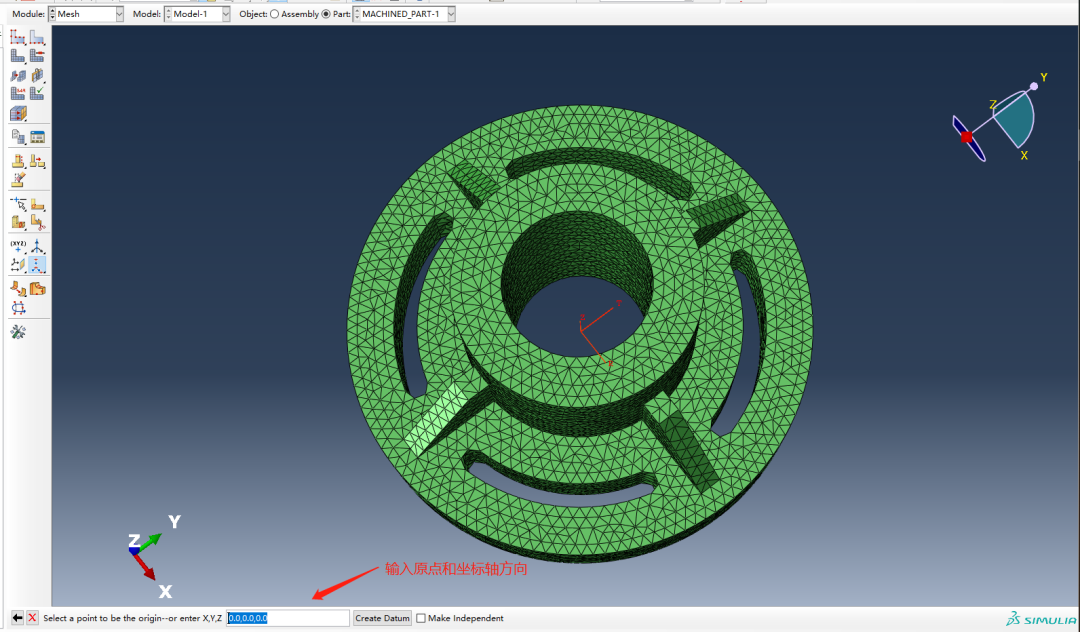

在弹出的提示区依次输入坐标原点、径向和周向的向量方向，如果初始模型坐标不规律，那步骤会稍微复杂点，因此，养成良好的建模习惯很重要：

选择内孔表面所有节点，创建节点集，如下：

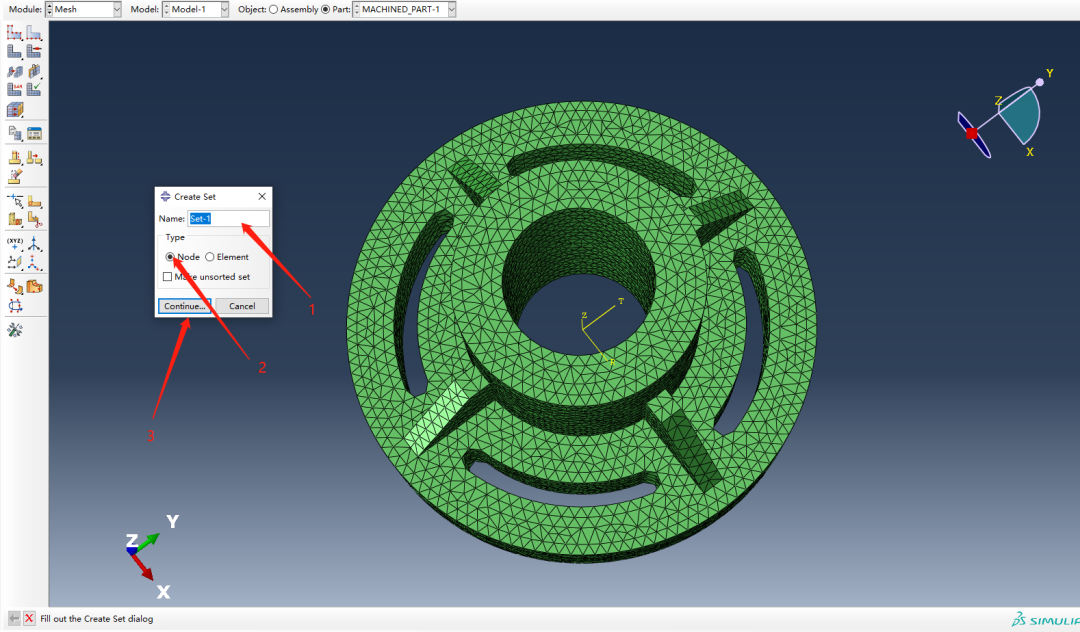

在弹出的窗口中选择类型为节点：

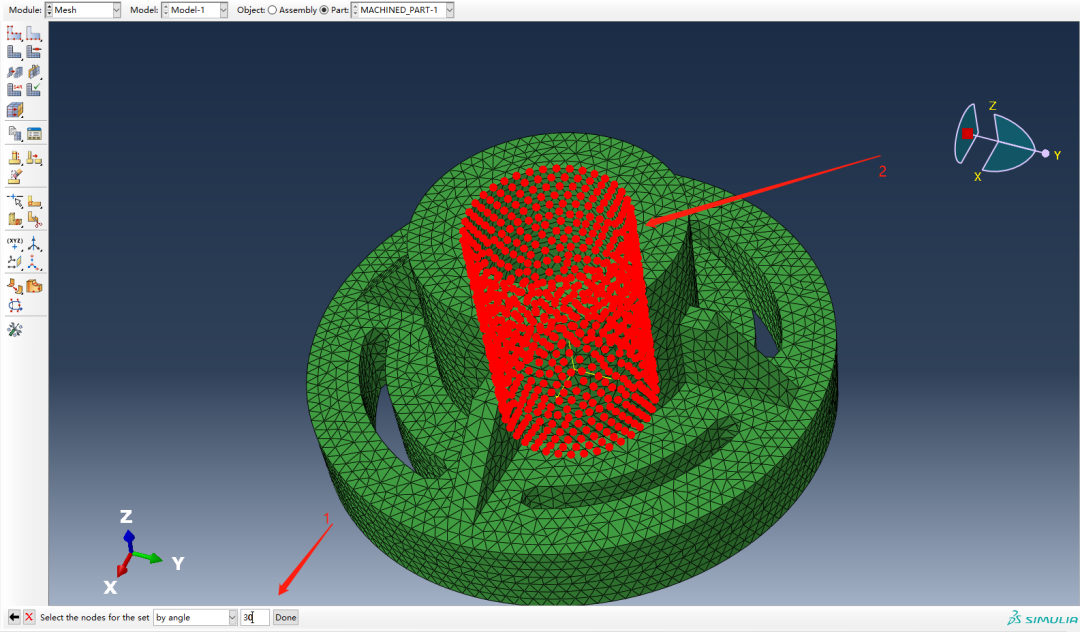

将选择过滤器选择为角度，然后选择内孔上一点，会自动高亮显示符合条件的节点，点击确定，创建节点集：

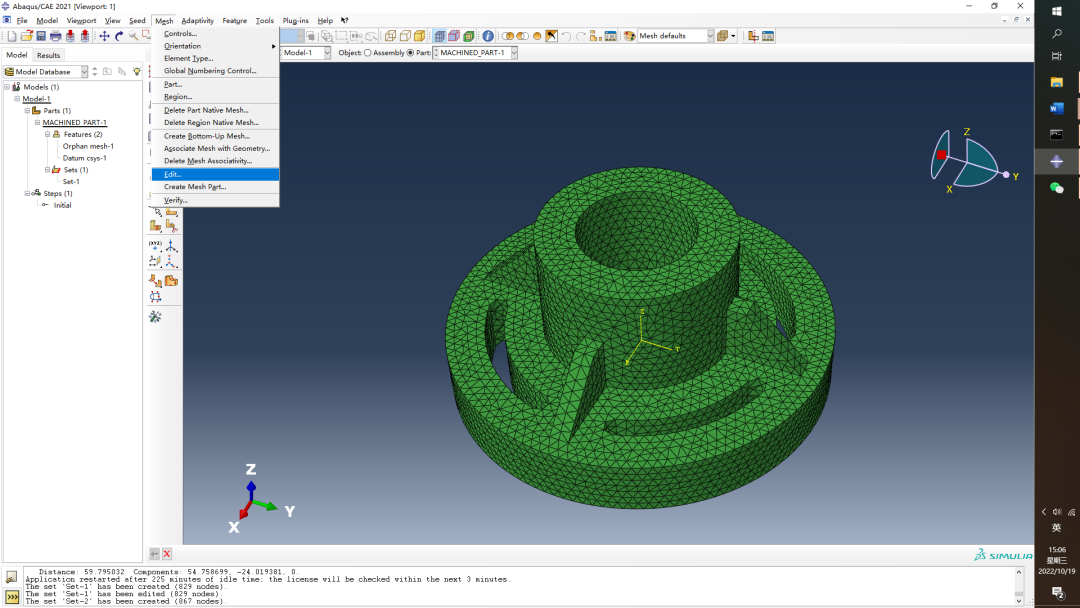

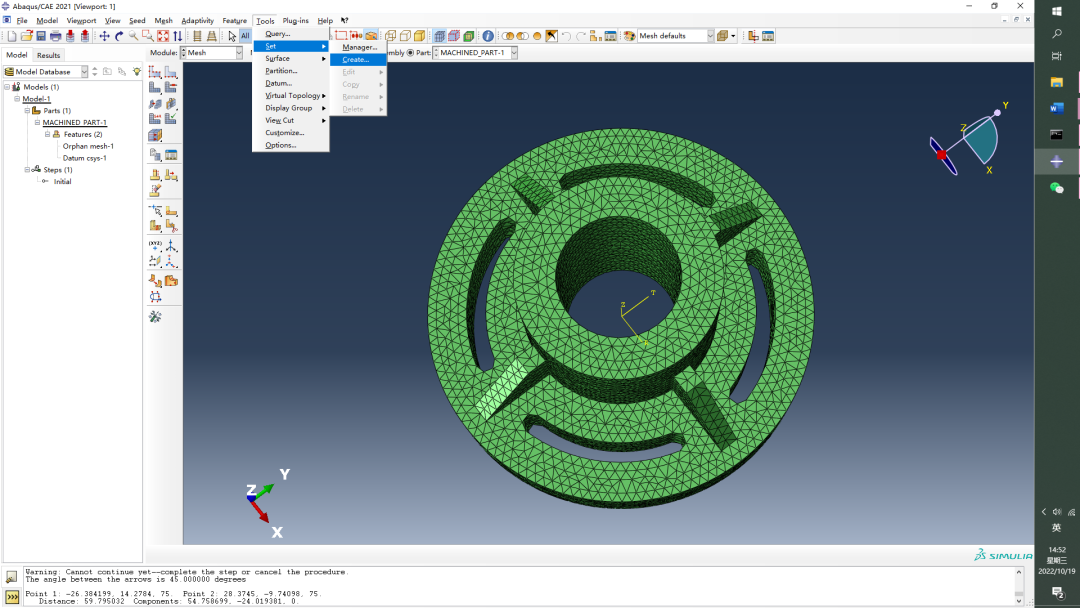

选择编辑网格，如下：

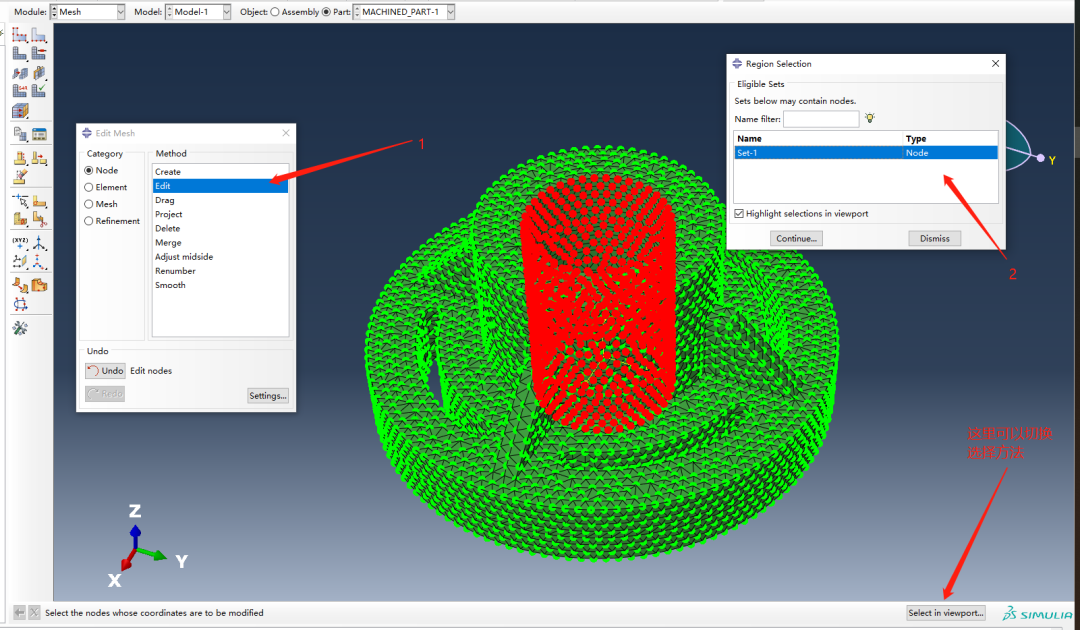

在弹出窗口中选择之前创建的集合：

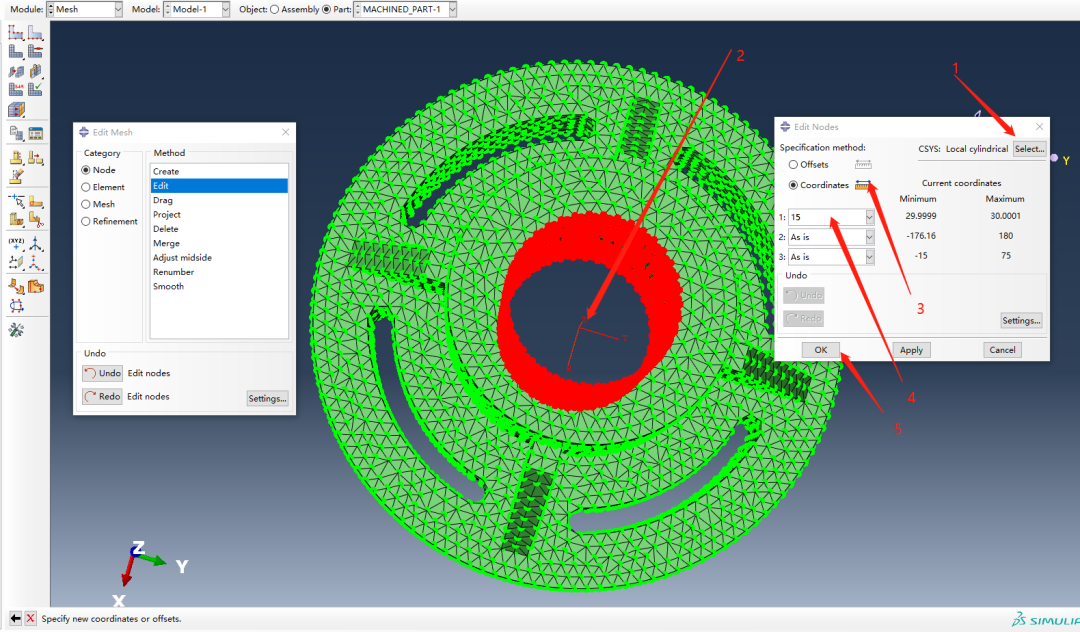

选择极坐标，输入调整半径，如下：

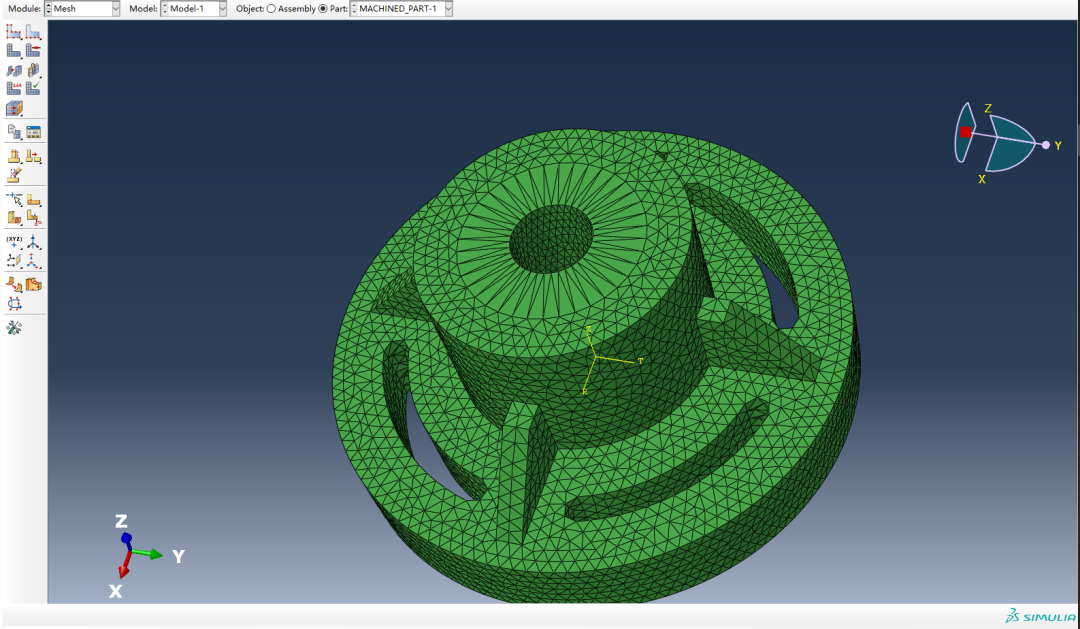

最后生成网格模型如下，可见，当节点移动位移过大时，可能会产生质量比较差的网格：

以上即是Abaqus部分的网格编辑功能，至于其他的功能以后有涉及再深入了解。
