VirtualLab:光学系统的3D可视化

摘要

VirtualLab:光学系统的3D可视化的图1

为了从根本上了解光学系统的特性,对其组件进行可视化并显示光的传播情况大有帮助。为此,VirtualLab Fusion 提供了显示光学系统三维可视化的工具。这些工具还可用于检查元件和探测器的位置,以及快速了解光在系统内部的传播情况。三维视图的建模技术类似于光线追踪。

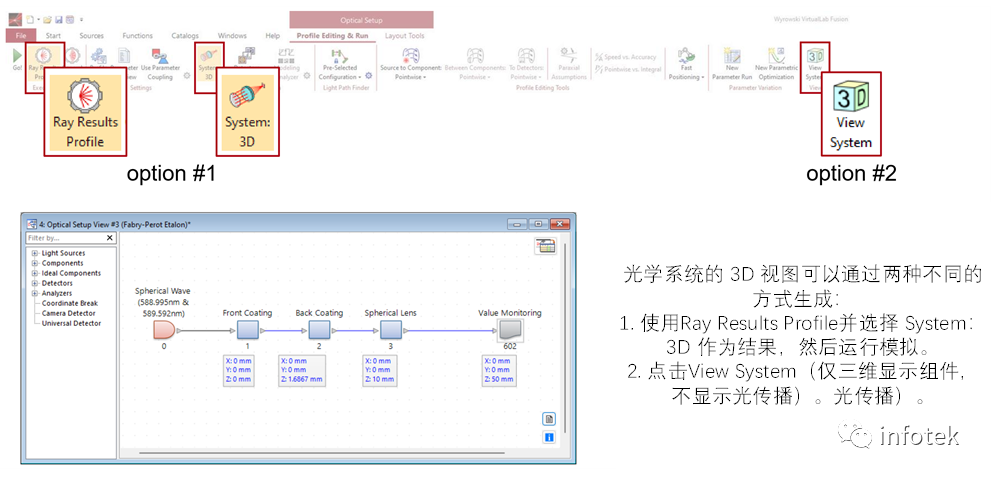

如何生成系统视图文档

VirtualLab:光学系统的3D可视化的图2

系统:三维(光线结果剖面)与三维系统视图

这两种方法的主要区别在于,前者还可通过Ray Results Profile提供有关传播光线的信 息,而后者只显示组件和探测器。

在接下来的使用案例中,我们将重点介绍 System:3D视图。

VirtualLab:光学系统的3D可视化的图3

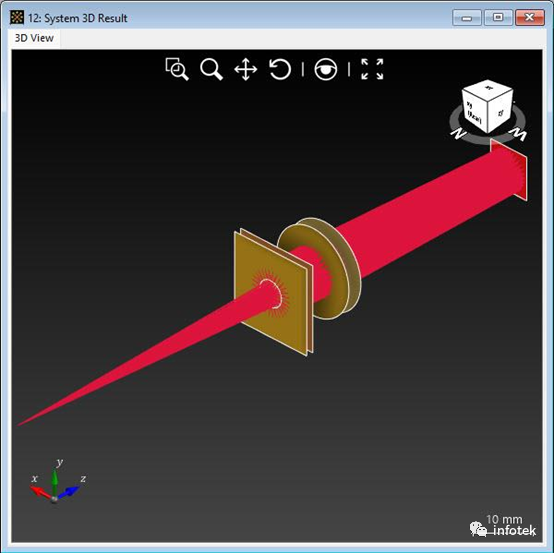

系统:Ray Results Profile的3D视图

VirtualLab:光学系统的3D可视化的图4

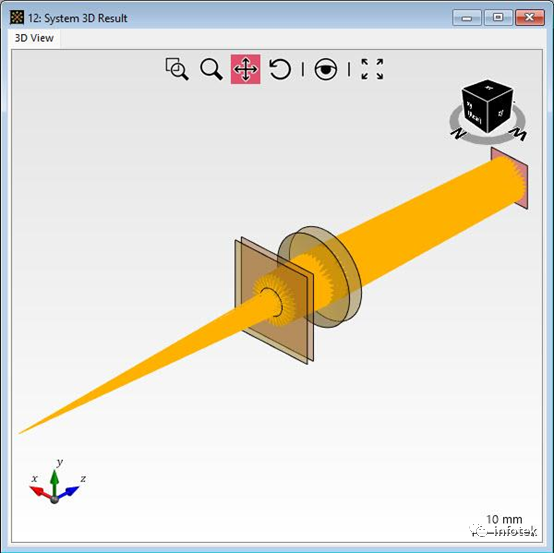

3D 系统视图:

无光可视化系统

选项 - 选择要显示的元件

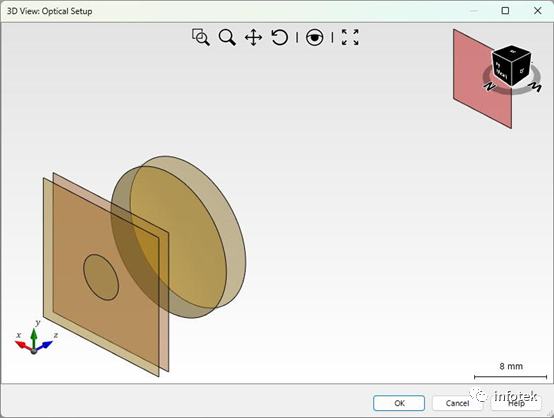

右键单击文档窗口,菜单上将显示详细选项。第一个选项 "Select Elements to Show"允许对文档中显示的系统元件进行配置(默认情况下显示所有元件)。

VirtualLab:光学系统的3D可视化的图5

查看完整用例:

Examination of Sodium D Lines with Etalon

VirtualLab:光学系统的3D可视化的图6

VirtualLab:光学系统的3D可视化的图7

如果系统有很多元件,Selection Tools可以减轻工作量。

选项 - 选择追迹序列

在非序列传播(手动通道配置)的情况下,系统中可能有许多光路。通过"Select Tracing Sequence"选项,用户可以选择或取消选择在视图中显示的某些传播步骤(默认情况下显示所有光路)。

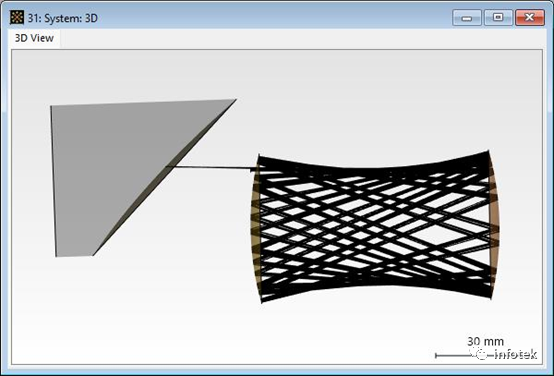

示例:Herriott Cell - 查看完整用例:Modeling of a Herriott Cell

VirtualLab:光学系统的3D可视化的图8

......
