[VirtualLab] 光学系统的3D可视化
2026年2月25日 09:35浏览:48
摘要
![[VirtualLab] 光学系统的3D可视化的图1](https://q0.itc.cn/images01/20260225/45a27f725d65482daf0ecd71466b2e1b.png)
为了从根本上了解光学系统的特性,对其组件进行可视化并显示光的传播情况大有帮助。为此,VirtualLab Fusion 提供了显示光学系统三维可视化的工具。这些工具还可用于检查元件和探测器的位置,以及快速了解光在系统内部的传播情况。三维视图的建模技术类似于光线追踪。
如何生成系统视图文档
![[VirtualLab] 光学系统的3D可视化的图2](https://q6.itc.cn/images01/20260225/b7cb147550bc4534b49ee14b7a437029.png)

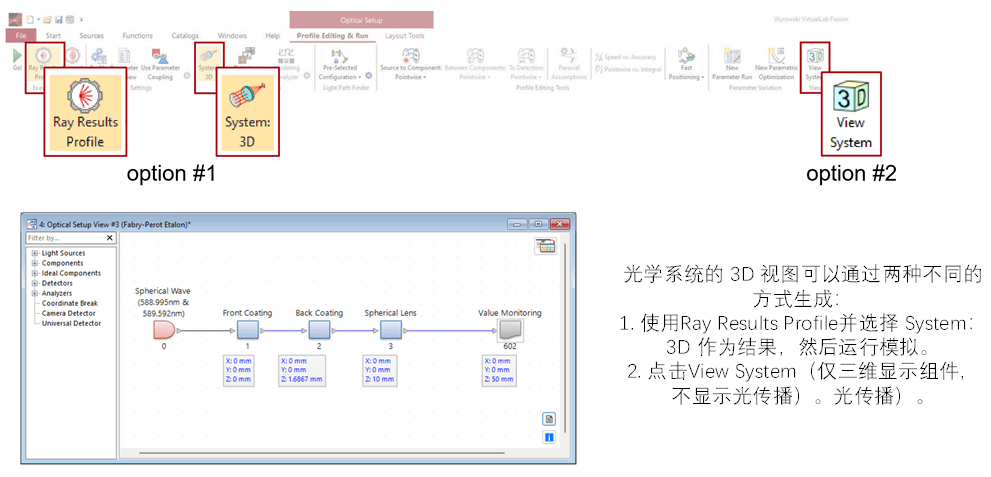

系统: 三维(光线结果剖面)与三维系统视图
这两种方法的主要区别在于,前者还可通过Ray Results Profile提供有关传播光线的信 息,而后者只显示组件和探测器。
在接下来的使用案例中,我们将重点介绍 System:3D视图。
![[VirtualLab] 光学系统的3D可视化的图3](https://q2.itc.cn/images01/20260225/7d4d48779d7442df94f23a17d3d4178b.png)

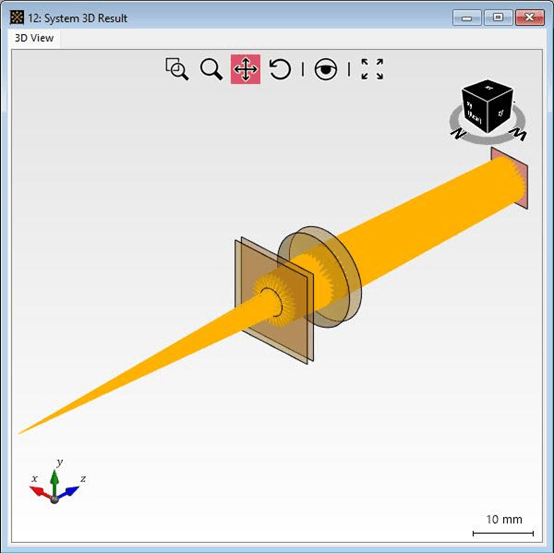

系统:Ray Results Profile的3D视图
![[VirtualLab] 光学系统的3D可视化的图4](https://q7.itc.cn/images01/20260225/c42b132dbd004ac692fdf106aed4e54f.png)
3D 系统视图:

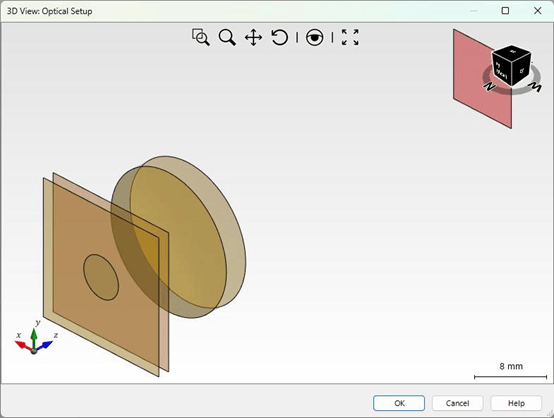

无光可视化系统
![[VirtualLab] 光学系统的3D可视化的图5](https://q1.itc.cn/images01/20260225/cb172492cb2749338d5ec633f421deec.png)
选项 - 选择要显示的元件

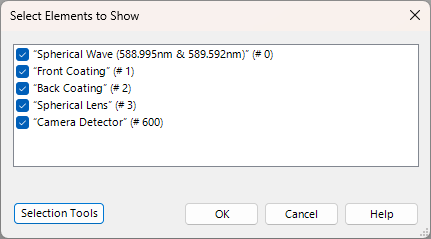

右键单击文档窗口,菜单上将显示详细选项。第一个选项 "Select Elements to Show"允许对文档中显示的系统元件进行配置(默认情况下显示所有元件)。
![[VirtualLab] 光学系统的3D可视化的图6](https://q1.itc.cn/images01/20260225/6e2da053641a4c8b8eee908f52e7d279.png)
查看完整用例:
Examination of Sodium D Lines with Etalon
![[VirtualLab] 光学系统的3D可视化的图7](https://q8.itc.cn/images01/20260225/8573e3cde2294ac1b6aa2e8924f7fdf0.png)
![[VirtualLab] 光学系统的3D可视化的图8](https://q9.itc.cn/images01/20260225/0b9a40cdc28249d7830734d1f784974d.png)
如果系统有很多元件,Selection Tools可以减轻工作量。
选项 - 选择追迹序列
在非序列传播(手动通道配置)的情况下,系统中可能有许多光路。通过"Select Tracing Sequence"选项,用户可以选择或取消选择在视图中显示的某些传播步骤(默认情况下显示所有光路)。

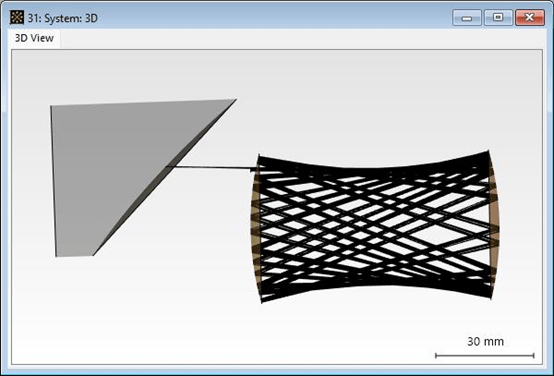

示例: Herriott Cell - 查看完整用例:Modeling of a Herriott Cell
![[VirtualLab] 光学系统的3D可视化的图9](https://q7.itc.cn/images01/20260225/31425166d8b74973b953825cf2aee5cb.png)
