[Optiwave] OptiSystem:信号抖动测量
2026年2月26日 08:47浏览:6
抖动的定义为“信号的定时事件与其理想位置之间的偏差”。当时钟信号受到调制及串扰等干扰时,其稳定性会直接受到影响,因此时钟信号的性能评估成为通信领域的一个重要研究内容。
1. 建模任务
本案例演示了“电抖动”组件的设置,抖动需要来自PRBS的电信号和时钟信号,以便估计信号比特率。参数扫描用于生成抖动幅度和频率的不同值的多眼图。
2. 系统设置
布局及其全局参数如图1和图2所示。
![[Optiwave] OptiSystem:信号抖动测量的图1](https://q9.itc.cn/images01/20260226/ae84814eceac4ab18c201072edeb99d9.png)

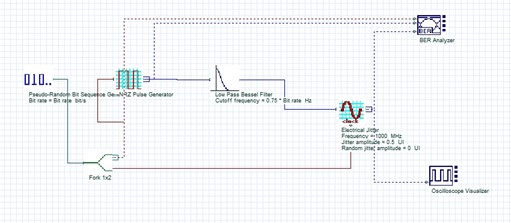

图1.光路布局
![[Optiwave] OptiSystem:信号抖动测量的图2](https://q1.itc.cn/images01/20260226/1ce0f1bb8a2043e189d9a0f5fb86d697.png)
图2.全局参数设置
下面我们设置“电抖动”组件。抖动分为两类:随机抖动和确定抖动。OptiSystem中抖动的定义如下:
![[Optiwave] OptiSystem:信号抖动测量的图3](https://q1.itc.cn/images01/20260226/00ede0c9b5f2410fbf462712a004f4df.png)
式中,A为确定性抖动幅度,B为信号比特率,f为抖动频率。参数tr为随机抖动,其均值和标准差为零的高斯概率分布由参数random jitter amplitude (RMS value)定义。
本案例中,电抖动参数设置如图3所示:
![[Optiwave] OptiSystem:信号抖动测量的图4](https://q3.itc.cn/images01/20260226/f1196d4314f747d0af30dcdd34c8f4ab.png)

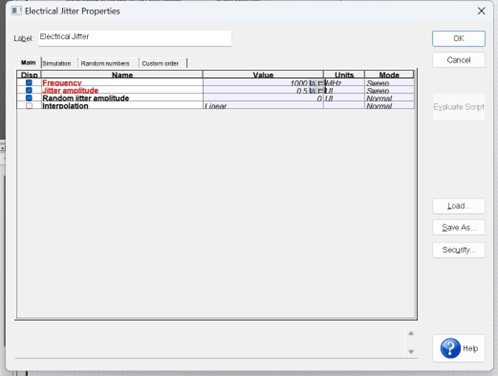

图3.电抖动器件设置
抖动频率和抖动幅度使用参数扫描型,扫面迭代次数为9次,如图4和图5所示:
![[Optiwave] OptiSystem:信号抖动测量的图5](https://q1.itc.cn/images01/20260226/d2c3c77c4f134e79bd3700559ba3f7ed.png)

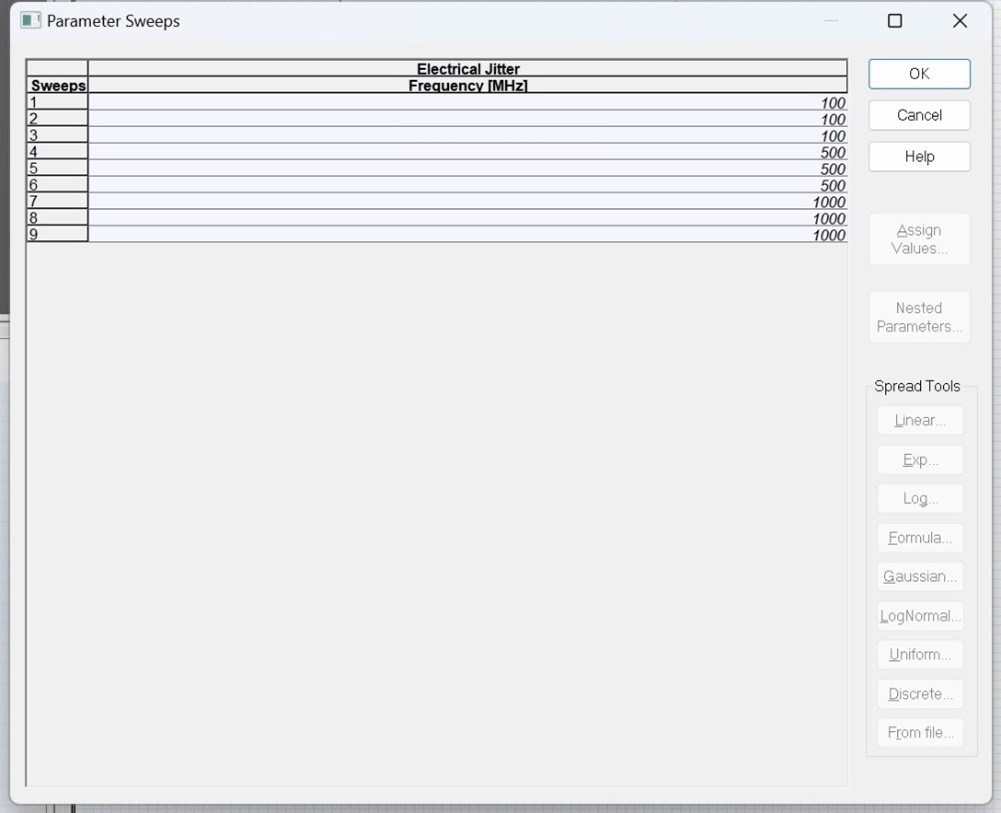

图4.抖动频率参数扫描设置
![[Optiwave] OptiSystem:信号抖动测量的图6](https://q2.itc.cn/images01/20260226/823b9c0be635408db641f4577b349902.png)

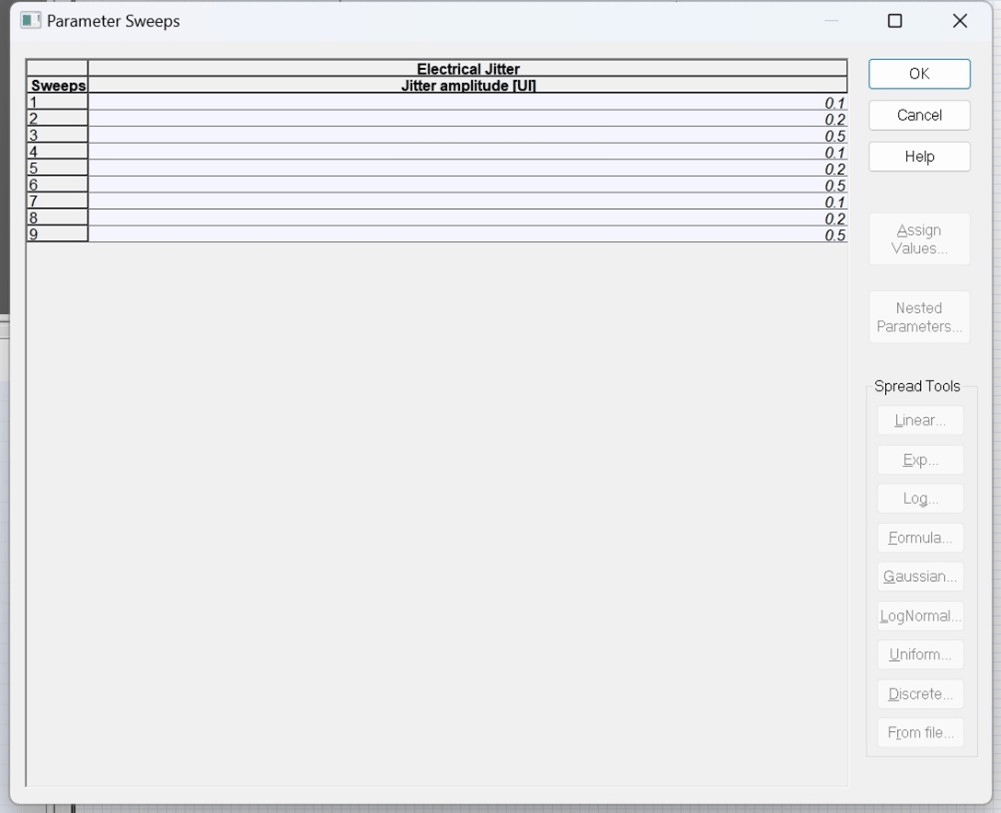

图5.抖动幅度参数扫描设置
3.运行结果
点击运行,得到结果如下:
![[Optiwave] OptiSystem:信号抖动测量的图7](https://q6.itc.cn/images01/20260226/9018fa783eb44b83b9dcc8334c8fc958.png)
图6.眼图
![[Optiwave] OptiSystem:信号抖动测量的图8](https://q5.itc.cn/images01/20260226/f167d5d73ba64645b7489fc6a43791c4.png)

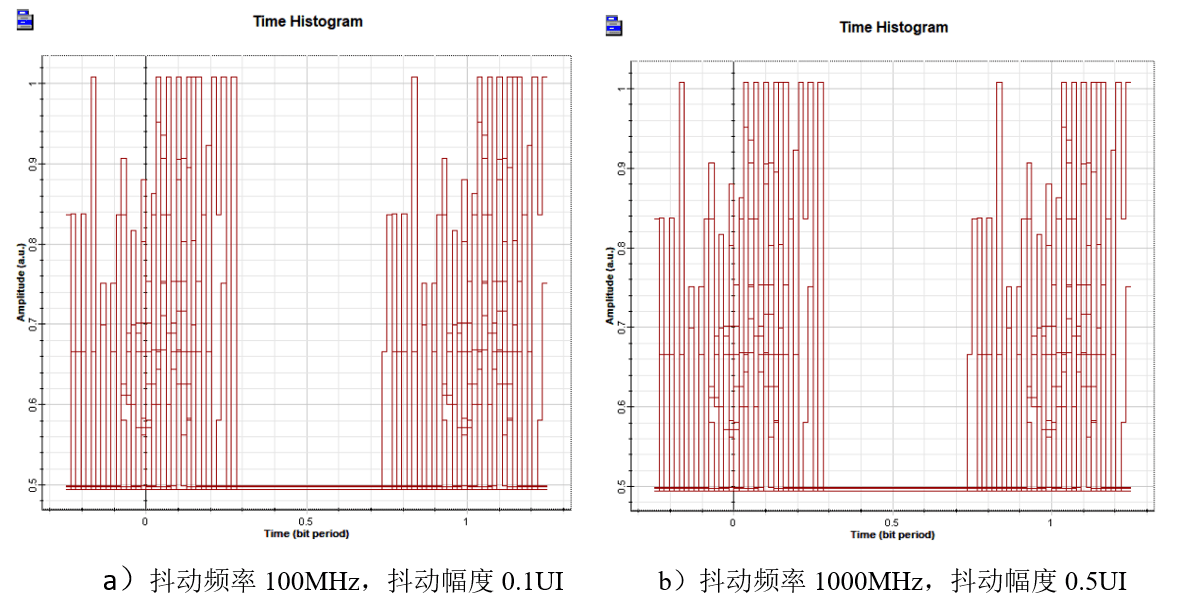

图7.时域直方图
