ANSYS中的LDRAG命令——沿路径放样关键点生成线

1.命令格式

• LDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6

其中，

• NK1, NK2, NK3, NK4, NK5, NK6：关键点号，为待放样的一组关键点。如果NK1=P，则激活图形拾取功能，忽略命令的其它内容。如果NK1=ALL，则放样所有选择的关键点（除定义放样路径的关键点）。当然NK1也可以是组件名。

• NL1, NL2, NL3, NL4, NL5, NL6：线号，定义放样路径，这些线必须是相互连接的线。

• 注：该命令为沿着路径放样一组关键点，相当于在每一个关键点处都放样一条路径线。如果放样路径由多条线构成时，则线号的输入顺序（NL1、NL2等）决定了放样的拖拽方向。如果放样路径仅有NL1一条线构成时，放样的拖拽方向为：NL1两端的关键点中距离NK1最近的关键点为拖拽方向的起始点。放样关键点与路径起点间的距离在放样过程中保持不变。放样相对于路径斜率的方向也保持不变。另外，生成的关键点号和线号是自动分配的，为允许使用的最小编号。为了得到最好的结果，放样的关键点最好在路径起点处以路径为法线的面内，否则会警告甚至无法生成放样。



2.操作路径

• Main Menu> Preprocessor> Modeling> Operate> Extrude> Keypoints> Along Lines



3.实例

输入命令：

/PREP7

K,1,0,0,0

K,2,1,1,0

K,3,4,0,0

K,4,6,0,0

K,5,5,-3,0

K,6,-1,1,0

K,7,0,1,0

LSTR,1,2

LSTR,2,3

LARC,3,4,5,2

LSTR,4,5

LDRAG,6,7,,,,,1,2,3,4

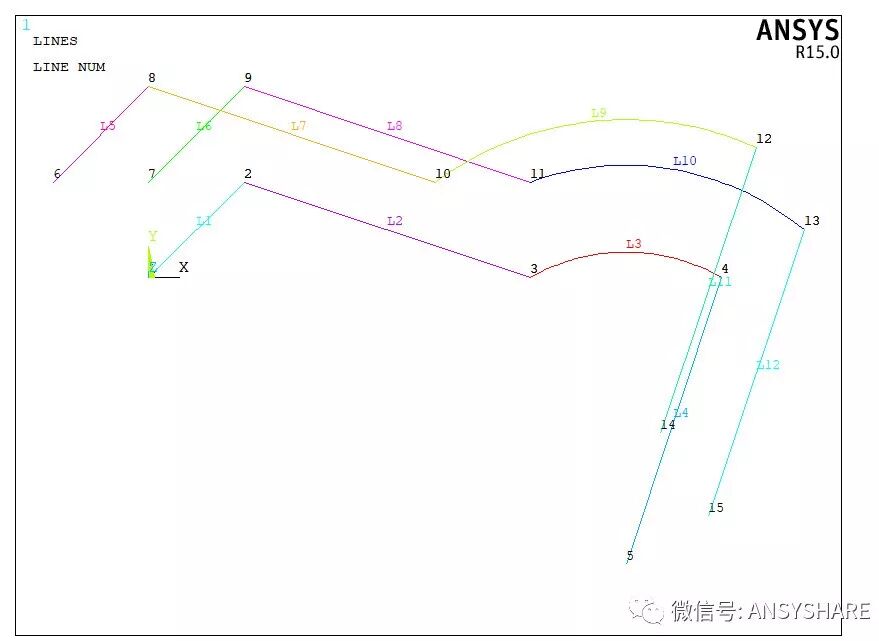

则生成的图线如图1所示

图1生成的图线



4.参考资料

• ANSYS HELP 15.0
