- hypergraph后处理? 1个回答
横纵坐标相同的两条加速度响应曲线,如何运用hypergraph通过公式20*lg(Aa/Ap)计算出振动衰减率显示出来?(操作如何进行?是不是通过plot Macros?但是如何引用曲线数据?我尝试了几次都提示公式不能识别。感觉应该是引用数据时出了问题。)
- hypergraph能打开哪些输出文件类型? 2个回答
自己用hypermesh做仿真,想用hypergraph绘制结果图线,但无法读取hypermesh输出的文件 试了.disp .h3d .strs都无法用hypergraph打开。 请大神指点,什么类型的输出文件可用hypergrap打开?
- hypergraph里面如何对曲线图的坐标单位修改? 暂无回答
hypergraph里曲线图的坐标单位坐标点怎么修改?
(hyperworks+ls_dyna)

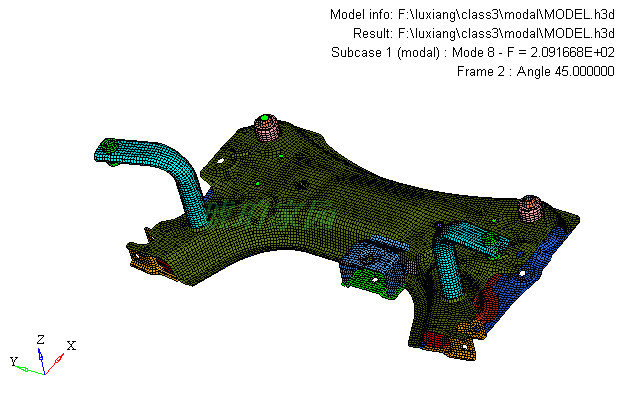

1网格划分(教会你划分高质量网格)---
边界加载
强度计算

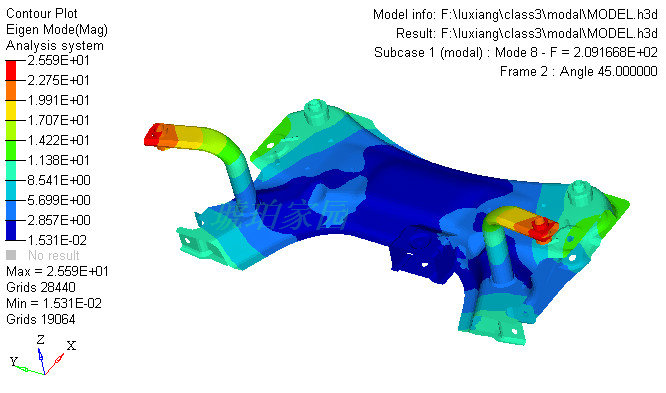

模态分析
2材料属性(主要教大家引用材料硬化曲线)---
3.整车模型装配(给零件附材料属性,二保焊,点焊,螺栓链接,球铰,柱铰,胶粘)---
4.接触设置(防止变形过大网格穿透)---
5输出设置(布置传感器,检测碰撞过程中力,速度,加速度等信息)----
6提交计算(这个过程会遇到很多错误,需要调试,解决错误的能力是需要不断累积的)----

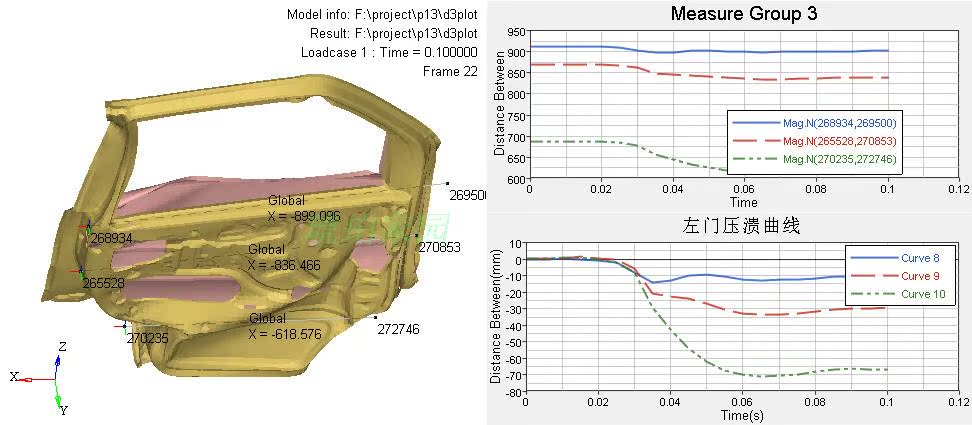

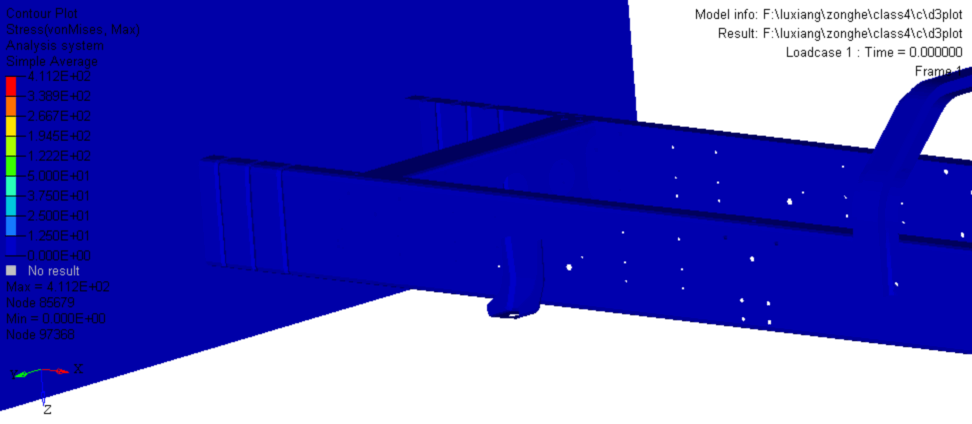

7后处理(查看变形动画,输出接触力,速度,加速等主要参数,查看乘员仓,踏板入侵,门框变形)。
