【Altium知识小课14】原理图库中如何使用封装向导快速创建元件？

 原理图库中如何使用封装向导快速创建元件？

答：熟练使用原理图封装向导，可以加快原理图封装设计。一般用于复杂的IC,管脚数量特别多的封装。这个时候运用原理图封装向导可以有效的快速的创建封装。

1）在原理图库界面，执行菜单命令“工具--Symbol Wizard”，如图2-27所示。

2）执行菜单命令以后弹出如下对话框，既可以根据自己需求去设置参数，创建好了直接点击place既可放置。如图2-28所示。



图2-27工具菜单栏



图2-28封装向导设置界面

3）Number of Pins 填写原理图封装需要的管脚数量。

4）Layout style选择管脚的排序方式，如图2-29所示。



图2-29管脚排序方式展示

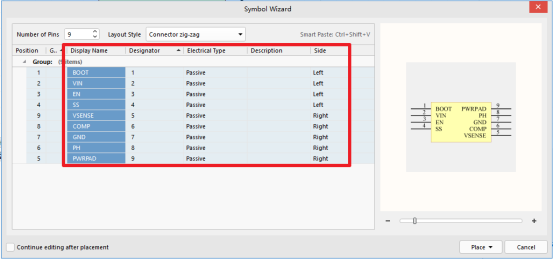

5）在属性窗口部分基于属性要求，直接填写相关信息，右侧窗口就会出现创建完成之后的一个预览，点击窗口右下角Place即可放置到原理图库中，完成向导创建。如图2-30所示。



图2-30属性展示窗口

本文凡亿教育原创技术视频及文章，转载请注明来源
