【Altium知识小课15】怎么创建一个多part的器件？

 怎么创建一个多part的器件？

答：当一个元件封装包含多个相对独立的功能部分（部件）时，可以使用子件。原则上，任何一个元件都可以被任意地划分为多个part（子件），这在电气意义上没有错误，在原理图的设计上增强了可读性和绘制方便性。

子件是属于元件的一个部分，如果一个元件被分为子件，则该元件至少有两个子件，元件的管脚会被分配到不同的子件当中。下面以一个例子来讲解多Part器件的创建方法。

原则上，任何一个元件都可以被任意地划分为多个子件，如图2-31所示，芯片74HC00中的4个与非门，可以分别创建一个子件。

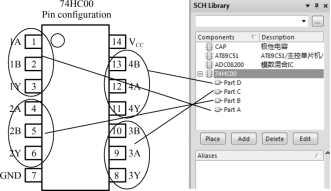

（1）分析子件管脚的分配，如图2-32所示，74HC00可以根据4个与非门的独立功能划分为4个子件。



图2-31  74HC00

图2-32  子件管脚的分配



（2）执行菜单命令“工具-新器件”，新建一个名称为“74HC00”的元件。

（3）利用绘制多边形命令“放置-多边形”绘制一个三角形，如图2-33所示。

图2-33  绘制三角形

（4）放置Part A规划的管脚，可以按照三角的方式放置，对于公用的VCC和GND管脚也可以放置在这个子件里面，如图2-34所示。

（5）执行菜单命令“工具-新部件”，分别创建Part B、Part C、Part D。

（6）按照第（1）步功能模块的分类及第（3）、（4）步的创建方法分别绘制好元件内容，如图2-35所示。



 图2-34  Part A的管脚放置

图2-35  Part B、Part C、Part D

（7）双击该元件，对其元件属性进行设置，如图2-36所示，位号设置为“U?”，Comment值填写为芯片型号“74HC00”，模型选择为“Footprint”，从查询的资料中选出相应的封装，填写为“SSOP14”，即可完成此多子件元件的创建。



图2-36  74HC00元件属性设置

图2-37  多余part的移除

本文凡亿教育原创技术视频及文章，转载请注明来源
