港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究


  纤维增强复合材料由于其独特的优势,如高比强度和刚度,在各种工业中的应用越来越多。尽管如此,由于其易碎的性质,当受到低速冲击(LVI)作用时,很容易分层。 低速冲击损伤会显著降低复合材料结构的结构完整性和剩余机械性能,可导致层压板的各种损坏,如基体开裂、脱粘、分层和纤维断裂/失效。 因此,在设计和制造这种结构时,应考虑纤维增强塑料的面外响应。关于纤维增强复合材料的制造,通常使用各种纤维/织物,如碳纤维、玻璃纤维、芳纶纤维和超高分子量聚乙烯(UHMWPE)等,树脂又分为热固性或热塑性。


碳纤维由于其优异的面内机械性能,如高刚度和强度,已被普遍用于制造航空航天结构。然而,由于碳纤维的低韧性,它们在低速冲击中表现出脆性行为,显著降低了碳纤维复合材料的剩余压缩性能,并威胁结构的完整性。为了缓解这一问题,通常将采用与玻璃纤维等其他纤维混合,这可以增加柔韧性,从而提高冲击性能。此外,还可以降低成本。



港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图1

复合材料力学微信公众平台:让更多人了解你的研究成果


目前文献中关于低速冲击的研究大多数都是针对热固性复合材料。热固性树脂在中高固化温度范围内具有优异的面内机械性能,但它们的抗冲击性能很差。热塑性复合材料是未来的整体发展趋势,还可以回收利用,与热固性复合材料层压板相比,热塑性复合材料层压板具有良好的损伤容限和抗冲击性能。


然而,由于传统热塑性树脂(如PEEK聚醚醚酮)常温下呈现固态,玻璃化转变温度高,不能使用真空辅助树脂浸渍(VARI)工艺,因为这些树脂需要达到高温才能流动,因此只能通过使用昂贵的设备和高加工温度来实现热塑性复合材料的制造。为了解决这个问题,Arkema公司最近推出了一种新型丙烯酸甲基丙烯酸甲酯热塑性树脂Elium,它在室温下是液态的,可用于VARI工艺,以提高生产率,降低劳动力和制造成本。


目前,针对在室温下制造的热塑性复合材料层压板的低速冲击行为研究甚少。为此,香港科技大学、香港中文大学、塞姆南大学、广州市香港科大霍英东研究院、深圳大学以及广州鹿山新材料股份有限公司的研究人员采用Elium树脂制造了平纹UHMWPE织物、碳纤维织物以及两种纤维组成的混合织物,并研究了铺层顺序对低速冲击性能的影响。同时开发了适用于Abaqus/Explicit的VUMAT子程序对低速冲击过程进行模拟,并与传统热固性复合材料冲击特性进行了不同冲击能量下的对比分析。


文章发表在复合材料领域的顶级期刊《Composites Part B: Engineering》上,题为《Investigating the roles of fiber, resin, and stacking sequence on the low-velocity impact response of novel hybrid thermoplastic composites》,感兴趣的可以点击左下角“阅读原文”查看原始文献链接。


港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图2

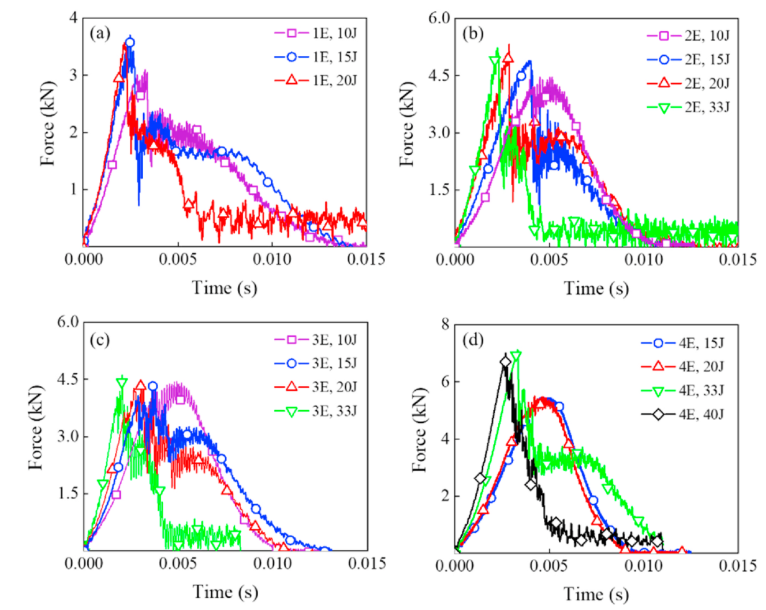

图1 热塑性复合材料层压板的接触力-时间曲线

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图3

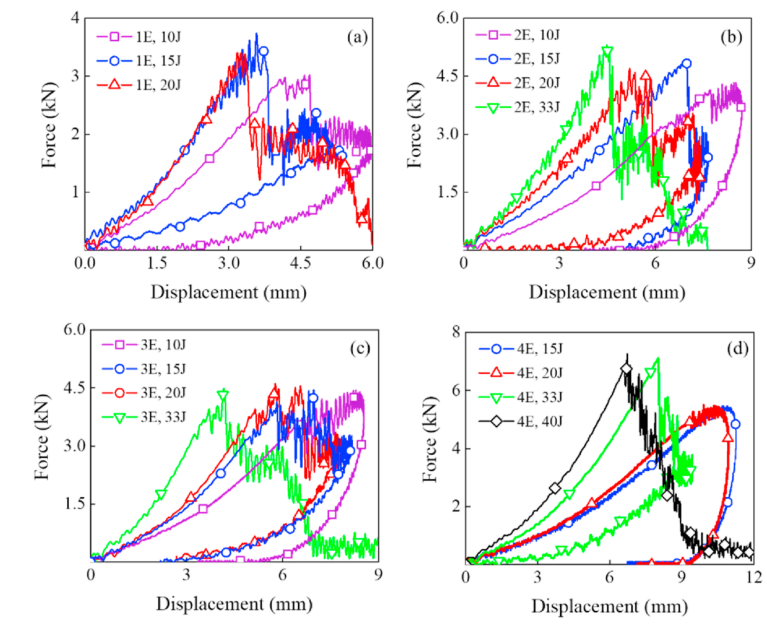

图2 热塑性复合材料层压板的接触力-位移曲线

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图4

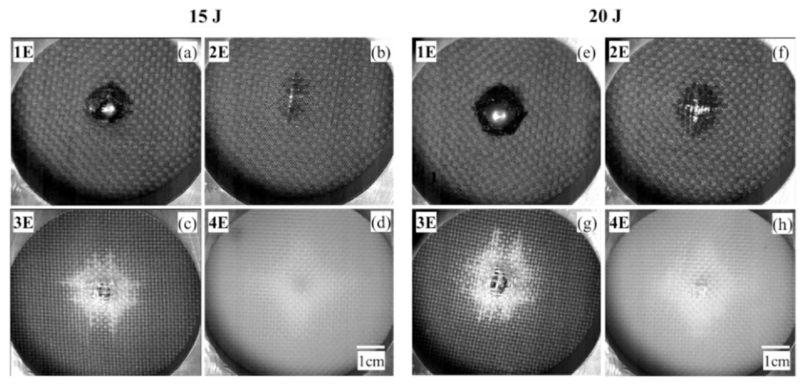

图3 不同冲击能量下热塑性层压板冲击背面损伤形式

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图5

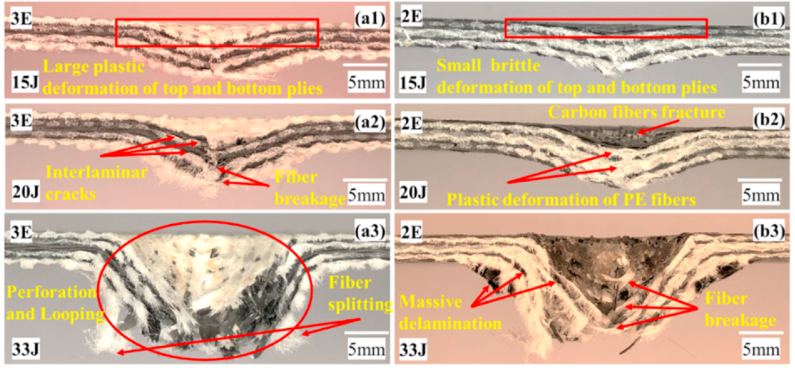

图4 混杂层压板的横截面图

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图6

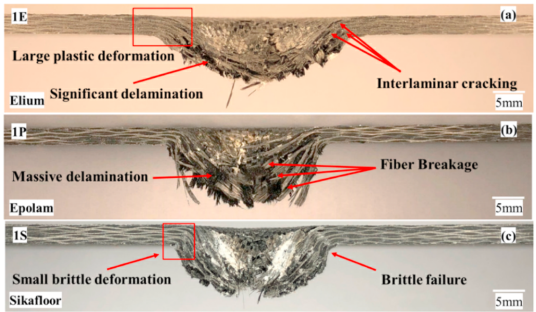

图5热塑性(a)和热固性(b,c)复合材料层压板在20 J能量冲击下的横截面比较

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图7

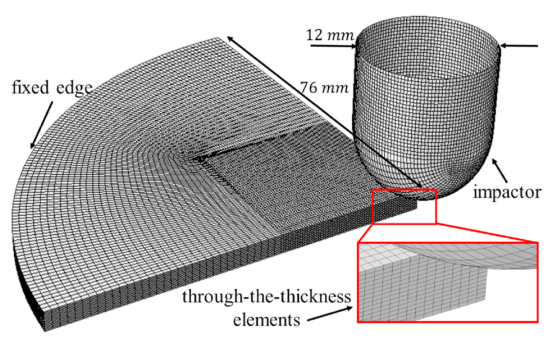

图6 冲击损伤四分之一有限元模型

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图8

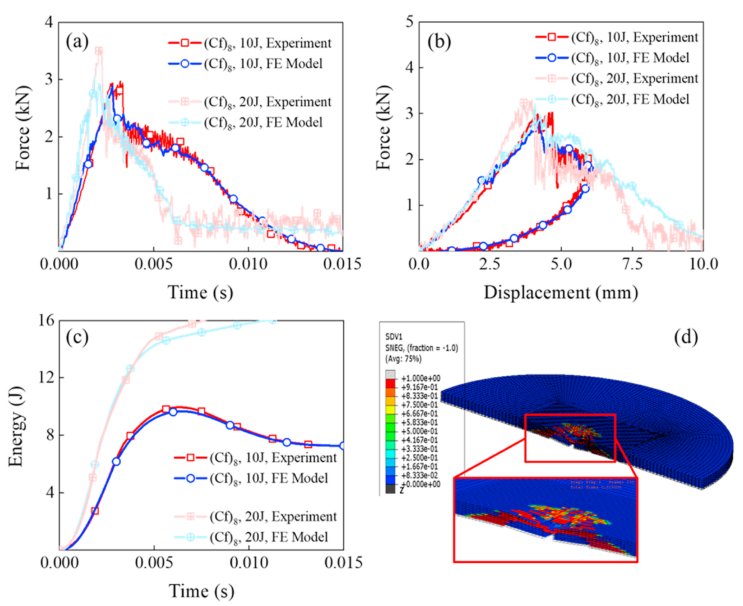

图7 不同工况下计算结果与实验结果的对比

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图9

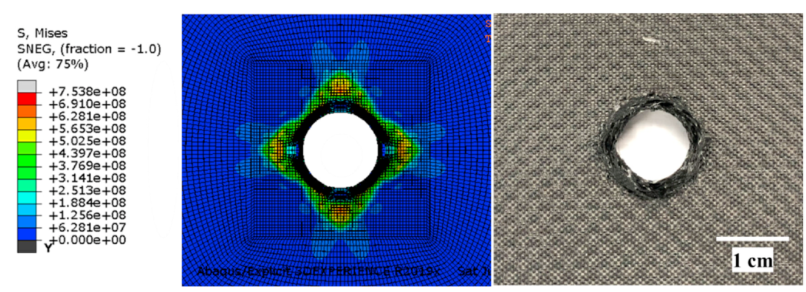

图8 冲击背面计算结果与实验结果对比


原始文献:Kazemi E ,  Shanmugam L ,  Dadashi A , et al. Investigating the roles of fiber, resin, and stacking sequence on the low-velocity impact response of novel hybrid thermoplastic composites[J]. Composites Part B Engineering, 2021, 207:108554.

本文编辑:复小力

点击左下角“阅读原文”可查看原始文献

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的图10

复合材料力学 | 原创作品 | 未经允许不得转载

公众号首页回复以下数字可获取相应信息

【01】:历史文章 【02】:投稿指南 【03】:视频资料

【05】:技术培训 【06】:商务合作 【10】:联系我们

复合材料abaqus复合材料复合材料力学

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的评论8条

港科大等《Composites Part B》:热塑性复合材料低速冲击响应分析研究的相关案例教程

1 引言 复合滑动面(Composite Slip Surface)是指滑动面由圆弧和平面组成,如下图所示。这个概念最初是由Janbu提出的. [Janbu, N. 1954. "Application of Composite Slip Surface for Stability Analysis," European Conference on Stability of Earth Slope
Composite 2023 :如何于Studio编辑RTM纤维布排向 (Composite 2023 : How to Set RTM Ply Layout in Studio) •目前产业实务上的挑战 树脂转注成型(RTM)是目前最具前瞻性的新兴技术,其被广泛运用于制造3C、汽车、造船、航天和风力发电等产品。RTM产业中仍面临一些挑战,例如:由于产品中纤维布铺排对模流行为影响极巨,不正确的纤维
2019年lsdyna被ansys收购。 慢慢的,我们做lsdyna前处理,更多的使用workbench,方便快捷可视化好等优势多多。 但是,经常遇到一个问题,就是为了划分好的网格,一个体【比如空气】可能要切割为多个体,wb下就是多个part,在k文件中修改同一个材料同一个单元的多个part时,非常花费时间,尤其是几十甚至几百个part的时候。 经过思索,终于找到了好的解决方法。 如下图: 由于测
参考 连接器振动脱落_abaqus重启动分析_显式隐式切换_插拔力预应力模态_TeeSim天深科技 Abaqus预应力模态分析 附Abaqus 分析用户手册材料卷下载- 技术邻 Natural frequency extraction - SIMULIA 用户帮助 2020 User guide 《结构动力学》 振动理论及工程应用_天津大学_中国大学MOOC(慕课) Eigenvalue extr
texgen可以用来估计体积分数
硕士/讲师
影响力
粉丝
内容
获赞
收藏
    项目客服
    培训客服
    8 16
