门禁系统设备安装连接方法图解

电工电气一网通

2021年6月4日 11:53

浏览：2571

今天讲解一下门禁系统安装。

人脸门禁考勤机安装接线示意图

1

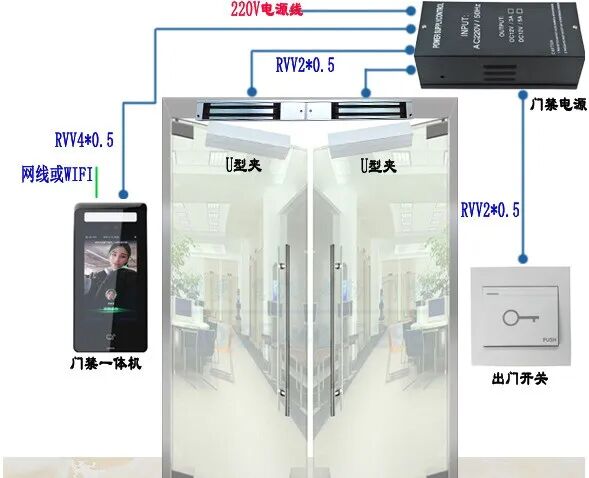

玻璃门磁力锁安装示意图

门禁系统设备安装连接方法图解的图1

2

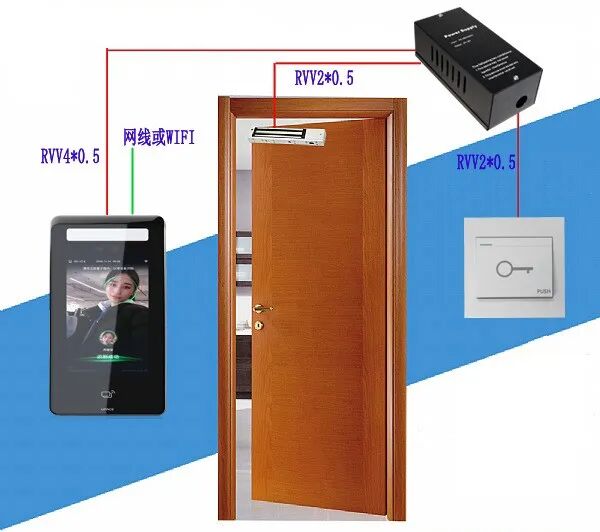

防火门磁力锁安装示意图

门禁系统设备安装连接方法图解的图2

3

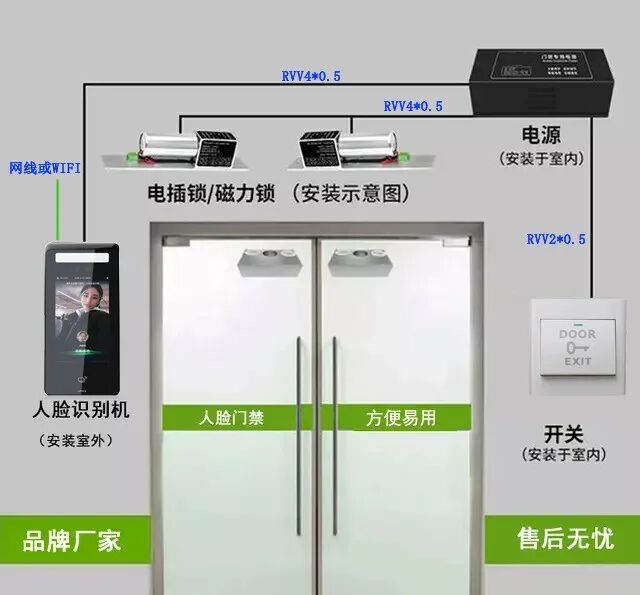

玻璃门电插锁安装示意图

门禁系统设备安装连接方法图解的图3

4

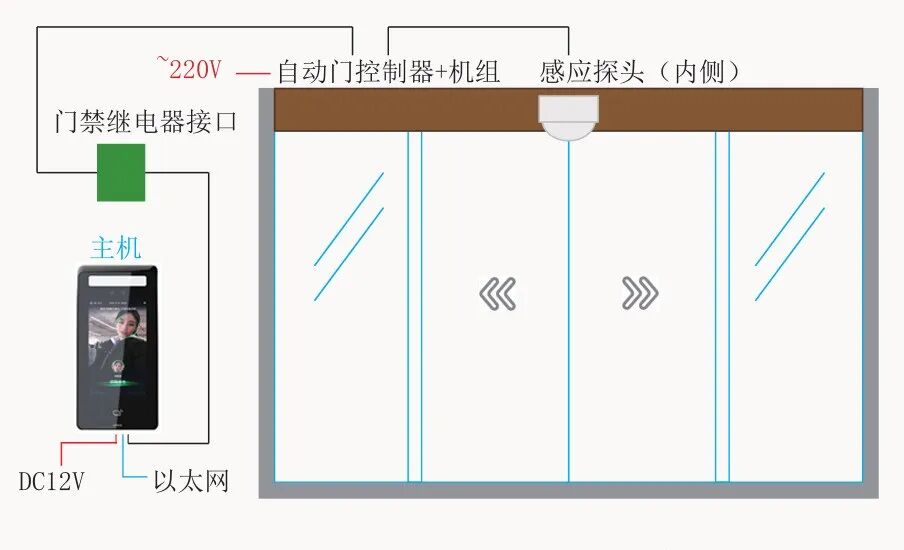

感应自动门安装示意图

门禁系统设备安装连接方法图解的图4

5

人脸门禁考勤机与联网控制器连接示意图

门禁系统设备安装连接方法图解的图5

6

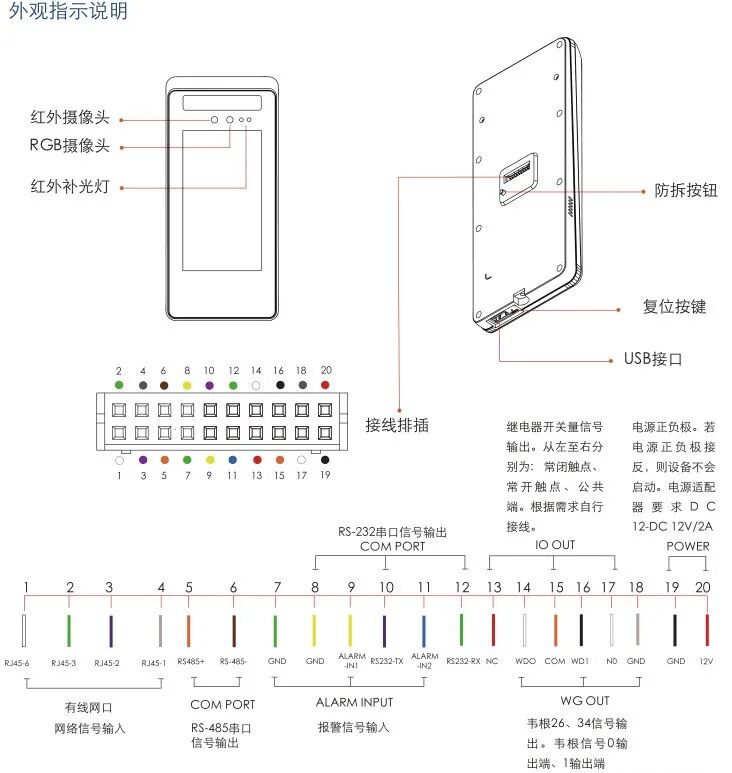

人脸机外观及接线排插图

门禁系统设备安装连接方法图解的图6

（每个厂家有所不同，看一下说明书就知道了）

7

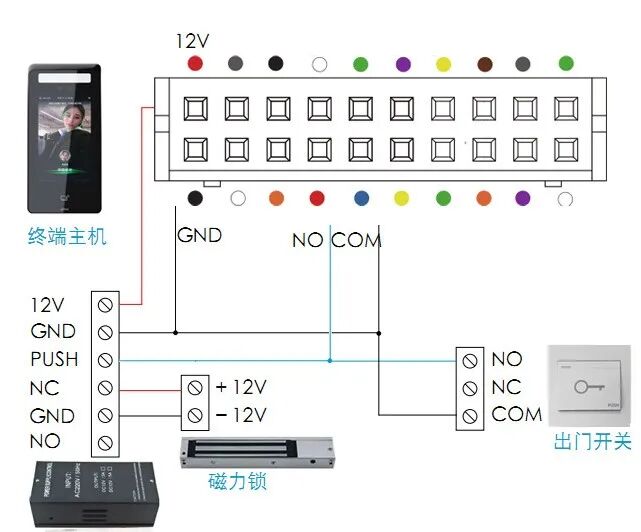

人脸机与门禁专用电源接线示意图

门禁系统设备安装连接方法图解的图7

（每个厂家有所不同，看一下说明书就知道了）
