阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。阀门有很多不同的类型，每种类型都有其独特的功能。

阀门的型号应依据国标编号要求。若是企业标准，应注明型号的相关说明。今天老姜主要为大家介绍一下阀门型号编制方法及表示方法。

阀门型号编制方法

国家标准化管理委员会日前发布了《阀门型号编制方法》；由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的阀门型号表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

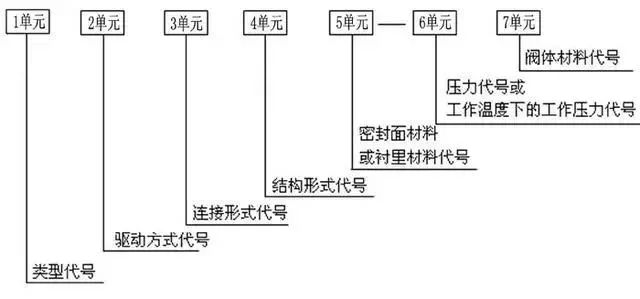

阀门型号表示方法

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂；阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要；目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

涨知识│阀门上的编号、字母、数字都代表了什么？的图2

一单元、阀门型号类型（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图3

二单元、阀门型号传动方式（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图4

三单元、阀门型号连接方式（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图5

四单元、阀门型号结构形式（代号）：

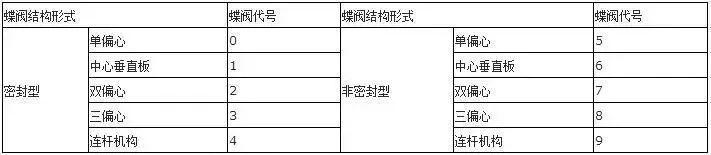

1、蝶阀结构形式（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图6

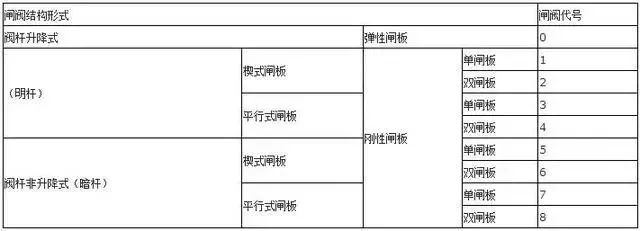

2、闸阀结构形式（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图7

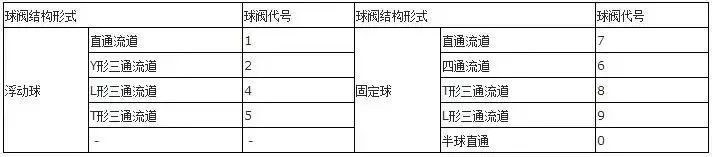

3、球阀结构形式（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图8

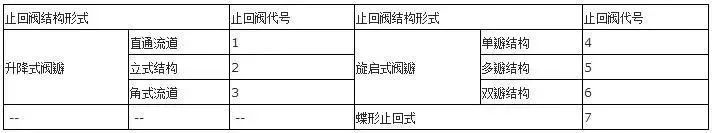

4、止回阀结构形式（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图9

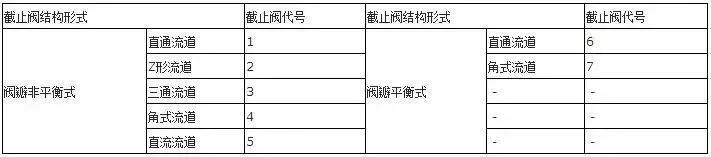

5、截止阀、节流阀和柱塞阀结构形式代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图10

6、隔膜阀结构形式代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图11

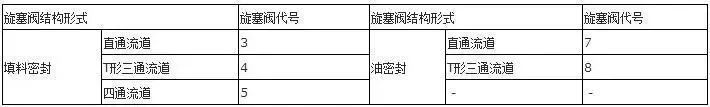

7、旋塞阀结构形式代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图12

8、安全阀结构形式代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图13

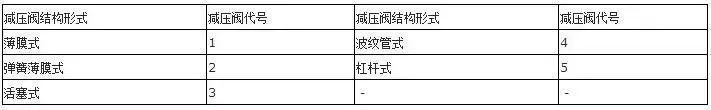

9、减压阀结构形式代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图14

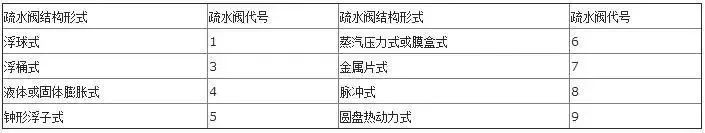

10、疏水阀结构形式代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图15

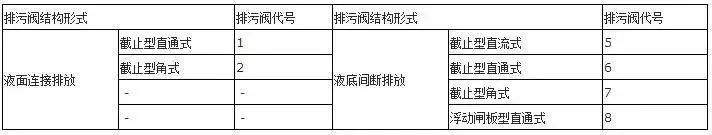

11、排污阀结构形式代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图16

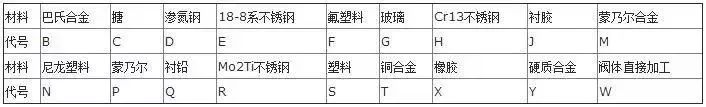

五单元、阀门型号密封材质（代号表）：

涨知识│阀门上的编号、字母、数字都代表了什么？的图17

六单元、阀门型号公称压力

数值用阿拉伯数字直接表示（__MPa）MPa的数值公斤数的10倍。

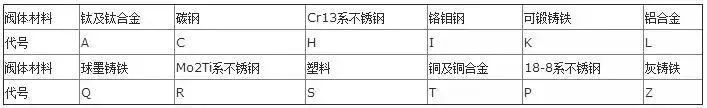

七单元、阀门型号阀体材料(代号表)：

涨知识│阀门上的编号、字母、数字都代表了什么？的图18

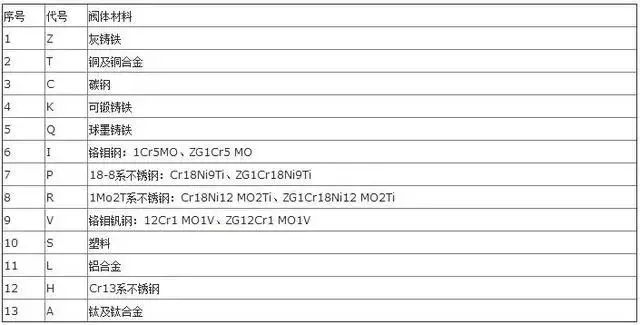

1、阀门型号阀体材料代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图19

注：Pg≤16kgf/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号

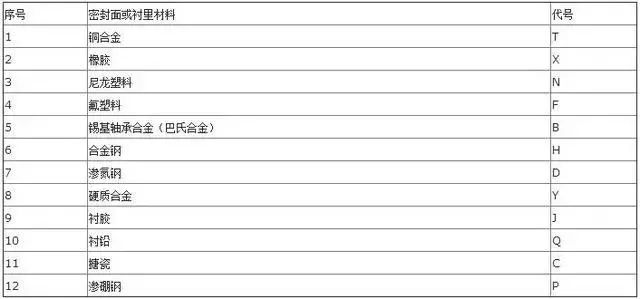

2、阀门型号密封面或衬里材料代号表：

涨知识│阀门上的编号、字母、数字都代表了什么？的图20

注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

阀门应存干燥通风的室内，通路两端须堵塞，长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。运行中的阀门，各种阀件应齐全、完好。法兰和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。不允许在运行中的阀门上敲打、站人或支承重物；特别是非金属阀门和铸铁阀门，更要禁止。
