变压器有载调压开关类型方式讲解

电力变压器视界

2021年6月29日 16:58

浏览：3078

调压的基本原理： 通过变压器一次绕组或二次绕组的加匝或减匝实现变压器电压比的变化。

调压方式：

无励磁调压 变压器一、二次侧都脱离电源的情况下，变换高压侧分接头来改变绕组匝数进行调压的。

有载调压 利用有载分接开关，在保证不切断负载电流的情况下，

变换高压绕组分接头，来改变高压匝数进行调压的。

有载分接开关的基本功能及大类型

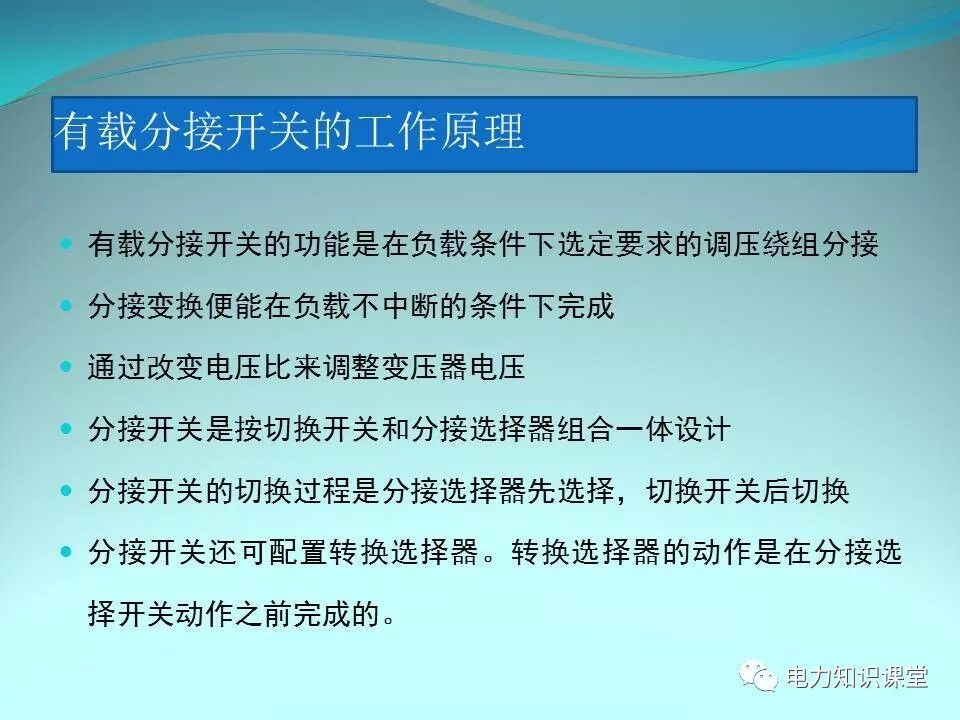

有载分接开关的两项基本功能

第一、在开路情况下“选择”一个分接头；

第二、在不中断通过电流的情况下把功率“切换”或“调换”到所选的分接头上。

有载分接开关所分的大类型

负载电流从接通分接到预选分接的调换可通过电阻过渡或者电抗器过渡（美国）来完成，即分为电阻式有载分接开关和电抗式有载分接开关。

有载分接开关还可分为真空有载分接开关和油浸式有载分接开关。

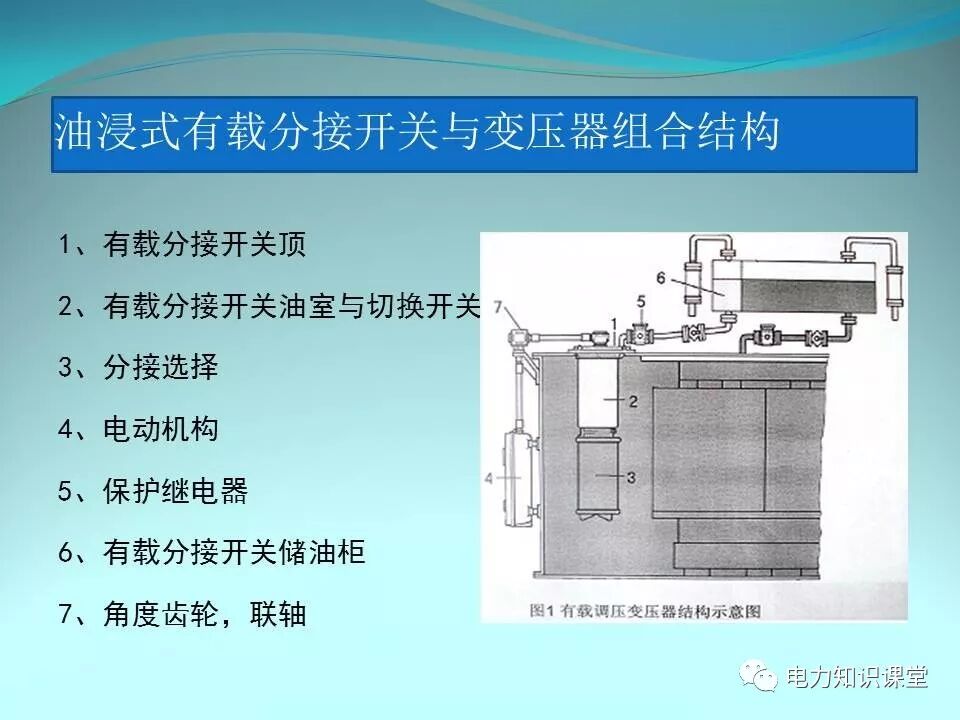

油浸式有载分接开关的基本结构图

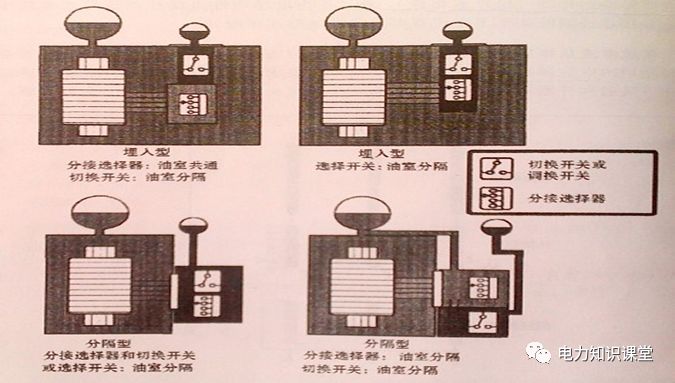

开关功率调换时会产生电弧，电弧造成的绝缘油分解会污染变压器的油，所以形成以下几种结构：

一、埋入型

二、分隔型

变压器有载调压开关类型方式讲解的图1

快速电阻式有载分接开关的基本结构

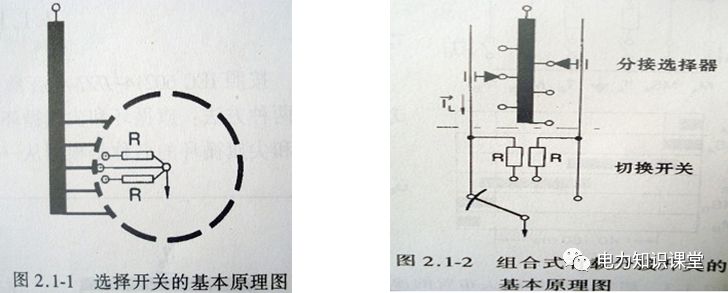

分接选择器和切换开关功能结合在一个装置中的选择开关结构型式

即V型有载分接开关

分接选择器与切换开关分开的组合式有载分接开关

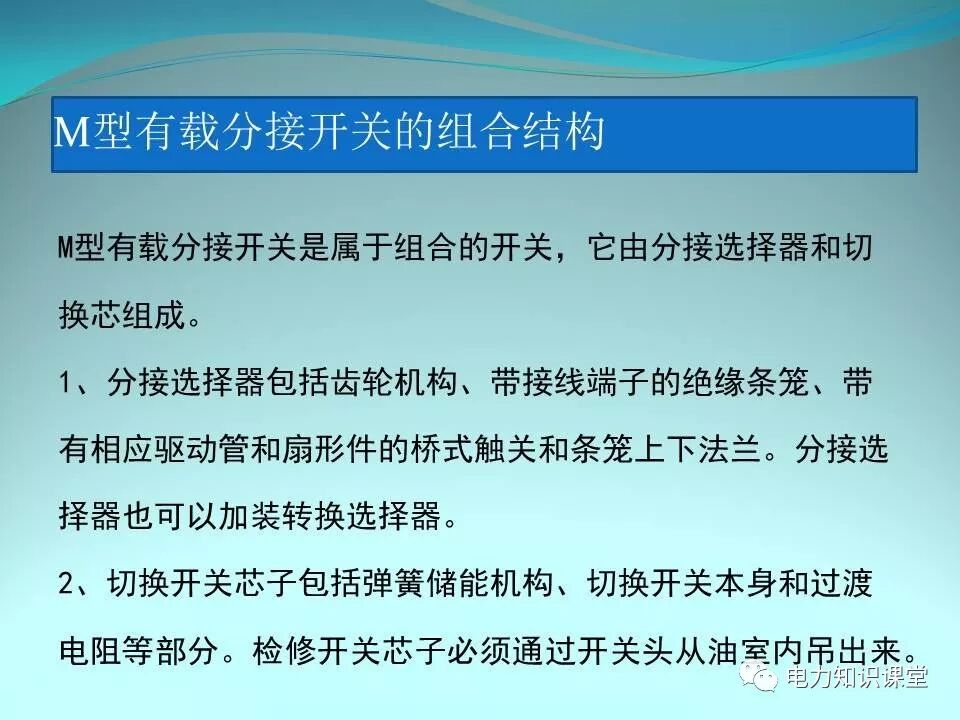

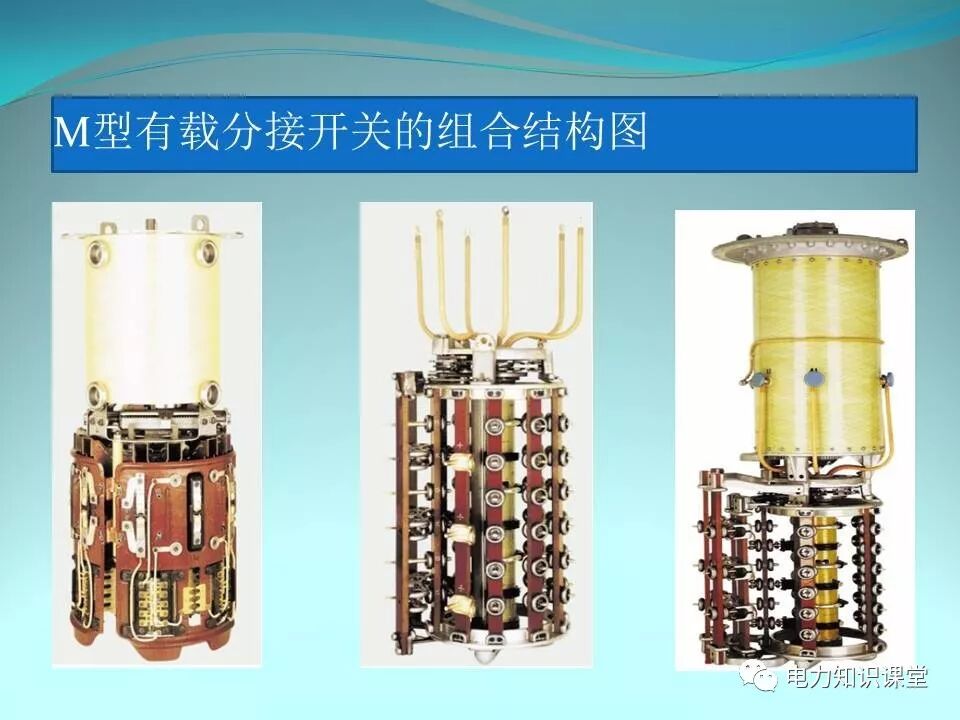

用于M型及其他型式的有载分接开关

变压器有载调压开关类型方式讲解的图2

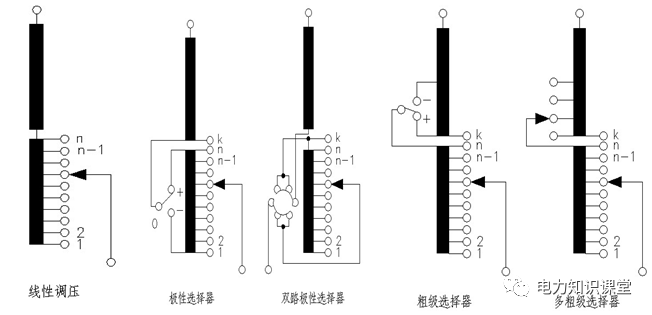

有载调压的基本接线方式

A 线性调压

B 正反调压

C 粗—细调压

变压器有载调压开关类型方式讲解的图3

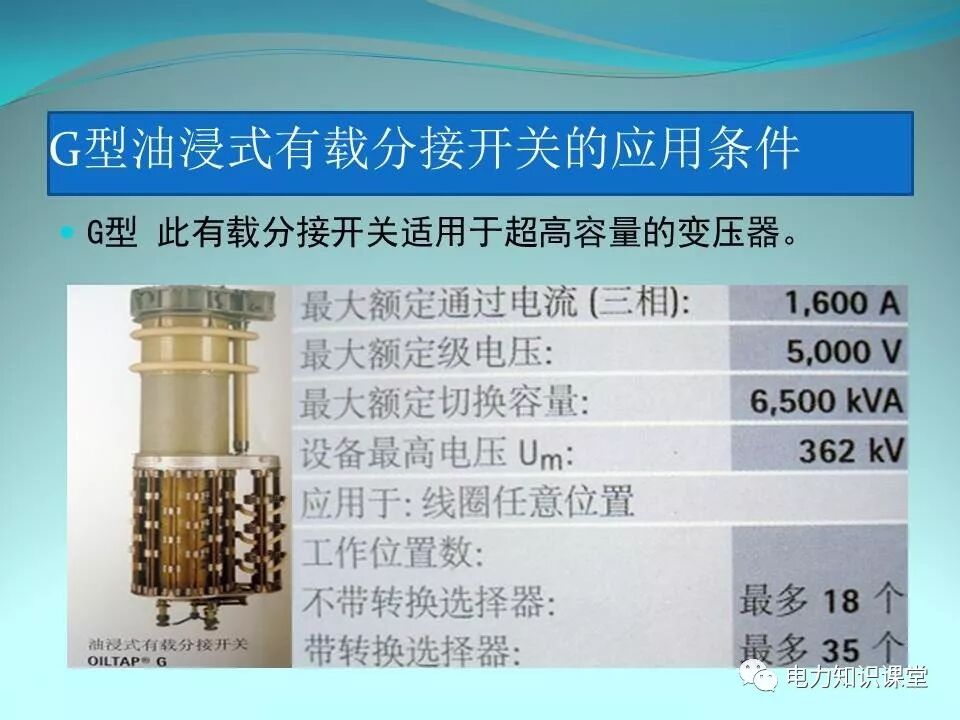

油浸式有载分接开关的类型

· V型有载分接开关

· MS型有载分接开关

· M型有载分接开关

· RM型有载分接开关

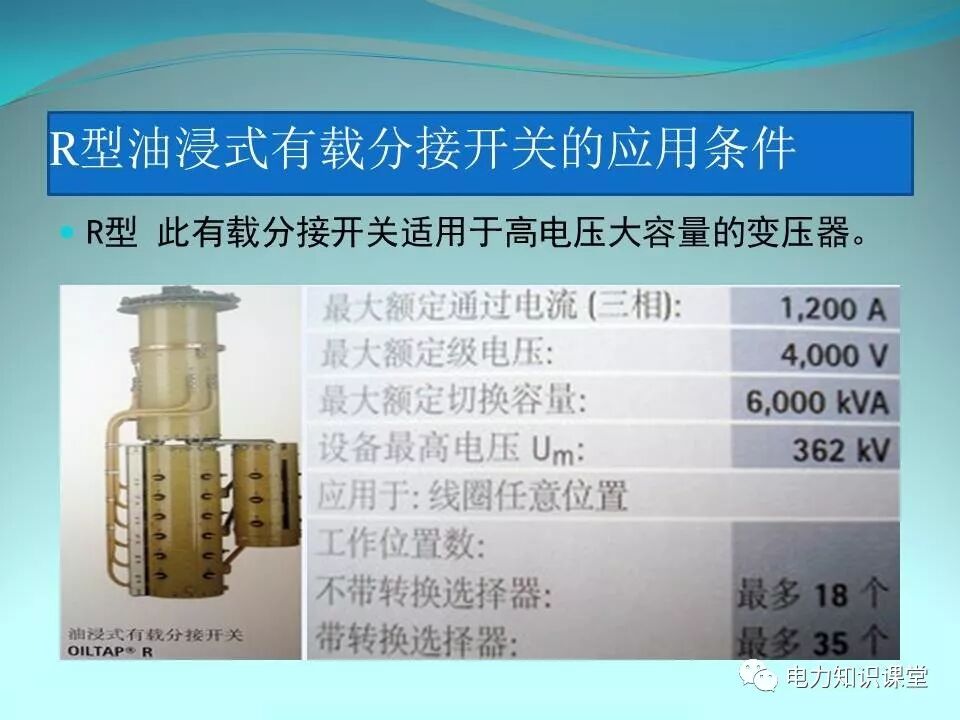

· R型有载分接开关

· G型有载分接开关

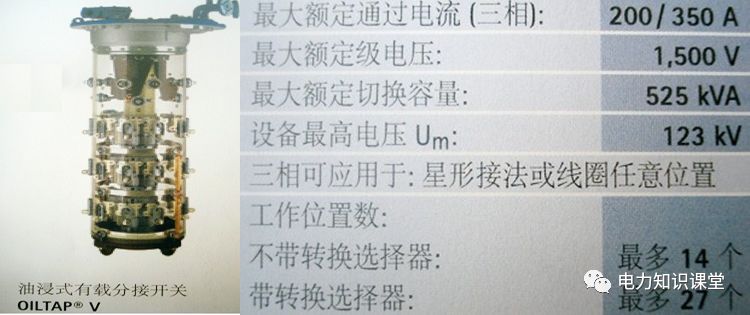

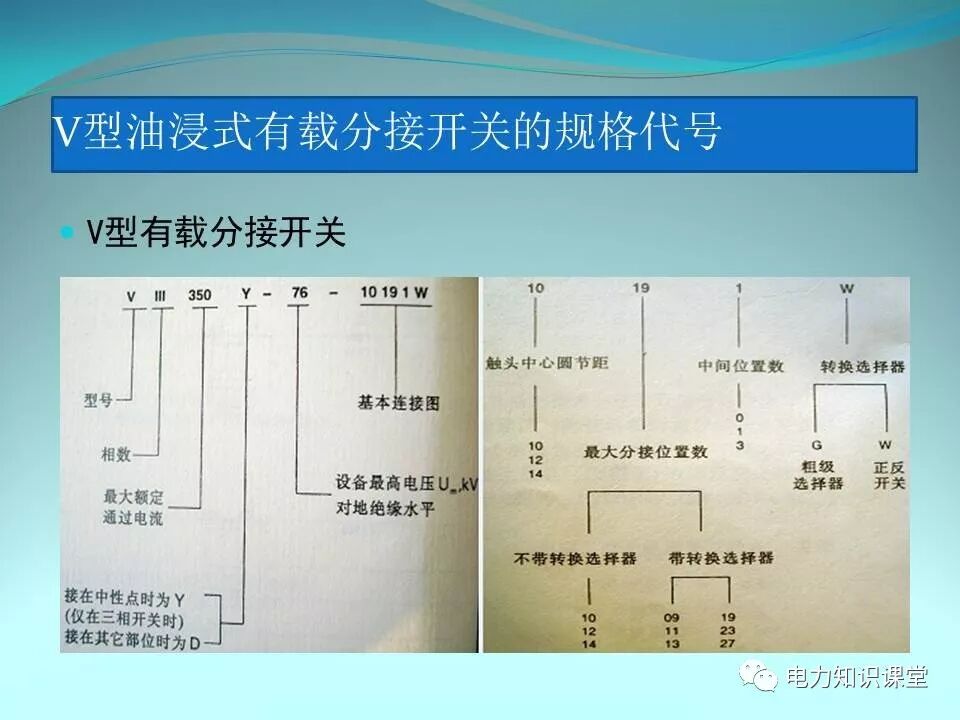

V型油浸式有载分接开关的应用条件V型

适用于中小型变压器的最紧凑的有载分接开关

变压器有载调压开关类型方式讲解的图4

目前，MR公司的最大额定通过电流单相700A、三相500A（此时其工作位置变为最多12个和最多23个。

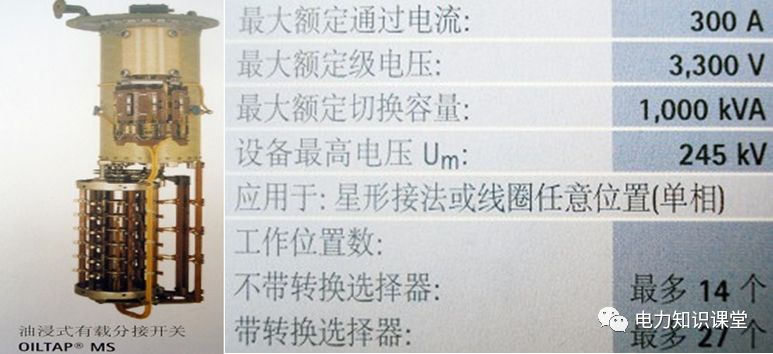

MS型油浸式有载分接开关的应用条件

MS型适用于中等容量变压器的有载分接开关，最大通过电流为300A

变压器有载调压开关类型方式讲解的图5

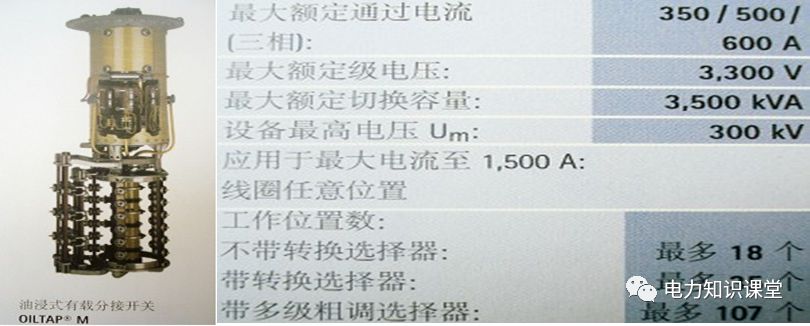

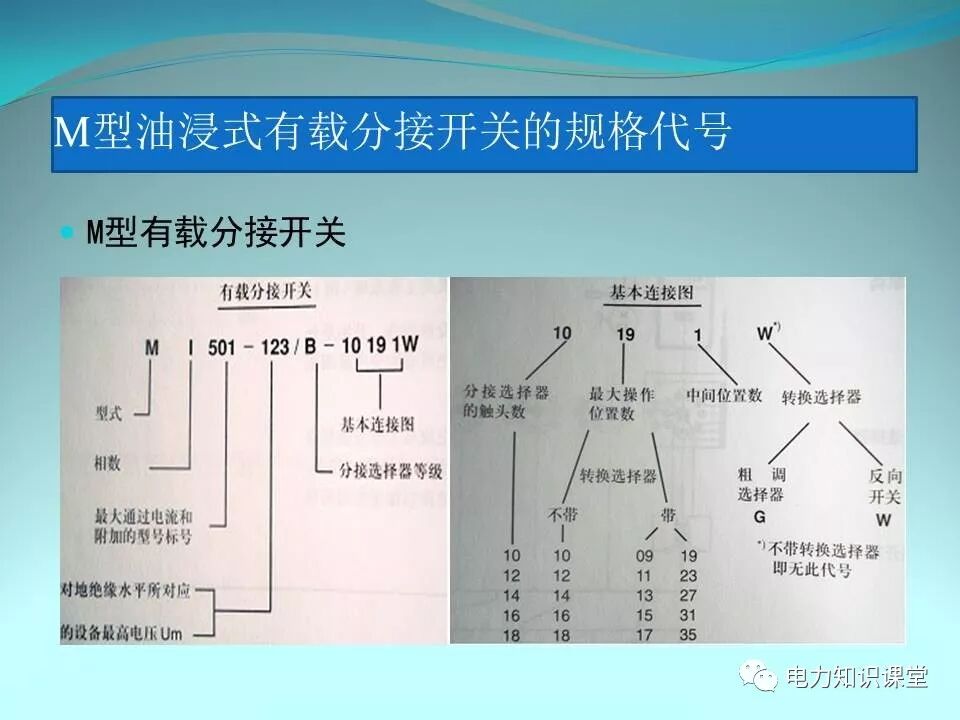

M型油浸式有载分接开关的应用条件

M型这种有载分接开关应用范围最广泛，可应用于中等容量的变压器，大型电力变压器，工业变压器以及特种变压器。

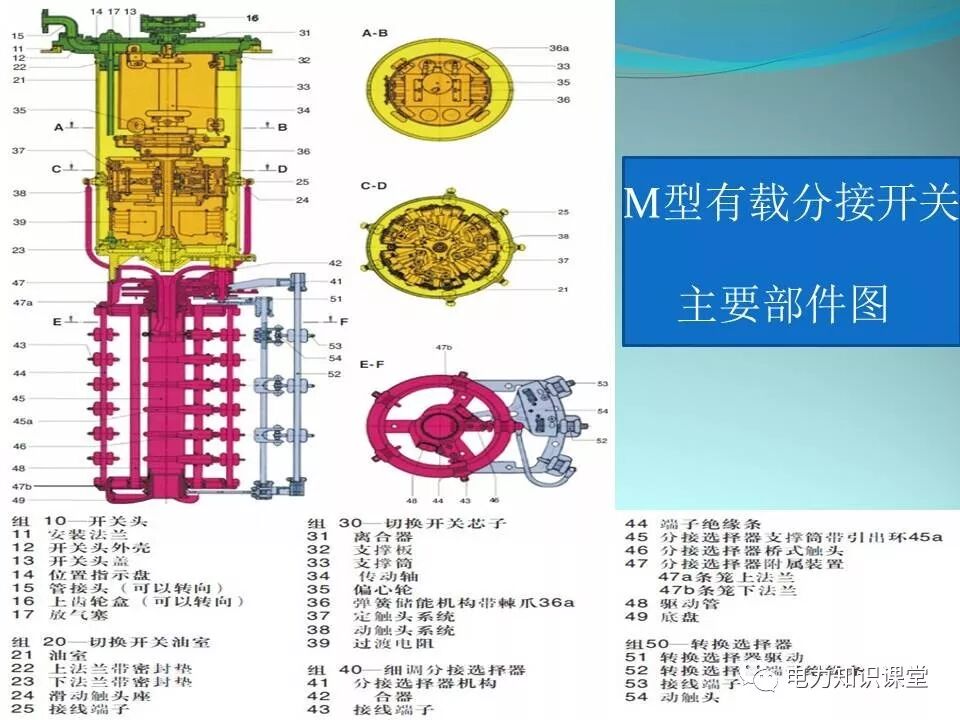

变压器有载调压开关类型方式讲解的图6

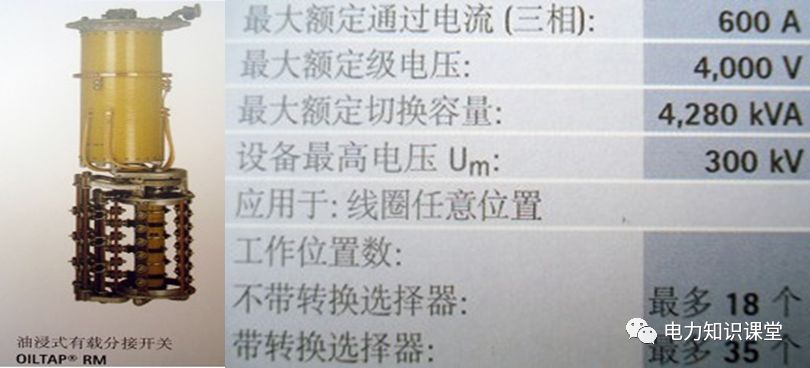

RM型油浸式有载分接开关的应用条件

RM型此有载分接开关是由R型的切换开关和M型的分接选择器组成的。

变压器有载调压开关类型方式讲解的图7

变压器有载调压开关类型方式讲解的图8

变压器有载调压开关类型方式讲解的图9

变压器有载调压开关类型方式讲解的图10

变压器有载调压开关类型方式讲解的图11

变压器有载调压开关类型方式讲解的图12

变压器有载调压开关类型方式讲解的图13

变压器有载调压开关类型方式讲解的图14

变压器有载调压开关类型方式讲解的图15

变压器有载调压开关类型方式讲解的图16

来源：网络

变压器有载调压开关类型方式讲解的图17
