干货 | 详解线电压、相电压、线电流、相电流区别与关系
2021年7月5日 11:45要深刻领会三相交流电的电压、电流精髓，就必须要对线电压与相电压、线电流与相电流的区别与关系有深刻的认识。
▶ 线电压
线电压（Line Voltage）是指三相电路中A、B、C三相引出线相互之间的电压。线电压即相与相之间的电压，又称相间电压。
线电压用符号用UAB、UBC、UCA分别表示，它们大小也是相等，方向成120°夹角。即表示如下：
A、B两相之间的电压为线电压UAB，电压方向从A到B。
B、C两相之间的电压为线电压UBC，电压方向从B到C。
C、A两相之间的电压为线电压UCA，电压方向从C到A。
在我国的三相工业用电系统中，三相电压380V就是指线电压380V。
▶ 相电压
在三相发电机星形接法中，三个绕组的末端被连在一起形成公共端——中性线——零线。和三个绕组起端相连接的输电线形成相线，也叫火线。火线与零线间的电压就叫相电压。
相电压即是指加在负载某一个单相上的电压。
三个相位的相电压分别用UA、UB、UC表示，它们大小相等，方向成120°夹角。即表示如下：
A相与零线之间的电压为相电压UA，电压方向从A到零。
B相与零线之间的电压为相电压UB，电压方向从B到零。
C相与零线之间的电压为相电压UC，电压方向从C到零。
在我国的三相工业用电系统中，某相电压220V就是指相电压220V。

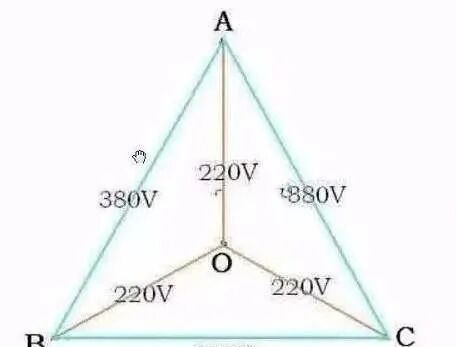

线电压、相电压矢量图
▶ 线电流
从电源引出的三根导线中的电流称为线电流。
线电流符号用IA、IB、IC表示。
▶ 相电流
三相电源中流过每相负载的电流称为相电流。
相电流符号用Ia、Ib、Ic表示。
▶ Y型负载中的线、相关系
在三相负载中有分为Y型和△型两种负载方式，在不同的负载方式中线、相之间的关系是不一样的。

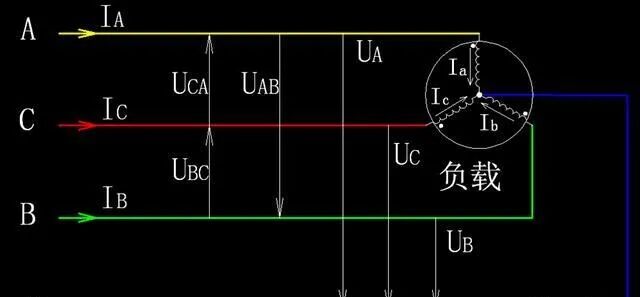

Y型负载中相电压、线电压、相电流、线电流图示
若负载为Y型，有如下关系：
线电压=√3倍相电压
线电流=相电流
Y型负载中相电压、线电压、相电流、线电流关系
▶ △型负载中的线、相关系分析

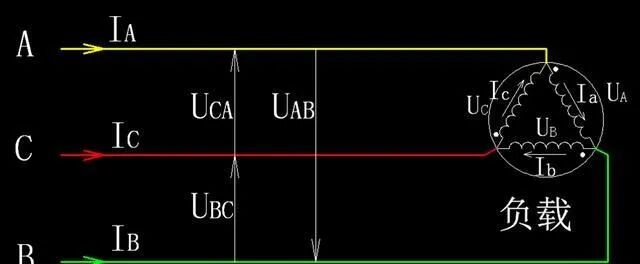

△型负载中相电压、线电压、相电流、线电流图示
若负载为Δ型，有如下关系：
线电压=相电压
线电流=√3倍相电流
△型负载中相电压、线电压、相电流、线电流关系
▶ 单相电路中的线、相关系
在单相电路中，没有线、相的说法。其实是因为在单相电路中，线电压=相电压、线电流=相电流。故无需区分了。
在三相交流电路中，电功率计算公式里的√3是怎么来的？
在电功率计算公式中我们知道，视在功率公式：S=UI。
但在计算三相电功率时却多了一个√3，这里就涉及到了线电压、相电压的区别问题。
在视在功率公式S=UI中，U是指电源端的相电压，I是指电源端的相电流。
而380V显然是线电压，
其相电压=线电压/√3，
这里相电流=线电流=1.7A，
故其单相视在功率S1=380/√3*1.7，
所以三相总视在功率S=3S1=3*380/√3*1.7=380*1.7*√3=1118VA。
这是笔者多年电气设计学习领悟的，现与大家分享，若有误请大家指正。掌握这个√3才能说明你真正理解了线、相之间的区别。
线电压即相与相之间的电压；相电压即火线与零线间的电压。
从电源引出的三根导线中的电流称为线电流；三相电源中流过每相负载的电流称为相电流。
在Y型负载中，线电压=√3相电压、线电流=相电流；在△型负载中，线电压=相电压、线电流=√3相电流。
