【Altium知识小课26】 创建元件如何设置使得放置PIN脚时是默认从1开始？

创建元件如何设置使得放置PIN脚时是默认从1开始？

答：这个功能对于很多初学者都不是很清楚，有些同学可能因为之前随意放置过几个PIN管脚，导致后来放置管脚的时候，管脚编号不是从1开始的，这样就会造成很多的疑问。1）双击管脚，进入属性里面修改管脚编号可以完成编号的更改。但此种方法，治标不治本，下次再放置管教时，还是不会从修改以后的管脚编号开始。

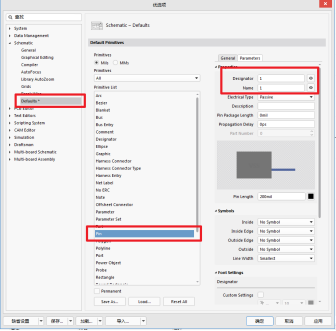

2）执行快捷键命令“T+P”，进入原理图参数设置选项卡，选择“Defaults-Pin”选项，对管脚的属性“Designator”和“Name”进行默认设置，如图2-47。

3）返回原理图库页面，再次执行放置管脚命令时，管脚序号即按照设置的默认参数开始。



图2-47 管脚序号默认的设置
