图文详解充电桩的设计

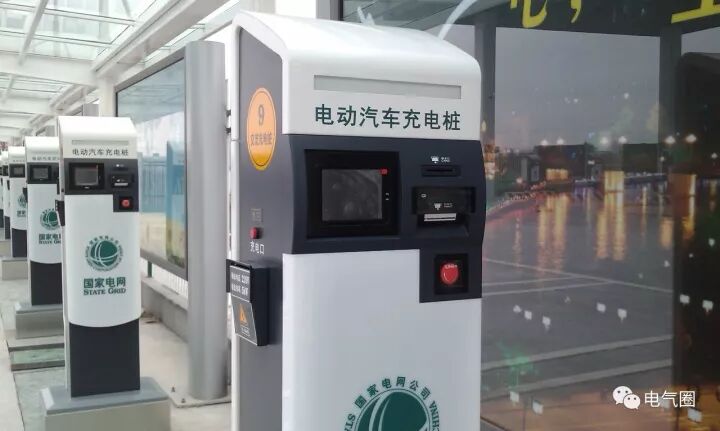

随着社会的发展以及能源、环保等问题的日益突出，纯电动汽车以其零排放，噪声低等优点越来越受到世界各国的重视，电动汽车已成为21世纪汽车产业的发展方向。电动汽车的迅速发展，对电池能源的要求越来越高，因而电池运行状态的管理变得越来越重要。大家在以后的项目设计中会时常涉及充电桩部分，所以就充电桩设计的常见问题做了下述总结。

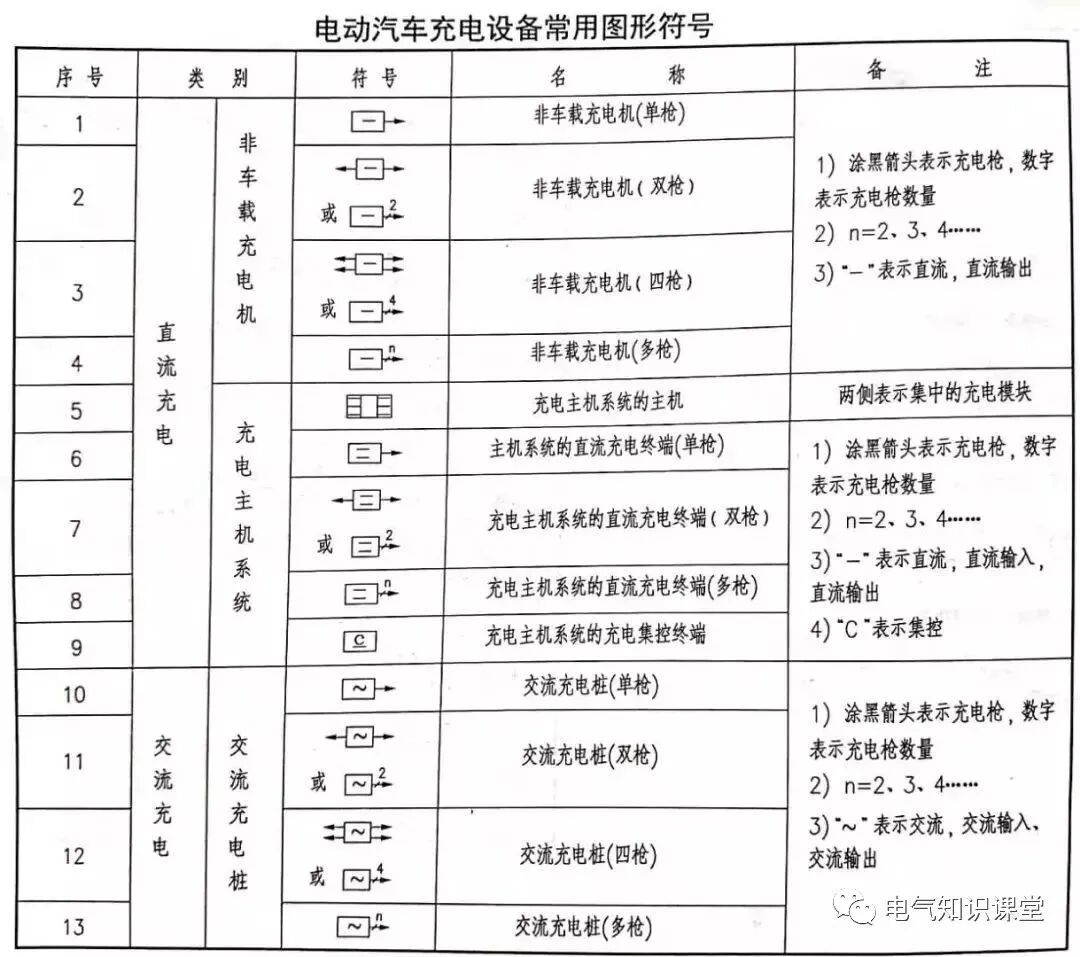

（1）常用符号

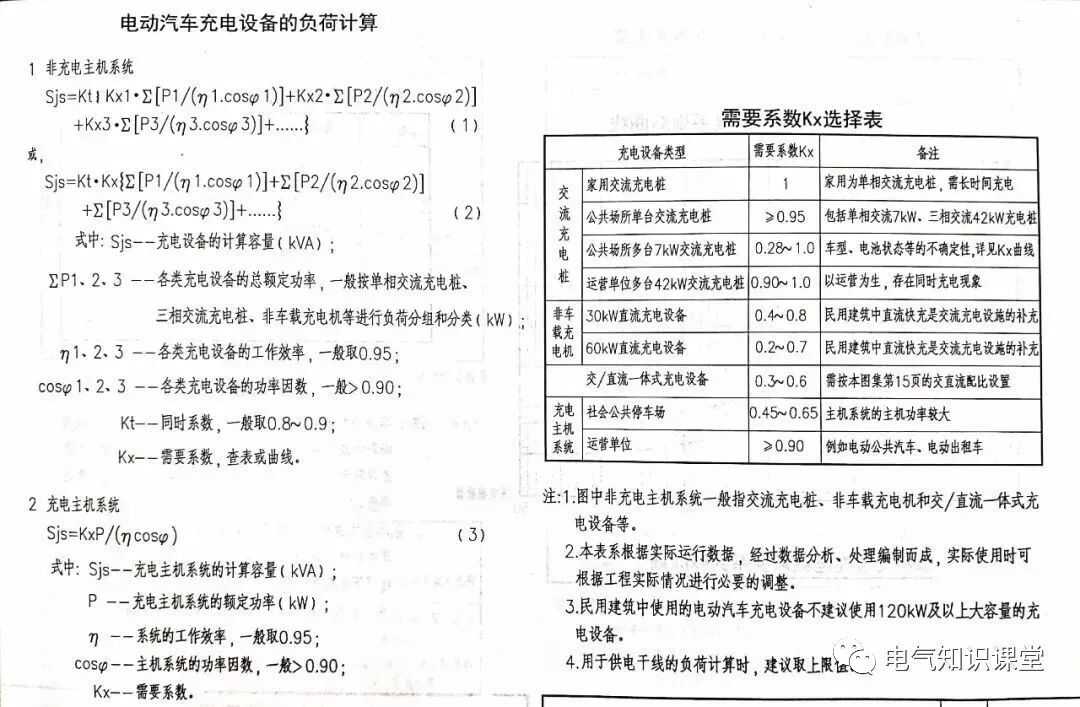

（2）负荷计算

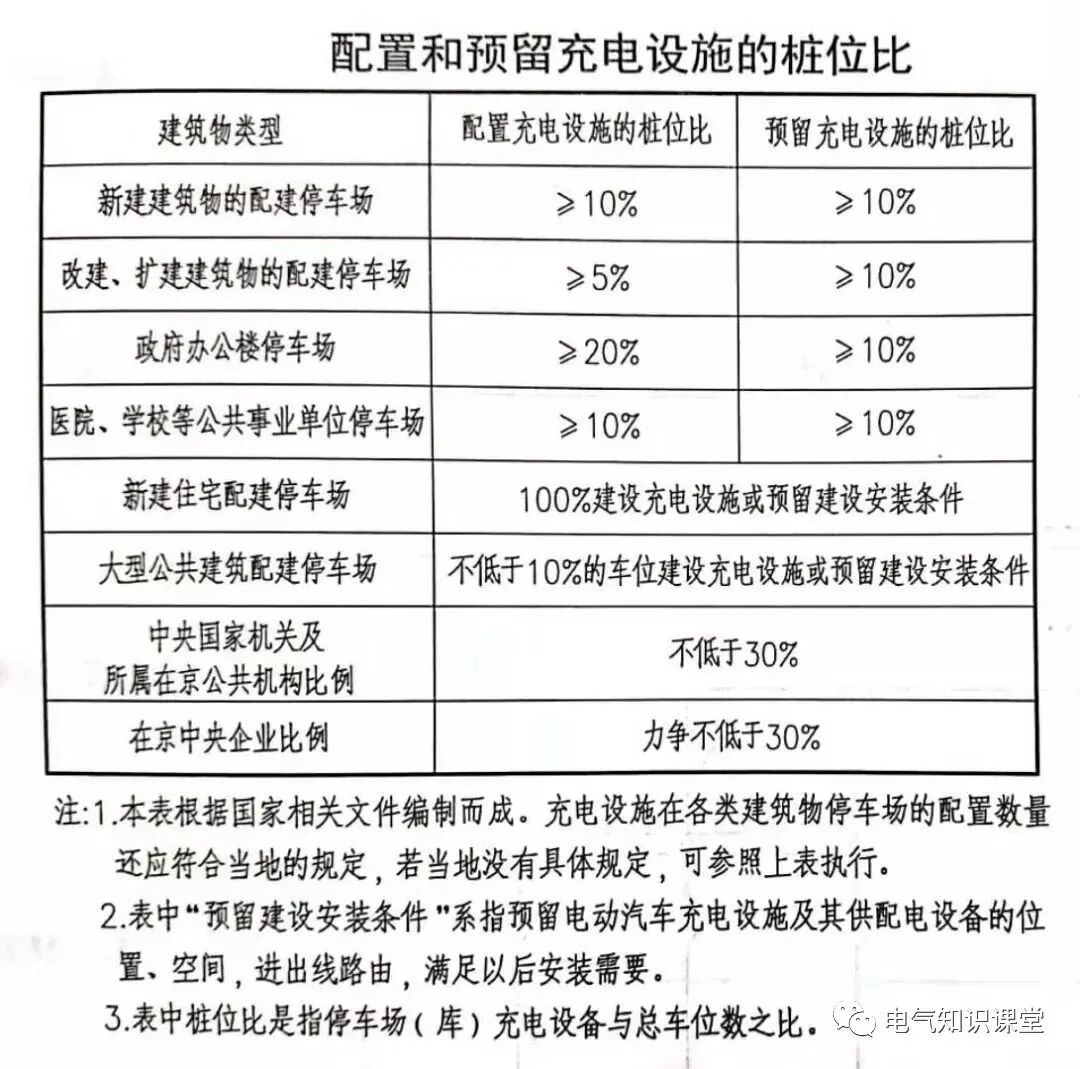

（3）车桩配置和预留比例

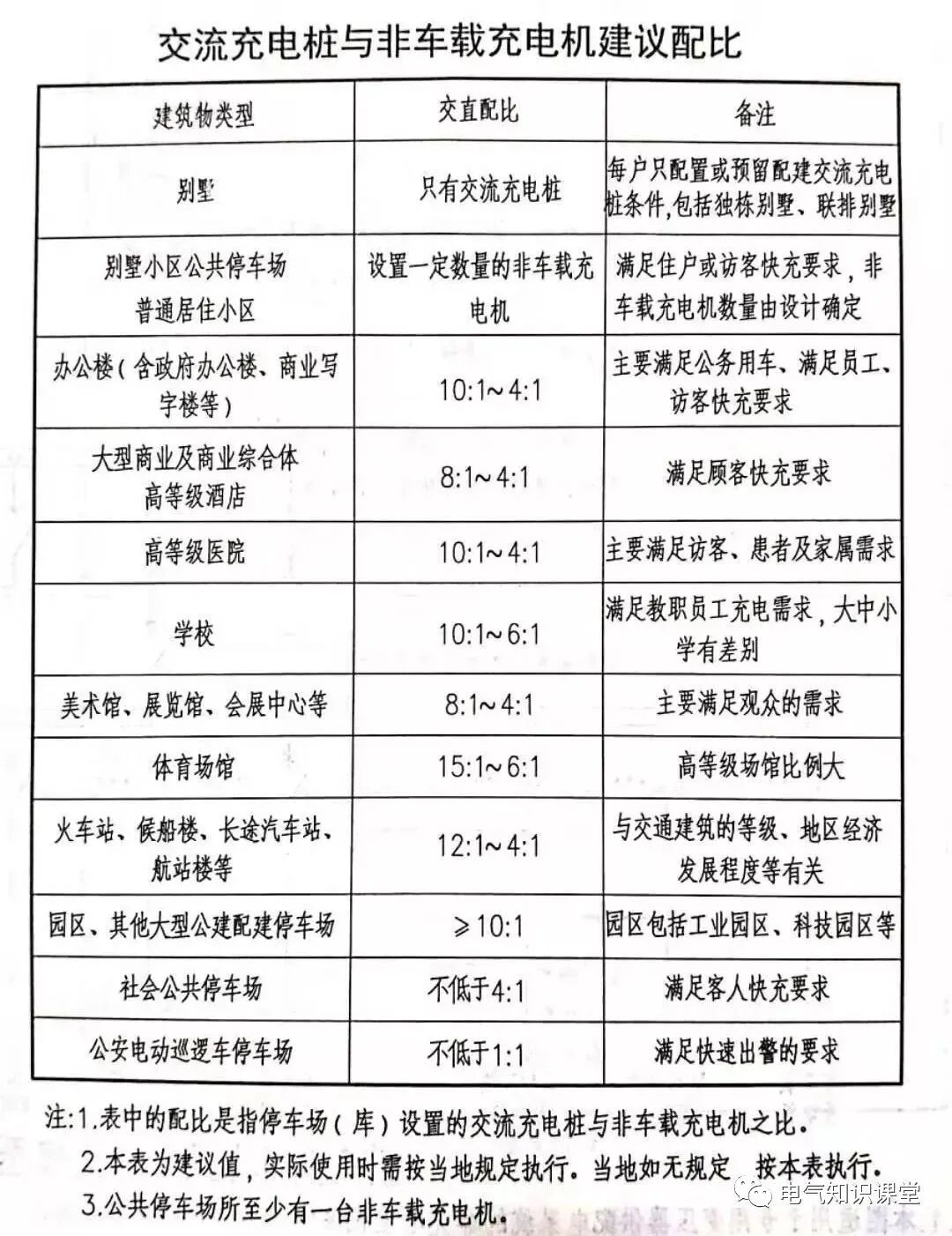

（4）图例

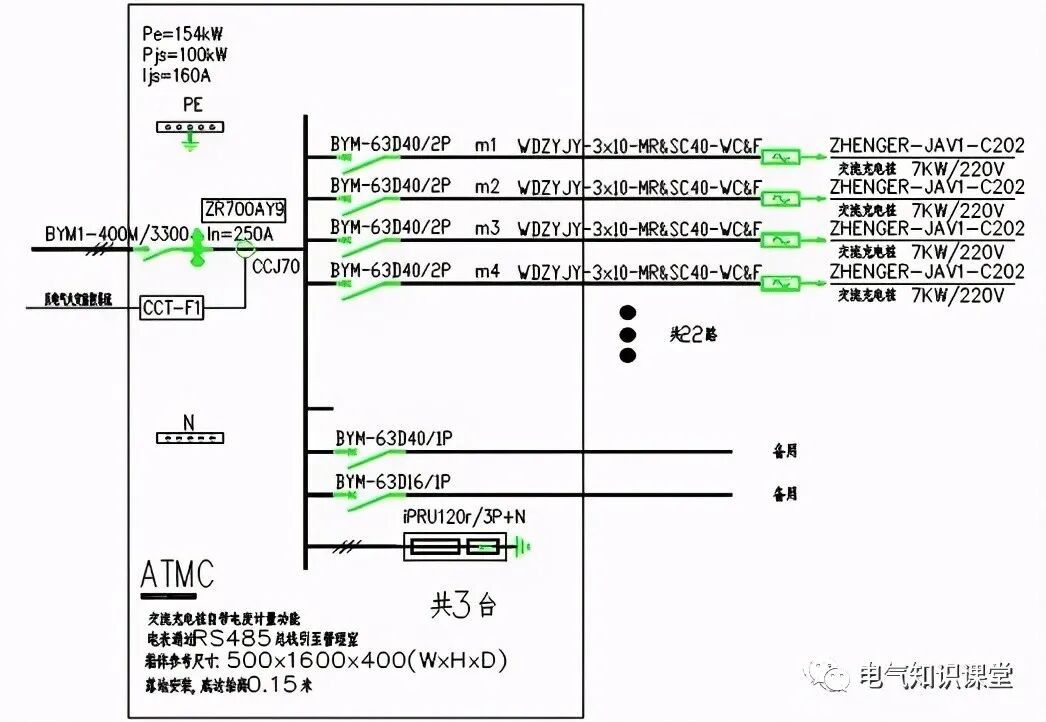

1）交流充电桩系统图

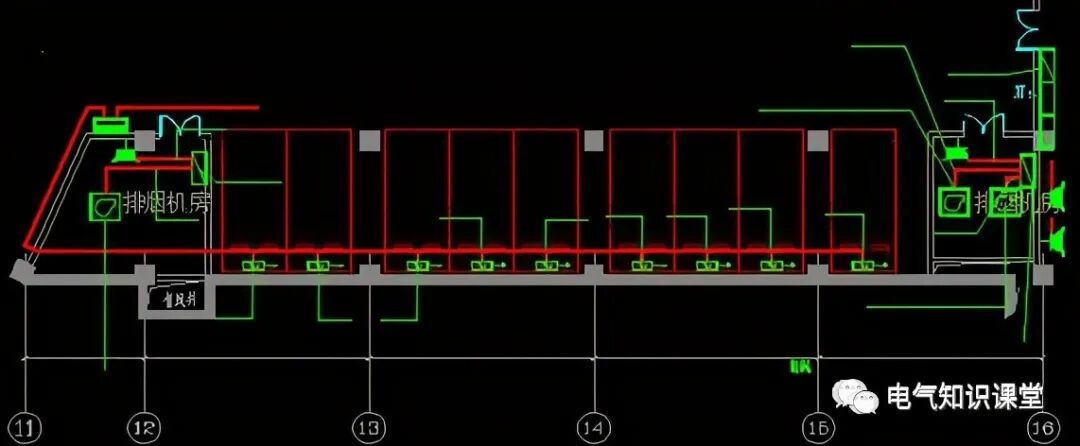

2）交流充电桩平面图

交流充电桩图例适用于商业广场、办公楼宇及居住区地下或地上停车场。

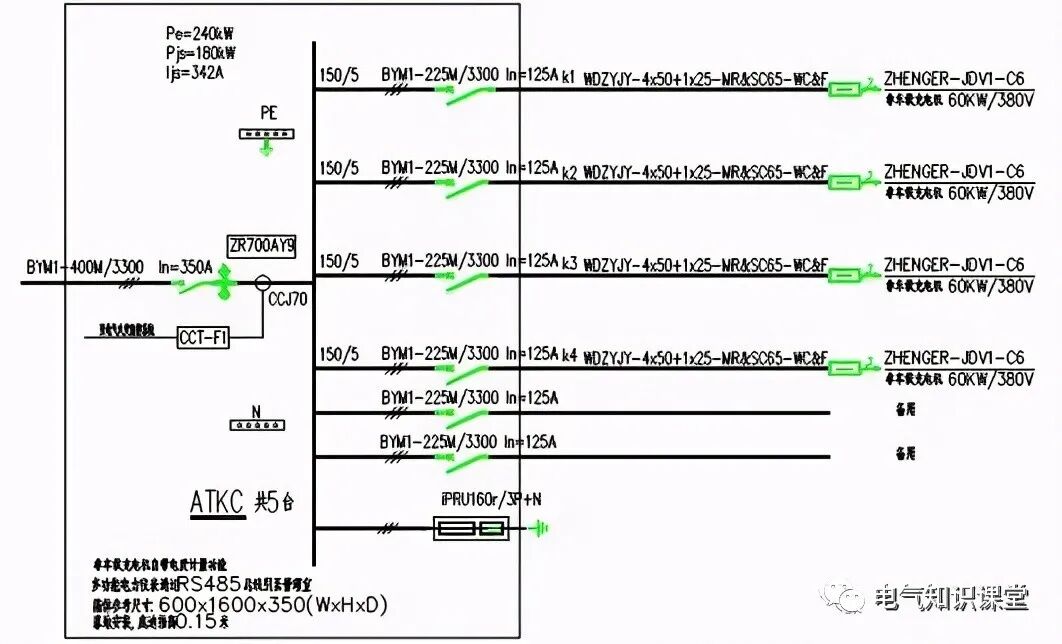

3）直流充电桩系统图

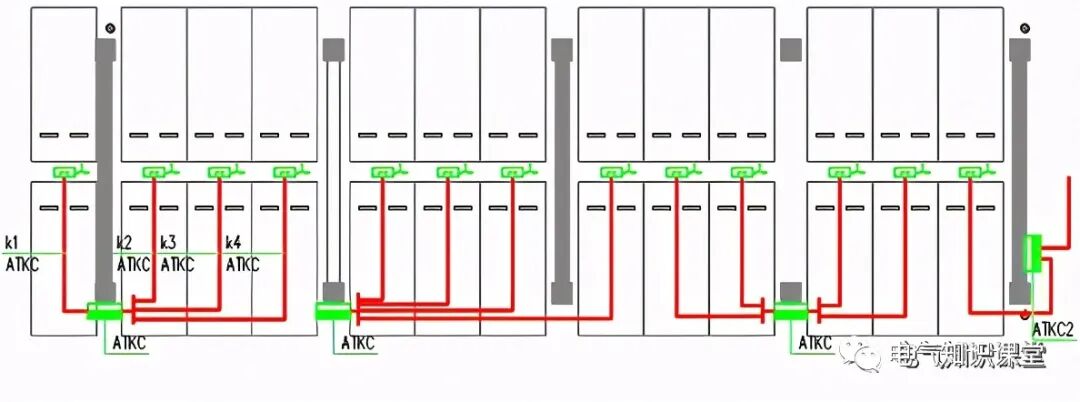

4）直流充电桩平面图

说明：文章部分内容引用国家建筑标准设计图集18D705-2《电动汽车充电基础设施设计与安装》
