【检测】变电站变压器套管红外检测99%的人都不知道！超全！

导读

变压器是变电站的心脏中枢在运行过程中要求工作必须可靠一旦出现故障轻则造成设备损坏重则引发火情危及正常的站内安全因此必须及时且有效地对变压器进行热缺陷检测以防止安全事故发生。

在变压器出现故障的前夕，都伴随着自身温度的升高，而红外热成像是发现变压器热缺陷的检测技术，为变压器的热缺陷、设备状态、安全运行监测提供红外安全检测。

变压器热缺陷分类

（1）套管：套管缺油、接触不良、内部缺陷等

（2）箱体：变压器漏磁产生的涡流损耗引起箱体或部分连接螺栓发热

（3）散热器：散热器堵塞或阀门未开造成变压器油温升高

（4）重要部位接触不良：导电回路连接部位接触不良

（5）储油柜：储油柜缺油或假油位

（6）其它：线圈故障、铁芯多点接地引起的部发热等等

根据DL/T 664—2016《带电设备红外诊断应用规范》标准内容，带电设备的发热类型包括电流致热型、电压致热型、其他致热型，变压器的主要故障有如上六种。

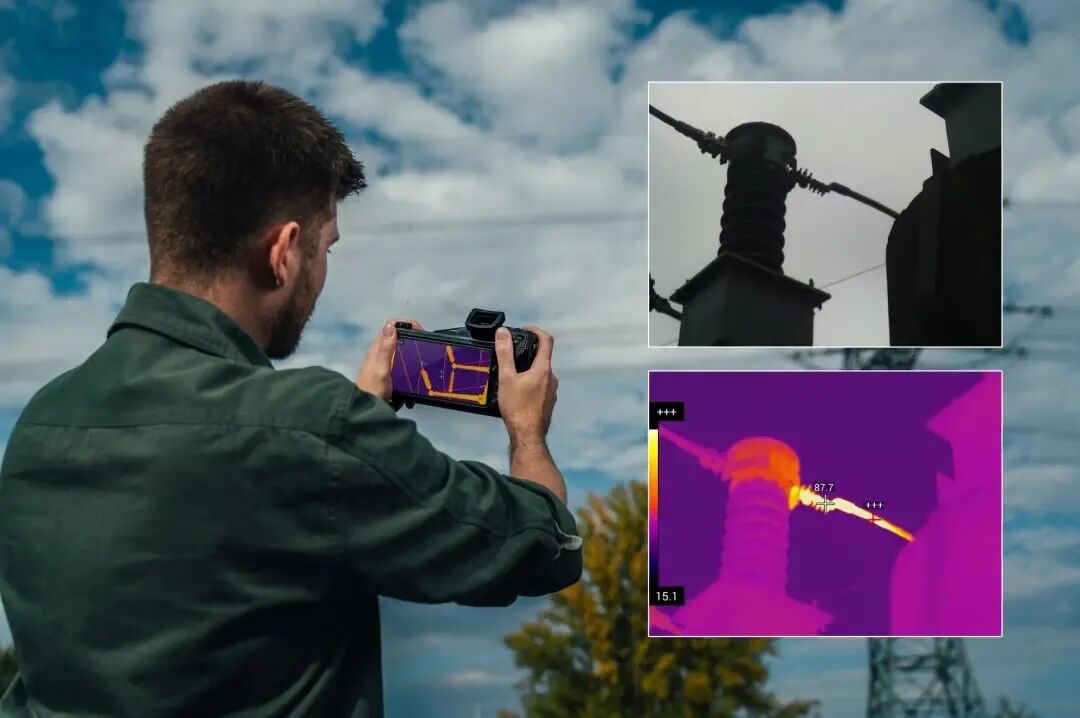

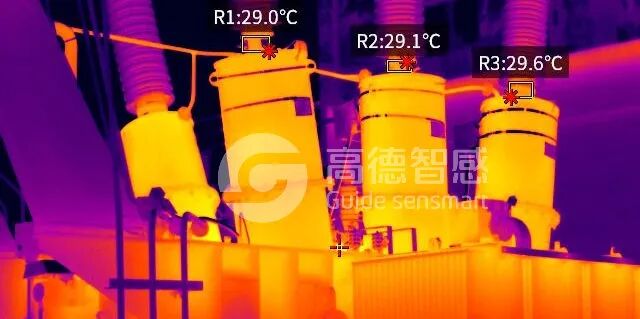

▲高德智感全新C系列检测某变电站变压器

本文以（1）变压器套管红外检测为主要故障类型进行分享。后续高德智感公众号将针对以上故障类型分篇进行详细分析。

▲变压器套管异常发热

一

红外热像仪检测变压器套管发热

01.接触不良导致异常发热（常见）

接触不良导致的变压器套管异常发热是常见的故障类型。将军帽与外部接线板或内部导电杆易产生接触不良，发生故障缺陷，而利用红外热像仪可清晰呈现，如图，三相中一相套管顶端的将军帽与其它两相相比，表面温度更高。（在负载不平衡的情况下也会出现，需具体分析。）

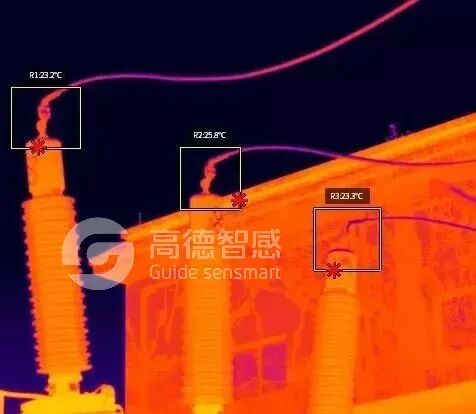

▲三相中一相的将军帽温度异常

措施：在停电检修时，对套管进行直流电阻测量。一般来说，异常发热的一相的直流电阻高于其它两相，若高压套管存在接触不良的现象，应当更换导致故障的零件。

02.充油套管内部缺油

通过红外热像图像可清晰观测到变压器充油套管内部缺油，以及油位线。由于变压器内油与空气的比热容不同，导致其在吸热及散热速度上不同，而通过热像仪可观察到充油套管外壁，温度差异将清晰呈现一条温度分界线，图中箭头指就是该异常套管中的油位线。

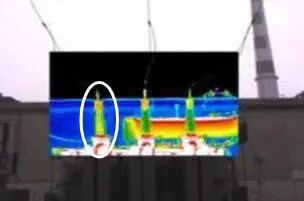

▲套管 油 位线明显

措施：建议首先确定漏油的部位，当停电检修时，需对漏油部位进行修理或更换，并对套管补充变压器油。

03.套管内部缺陷

由于腐蚀、受潮、机械损伤等，套管内部会存在缺陷，该种情况也可能导致套管异常发热。使用红外热像仪，可观测到发生故障套管的整体温度一般较其它套管正常相高。

▲左边相整体发热

措施：建议对套管内的变压器油进行化验，以分析缺陷的原因。

04.套管接触点异常

如果套管内部或外部接头存在接触不良，或接点被氧化腐蚀，也可能导致套管接触点温度异常。在这种情况下，通过红外热像仪即可发现套管接触点处温度异常，温度会明显高于其它正常的点或线路。

▲接触点温度明显高于其它点（红色为高温）

▲使用高德智感新C检测接触点三相温度

措施：如确实存在该现象，应当更换导致故障的零件。

二

变压器套管红外热成像检测手段

凭借非接触、更安全、更、更高效等优势，变压器套管设备检测的各大产品往往以红外热成像技术为核心，与多方科技手段结合，搭配使用，保障安全。

1、套管重点部位移动式巡检：高德智感新C系列便携式热像仪

电力巡检人员往往手持红外热成像仪，对变压器套管易发故障的重点部位进行日常性检测，便携易用，随时随地查看套管状态。

▲高德智感便携式热像仪应用于各大电网公司电力巡检

▲高德智感新C新增台账功能，赋能智慧巡检

2、套管24H监测：高德智感IPT在线式红外热像仪

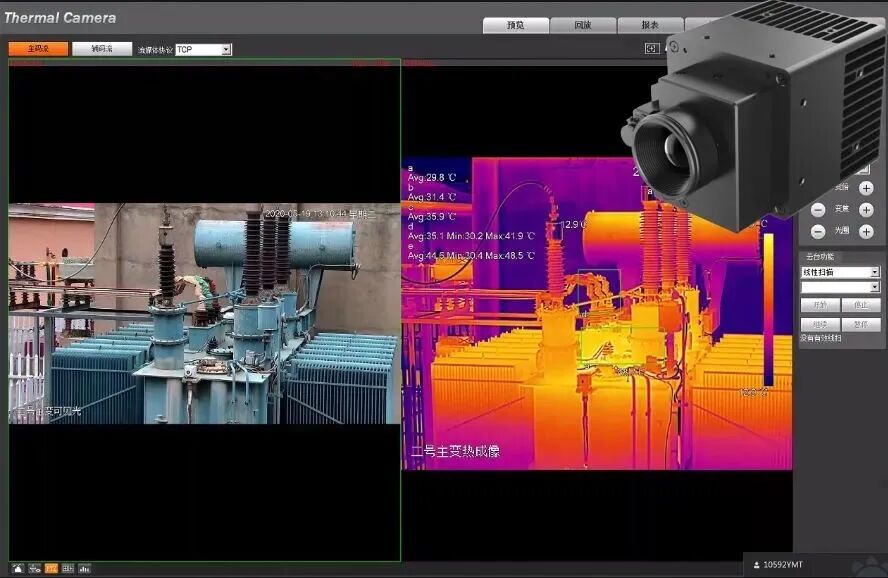

在线式24H温度监测，自动巡检、自动预警、远程控制，时间发现套管热缺陷，故障早发现、早预警、早消除。

▲集成IPT的云 台产品，应用于某变电站变压器在线监测

3、集成高德智感IPT的其它科技设备

电网数字化转型，多种新产品集成高德智感IPT，参与变压器套管等部位热缺陷检测，赋能设备多一度视觉与温度感知。

近年来，高德智感红外热成像产品已被广泛应用于电力行业发电、输电、变电、配电的各个环节中，为其提供高效、、安全的红外测温服务，持续助力电网安全稳定运行。

变压器其它五大故障类型，如何使用红外热像仪检测？
