【行业知识】你知道什么是缠绕垫片吗？

通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中。

通过视频一起看一下缠绕垫片的制作方法：

性能特点：

缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。

使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。

缠绕垫片结构形式及代号和使用法兰类别：

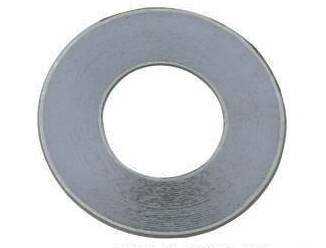

基本型:

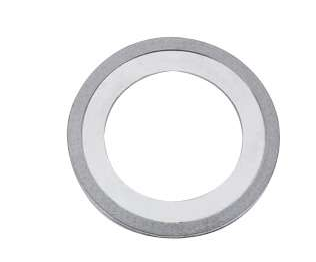

带内环型：

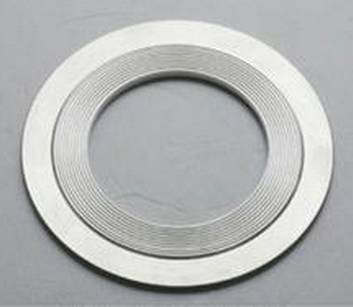

带定位环型:

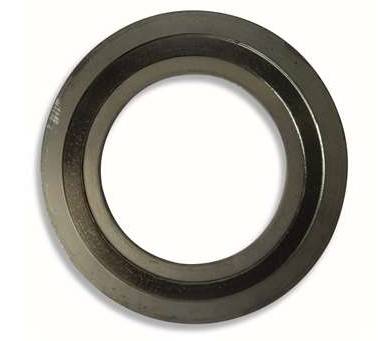

带内环及定位环型：

材料:1.基本型缠绕金属带A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷C.不锈钢的硬度值 HV≤200

2. 基本型缠绕非金属带 A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。B. 特制石棉烧失量必须≤25%C. 非金属带的氯离子含量≤100PPMD.各类介质及各种非金属带的推荐使用温度及压力如下表：

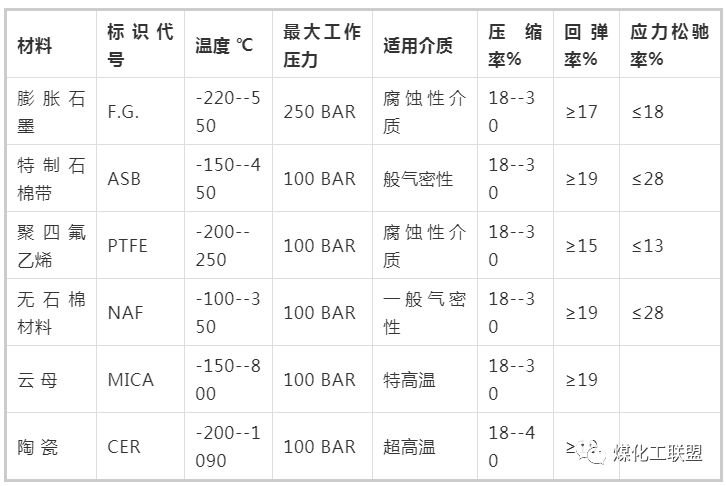

缠绕垫片各种非金属材料主要技术参数：

下表用于对内环及缠绕金属带的材质选择：

金属缠绕垫片基本体厚度公差：

下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：

金属石墨缠绕垫片主要性能参数：

技术标准:

1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等

2 .国内标准有

HG/T20610-2009　　钢制管法兰用缠绕式垫片

化工部欧洲体系 HG/T20631-2009　　钢制管法兰用缠绕式垫片

化工部美洲体系 GB/T4622.2-97　　缠绕式垫片 管法兰用垫片尺寸

国家标准 JB/T4719-92　　管壳式换热器用缠绕垫片

机械部标准 JB/T90-2015　　管路法兰用缠绕式垫片

机械部标准 JB/T4705-2000　　压力容器法兰用缠绕式垫片

金属缠绕垫片是使用最广泛的垫片之一，缠绕垫片提供了一种能在操作温度和压力波动下使用的低成本密封。多层金属和填充物缠绕所形成的密封隔垫有效地减少了可能发生的泄漏。

金属缠绕垫片是用成型的金属带和软的填充材料交替缠绕制成的。当放在两个法兰之间被压缩后就形成了非常有效的密封。

金属带中间部分的V型凸起作用就像弹簧一样，在工况改变时给垫片很好的回弹性。填充材料和金属带材料可以选择不同的材料以适应不同的化学介质。

需要防火安全的可以选择柔性石墨作为填充材料。如果垫片的有效压缩载荷是有限制的，可以对垫片的结构和尺寸进行修改以达到有效的密封。

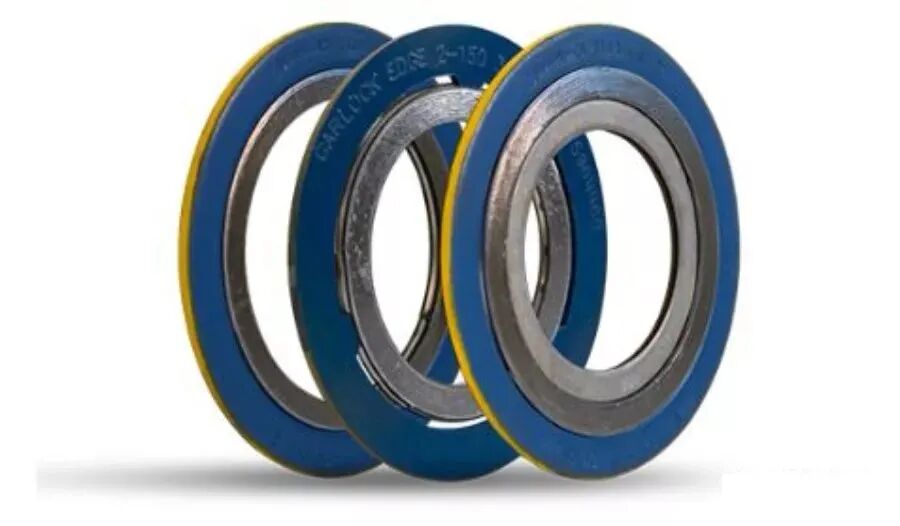

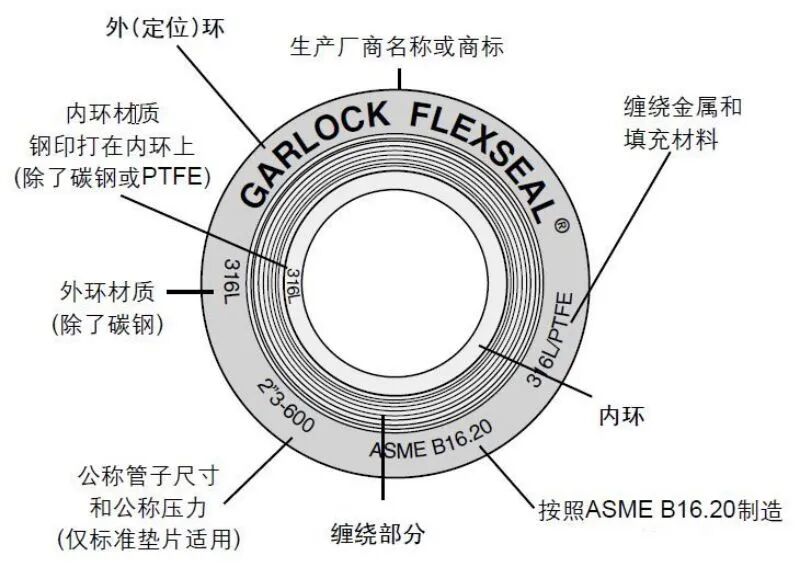

一个金属缠绕垫片可以包括一个外环，一个内环或者二者都有。外环使垫片与法兰对中和作为垫片压缩的限位，内环不但可以提供额外的径向强度,而且还可以减少法兰的冲刷磨蚀和保护密封元件。

很好的回弹性和很高的强度使得金属缠绕垫片成为各种各样使用条件和工况下的理想选择。广泛地被用于炼油厂和化工厂。
