关于端子压接的几个知识点科普

---

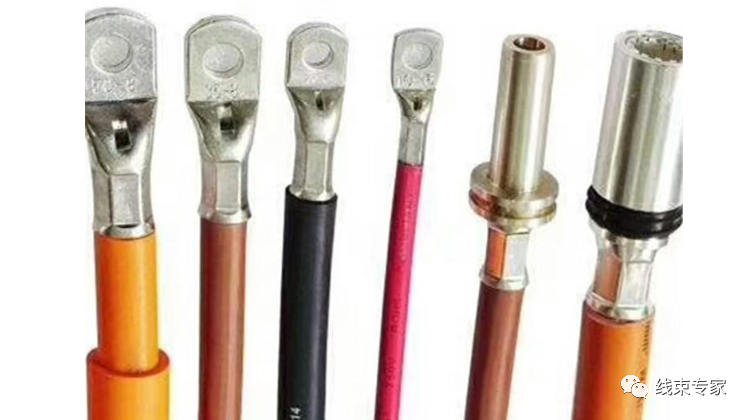

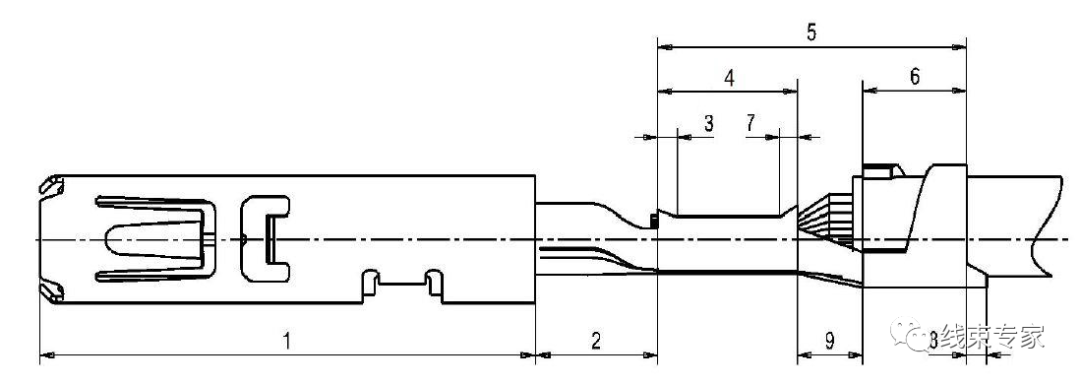

一、端子各部位名称

1 接触范围

2 连接A

3 前喇叭口

4 导体压接

5 压接连接

6 绝缘层压接

7 后喇叭口

8 切断尾料（连筋）

9 连接B

二、压接后弯曲允许范围

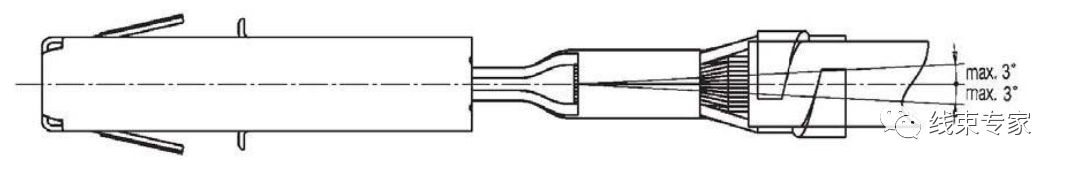

压接区中纵轴的侧向弯曲不得向两侧超过3°

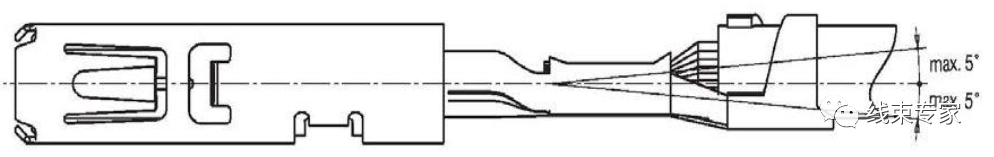

压接区中的纵轴弯曲不得向上或向下超过5°

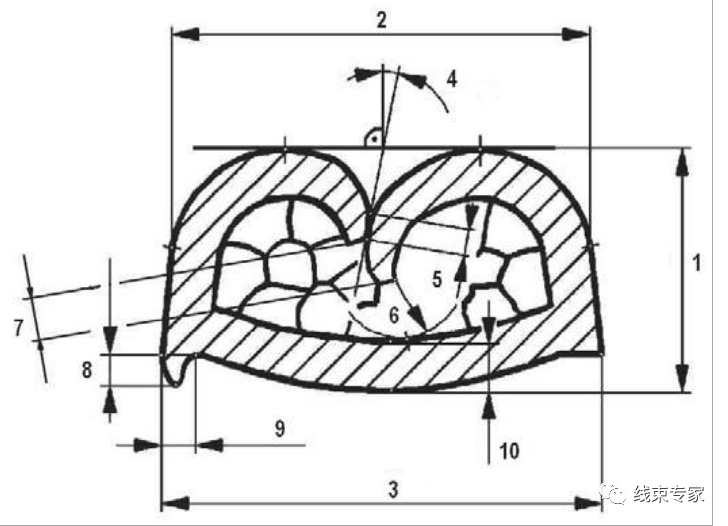

三、压接切面名称

名称

1 压接高度（Ch）

2 压接宽度（Cw）

3 可测量的压接宽度（Cwm） 4 支撑角（αw）

5 支撑高度（La）

6 卷曲末端距离（Fa）

7 压接卷曲末端间距（CFE）  8 毛刺高度（Fh）

9 毛刺宽度 （Fw）

10 底部厚度（Sb）

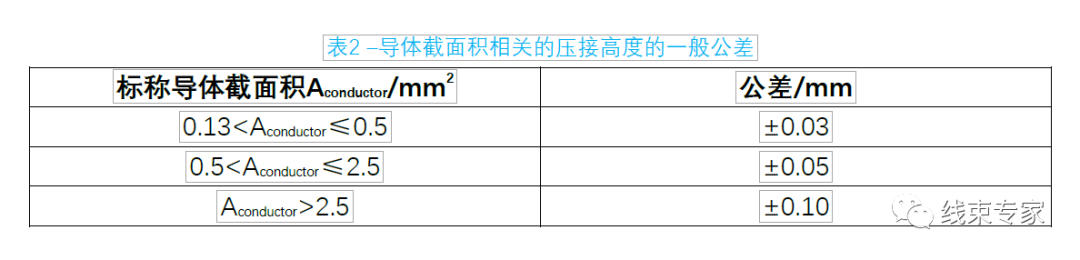

四、压接高度CCH的公差

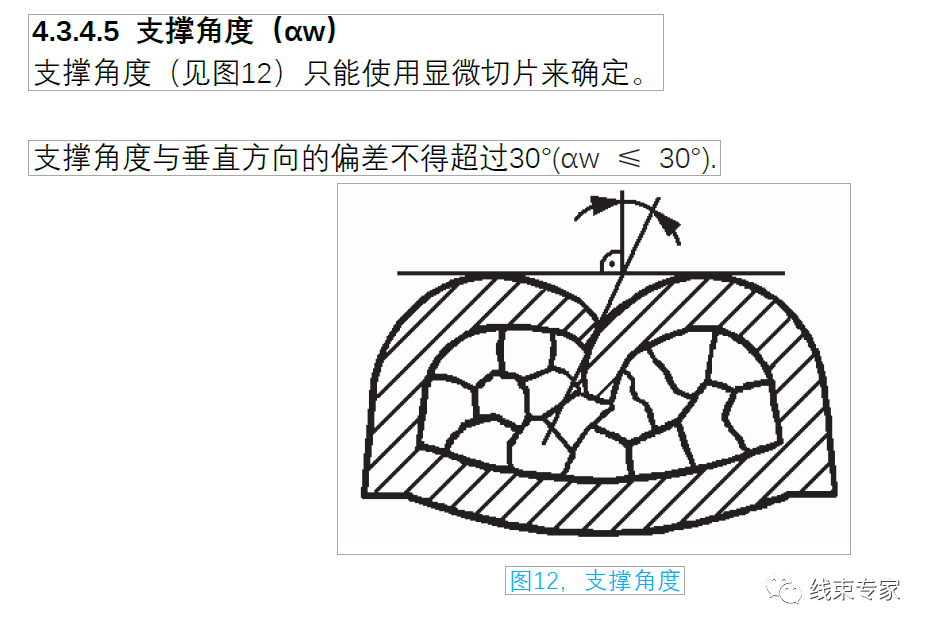

五、支撑角度

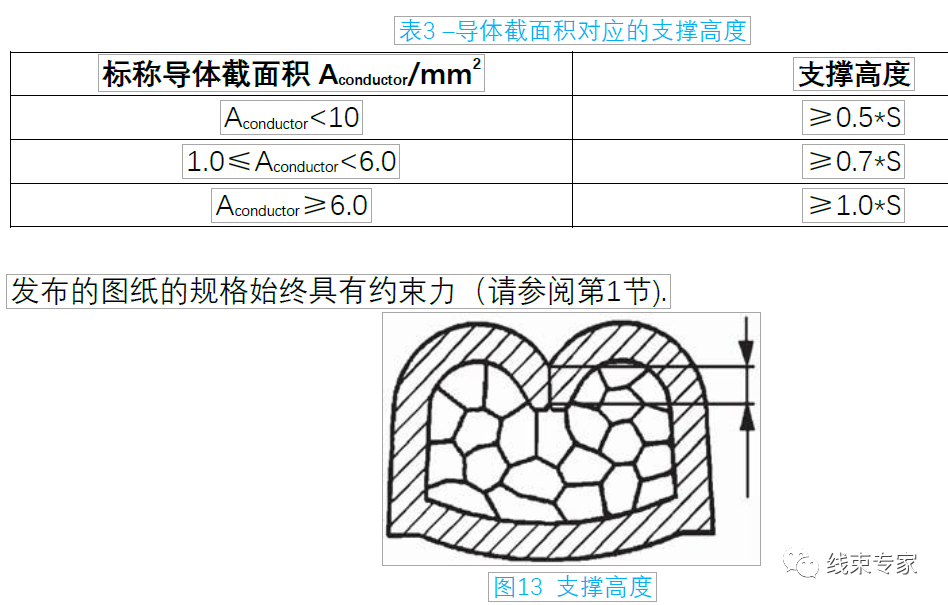

六、支撑高度

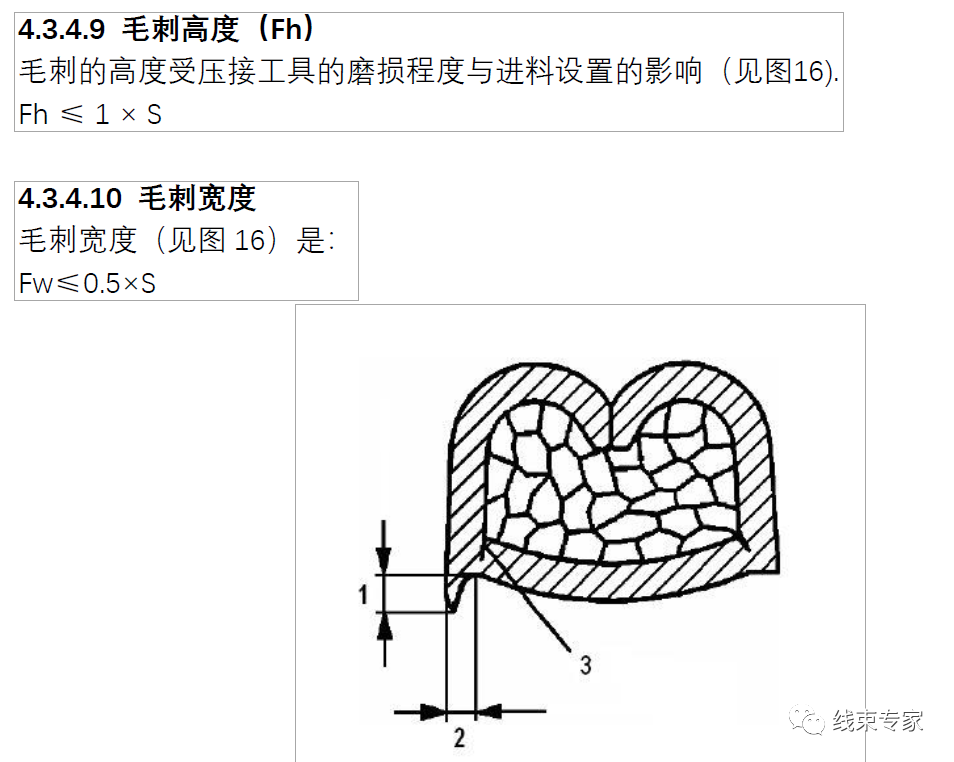

七、毛刺高度和宽度

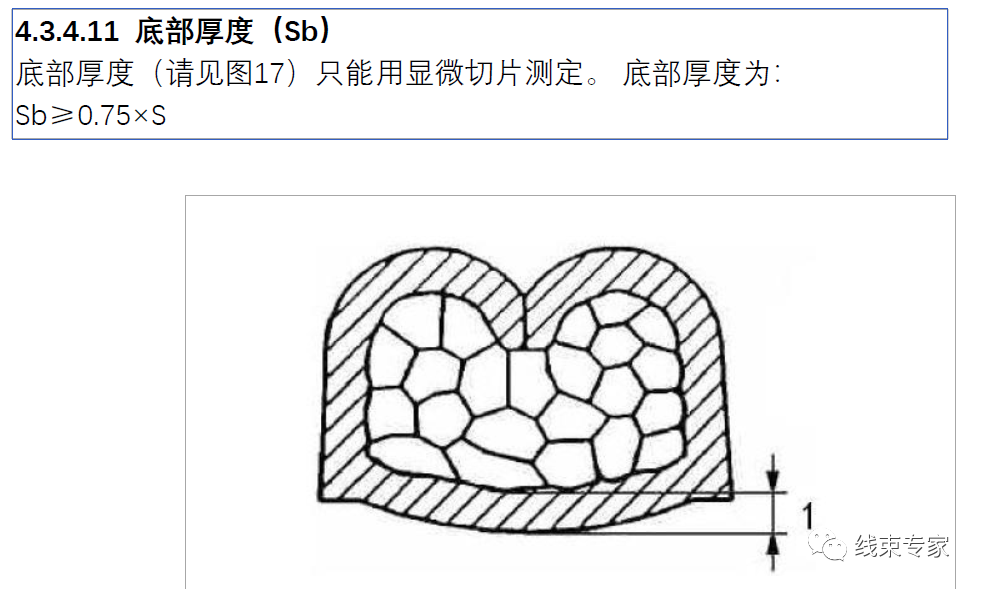

八 底部厚度

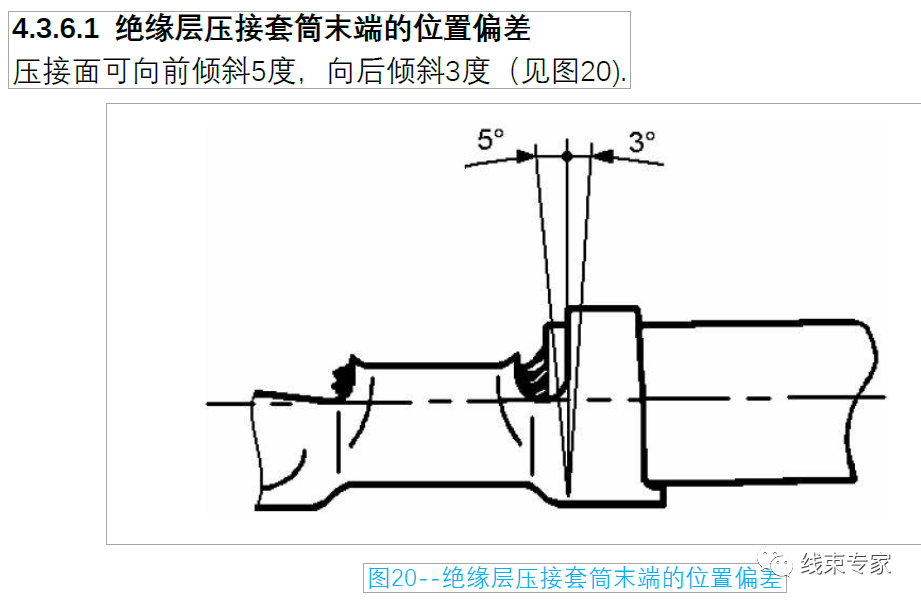

九 绝缘层压接套筒末端的位置偏差
