UG实体破面检测及修补方法

很多小伙伴在做产品设计或者打开别人产品时，经常遇到产品有破面，或者是片体，我们怎么办呢？首先要找到破面的位置在哪？然后修补，缝合就可以了。

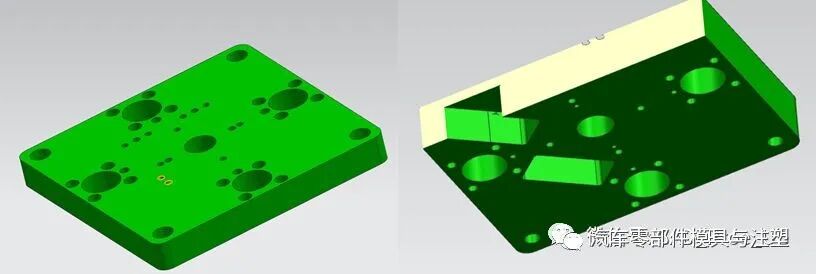

如下图所示，标识的两个圆的位置为破面，R其他地方为实体。如何修补呢？

方法及步骤：

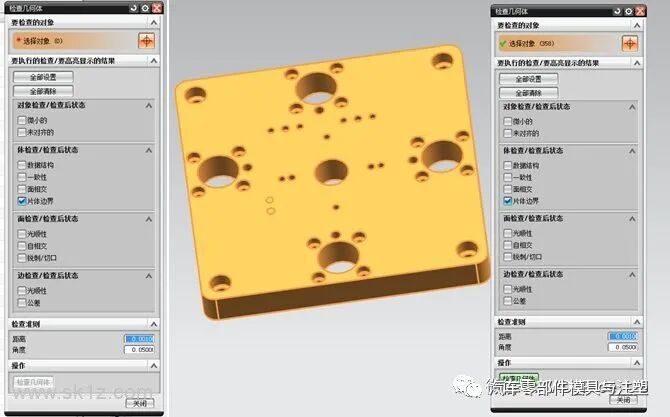

1. 首先找到破面的位置；用检查几何体，对产品进行分析；【分析】菜单—检查几何体，点选片体边界前的方框，如下图所示：

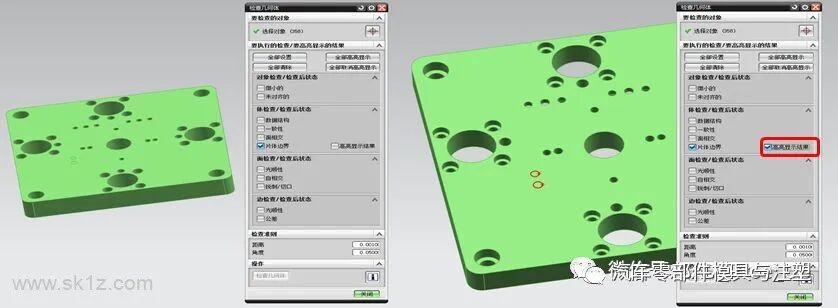

2. 通过框选所要分析的产品——-检测几何体，然后点选【高亮显示结果】前的方框，找到产品的破口（高亮显示部分为破损部分），如图所示：

3. 修补破口：

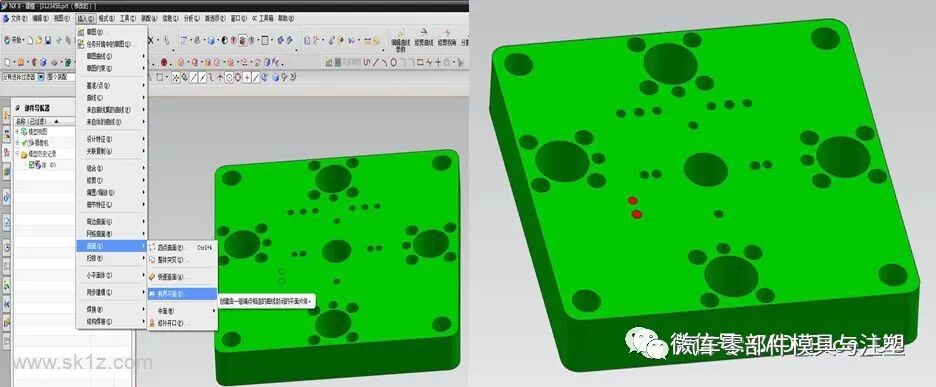

 通过菜单栏【插入】——-【曲面】——-【有界平面】，点选上步亮显的圆，右侧视图红色部分为修补的片体，如图所示：

4. 由实体产生片体：

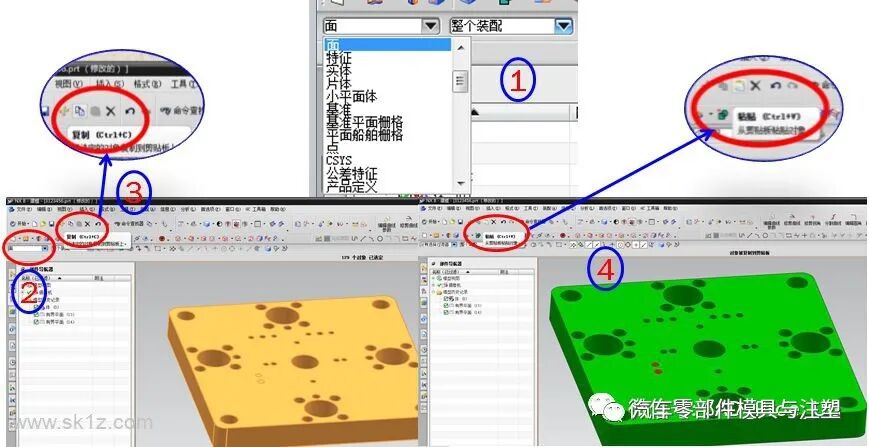

 在【类型过滤器】选择【面】，然后框选除有界平面外的所有面，接着点击菜单栏的复制，粘贴按钮，如下图所示：

5.把先前的实体隐藏，单独显示产生的片体：

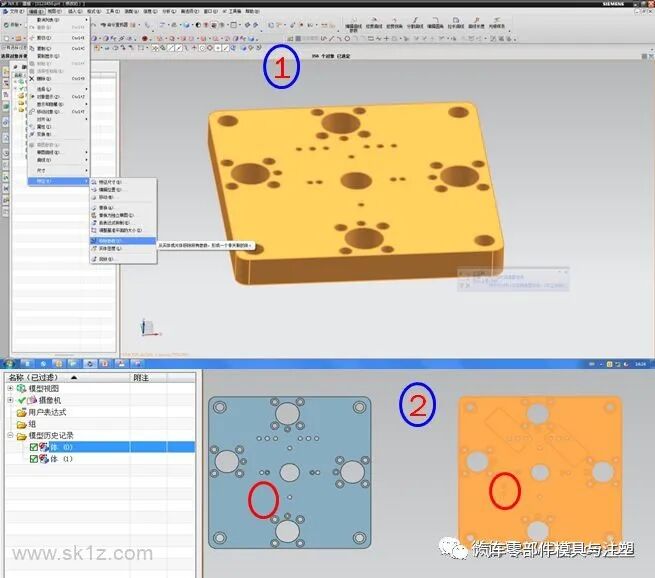

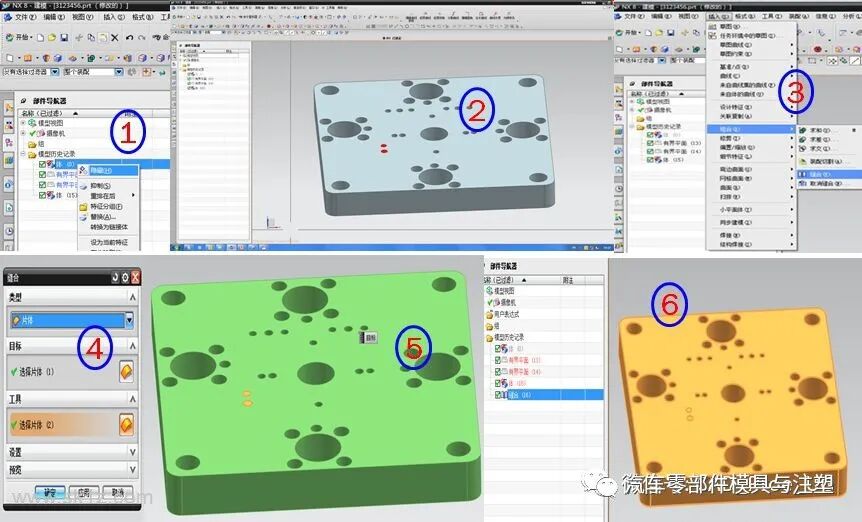

 在体（1）上单击右键如图1，点击（隐藏），如图2位上步复制粘贴生产的片体及有界平面修补的两个红色的片体，然后在菜单栏选择【插入–缝合–缝合】如图3所示，弹出如图4所示的对话框，目标体位复制粘贴生产的片体，工具位图5所示的黄色修补的片体，最后点击确定，如图6所示，步骤如下图：

6.转换为实体后仍然有两个圆圈如何取消掉？

  用替换面的方法给替换掉就可以了。

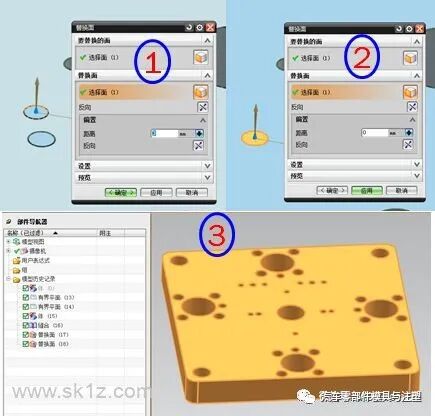

点击替换面按钮，出现出图1所示的对话框，【要替换的面选择小圆圈内的面，替换面选择圆圈附近的大平面】然后点击确定，效果如图2所示，最终效果如图3所示：

7.实体化后，在菜单栏【编辑】内找到最下面的【特征–移除体】按钮，打开后框选所有图元，点击确定，移除参数如图1所示，然后删除最前面的实体，最后效果及步骤如图2所示：
