开关电源里的特殊元件, 类型和用途你都知道吗?

01

特种二极管

1.1 快恢复二极管(FRD)

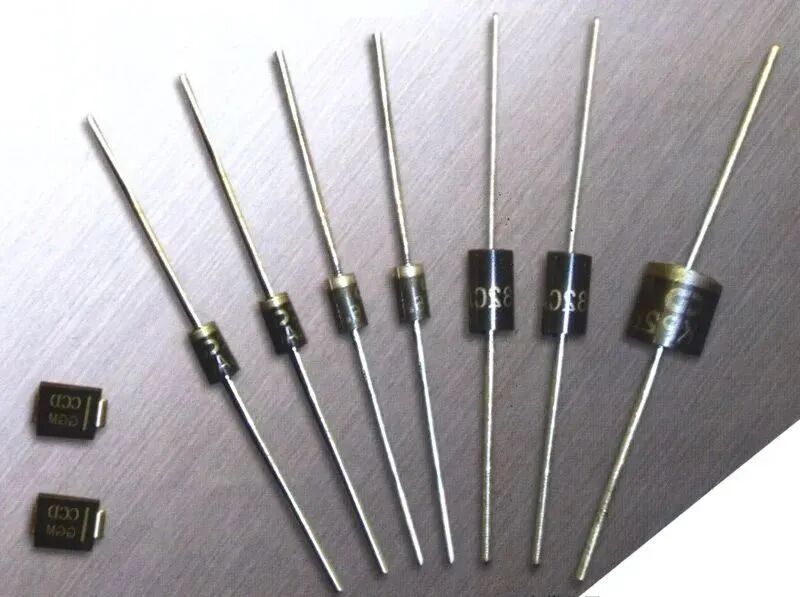

快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为0.6V~1V，正向电流为几安培至几千安培，反向峰值电压可达几百伏特至几千伏特，可用作开关电源中的输出整流管、一次侧钳位保护电路的阻塞二极管。

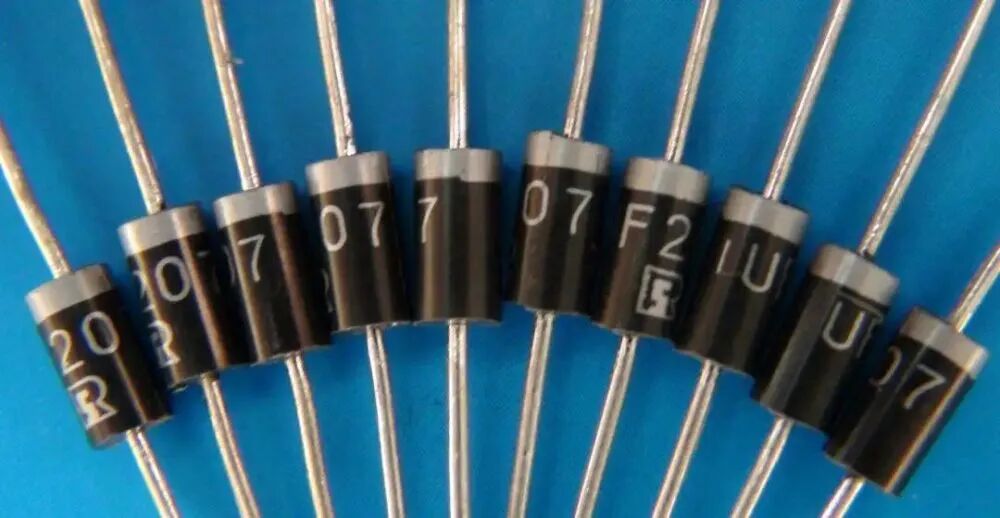

快恢复二极管

1.2 超快恢复二极管(SRD)

超快恢复二极管则是在快恢复二极管基础上发展而成的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒，可用作开关电源适配器输出整流管、阻塞二极管、反馈电路中的整流管。

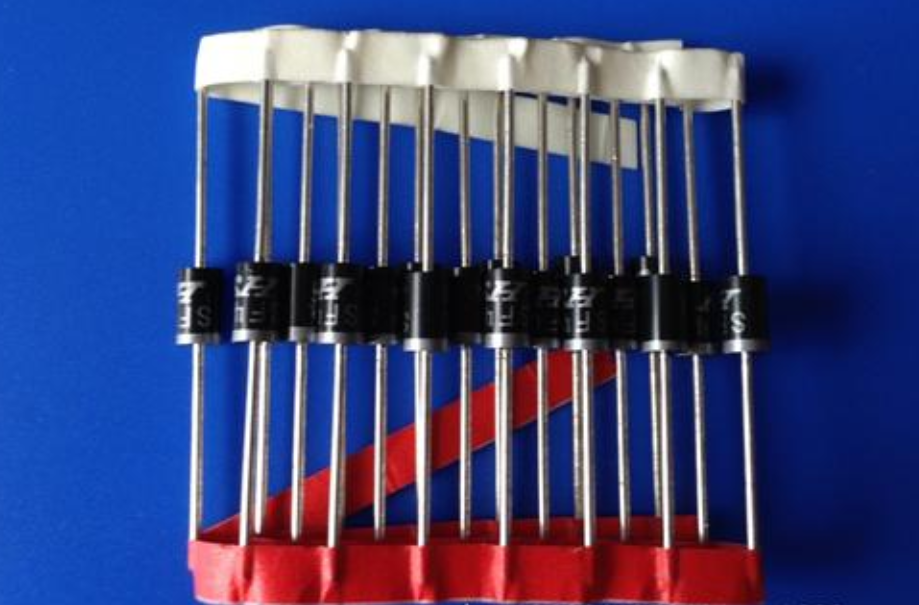

超快恢复二极管

1.3 肖特基二极管(SBD)

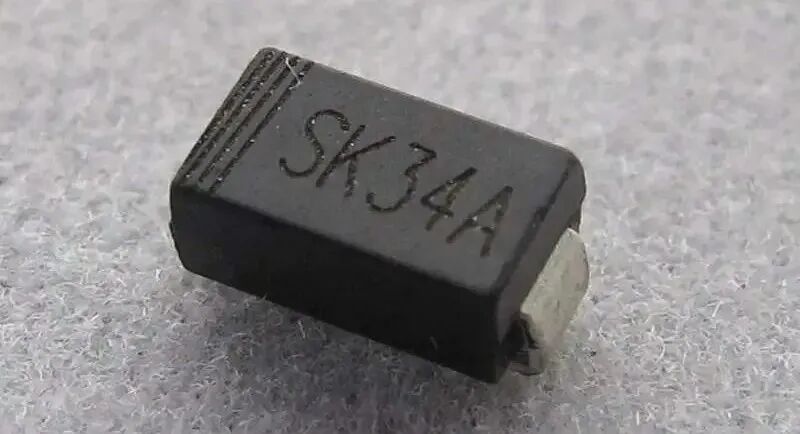

全称为肖特基势垒二极管，它属于低电压、低功耗、大电流、超高速半导体功率器件，其反向恢复时间可小到几纳秒，正向导通压降仅为0.4V左右，整流电流可达几十至几百安培。特别适合做开关电源充电器低压输出电路中的整流二极管、续流二极管。

肖特基二极管

1.4 瞬变变压抑制二极管(TVS)

亦称瞬态电压抑制器，其响应速度极快、钳位电压稳定，是一种新型过电压保护器件，可用来保护开关电源PWM集成电路、MOS功率器件以及其他对电压敏感的半导体器件。

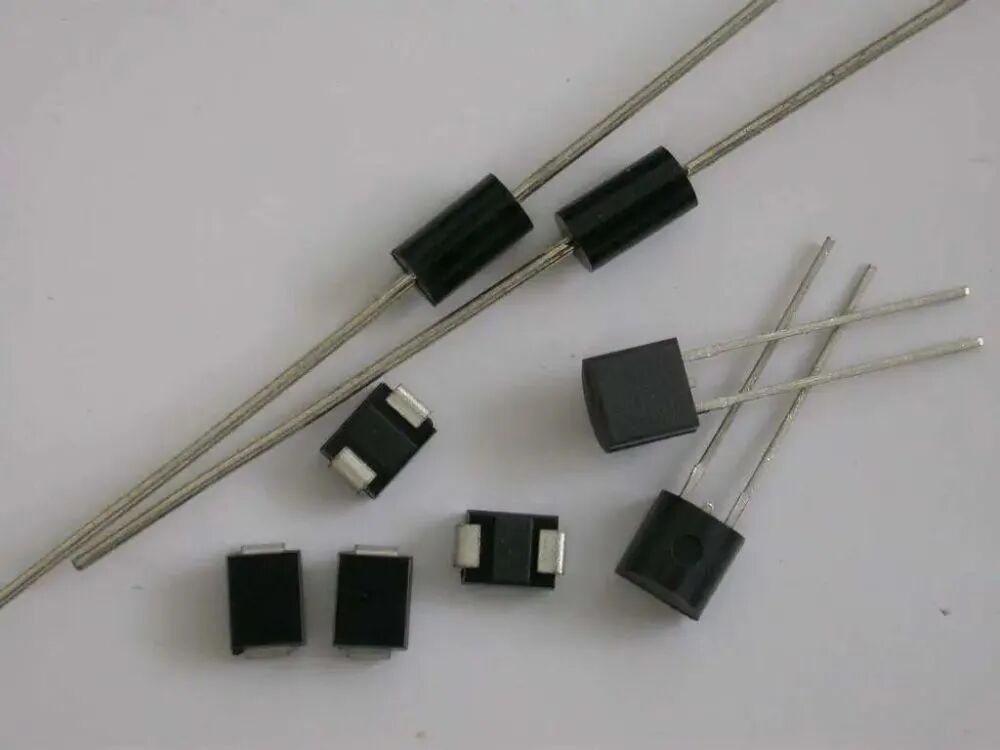

瞬变变压抑制二极管

1.5 双向触发二极管(DIAC)

亦称二端交流器件，常与晶闸管配套使用，构成开关电源变压器输出过电压保护电路。

双向触发二极管

02

特种电阻器

2.1 熔断电阻器(FR)

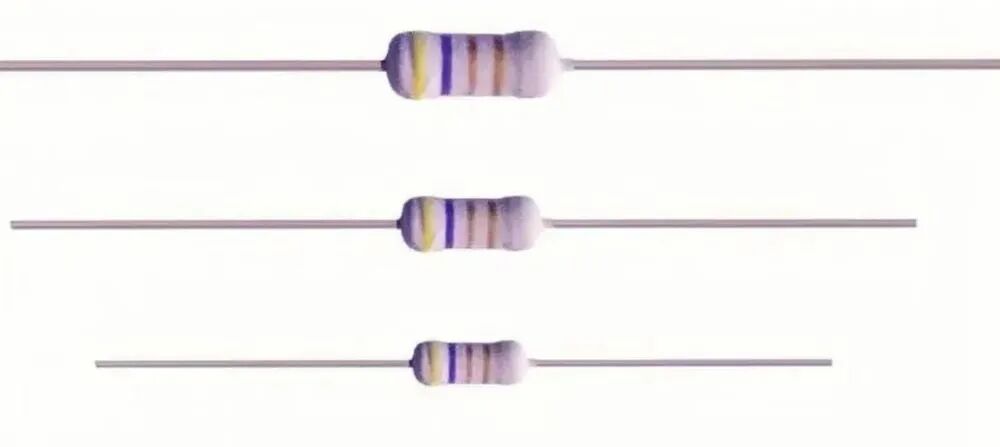

熔断电阻器亦称保险电阻器或可熔断电阻器，它兼有电阻器和熔断器的功能，熔断电流从几十毫安到几十安培，熔断时间为几秒至几十秒。

熔断电阻器

2.2 自恢复熔丝管(RF)

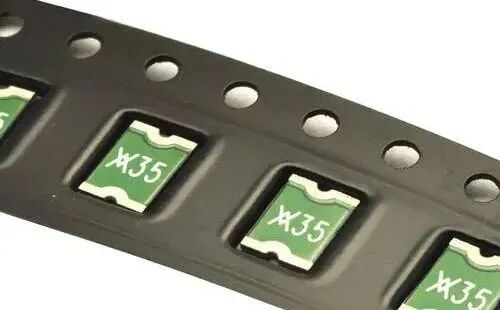

亦称自恢复保险丝，具有可自动复原的性能，反复使用，不需要维修更换。

自恢复熔丝管

2.3 软启动电阻

它属于负温度系数热敏电阻(NTCR)，其特点是标称阻值低(仅为1Ω~47Ω)、额定功率高(10~500W)、工作电流大(1~10A)，适合作开关电源适配器的启动保护元件。

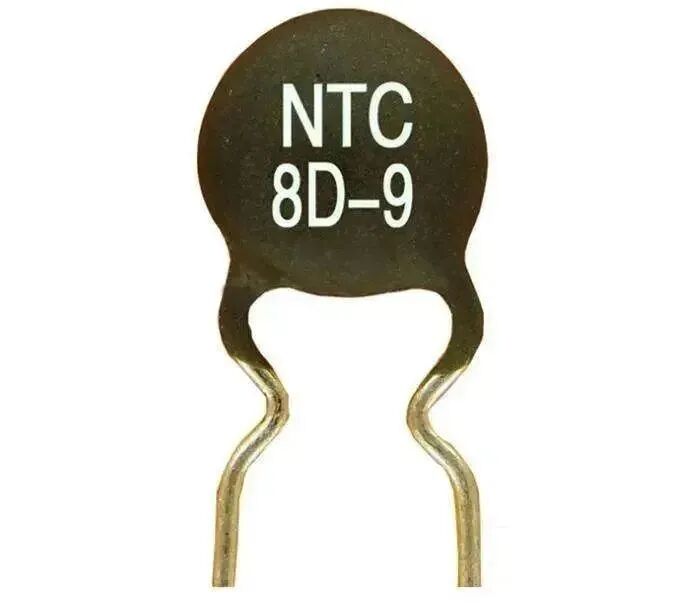

软启动电阻

2.4 压敏电阻器(VSR)

工作电压范围宽(6V~3000V，分若干档)，对过电压脉冲响应速度快(几纳秒至几十纳秒)，耐冲击电流的能力很强(可达100A~20Ka)，漏电流小(低于几微安至几十微安)，电阻温度系数低(小于0.05%/℃)，价格低廉。

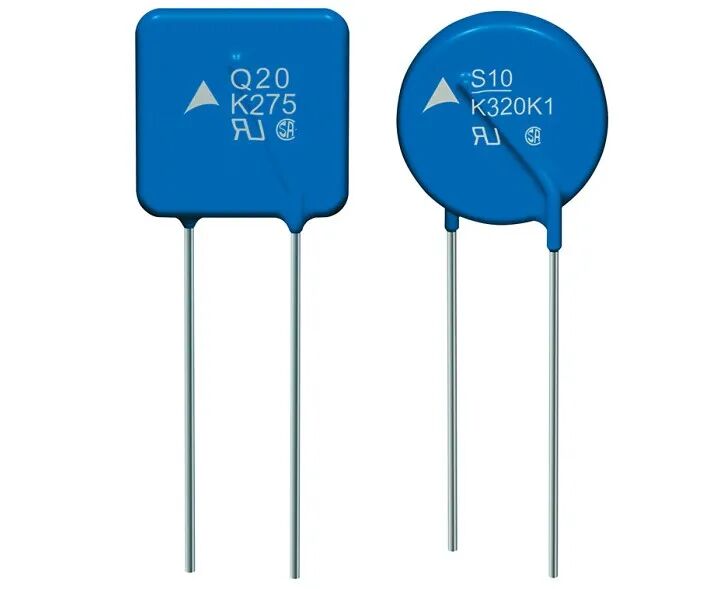

压敏电阻

可构成开关电源适配器的过电压保护电路、防雷击保护电路、消除火花电路、浪涌电压吸收回路等。

2.5 数字电位器(DCP)

与可调式开关稳压器配套使用，构成可编程开关稳压器。

数字电位器

03

晶闸管

3.1 单向晶闸管(SCR)

与双向触发二极管配套使用，构成过开关电源适配器的电压保护电路。

单向晶闸管(SCR)

3.2 双向晶闸管(TRIAC)

可构成开关电源交流输入侧的过电压保护电路。

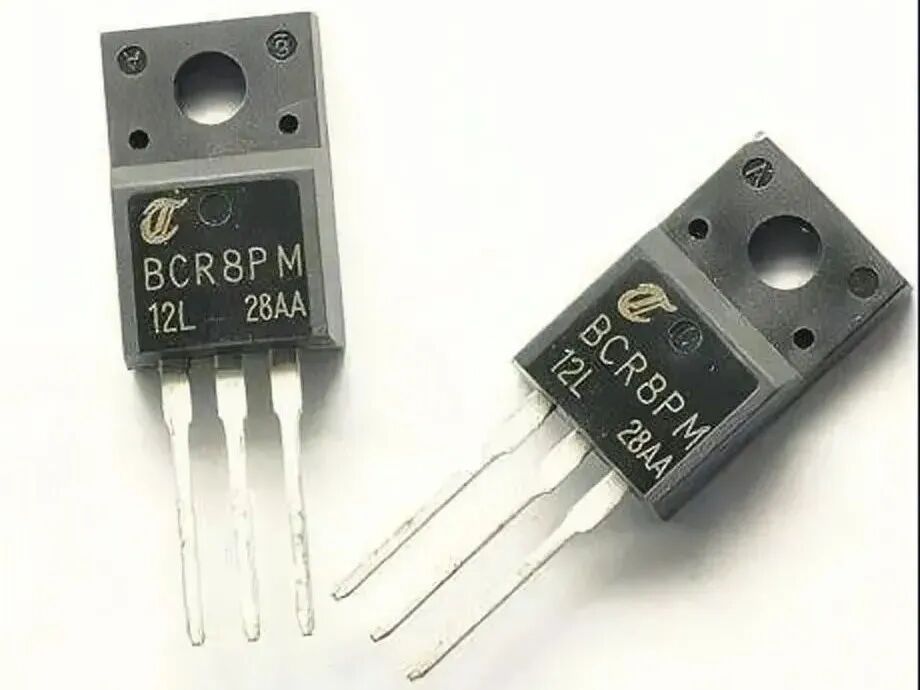

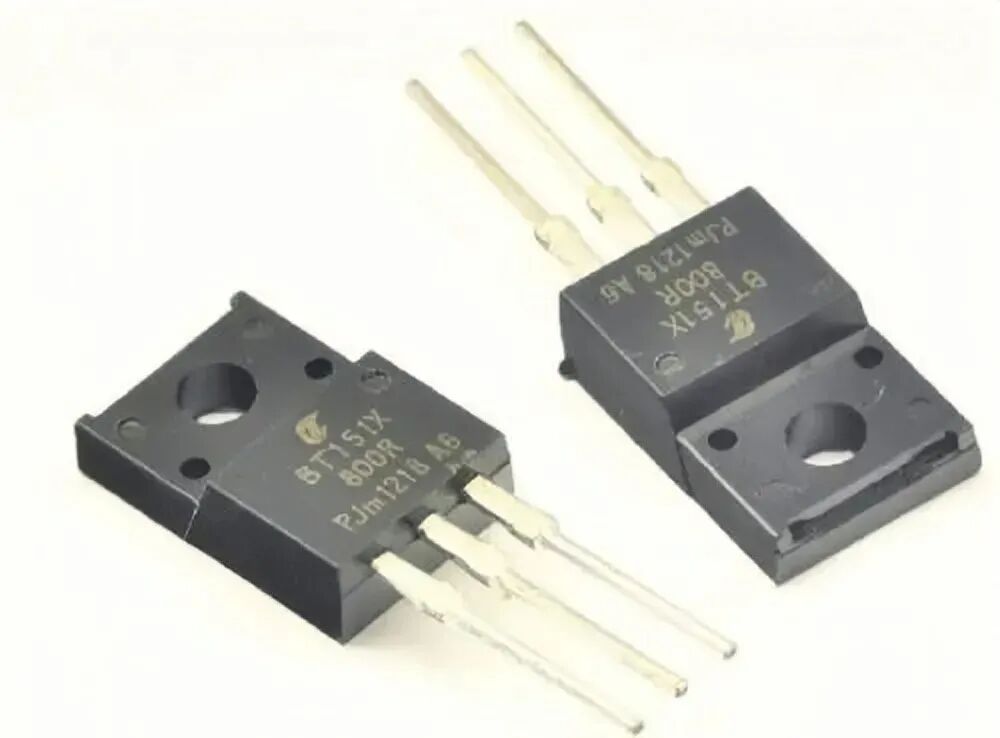

双向晶闸管

04

其他器件

4.1 光耦合器

线性光耦合器的电流传输比(CTR)与直流输入电流(If)的特性曲线具有良好的线性度。在传输小信号时，能使输出与输入呈线性关系，适合构成精密开关电源中的光藕反馈电路，并实现二次侧与一次侧的隔离。

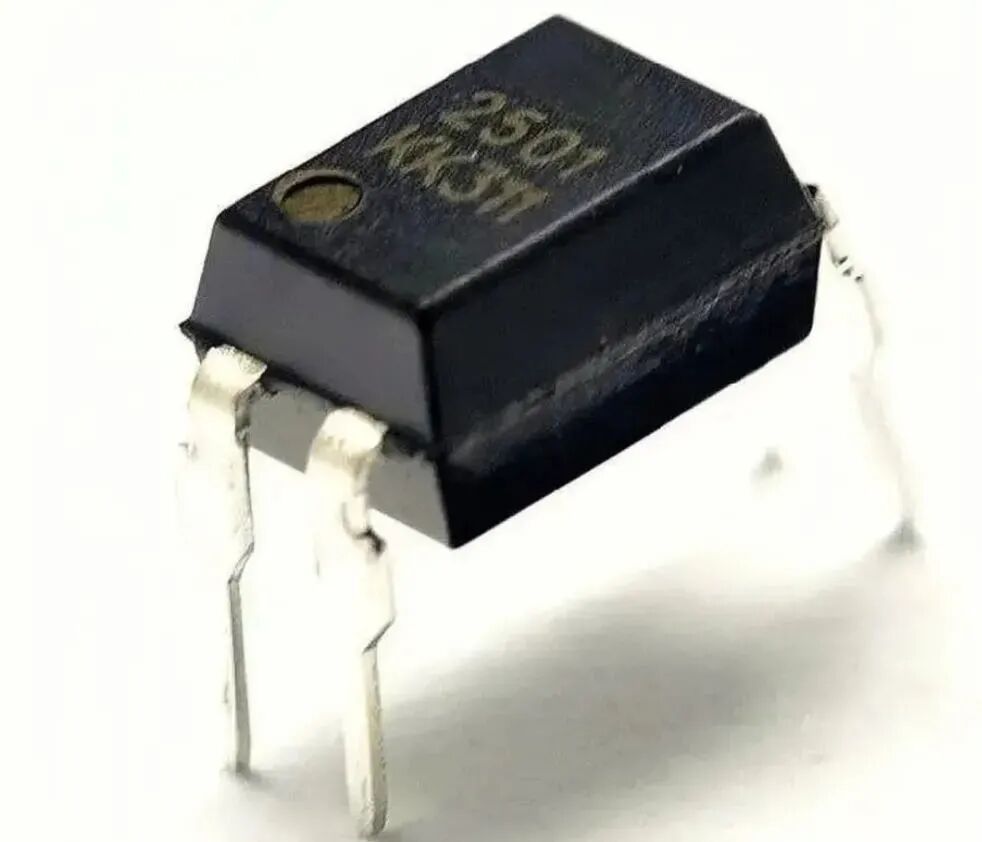

光耦

4.2 滤波器

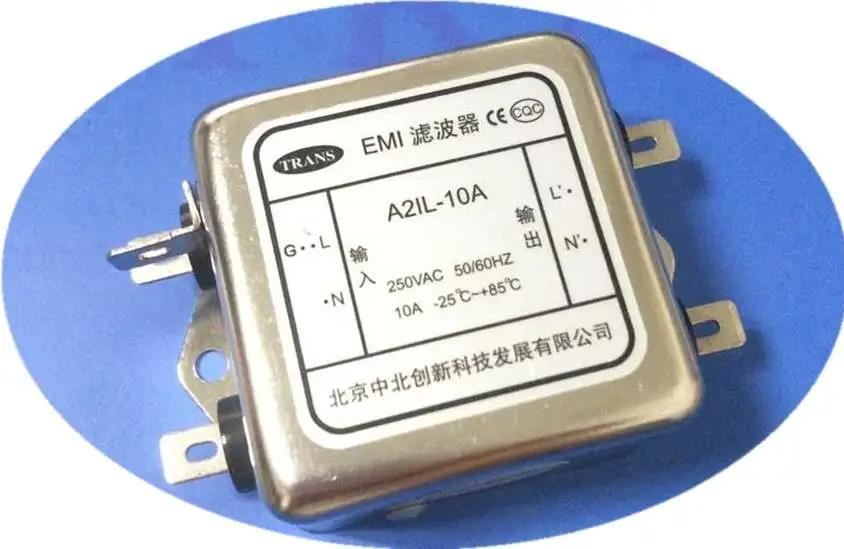

亦称EMI滤波器，它属于双向射频滤波器，一方面能滤除从交流线引入的外部电磁干扰；另一方面还可避免开关电源适配器向外部发出噪声干扰，能显著提高开关电源适配器的抗干扰能力，并使开关电源符合电磁兼容性(EMC)标准。

滤波器

4.3 可调式精密并联稳压器

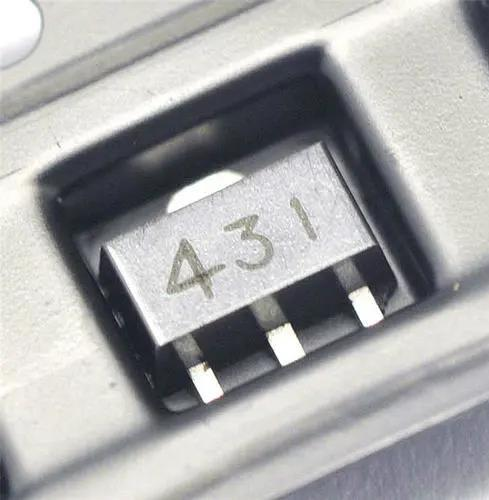

例如TL431，可广泛用于精密开关电源适配器、充电器中，还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

可调式精密并联稳压器

4.4 磁珠

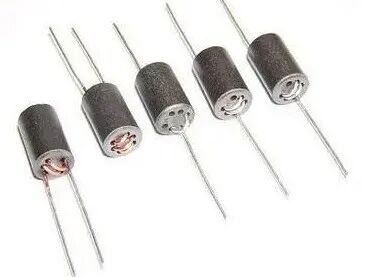

有管状、片状磁珠及磁珠阵列，能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。有管状、片状磁珠及磁珠阵列，能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。

磁珠
