低压断路器的接线方式详解

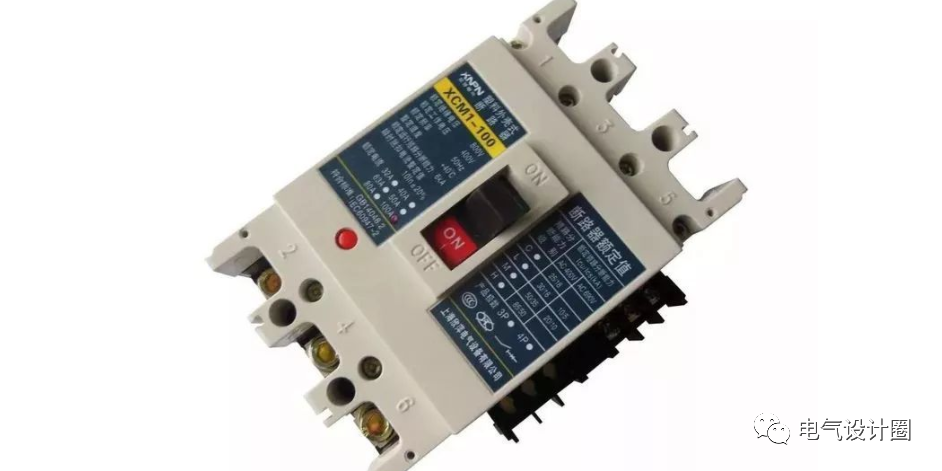

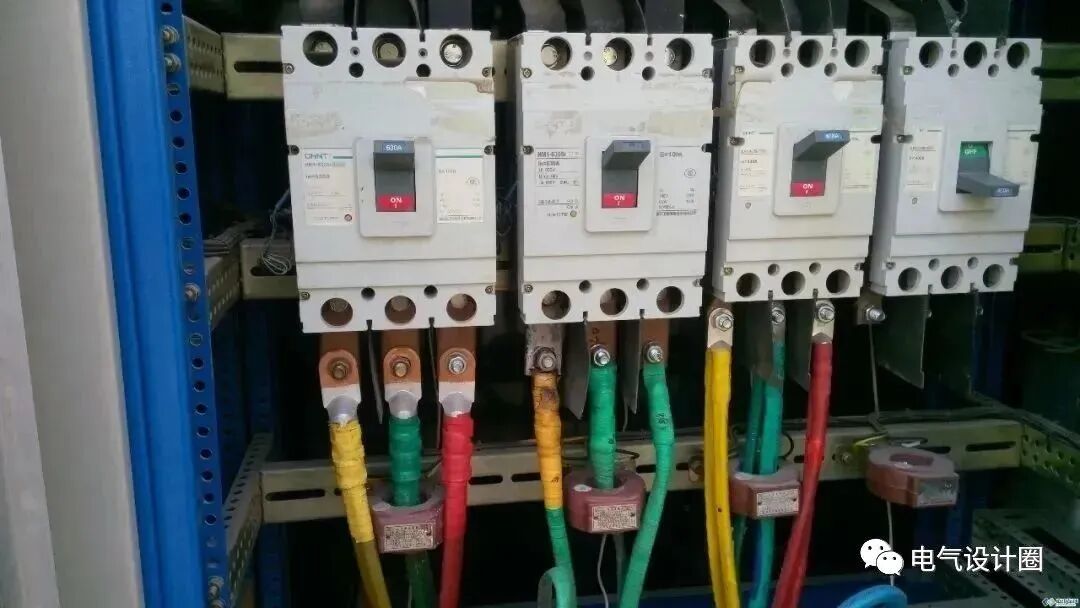

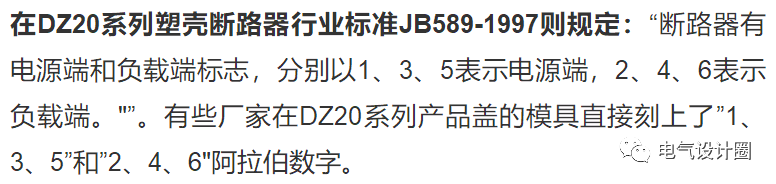

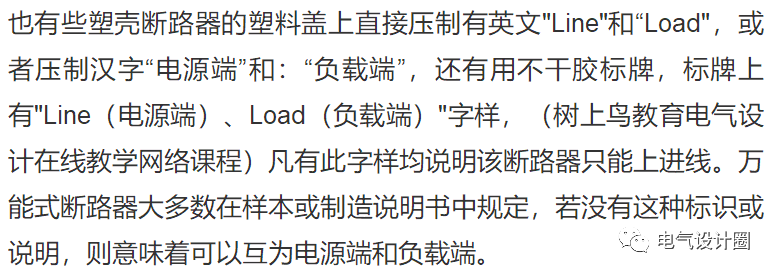

断路器垂直正向安装或横向安装时，以断路器面板上铭牌的字或标识做参数，将断路器上方的接线端作为电源的进线端，又名电源端，将断路器下方的接线端作为负载的连接端，又名负载端，这种接线方式，称为上进线；反之将断路器上进线中的电源端当作负载端，负载端作为电源端来使用的接线方式，称为下进线。下面我们具体来了解一下低压断路器：典型的母联形式和不同的结构有不同的上下进线方式，希望对大家有所帮助。

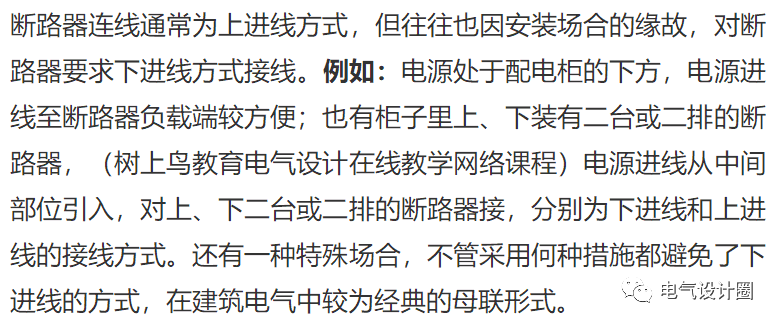

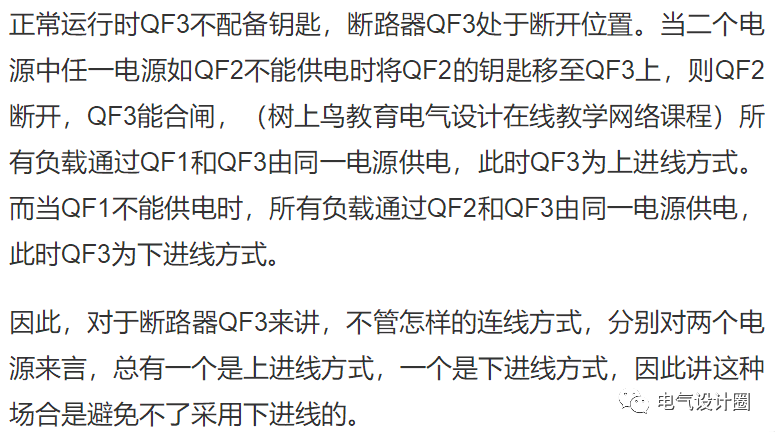

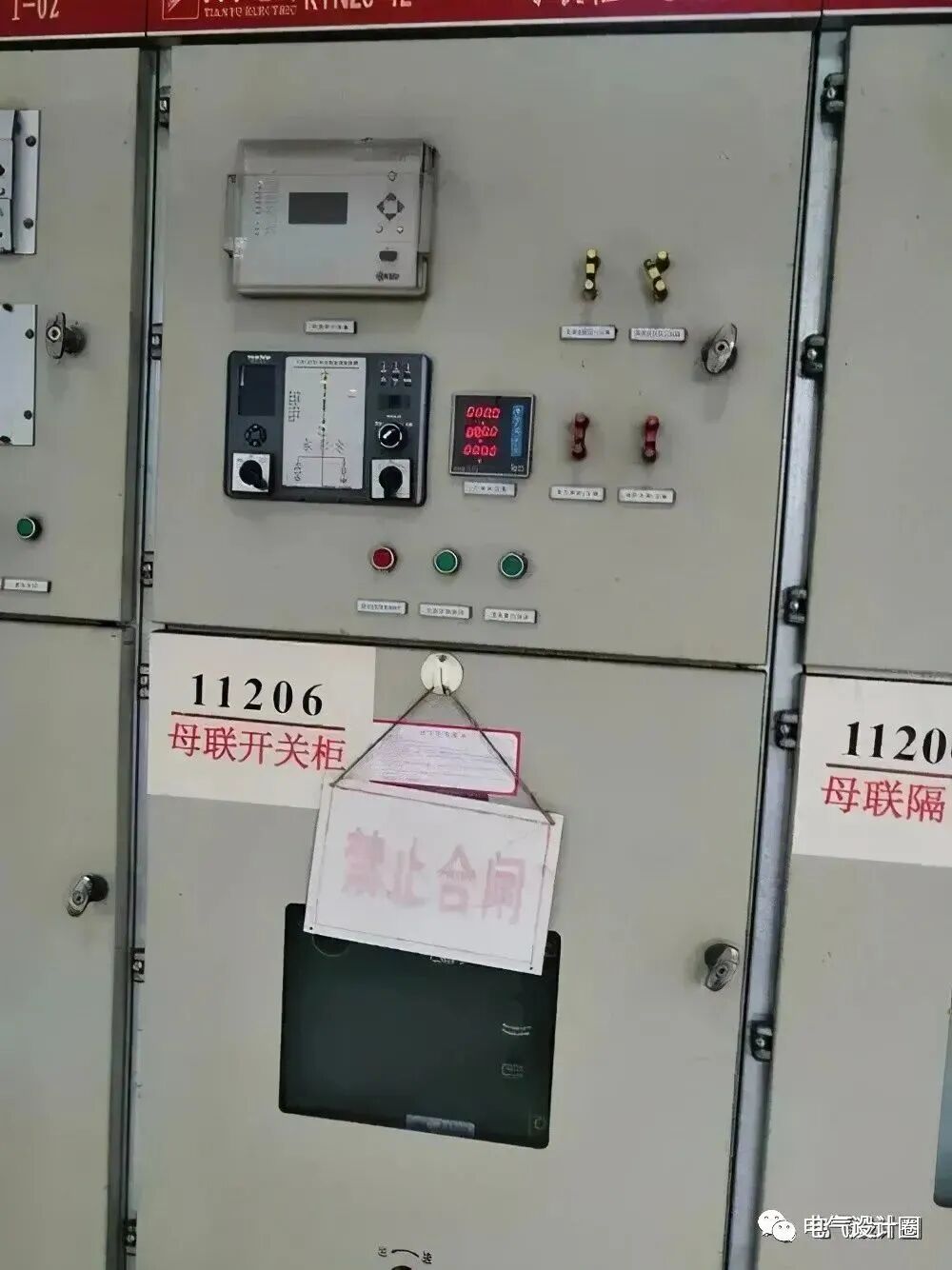

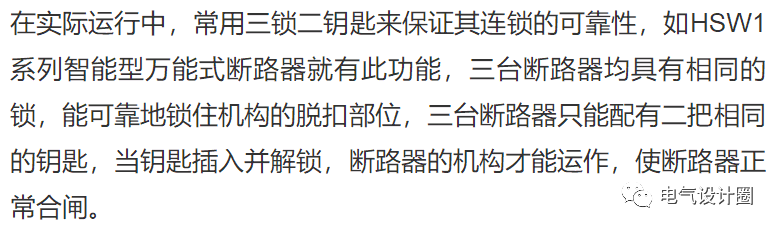

（1）典型的母联形式

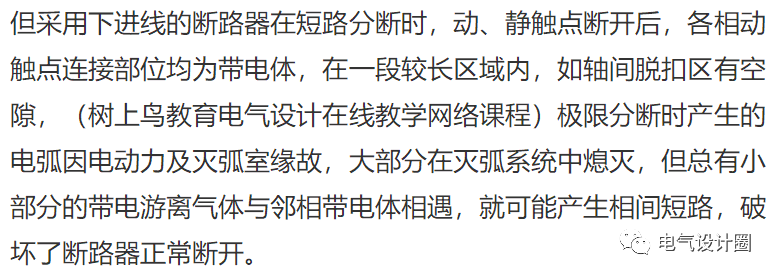

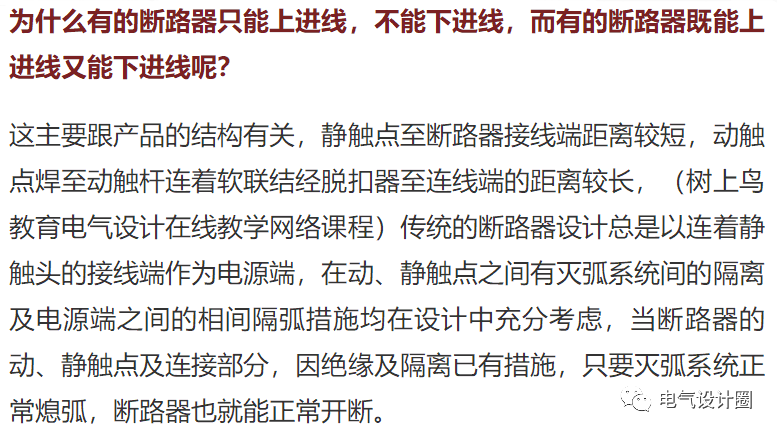

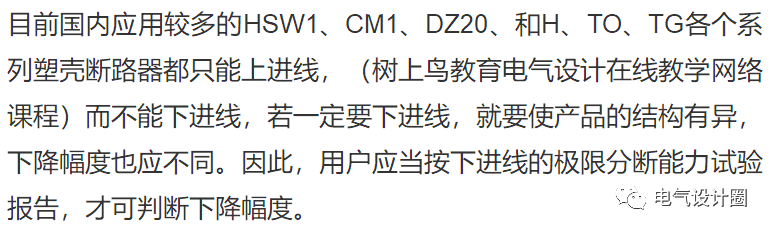

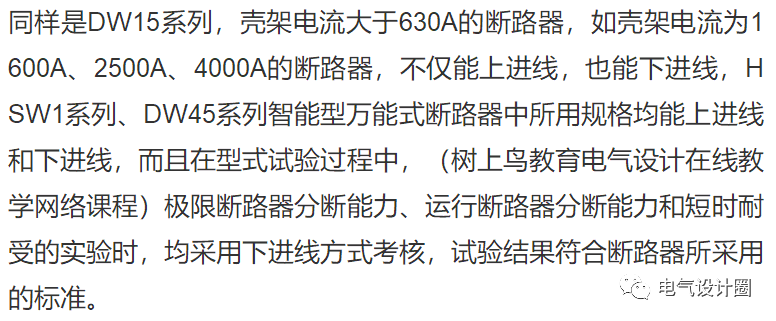

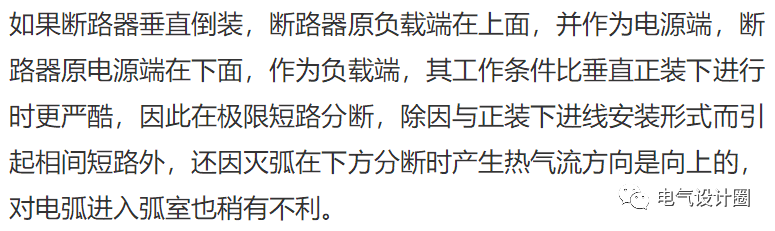

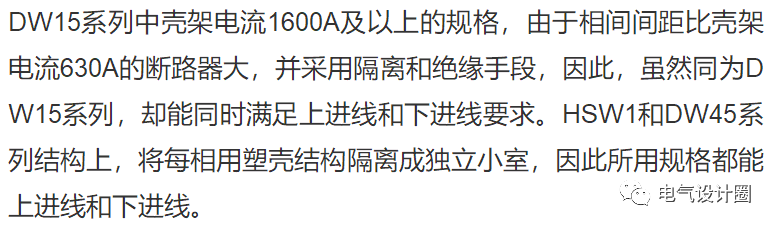

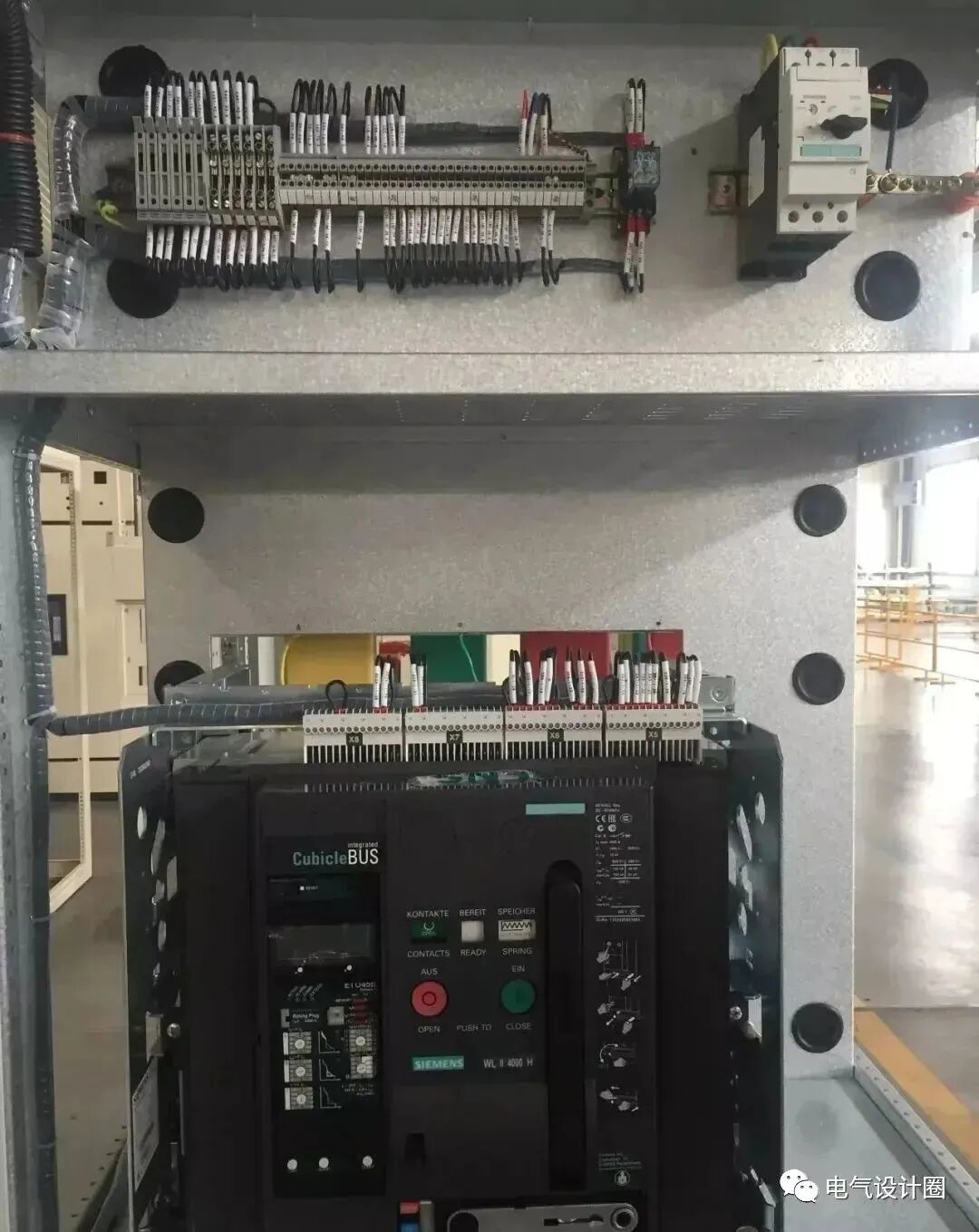

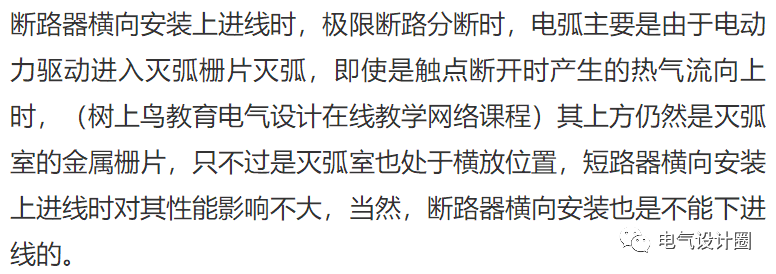

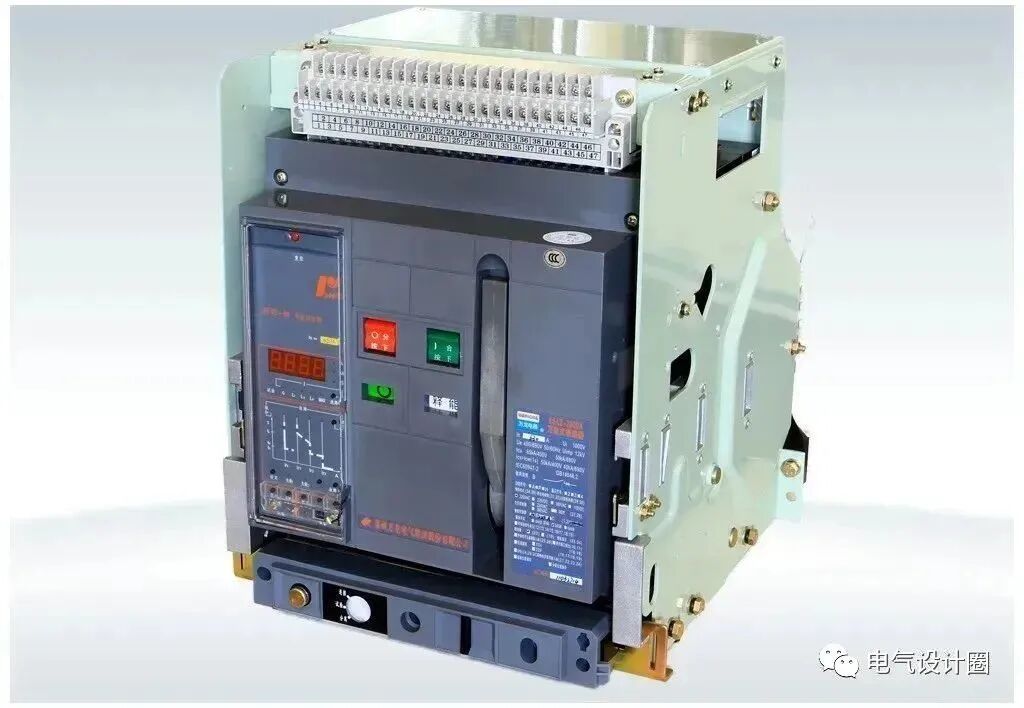

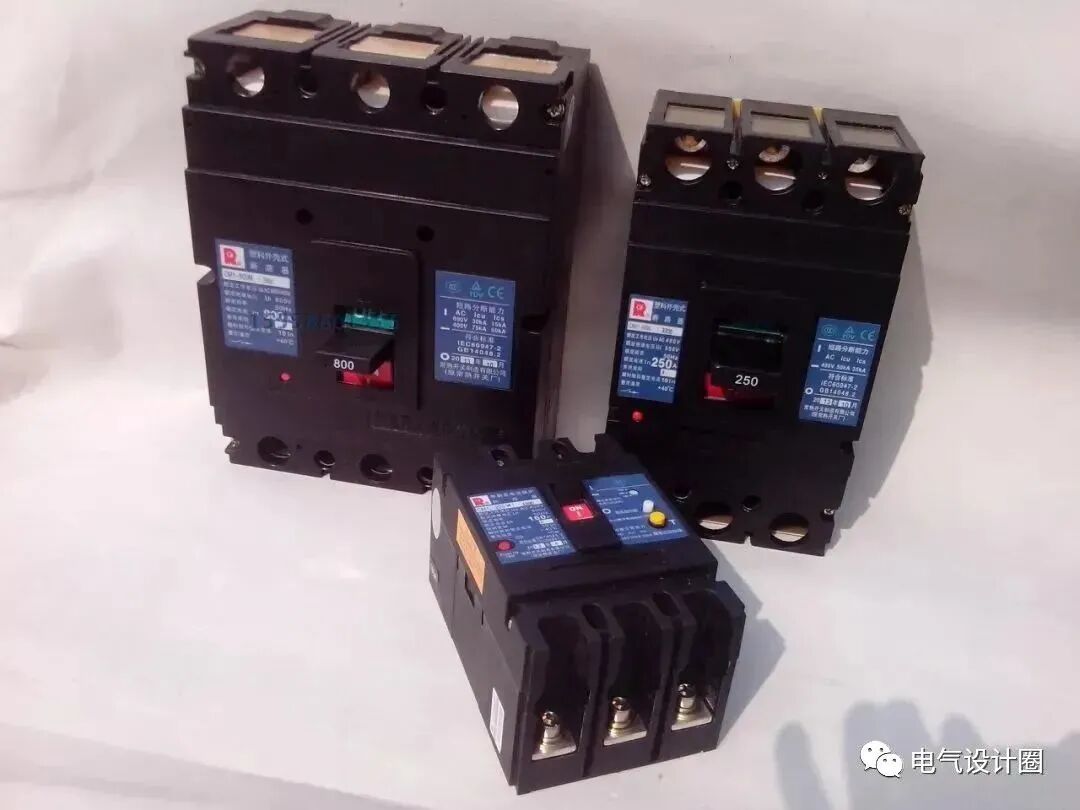

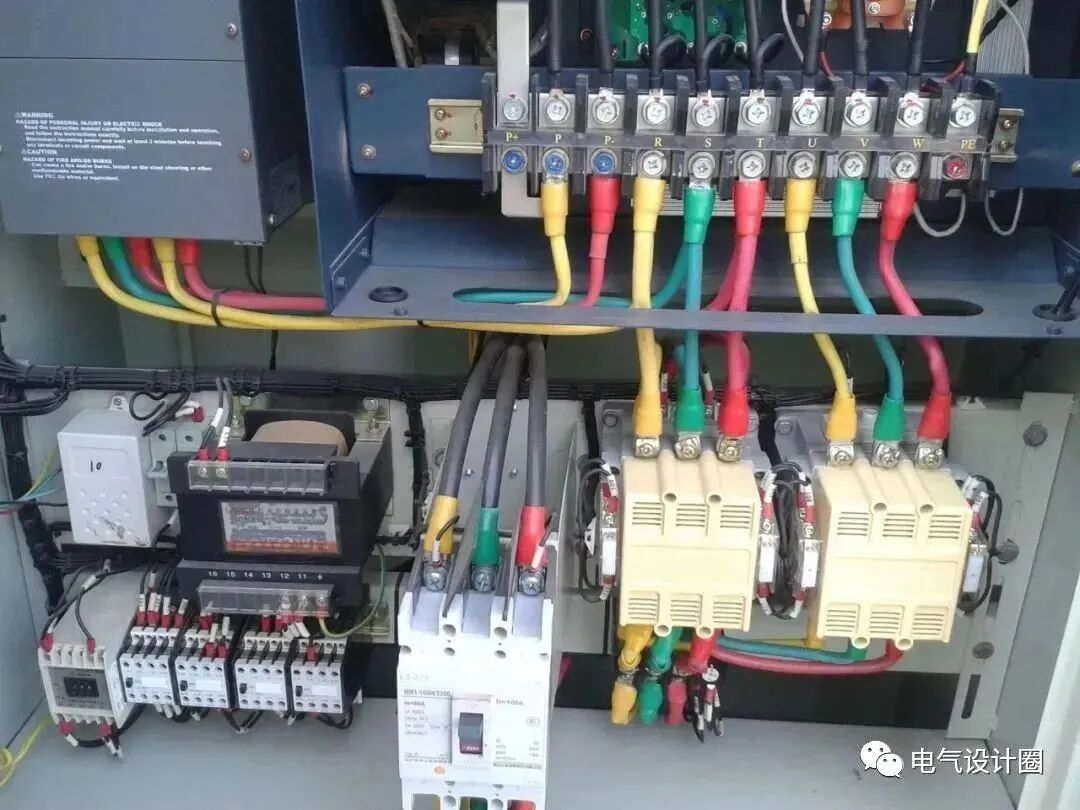

（2）不同的结构有不同的上下进线方式

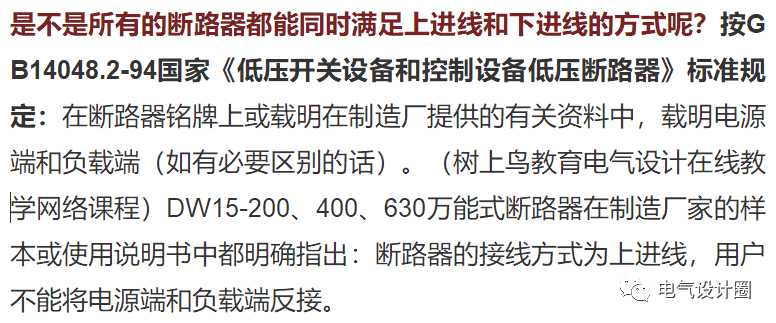

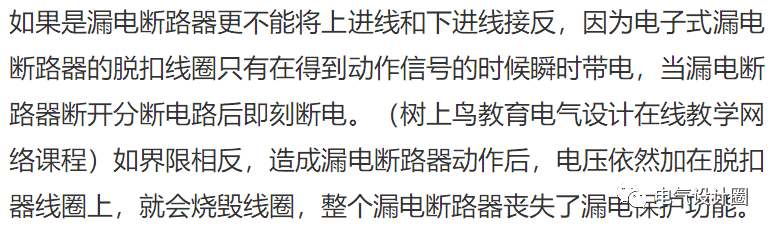

（3）低压断路器的接线方式总结
