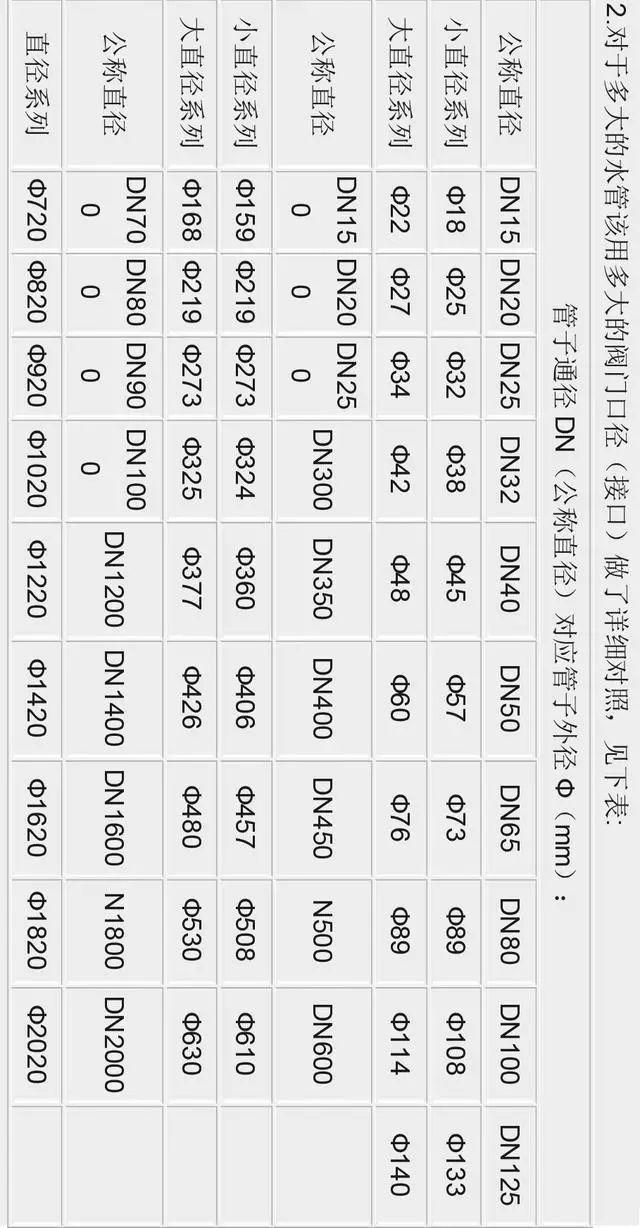

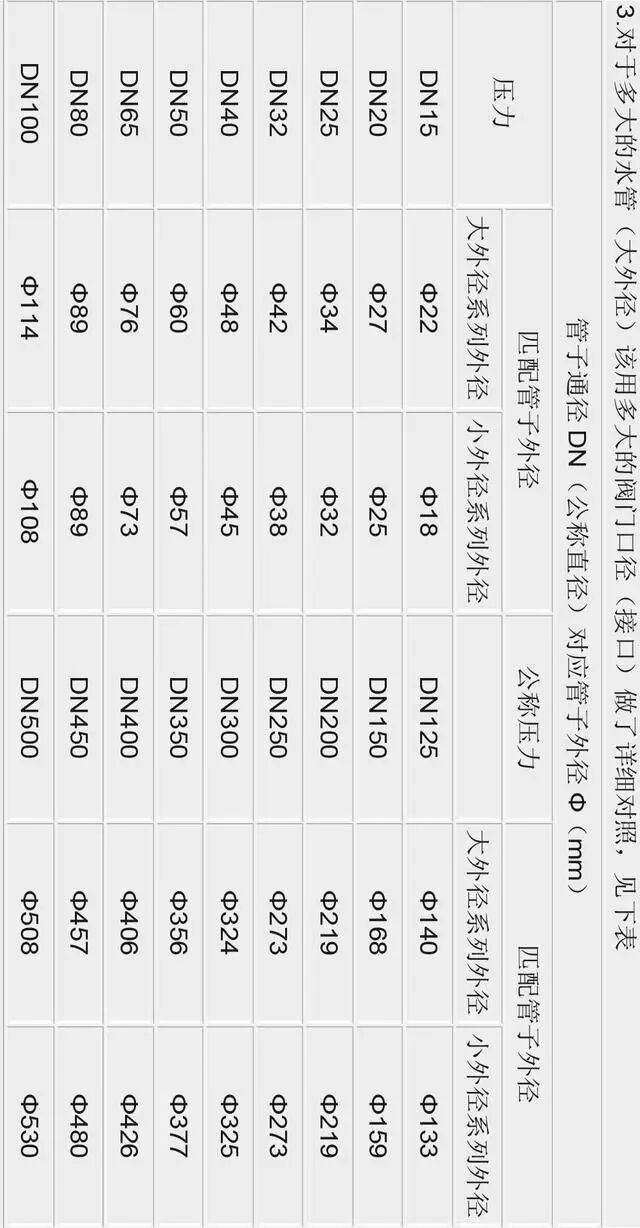

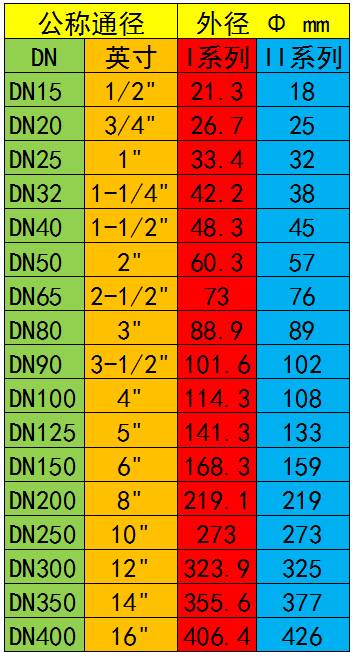

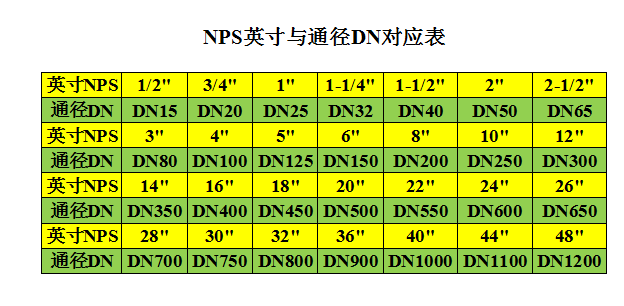

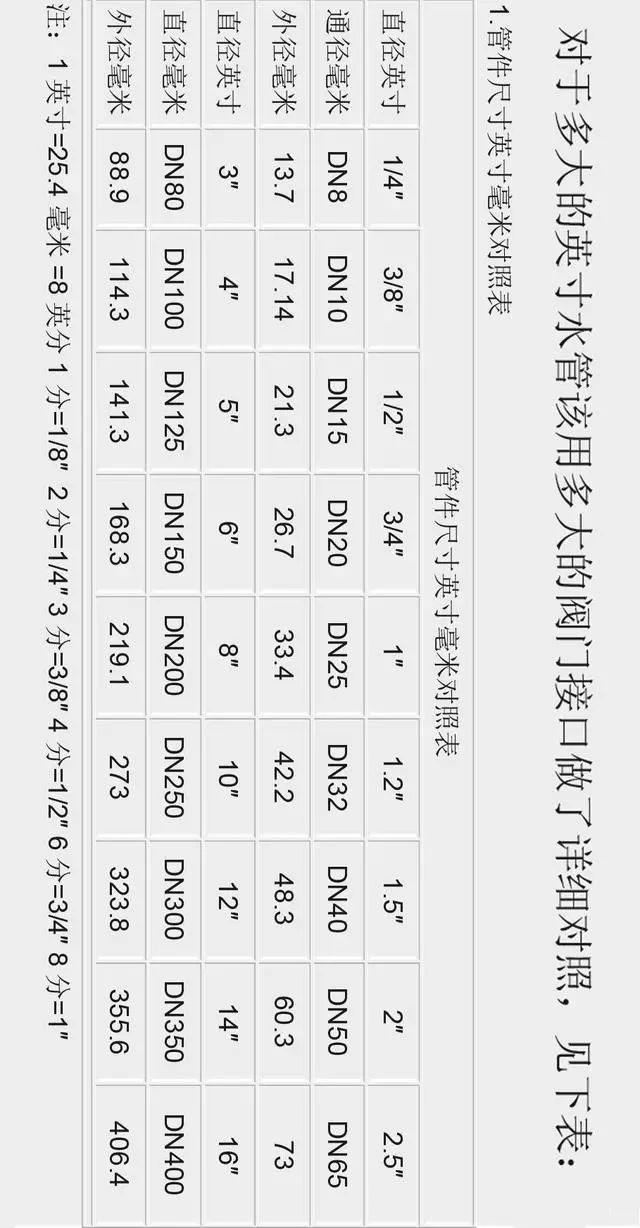

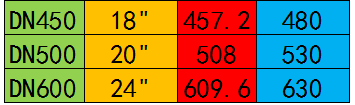

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？

化工交流

2022年5月17日 11:48

在工厂工作时，你可留意过管道上的标识和色彩吗？它的颜色可有什么讲究？宽度、样式可有要求？DN、Φ、D又有什么关系？

管道颜色

管道颜色可有什么讲究？

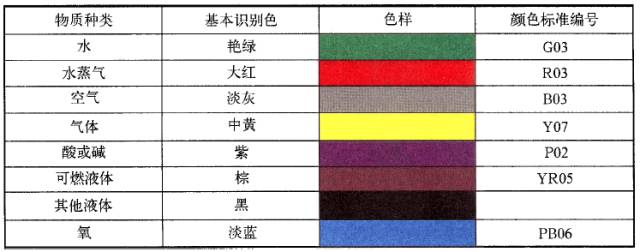

现行的标准里规定的8种识别颜色，代表了8种物质种类，他们的颜色样板及标准编号如下所示。

8种颜色就能区分管道？别急，我们还有符号呢！

管道符号

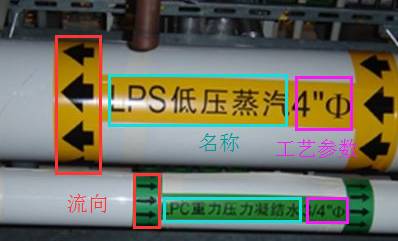

识别符号一般是由名称、流向和主要工艺参数组成。

名称

可以是物质全称，如氧气、甲醇；也可以是化学分子式，如O₂，CH₃OH。

流向

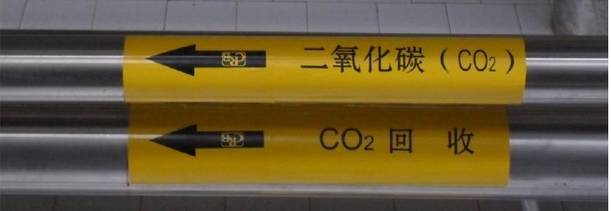

工业管道内物质的流向一般直接用箭头表示。

也可以用标牌指向。

如果管道里的物质是双向，就用双向箭头表示。

危险警示

当管道内的物质为危险化学品的时候，管道就要设置危险标志了。

危险标志什么样？

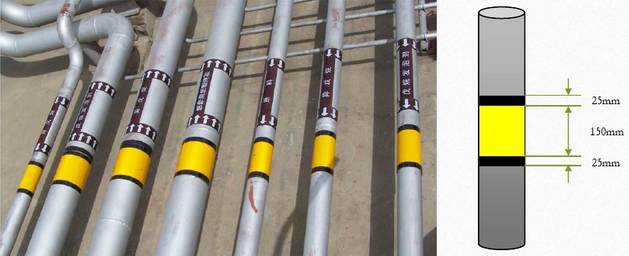

在管道上涂150mm宽黄色，在宽黄色两侧各涂25mm宽黑色的色环或色带。

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图10

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图11

消防标识

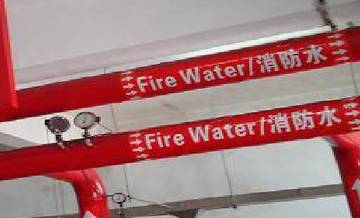

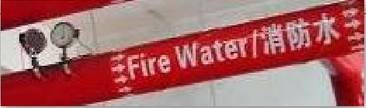

标准中规定了工业生产中应设置消防专用管道，并在管道上标识出来。

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图12

这些标识有啥用？

1、对管道可视化，预知管道危险性，防止误碰设备，预防事故的发生，提高管道操作、维护的效率。

2、识别管道内的物质方便了，避免设备检修上发生误判的事件。

还不会做管道标识？

让我们看看管道标识的5种呈现方法。

1、管道全长上的标识

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图13

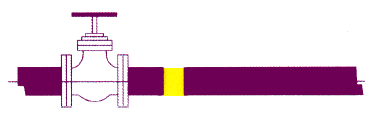

2、在管道上以宽为150mm的色环标识

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图14

3、在管道上以长方形的识别色标牌标识

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图15

4、在管道上以带箭头的长方形识别色标牌标识

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图16

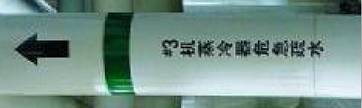

5、在管道上以系挂的识别色标牌标识

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图17

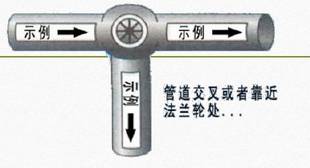

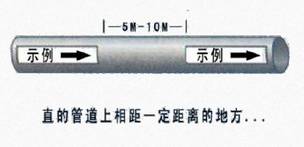

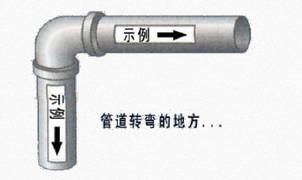

管道标识一般设置在什么位置呢？

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图18

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图19

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图20

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图21

管道色环尺寸是固定不变的吗？

《GB7231-2003》中规定在管道上以宽为150mm的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。所以根据现场情况，管道色环的大小可做相应的调整。

《GB7231-2003》对应的管道色环尺寸如下表所示。

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图22

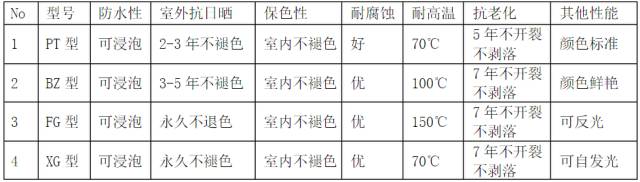

这些工业管道色环的性能有什么要求？

“红、绿、黄、蓝、白”色的工业管道有什么意思？DN、Φ、D又有什么关系？的图23

附工业管道涂颜色和注字规定表
序号	介质名称	涂色	管道注字名称	注字颜色
1	工业水	绿底白字	上水	白
2	井水	绿底白字	井水	白
3	生活水	绿底白字	生活水	白
4	过滤水	绿底白字	过滤水	白
5	循环上水	绿底白字	循环上水	白
6	循环下水	绿底白字	循环回水	白
7	软化水	绿底白字	软化水	白
8	清静下水	绿底白字	净化水	白
9	热循环回水(上)	暗红白字	热水(上)	白
10	热循环回水	暗红白字	热水(回)	白
11	消防水	绿底红字	消防水	红
12	消防泡沫	红底白字	消防泡沫	白
13	冷冻水(上)	淡绿红字	冷冻水	红
14	冷冻回水	淡绿红字	冷冻回水	红
15	冷冻盐水(上)	淡绿红字	冷冻盐水(上)	红
16	冷冻盐水(回)	淡绿红字	冷冻盐水(回)	红
17	低压蒸汽	红底白字	低压蒸汽	白
18	中压蒸汽	红底白字	中压蒸汽	白
19	高压蒸汽	红底白字	高压蒸汽	白
20	过热蒸汽	暗红白字	过热蒸汽	白
21	蒸汽回水冷凝液	暗红绿字	蒸汽冷凝液(回)	绿
22	废气的蒸汽冷凝液	暗红黑字	蒸汽冷凝液(废)	黑
23	空气(压缩空气)	深蓝白字	压缩空气	白
24	仪表用空气	深蓝白字	仪表空气	白
25	氧气	天蓝黑字	氧气	黑
26	氢气	深绿红字	氢气	红
27	氮(低压气)	黄底黑字	低压氮	黑
28	氮(高压气)	黄底黑字	高压氮	黑
29	仪表用氮	黄底黑字	仪表用氮	黑
30	二氧化氮	黑底黄字	二氧化氮	黄
31	真空	白底天蓝	真空	天蓝
32	氨气	黄底黑字	氨	黑
33	液氨	黄底黑字	液氨	黑
34	氨水	黄底绿字	氨水	绿
35	氯气	草绿白字	氯气	白
36	液氨	草绿白字	纯氯	白
37	纯碱	粉红白字	纯碱	白
38	烧碱	深蓝白字	烧碱	白
39	盐碱	灰底黄字	盐酸	黄
40	硫酸	红底白字	硫酸	白
41	硝酸	管本色	硝酸	蓝
42	醋酸	管本色	醋酸	绿
43	煤气等可燃气体	紫底白字	煤气(可燃气体)	白
44	可燃液体	银白黑字	油类(可燃液体)	黑
45	物料管道	红底黄字	按管道介质注字	黄
