直观看图，帮助理解变压器铁心的空载损耗工艺系数(1)——三相三柱式铁心

前言

       变压器铁心结构形式多样，平面的有单相双柱式、单相单柱旁轭式、单相双柱旁轭式、三相三柱式、三相五柱式、三相卷铁心式，还有三相立体卷铁心结构。变压器的空载损耗工艺系数对空载损耗影响极大，一方面，铁心的材质、剪切加工、叠积过程都会对其性能产生劣化影响，另一方面，铁心自身的结构也对空载损耗工艺系数影响甚大。

       铁心材质、剪切加工、叠积过程对工艺系数的影响可通过铁心退火来消除，一般容易理解。铁心结构对空载损耗工艺系数影响涉及到谐波磁通、硅钢取向特性、磁通分布等较深层次内容，单纯文字理解与头脑相像有一定难度。尝试以直观的仿真动图及曲线图来展示不同铁心结构下，通过铁心柱和铁轭中磁通密度分布及相应绕组的感应电压波形，来分析空载损耗工艺系数。

1. 三相三柱式铁心结构


铁心和铁轭中磁通密度和磁力线随时间变化。

关注点：局部高磁密

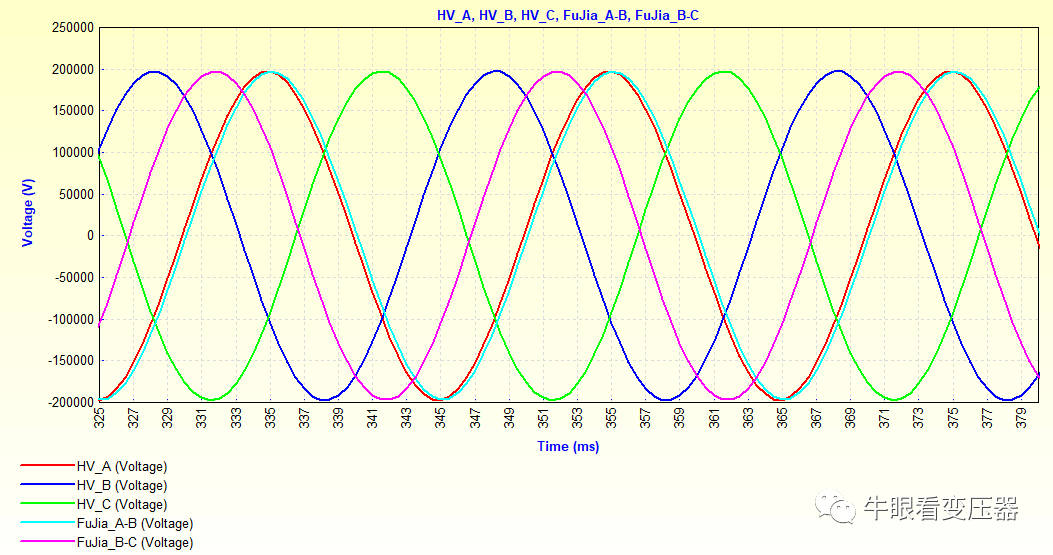

感应电压的波形

关注点：完美正弦波。

注：铁心的硅钢片没有设置各向异性的特性，会对仿真有一定影响，请自行判断。
