用SolidWorks画叶轮推进器装配体里的叶轮零件

张伟一

2022年11月1日 14:21

浏览：2810 收藏：1

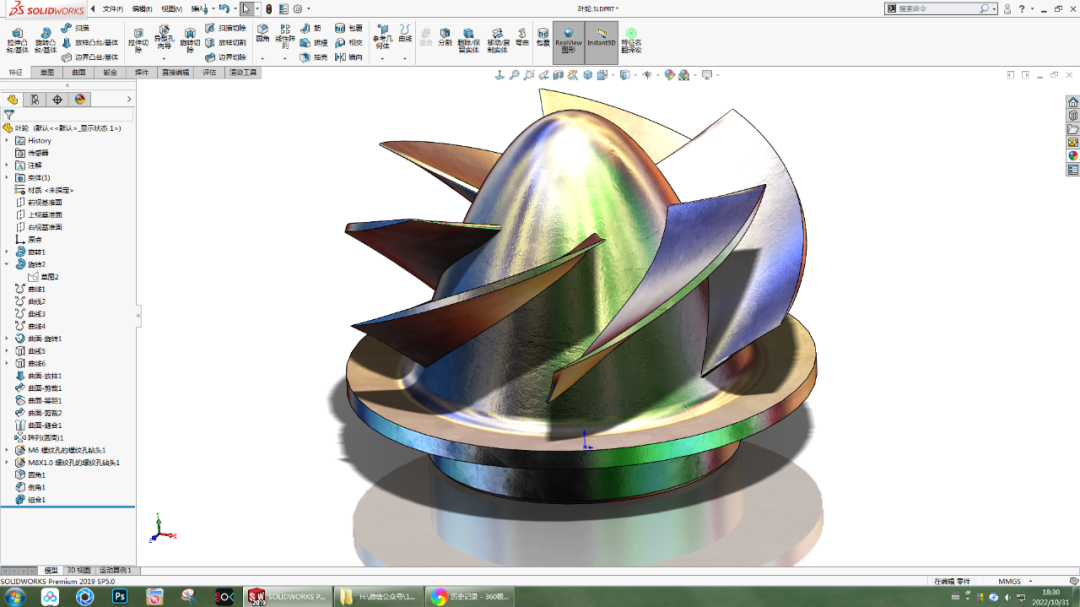

叶轮

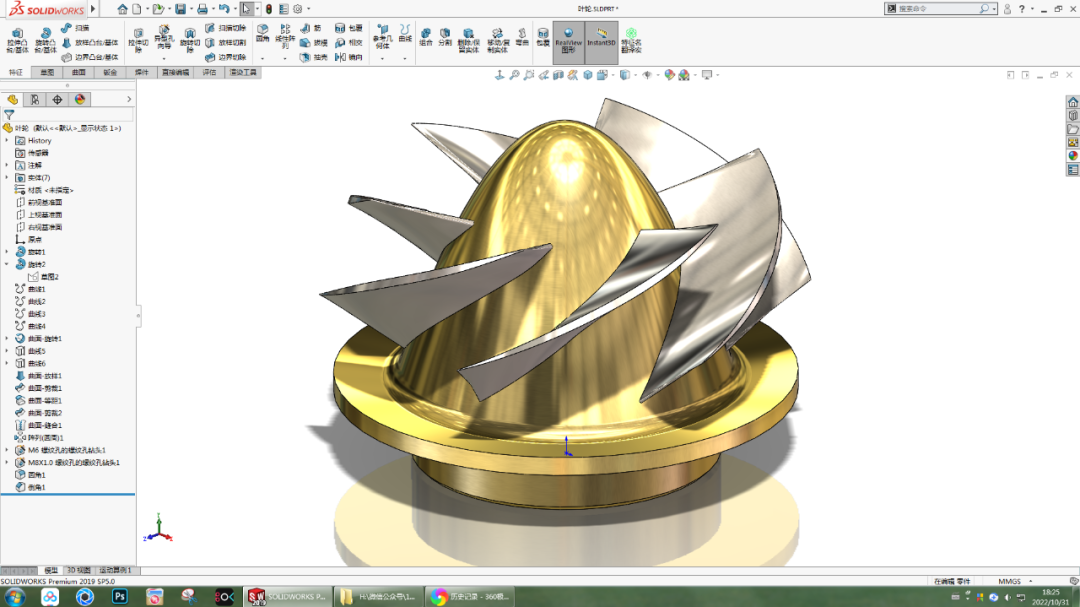

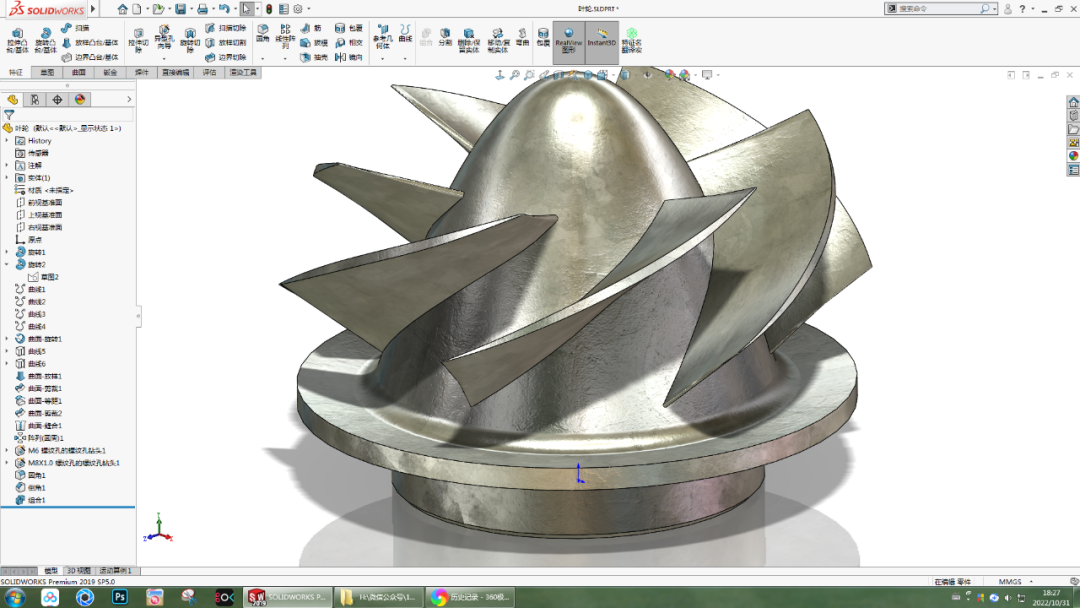

用SolidWorks画叶轮推进器装配体里的叶轮零件的图1

用SolidWorks画叶轮推进器装配体里的叶轮零件的图2

用SolidWorks画叶轮推进器装配体里的叶轮零件的图3

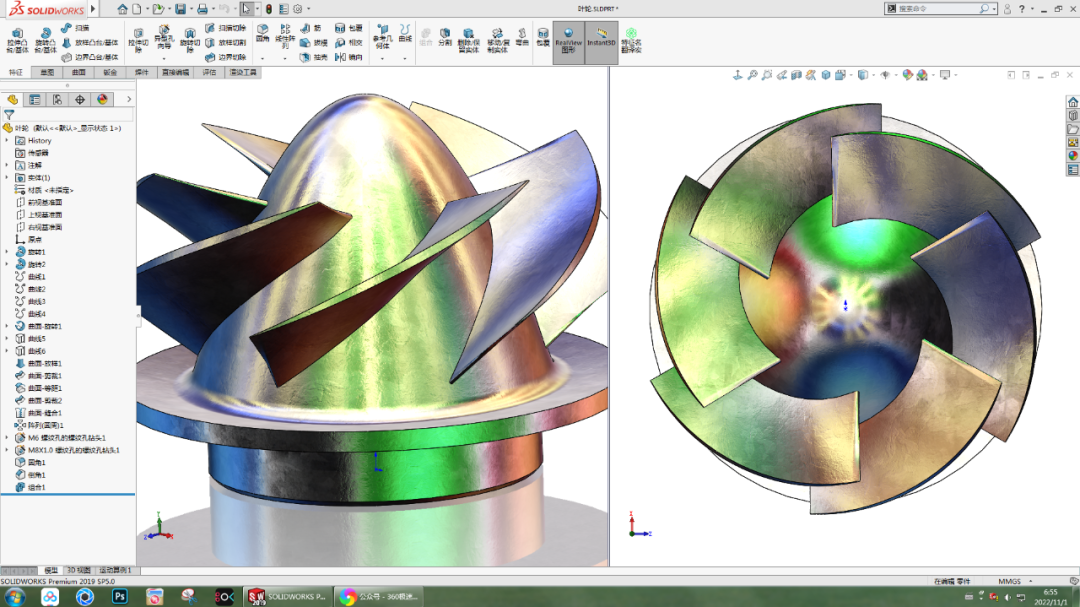

用SolidWorks画叶轮推进器装配体里的叶轮零件的图4

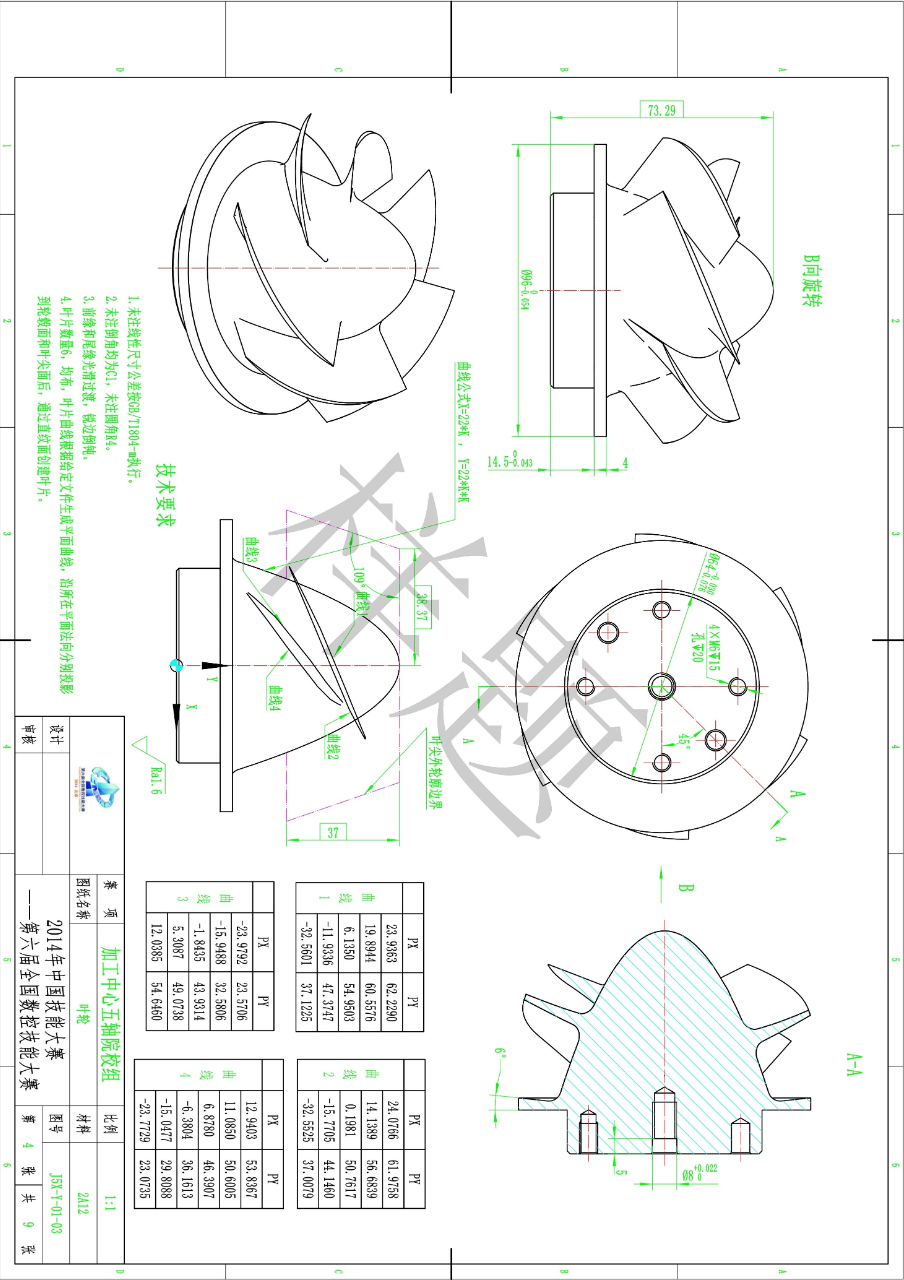

图纸

用SolidWorks画叶轮推进器装配体里的叶轮零件的图5

绘图视频

建模步骤

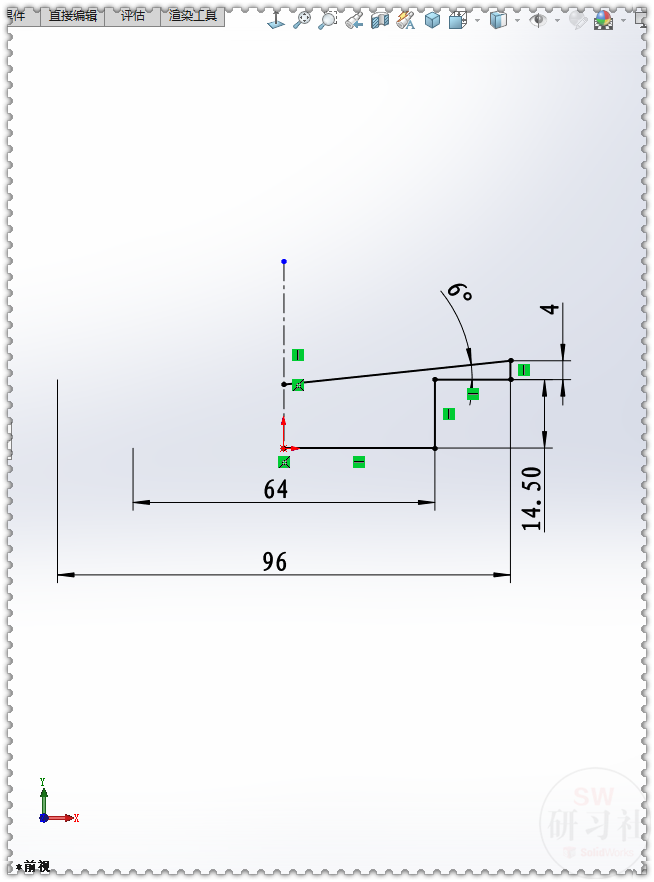

1.【前视基准面】画草图。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图6

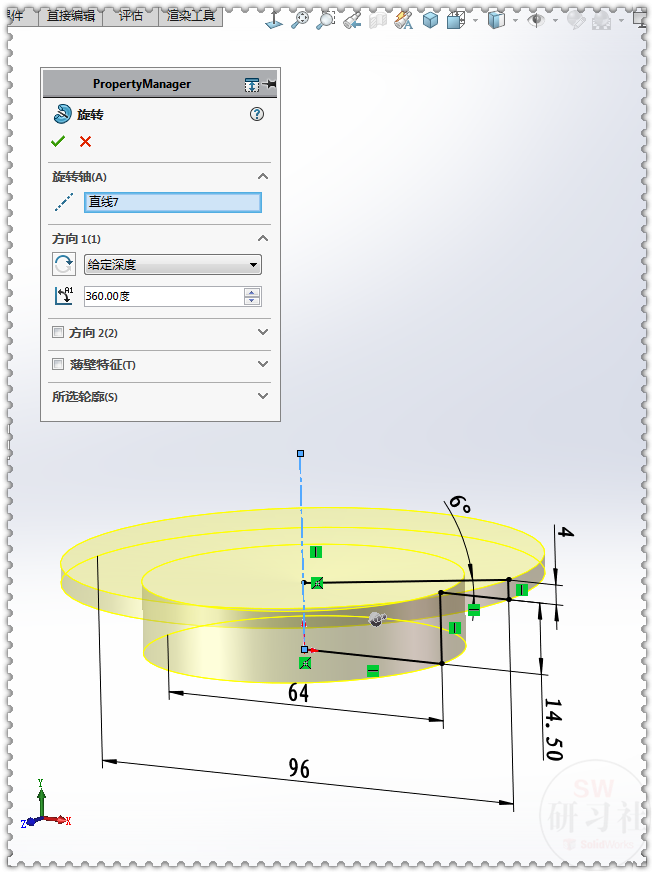

2.【旋转】。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图7

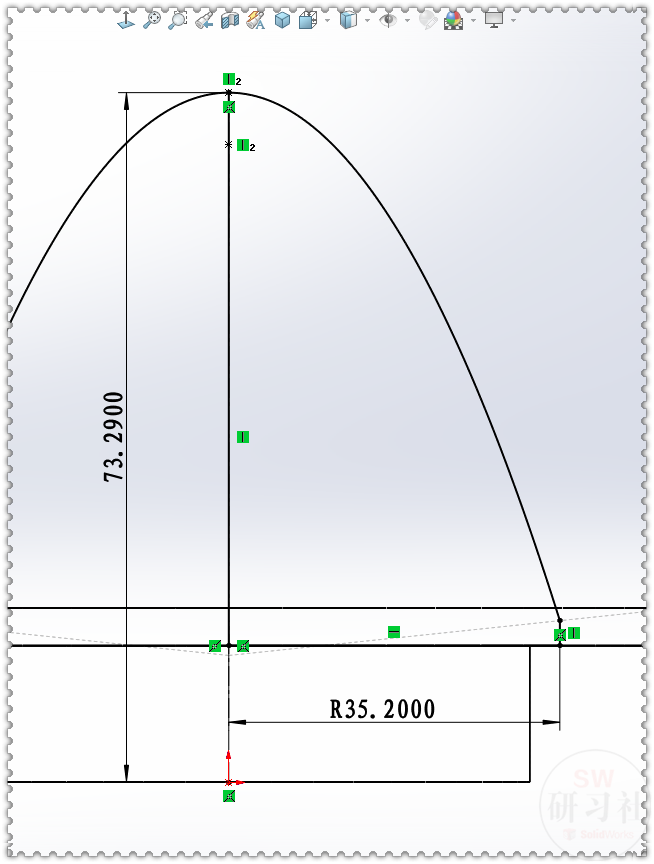

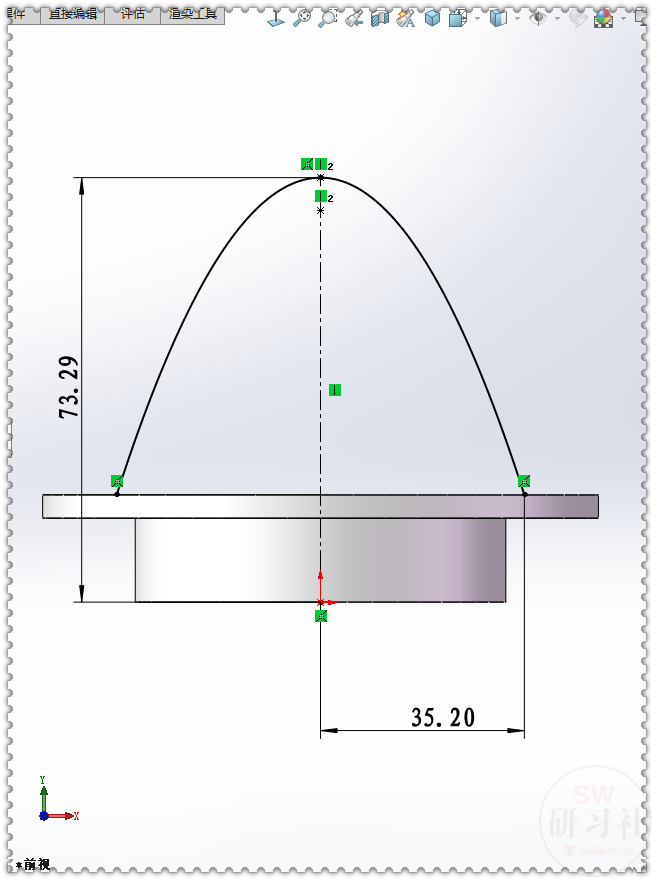

3.【前视基准面】画抛物线。（图纸中曲线公式不好表达，就画了一根类似的抛物线）（抛物线在椭圆的下拉菜单里）

用SolidWorks画叶轮推进器装配体里的叶轮零件的图8

用SolidWorks画叶轮推进器装配体里的叶轮零件的图9

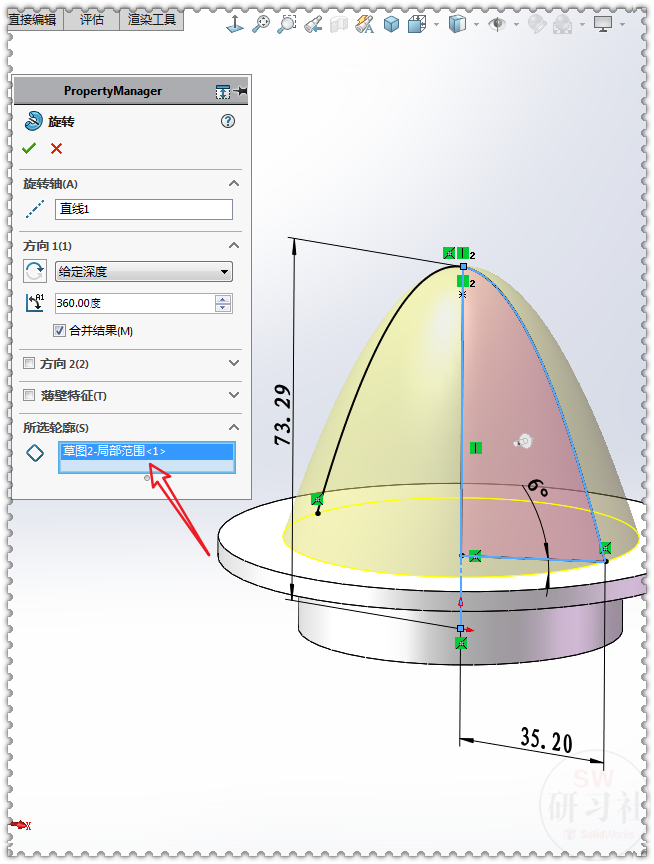

4.【旋转】。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图10

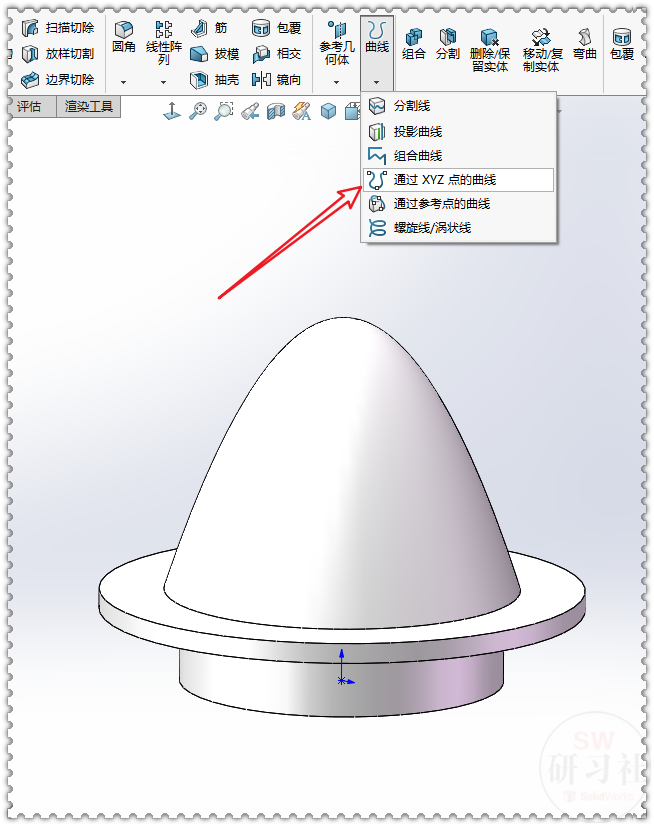

5.【曲线】-【通过XYZ点的曲线】。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图11

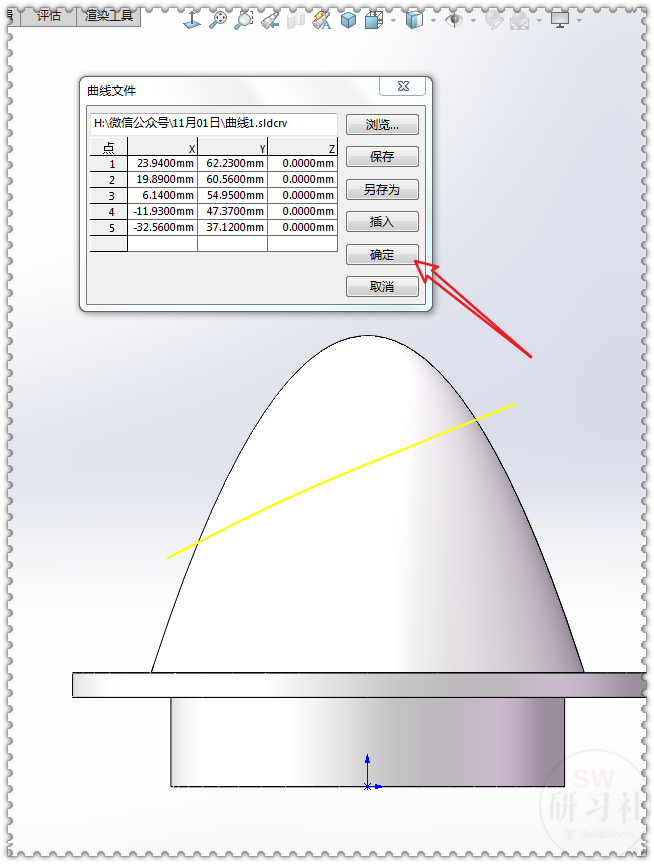

6.输入曲线1的坐标，确定。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图12

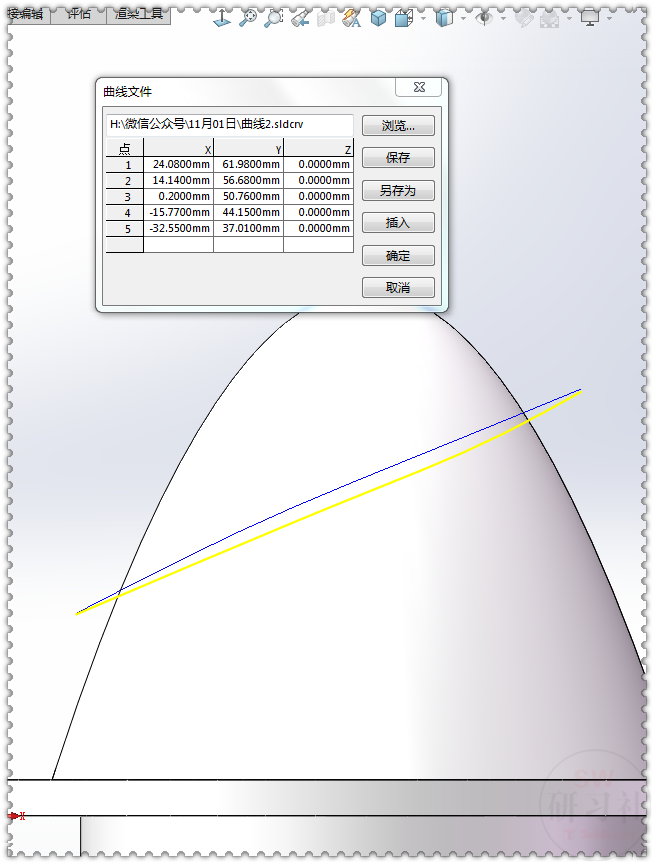

7. 输入曲线2的坐标，确定。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图13

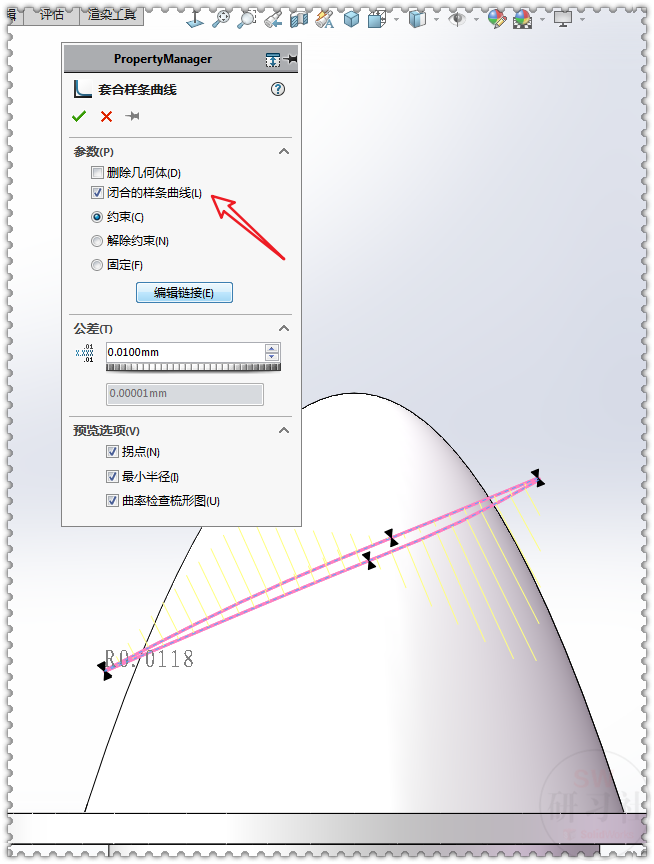

8.【3D草图】-【套合样条曲线】。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图14

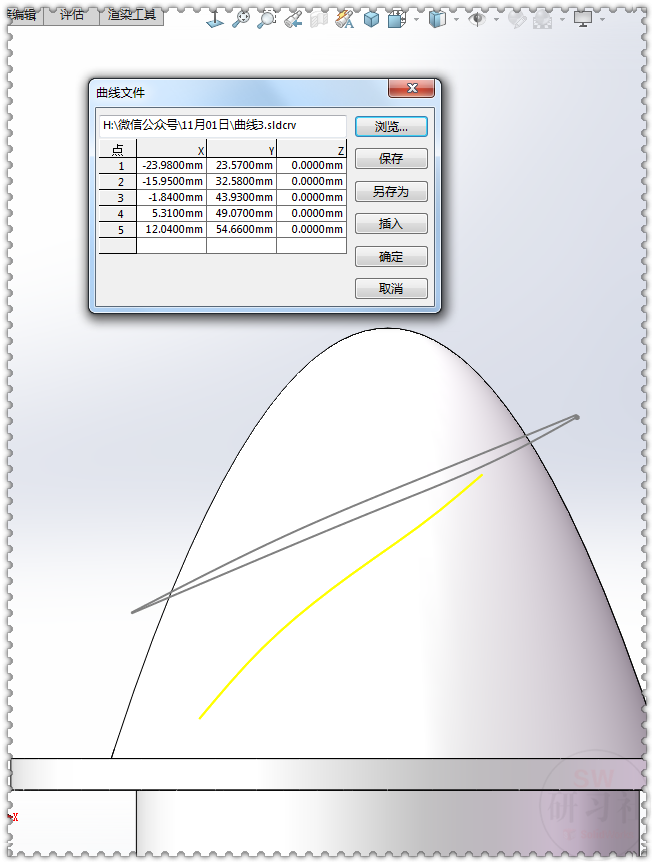

9. 【通过XYZ点的曲线】输入曲线3的坐标，确定。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图15

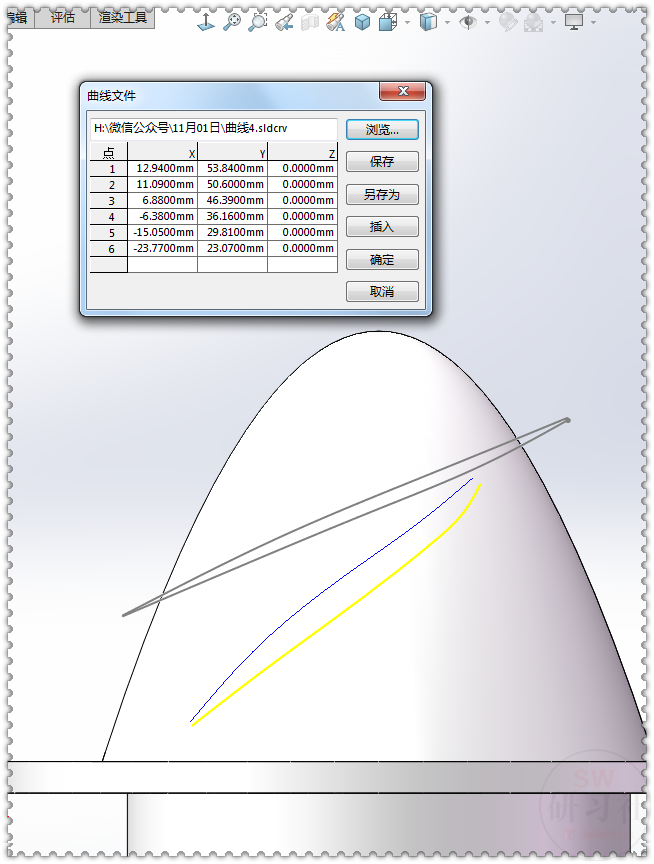

10. 【通过XYZ点的曲线】输入曲线 4 的坐标，确定。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图16

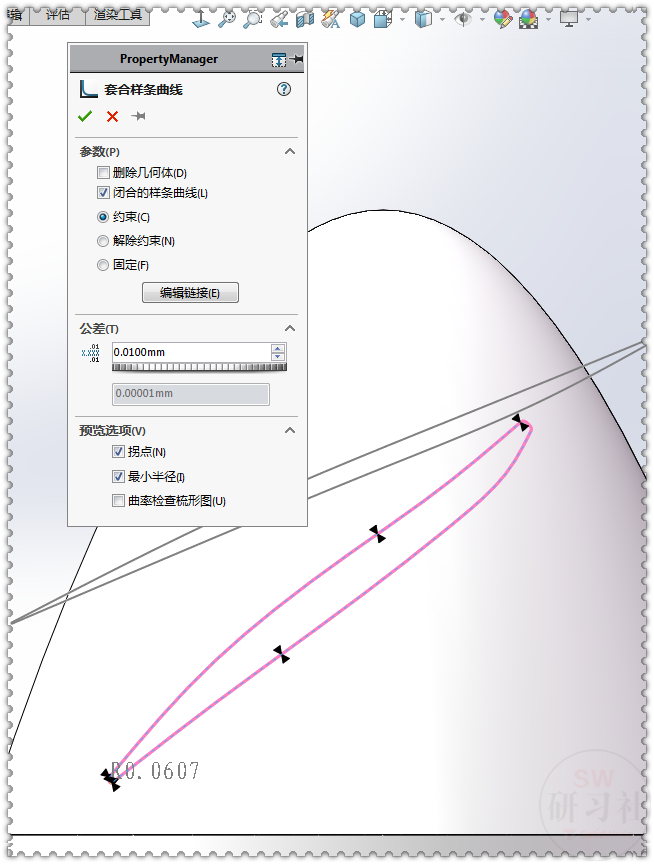

11.【3D草图】-【套合样条曲线】。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图17

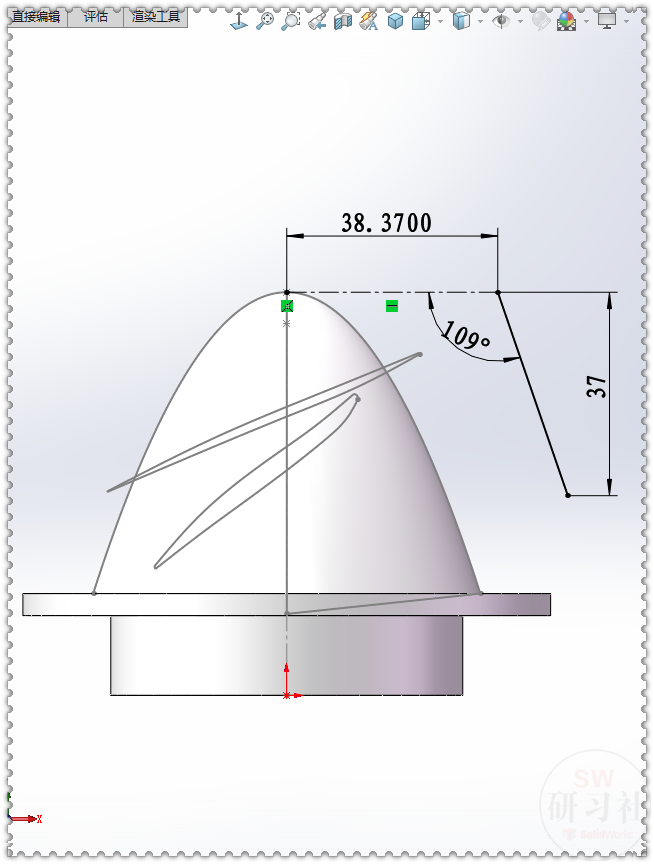

12.【前视基准面】画斜线。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图18

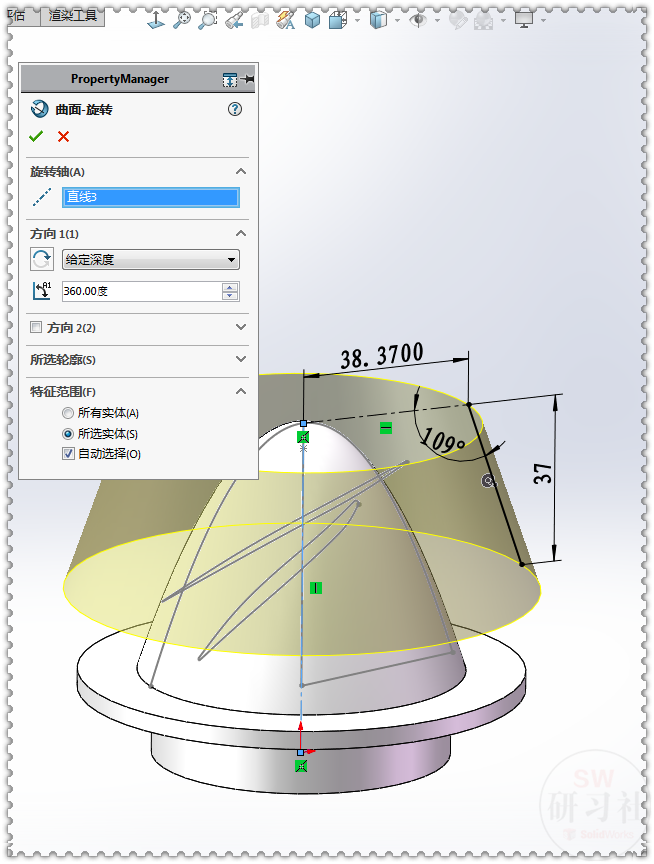

13.【曲面旋转】。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图19

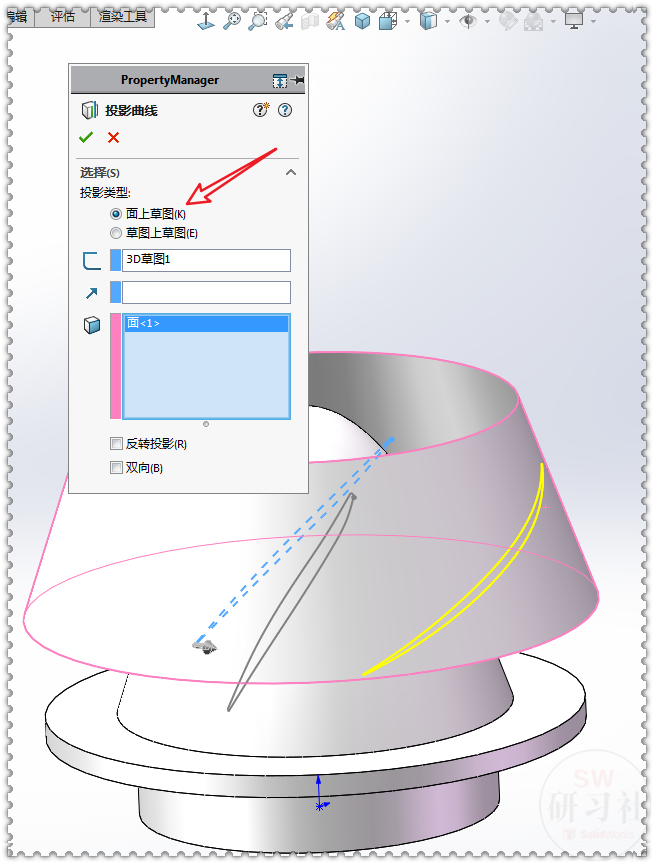

14.【投影曲线】把3D草图1投影到曲面上。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图20

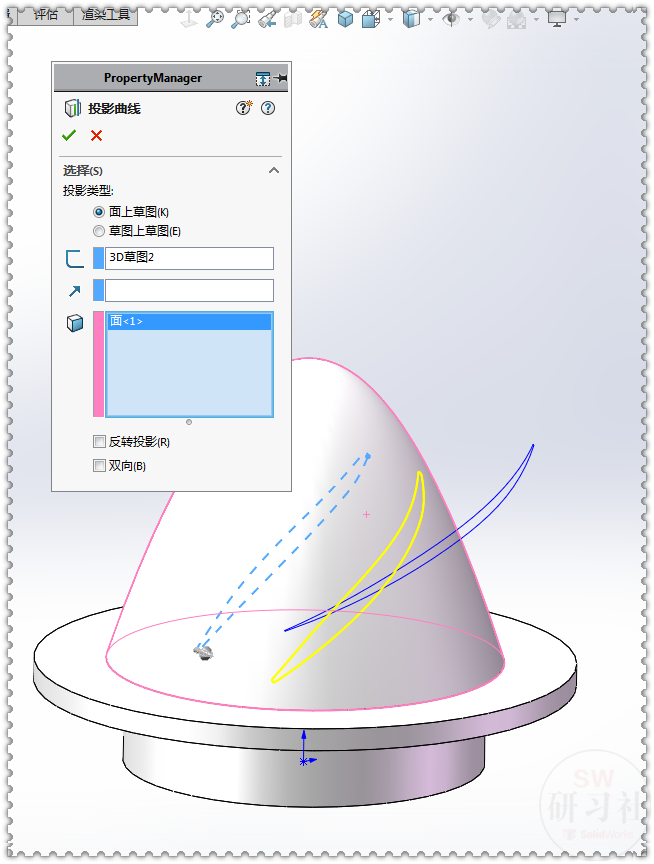

15.【投影曲线】把3D草图2投影到圆锥面上。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图21

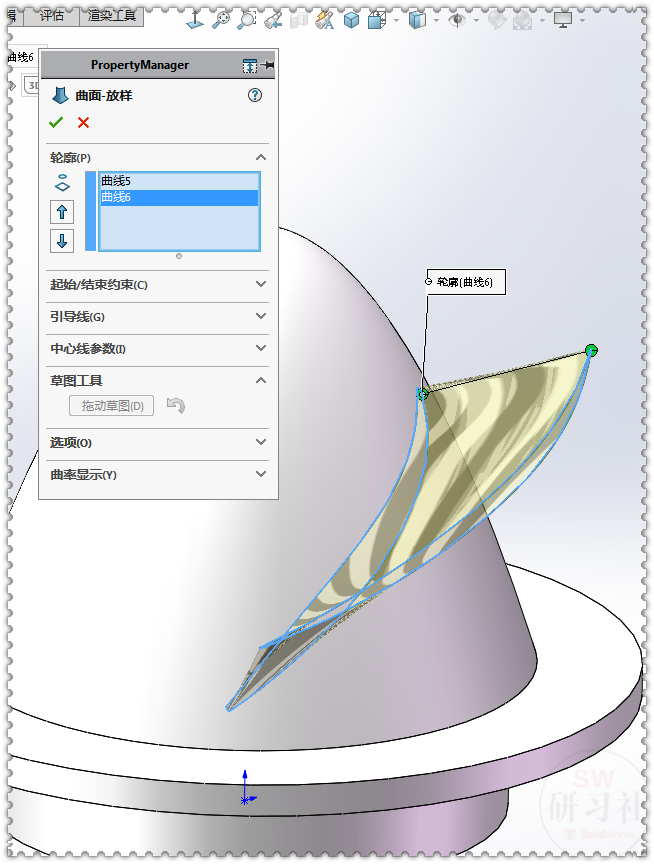

16.【曲面放样】轮廓：两个投影曲线。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图22

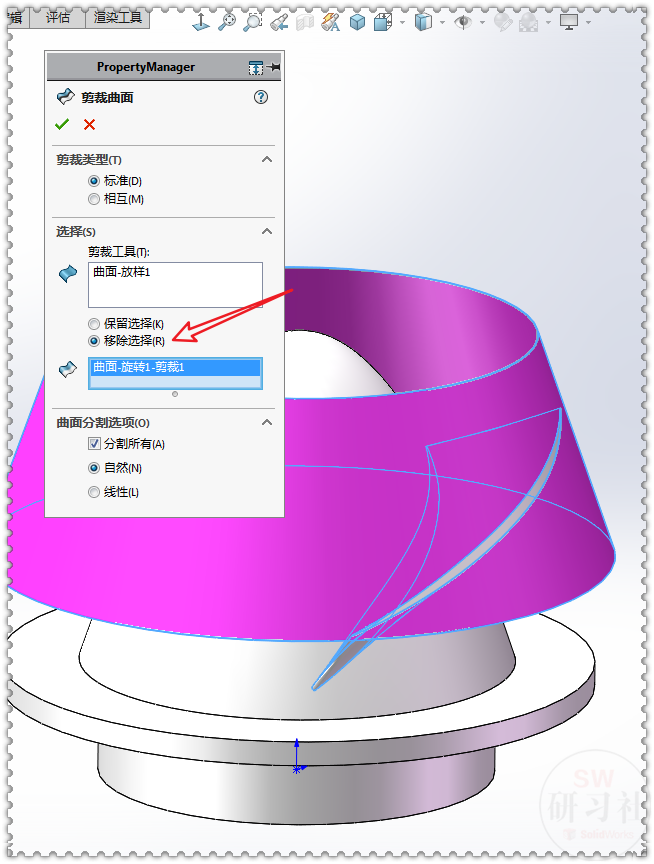

17.【曲面剪裁】剪裁类型：标准；剪裁工具：放样曲面；移除选择：紫色面。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图23

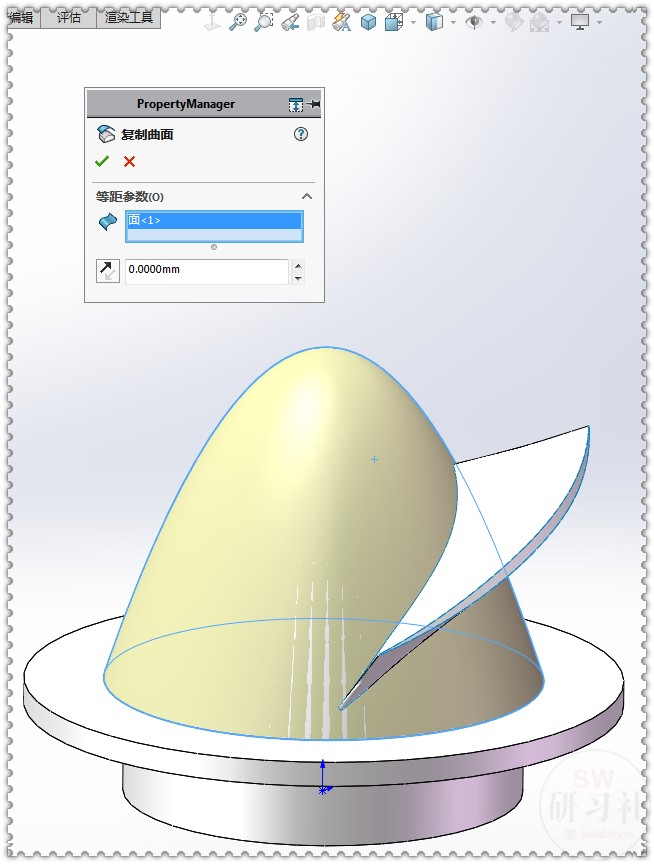

18.【等距曲面】距离：0 。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图24

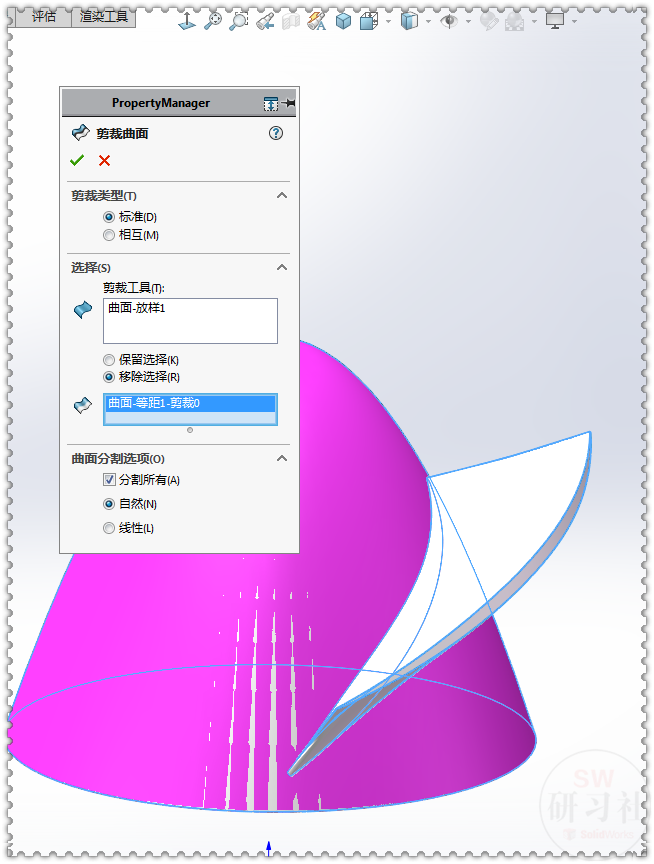

19.【剪裁曲面】剪裁工具：放样曲面；移除选择：紫色面。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图25

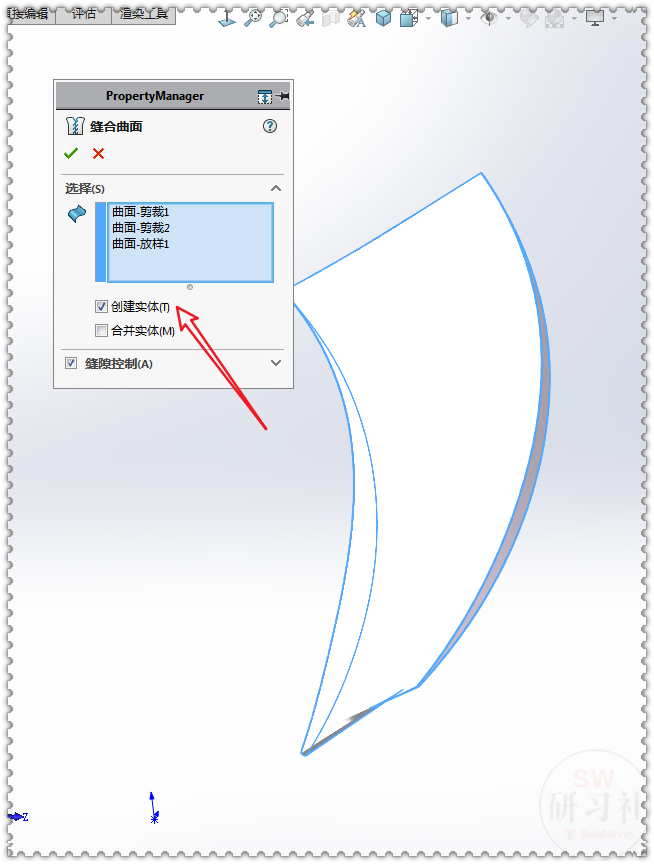

20.【曲面缝合】勾选：创建实体。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图26

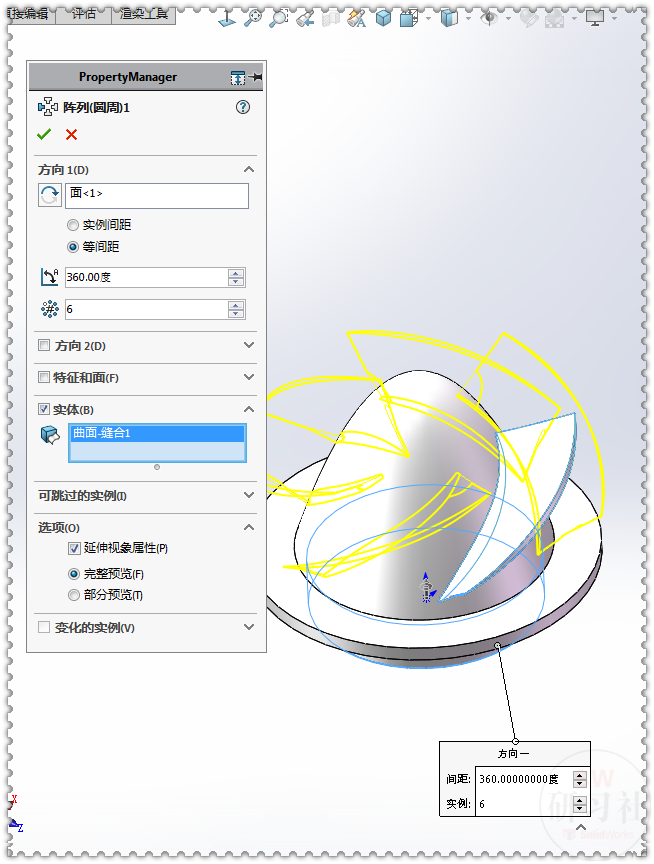

21.【圆周阵列】实体：6个。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图27

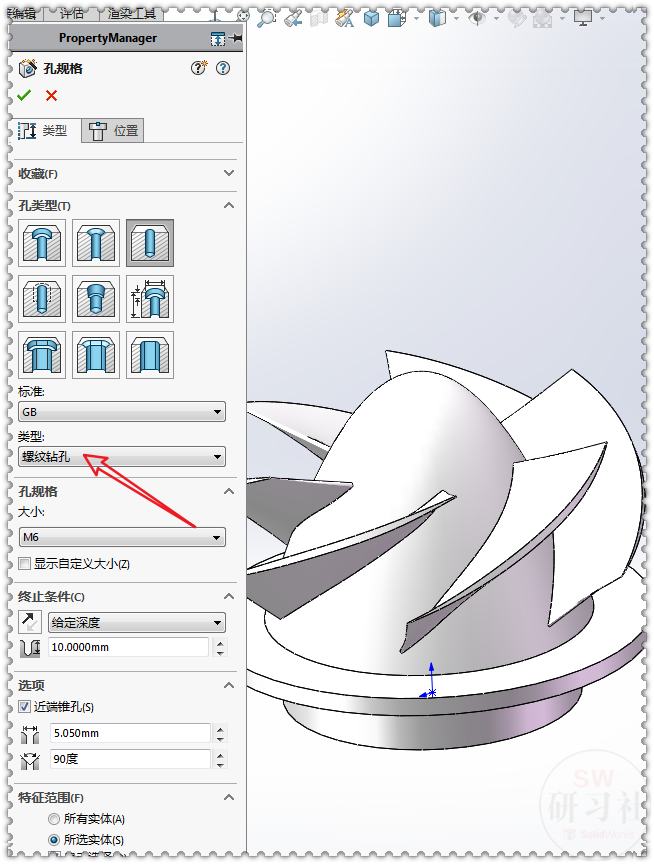

22.【异型孔向导】螺纹钻孔：M6 。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图28

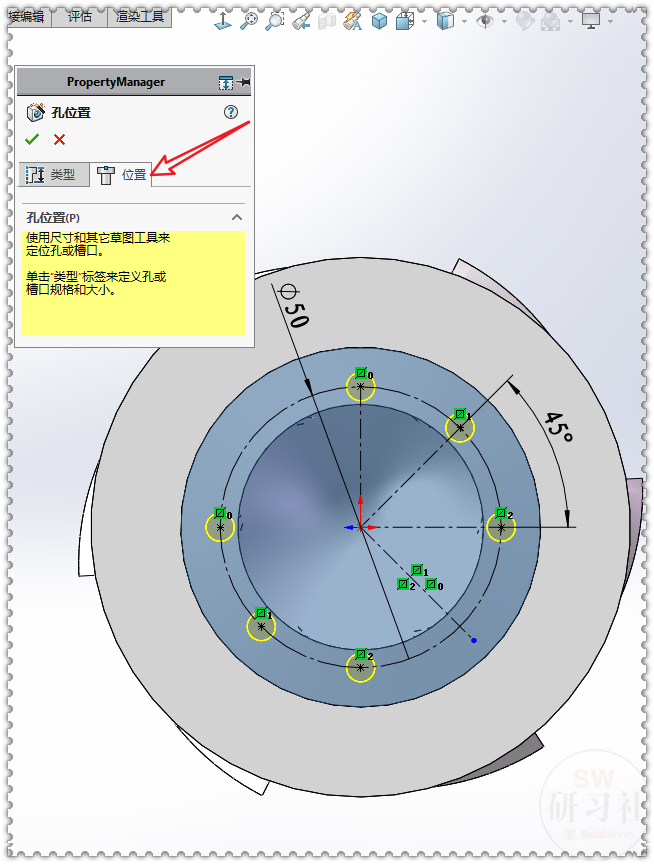

22-1.位置：点击底面，在面上画【点】。（中间还有个M8的孔）

用SolidWorks画叶轮推进器装配体里的叶轮零件的图29

23.完成。

用SolidWorks画叶轮推进器装配体里的叶轮零件的图30

用SolidWorks画叶轮推进器装配体里的叶轮零件的图31

文章来源SolidWorks研习社
