STAR-CCM+流固交界面处理教程：管道大变形过程的流固耦合分析

背景

管道输送在工业和工程中起到重要作用，近年来，这一课题已发展成为一个分析流体-结构相互作用（FSI）的动力学模型，在航空航天、空气动力学、船舶运动、医学工程等领域有着广泛的应用。基于FSI的仿真模拟可以用于研究管道输送的动力特性和稳定性，得到管道的固有频率，帮助提高管道输送的可靠性。

本文以一根细管在脉冲荷载下的变形过程为例，说明用Simcenter STAR-CCM+分析FSI的详细步骤，并给出分析结果和实验结果的对比。

几何和网格

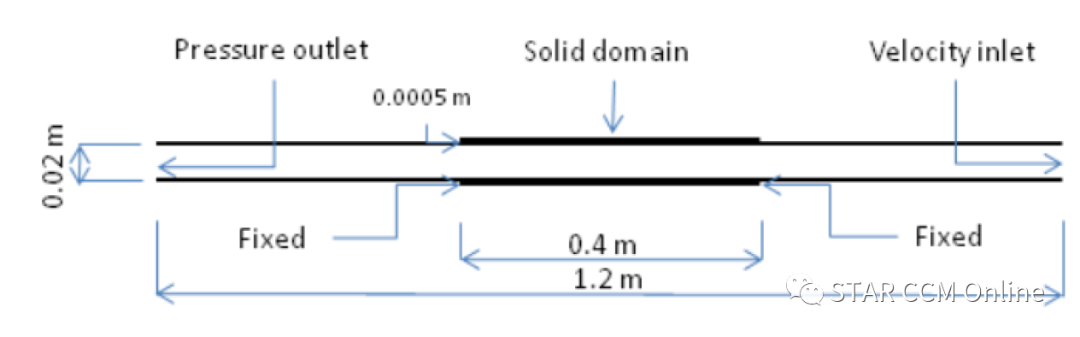

本例所用的几何结构是一个简单的半管模型，如图1所示，直径0.02 m，长1.20 m，其中流动通过速度入口进入，压力出口流出。管道的内壁面作为流体流动的固体边界，但在整体几何结构的中间部分（中段0.4m的部分）与流体域动态耦合。管道壁面的固体域用0.0005 m厚、0.40 m长的固体域表示，两端固定，外表面无应力。管道的其余部分处理为刚性边界。

图1 几何示意图

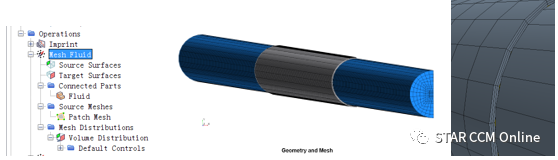

输入文件为VibratingPipe_impulse_start.sim，打开后先将Geometry >Parts节点下的Fluid和Pipe分配为Regions，再用Directed Mesh对整体几何划分纯六面体网格，输入文件中已经设置了Directed Mesh的各个选项，直接Execute All即可生成网格，流体网格首先运行，并通过流体体积扫掠到出口，生成流体六面体网格。然后生成固体域的网格，由固体的某个端面向对面扫掠，生成管壁的六面体网格。结果如图2所示，管道壁面厚度方向3层单元。表1中列出了几何和网格的主要参数。



图2整体及局部六面体网格

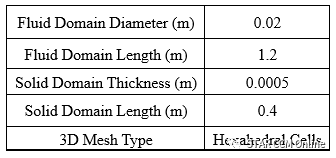

表1 几何和网格参数

设置求解

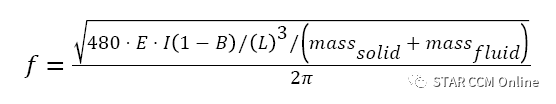

本例求解的是一个瞬态、三维、层流、可压缩流动。流体介质采用恒速0.001 m/s的水，水的密度用场函数定义。管壁的振动频率由下式解析计算：

其中

ρ-流体密度，Af-横截面面积，L-长度，E杨氏模量，I-转动惯量，由

计算得到。此问题的解析解的周期为2.34e-3s。

模型及介质

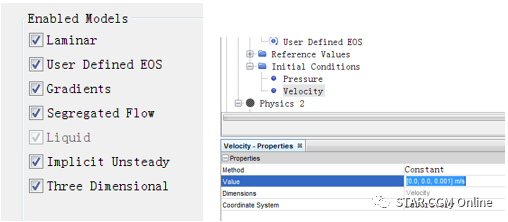

由于本例所用的介质为层流、可压缩流体，所以要指定可压缩流体的状态方程，激活用户定义的EOS模型，以便将流体密度定义为压力和声速的函数。同时设置流体的速度初值[0, 0, 0.001] m/s，管内流体域所用模型及速度初值如图3所示。



图3 流体域所用模型及初值

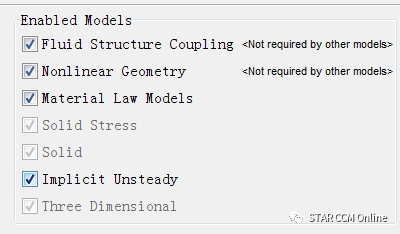

管壁固体建模为线性弹性材料。为了求解管道在施加荷载作用下的位移，激活Solid Stress模型。为了考虑流体与固体之间的相互作用，激活Fluid Structure Coupling，该模型允许在流-固界面进行隐式数据交换，从而实现流固耦合分析。Nonlinear Geometry模型用于模拟非线性现象，如大的位移和旋转运动，以及细长零部件的拉伸或压缩变形。对于非线性几何现象（大应变）和非线性材料，平衡方程是非线性的。为了求解非线性方程组，Simcenter STAR-CCM+采用牛顿迭代法更新刚度矩阵。固体域激活的模型如图4所示。

图4 固体域所用模型

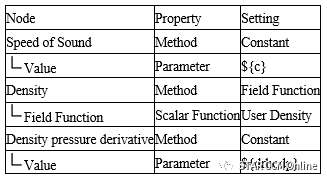

定义可压缩流体的状态方程，流体密度由声压和声速计算得出。流体特性需要用Field Functions定义，包括流体密度、水声速和密度-压力导数，如表2所示。注意：需要激活可压缩才能出现完整的属性界面：Continua > Fluid Physics > Models >User Defined EOS node.

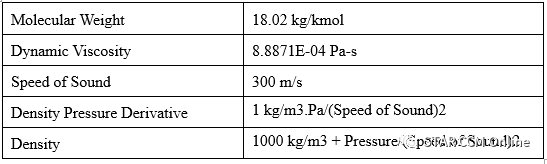

表2 水的属性

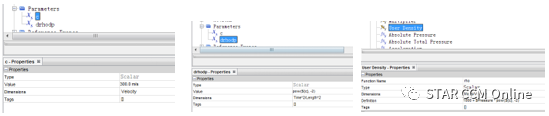

其中的声速和密度-压力导数用Parameters定义，密度用Field Function给出，见图5。材料物性的设置列于表3中。

图5 Parameters和Field Functions定义

表3 水的材料物性设置

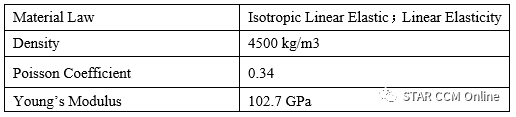

管道壁面的固体材料物性如表4所示。

表4 固体属性

除流体速度外，其他物理量如位移、压力和固体速度等的初值全部为0.

创建流-固界面

在流-固耦合问题中，流体和固体域通过共用的交界面交换场数据。由于FE solid stress框架完全基于Parts，因此可以从流体Parts和固体Parts之间的Contact 创建流-固交界面。通常在分配Parts到Regions时已经自动创建出Interface。由于求解流体流动和固体位移分别使用有限体积法（FV）和有限元法（FE），不同的网格拓扑需要一个类型为Mapped Contact interface的交界面，允许在FV和FE网格之间进行数据映射。

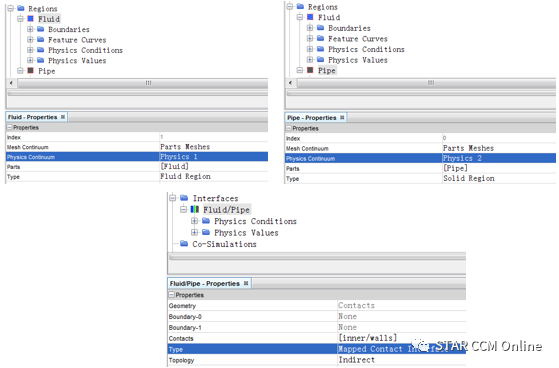

指定Regions>Fluid的物理连续体为刚才创建的Physics1，Pipe的连续体为Physics2，则Interface>Fluid/Pipe类型自动改为MappedContact Interface，如图5所示。

图5 流-固交界面设置

定义运动

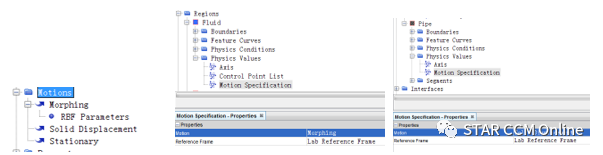

由于在外部荷载作用下流体和管壁区域均会产生变形，所以需要选择适当的运动模型允许网格位置发生改变。对于固体区域，定义Solid Displacement，允许管壁网格基于计算的位移实时变形。对于流体区域，定义Morphing，允许流体网格基于映射到流固交界面上的位移发生变形。

在Tools > Motions节点点击右键 New > Morphing，用同样的操作创建New > Solid Displacement。

将上述运动分别分配到流体域和固体域，结果如图6所示。

图5 分配运动到流体域和固体域

Simcenter STAR-CCM+自动设置流体域中流-固交界面的变形方法为Solid Stress，保持默认即可。

边界条件

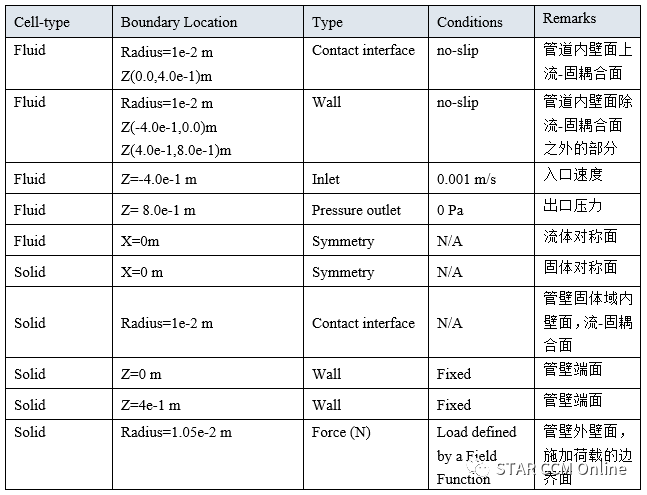

指定入口速度，约束管壁两端的自由度。此外，在管道固体域的外壁面上施加一个脉冲荷载。所有的边界数据定义列于表5。

表5 边界条件设定

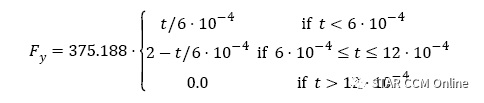

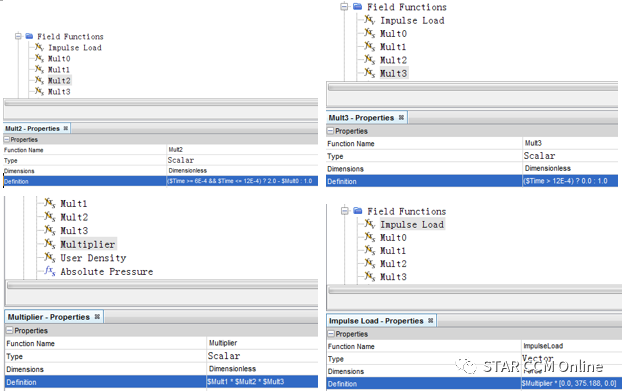

其中的Field Function定义为[0.0,Fy, 0.0,]，Fy定义如下：

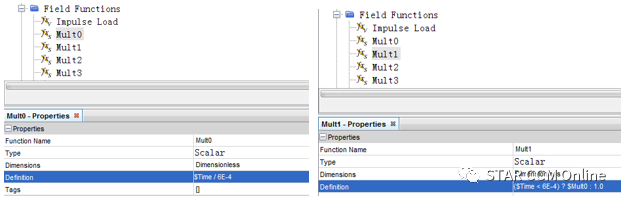

根据上式定义Field Functions如图7所示。

图7 定义脉冲荷载Field Functions

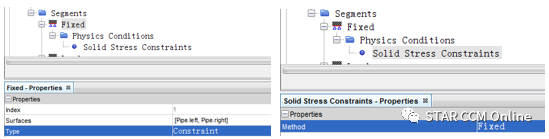

在Regions > Pipe节点右键选择Create Segment >Surface Segment，对管壁两个端面创建固定约束，如图8所示。

图8 创建固定约束

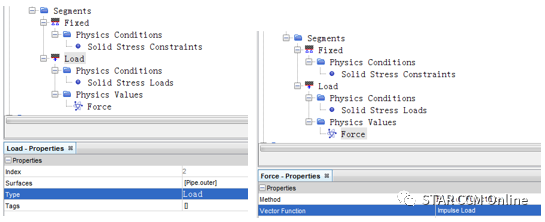

用同样的方法对管道外壁面施加脉冲荷载，大小为图7中定义的场函数Impulse Load，设置如图9所示。

图9 施加脉冲荷载

创建监测

创建出管壁对称面上的中心点，以实时观察计算过程中管道的位移，如图10所示。

图10 创建监测点

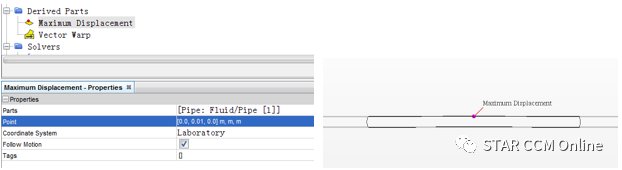

创建一个Maximum Reports，表示管壁中心点在Y方向的最大位移，FieldFunction

中选中Displacement > Laboratory > j，如图11所示。再从MaximumDisplacement点击右键Create Monitor and Plot from Report，以便在计算过程中观察监测点的位移曲线。

图11 监测点的最大Y位移报告

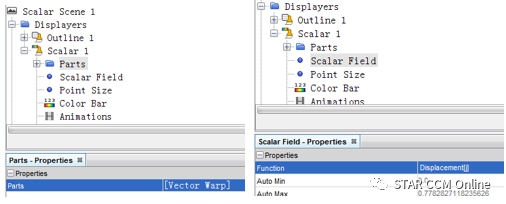

为了在场景图中直观显示变形过程，创建Vector Warp。Derived Parts 右键New Part > Warp > Vector Warp，Input Parts中选择Parts > Pipe，其他设置如图12所示。再创建如图13所示的Scalar场景，显示出VectorWarp的Y方向位移。

图12 Vector Warp创建

图13 位移场景创建

计算

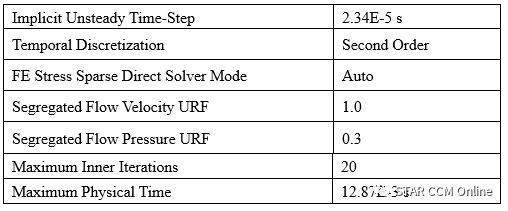

按照表6设置求解属性和停止标准，保存sim文件，开始计算。

表6求解属性和停止标准

模拟结果

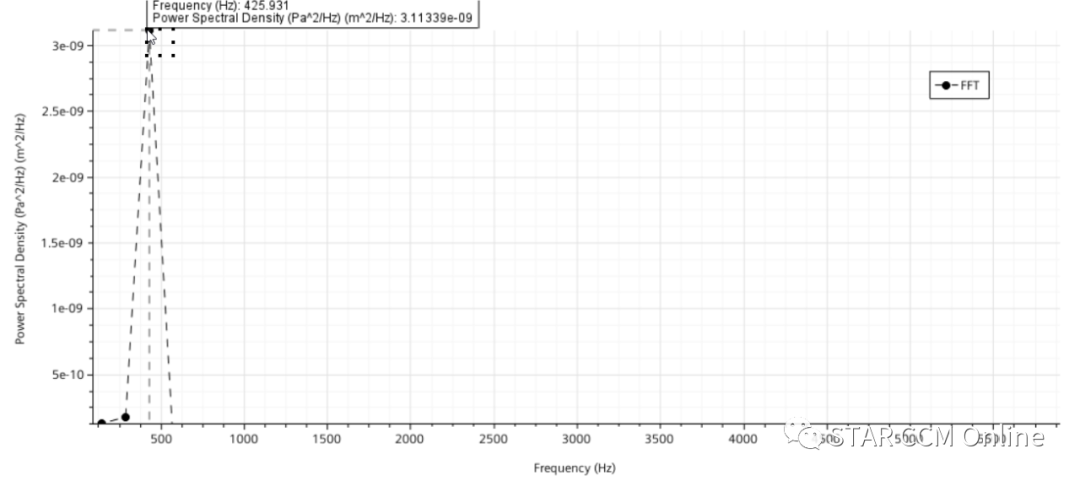

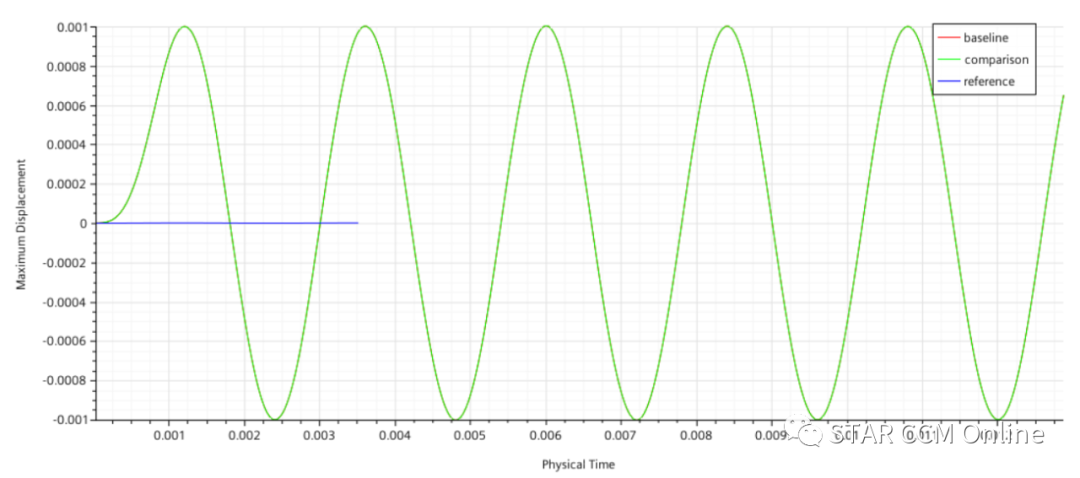

部分模拟结果如图14-17所示，可以看出，计算可以平稳运行，模拟得到的监测点位移曲线与文献中给出的实验值基本重合。经过FFT变换，得到图17所示的频率曲线，读取固有频率为425.931Hz，与解析解得到的427.35Hz相差仅0.33%。

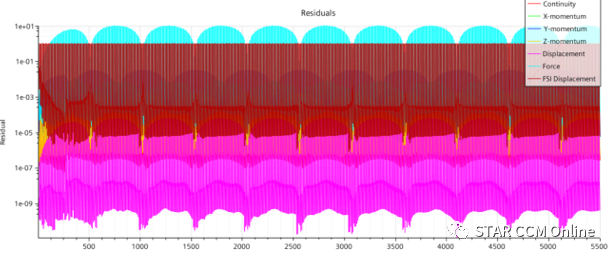

图14 残差曲线

图15 监测点位移计算值与实验值对比

图16 变形过程

图17 FFT变换结果

输入文件

请到以下链接下载：

链接：

https://pan.baidu.com/s/1GMgcGExYDvh_5OxdhokBoQ

提取码：wvy6
