基于Matlab的有限元网格自动生成算法 | CST、LST单元网格

知乎、B站[易木木响叮当]
关注可了解更多的有限元数值仿真技巧。问题或建议,请公众号留言;
如果你觉得木木同学对你有帮助,欢迎赞赏。

今日给大家带来的主要内容是二维问题下有限元网格如何自动生成?

单元网格的形成实际上属于有限元计算中的前处理部分,即确定单元节点信息,当模型较为复杂时,用户可在Abaqus、Ansys等大型商业有限元软件中进行建模,导出网格信息。

当模型较为简单时,如二维平面板模型,用户可基于一些较为基础的网格生成算法,在自己的程序中通过控制模型长、宽等信息,即可生成有限元网格。

看似应用有限,但是在一些比较复杂的领域内,往往需要先在简单的模型中得到理论验证,如此以来,有利于自编程代码的完整性,即前处理、内核计算、后处理于一体。

本篇推文,木木就带着大家,学习一下CST、LST单元网格的自动生成


CST单元网格

单元自动网格划分

如下图所示,为3节点三角形单元网格生成示意图,图中NXENYE分别是模型横向和纵向单元个数,dhxdhy分别是单元的横向、纵向长度。

基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图1
单元自动网格划分

平面板模型被划分为若干个小矩形区域,共有4个节点,分别是 ,一个矩形中又进一步划分两个三角形单元,第一个单元的节点为 ,第二个单元的节点为

该模型总的单元数目和节点数目分别为

网格生成算法代码

global nnd nel nne  nodof eldof  n
global geom connec dee nf Nodal_loads
global Length Width NXE NYE X_origin Y_origin dhx dhy
%
nnd = 0;
k = 0;
for i = 1:NXE
    for j=1:NYE
        k = k + 1;
        n1 = j + (i-1)*(NYE + 1);
        geom(n1,:) = [(i-1)*dhx - X_origin    (j-1)*dhy - Y_origin ];
        n2 = j + i*(NYE+1);
        geom(n2,:) = [i*dhx - X_origin       (j-1)*dhy - Y_origin  ];
        n3 = n1 + 1;
        geom(n3,:) = [(i-1)*dhx - X_origin       j*dhy - Y_origin  ];
        n4 = n2 + 1;
        geom(n4,:) = [i*dhx- X_origin       j*dhy - Y_origin       ];
        nel = 2*k;
        m = nel -1;
        connec(m,:) = [n1  n2  n3];
        connec(nel,:) = [n2  n4  n3];
        nnd = n4;
    end
end

代码解读

  1. 采用全局变量 global的形式,进行变量的传递;
  2. 从两层循环结构上看,最外层是 for i = 1:NXE...end说明网格划分的过程中,x不动,遍历每一个y,节点纵向排序;
  3. 先确定节点号 n3 = n1 + 1n4 = n2 + 1说明 的基础上,编码加1;
  4. n1 = j + (i-1)*(NYE + 1)行不动,每次按照列增加,说明 按照纵向排序;
  5. n2 = j + i*(NYE+1) 多了一列的节点,说明 同行;
  6. 的坐标 geom相对位置-坐标轴原点 (X_origin,Y_origin),该数值由主程序中给出;
  7. nel = 2*k指的是每次循环中矩形个数的2倍,当两层循环结束时, nel指的是全部三角形单元的个数;
  8. m = nel -1指的是每次循环中矩形个数的2倍-1;
  9. connec(m,:)指的是矩形区域下面那个三角形单元节点编码顺序, connec(nel,:)指的是矩形区域下面那个三角形单元节点编码顺序;
  10. connec(m,:) = [n1 n2 n3]指的是该单元由 节点组成, 并不是固定的,按照一定的顺序即可(顺时针或者逆时针);
  11. nnd = n4当循环结束时, 的数值就是节点的最大值,也就是节点的个数。

网格绘制

figure('Name','LST单元有限元网格模型');
patch('Faces', connec, 'Vertices', geom,  'Facecolor','c','Marker','o','MarkerFaceColor','k');
axis off
% 节点编号显示
for i=1:nnd
    txt =num2str(i);
    text(geom(i,1)+dhx/10,geom(i,2)+dhy/10,txt);
end
% 单元编号显示(与单元节点编码顺序有关)
for j=1:2:nel
    txt1 = num2str(j);
    txt2 = num2str(j+1);   text(geom(connec(j,1),1)+dhx/3,geom(connec(j,1),2)+dhy/4,txt1,'Color','red','FontWeight''bold');
    text(geom(connec(j+1,3),1)-dhx/3,geom(connec(j+1,3),2)-dhy/4,txt2,'Color','red','FontWeight''bold');
end
基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图2
CST单元网格生成

LST单元网格

单元自动网格划分

如下图所示,为6节点三角形单元网格生成示意图,图中NXENYE分别是模型横向和纵向单元个数,dhxdhy分别是单元的横向、纵向长度。

基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图3
单元自动网格划分

平面板模型被划分为若干个小矩形区域,共有9个节点,分别是 ,一个矩形中又进一步划分两个三角形单元,第一个单元的节点为 ,第二个单元的节点为

该模型总的单元数目和节点数目分别为

网格生成算法代码

global nnd nel geom connec XIG YIG
global Length Width NXE NYE X_origin Y_origin dhx dhy
%
nnd = 0;
k = 0;
for i = 1:NXE
    for j=1:NYE
            k = k + 1;
            n1 = (2*j-1) + (2*i-2)*(2*NYE+1) ;
            n2 = (2*j-1) + (2*i-1)*(2*NYE+1);
            n3 = (2*j-1) + (2*i)*(2*NYE+1);
            n4 = n1 + 1;
            n5 = n2 + 1;
            n6 = n3 + 1 ;
            n7 = n1 + 2;
            n8 = n2 + 2;
            n9 = n3 + 2;
            %
            geom(n1,:) = [(i-1)*dhx - X_origin             (j-1)*dhy - Y_origin];
            geom(n2,:) = [((2*i-1)/2)*dhx - X_origin       (j-1)*dhy - Y_origin  ];
            geom(n3,:) = [i*dhx - X_origin                 (j-1)*dhy - Y_origin  ];
            geom(n4,:) = [(i-1)*dhx - X_origin           ((2*j-1)/2)*dhy - Y_origin ];
            geom(n5,:) = [((2*i-1)/2)*dhx - X_origin     ((2*j-1)/2)*dhy - Y_origin ];
            geom(n6,:) = [i*dhx - X_origin               ((2*j-1)/2)*dhy - Y_origin ];
            geom(n7,:) = [(i-1)*dhx - X_origin              j*dhy - Y_origin];
            geom(n8,:) = [((2*i-1)/2)*dhx - X_origin        j*dhy - Y_origin];
            geom(n9,:) = [i*dhx - X_origin                  j*dhy - Y_origin];
            %
            nel = 2*k;
            m = nel -1;
            connec(m,:) = [n1  n2  n3    n5    n7   n4];
            connec(nel,:) = [n3   n6    n9    n8    n7   n5];
            max_n = max([n1  n2  n3   n4  n5  n6  n7   n8    n9]);
            if(nnd <= max_n); nnd = max_n; end;
    end
end

代码解读

  1. 先确定节点号 n4 = n1 + 1n5 = n2 + 1n6 = n3 + 1n7 = n1 + 2n8 = n2 + 2n9 = n3 + 2说明 的基础上,编码加1、加2;
  2. n1 = (2*j-1) + (2*i-2)*(2*NYE+1)行不动,每次按照列增加,说明 按照纵向排序,注意的是,6节点单元边的中心也有节点,所以是 (2*j-1)
  3. n2 = (2*j-1) + (2*i-1)*(2*NYE+1) 多了一列的节点,说明 同行;
  4. 的坐标 geom相对位置-坐标轴原点 (X_origin,Y_origin),该数值由主程序中给出;
  5. nel = 2*k指的是每次循环中矩形个数的2倍,当两层循环结束时, nel指的是全部三角形单元的个数;
  6. m = nel -1指的是每次循环中矩形个数的2倍-1;
  7. connec(m,:)指的是矩形区域下面那个三角形单元节点编码顺序, connec(nel,:)指的是矩形区域下面那个三角形单元节点编码顺序;
  8. connec(m,:) = [n1 n2 n3 n5 n7 n4]指的是该单元由 节点组成, 并不是固定的,按照一定的顺序即可(顺时针或者逆时针);
  9. if(nnd <= max_n); nnd = max_n; end;当循环结束时, max([n1 n2 n3 n4 n5 n6 n7 n8 n9])的数值就是节点的最大值,也就是节点的个数。

网格绘制

figure('Name','LST单元有限元网格模型');
patch('Faces', connec, 'Vertices', geom,  'Facecolor','c','Marker','o','MarkerFaceColor','k');
axis off
% 节点编号显示
for i=1:nnd
    txt =num2str(i);
    text(geom(i,1)+dhx/10,geom(i,2)+dhy/10,txt);
end
% 单元编号显示(与单元节点编码顺序有关)
for j=1:2:nel
    txt1 = num2str(j);
    txt2 = num2str(j+1);
    text(geom(connec(j,1),1)+dhx/3,geom(connec(j,1),2)+dhy/4,txt1,'Color','red','FontWeight''bold');
    text(geom(connec(j+1,3),1)-dhx/3,geom(connec(j+1,3),2)-dhy/4,txt2,'Color','red','FontWeight''bold');
end

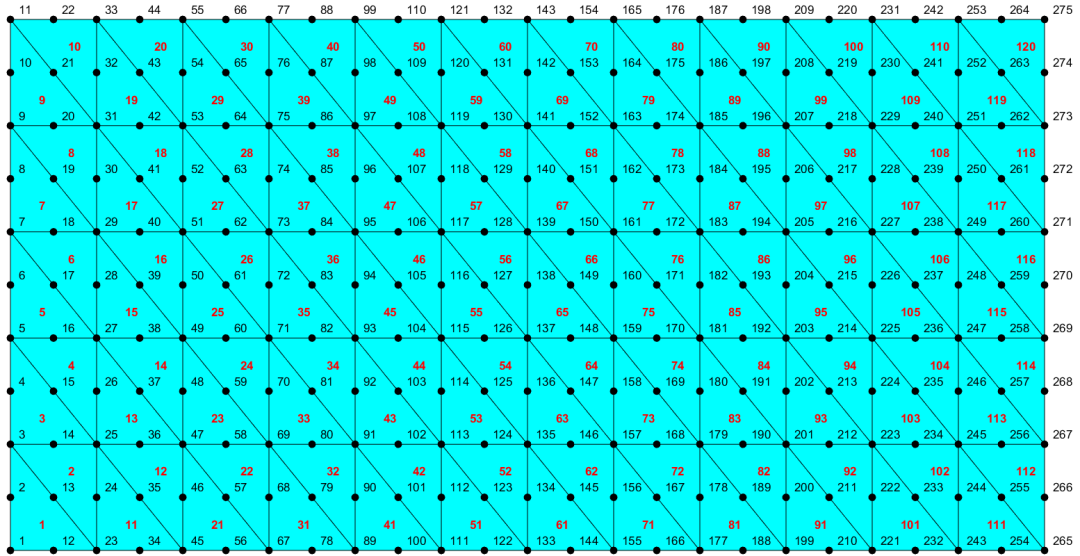

基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图4
LST单元网格生成

代码解读

  1. 对于二维网格绘制过程中patch函数中的 Faces对应于单元节点组成数组 connecVertices对应于节点信息数组 geom;

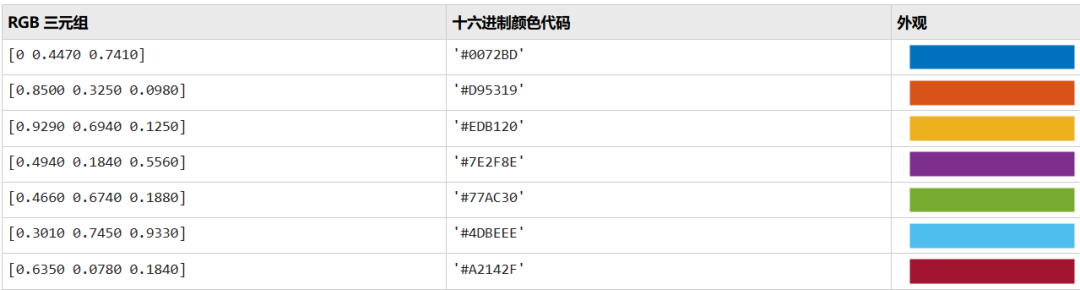

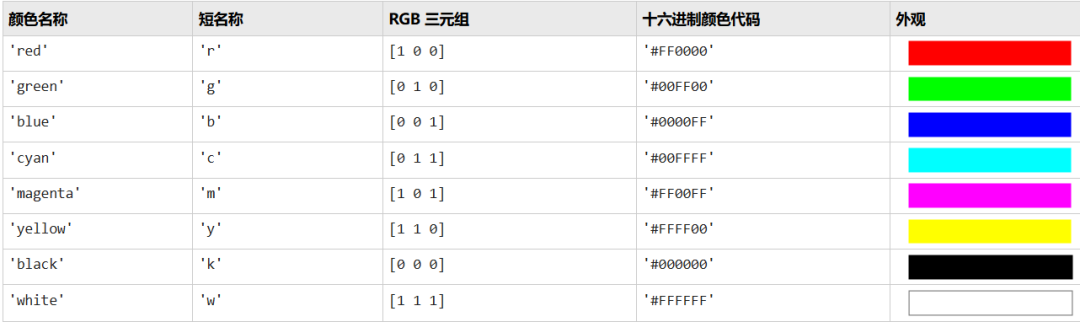

  2. Facecolor决定面的颜色, c表示的是颜色代码,Matlab支持的颜色代码如下: 基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图5
    基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图6

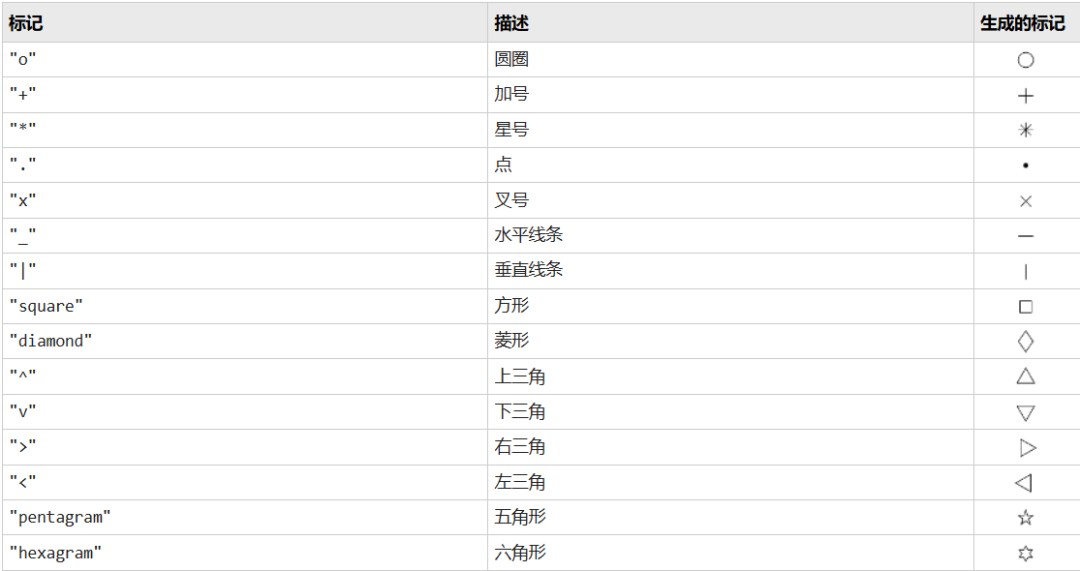

  3. Marker是Matlab标记符号的命令,可选择多种标记,Matlab支持的标记如下: 基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图7
  4. MarkerFaceColor可指定标记的面颜色,相应的颜色代码,上图已写明;
  5. 编写了 显示节点、单元编码程序段,遍历每个节点, num2str(i)将数值 转换为字符串类型;
  6. 使用 text命令将节点号标记在图中指定位置 (geom(i,1)+dhx/10,geom(i,2)+dhy/10);
  7. text命令中的 ColorFontWeight分别指定文本的颜色和字体粗细。

本文的主要参考内容及Matlab代码均来自Amar Khennane编写的《Introduction to Finite Element Analysis Using MATLAB and Abaqus》,想要进一步了解有限元编程的小伙伴可以入手,强烈推荐!

完整代码可在后台回复:三角形单元网格生成,即可自动获取。


本次分享仅限于此了,欢迎大家点赞收藏转发!


谢谢你看完木木同学的分享,今日份阅读花费的流量+1M哈哈哈哈哈哈基于Matlab的有限元网格自动生成算法 | CST、LST单元网格的图8



-End-
