Catia静应力分析and模态分析

静应力分析

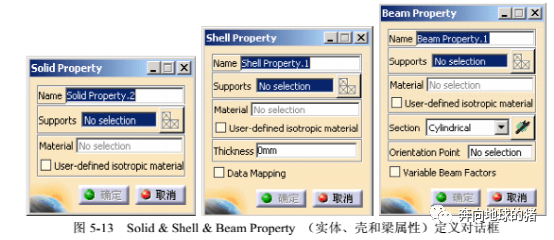

1.首先导入模型并赋予材料属性







2.进入分析与模拟的Generative Structural Analysis，选择第一个Static Anslysis



3.划分网格，双击OCTREE Tetrahedron Mesh.1:Part1，进入OCTREE Tetrahedron Mesh窗口，选择喜欢的Size和Absolute sag：

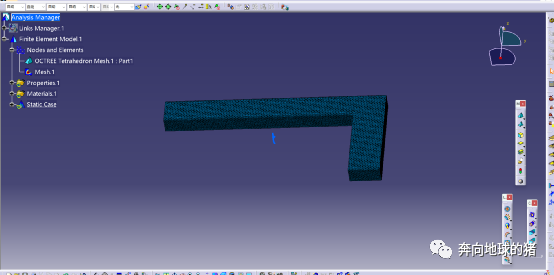

4.右键Nodes and Elements，Mesh Visualization，点击YES，划分网格完成



5.将网格抑制一下，才能看到几何模型并添加支撑和受力



6.点击Clamp并选择要固定的点线面

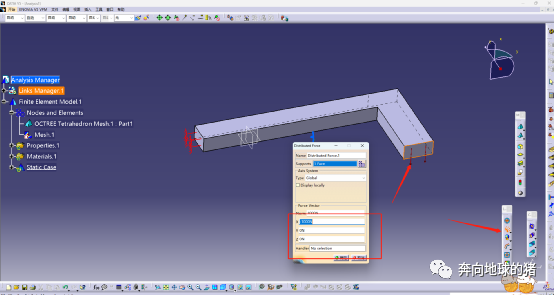

7.点击Distributed Force创建一个受力面，并设置受力在XYZ方向的大小，坐标系可以自己定义

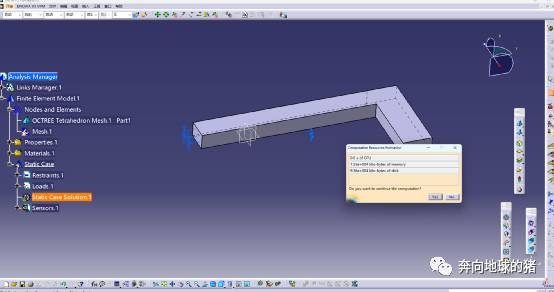

8.选中Static Case Solution.1，点击Compute，确定计算



9.完成后点击YES

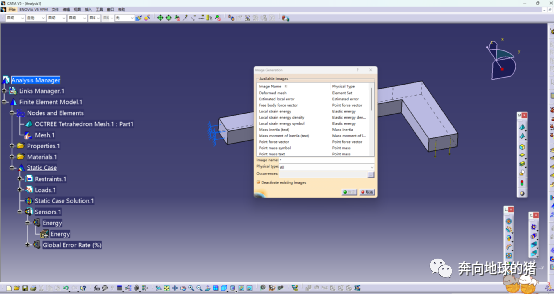

10.选中Static Case Solution.1右键选择General Image，然后选择自己想要的结果

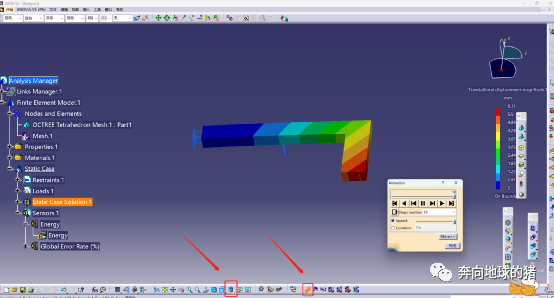

11.着色方式和动画显示可看箭头方式生成



模态分析

1.导入模型，设置材质

2.划分网格，按需设置

3.设置支撑位置

4. 运行模态分析

5.查看模态结果，查看前三阶模态

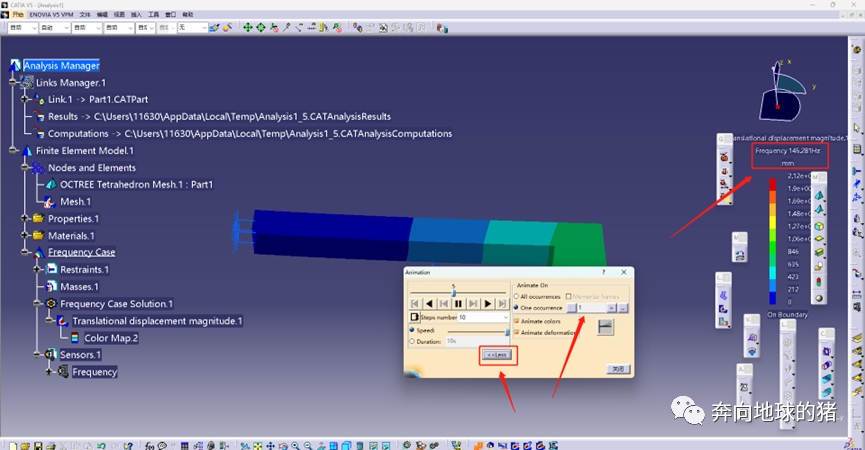

6.创建位移结果，在Animation中可以选择阶数

谢谢~
