课程十七:实际镜头的自动设计

在第15课中,我们用 DSEARCH 开发了一个七片透镜的镜头,然后将设计变成变焦镜头,这样我们就可以校正两个不同的物体共轭点。我们发现我们需要在 AEI 中新增一个透镜来提高性能。这项工作是单调乏味的,但我们时刻需要知道,我们的目标是什么。

由于 DSEARCH 不了解变焦镜头,我们得到的是一个非常好的定焦镜头 - 然后我们增加了新的要求,以便在更短的距离内进行对焦。所以从 DSEARCH 设计出的镜头没有被选中。这始终是一个选择的过程。也许他们不一定是最好的初始结构。

如果搜索例程可以监视两个不同共轭点的性能,那不是很好吗?然后设计出来的镜头性能还不错。到目前为止,我们对 ZSEARCH 还没有具体介绍,它与 DSEARCH 类似,不过它适用于变焦镜头。让我们通过使用 ZSEARCH 的输入来练习这个内容。(此时您应该在 UM 中查看 ZSEARCH ,以便更好地使用。) 这是镜头文件:

CORE 16

ZSEARCH 4 QUIET

SYSTEM

ID LESSON 15 ZOOM

OBB 0 20 12.7

WAVL CDF

UNI MM

END

GOALS

ZOOMS 3

GROUPS 8 0 0

ZGROUPS Z 0 GIHT 32 32

BACK 50 .01

RSTART 1000

THSTART 12

FINAL

OBA 1000 -366.5 12.7

APS 7

NPASS 50

COLOR M

FOV 0 .5 .7 1

FWT 2 1 1 1

NGRID 5

SNAP 10

ANNEAL 30 10 Q

QUICK 20 40

END

SPECIAL AANT

ADT 6 1 1

LUL 350 .1 1 A TOTL

M 32 .1 A GIHT

END

GO

使用此输入,我们声明两个不同的物距,无限远和1000毫米,指定镜头将有三个变焦位置( ZSEARCH 允许的最小值),声明一个包含八个元件的变焦组(整个镜头),并给出允许的总长最大值为350毫米。我们完成这项工作,然后对返回的顶部镜头进行优化和模拟退火程序。

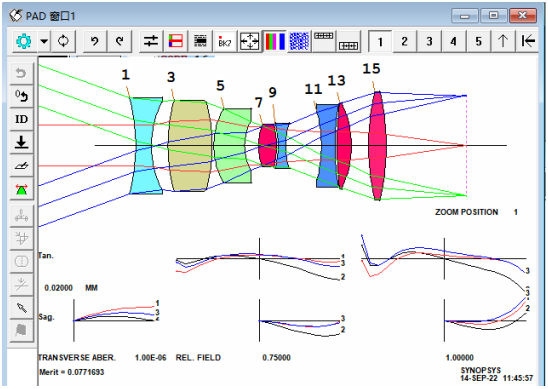

SYNOPSYS 光学设计软件课程十七:实际镜头的自动设计的图1

将其与第15课的结果进行比较,您会发现我们观察的重要性。当我们向 ZSEARCH 询问我们真正想要的东西时,它可以轻松找到满足这些要求的结构。镜头看起来不像第15课结果,而且效果更好。当然,这种工具可以节省大量时间。

但是,像所有工具一样,它也有局限性。ZSEARCH 不支持曲率或厚度求解,因为太多的东西可能会缩放,并且它不支持变量 YP1,我们之前使用它来找到光阑的最佳位置。因此,我们将光阑分配到曲面7,并在 ZSEARCH 文件的 SPECIAL AANT 部分中指定了所需的 GIHT ,以保持所需的焦距。然后我们对系统的总长设置上限。

如果我们将光阑分配到不同的表面会发生什么?试试看!并试验 RSTART 的结果。您所做的每个更改都会将程序发送到树的不同分支。您可以使用这些工具快速识别出许多有前途的设计。
