拉伸技巧！SolidWorks建模并渲染一个可变镂空环

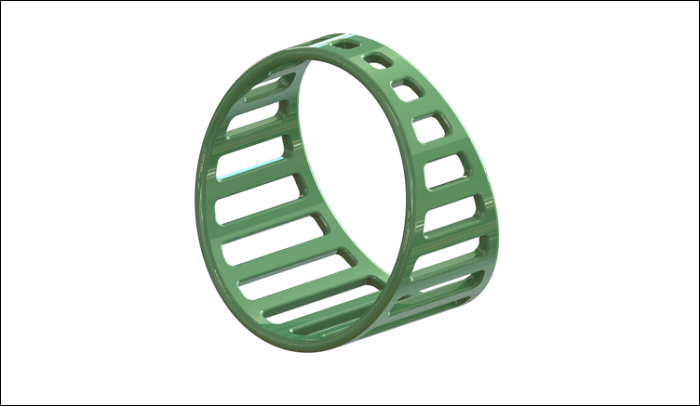

最终结果如下图所示：

方法：

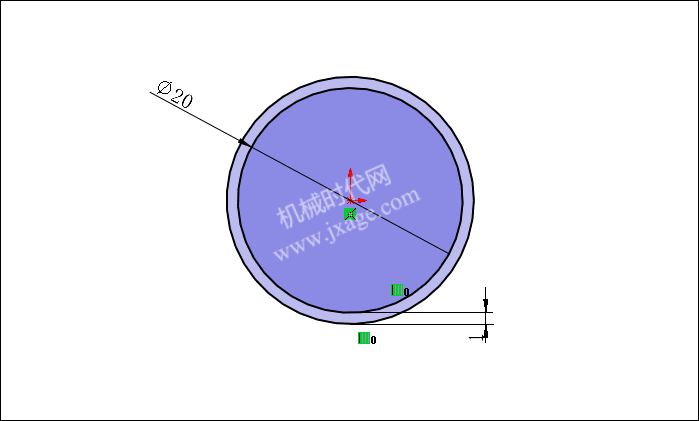

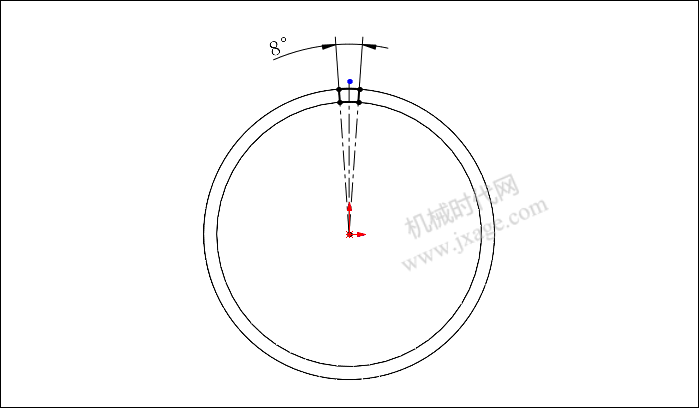

1.点击拉伸凸台/基体，在前视基准面上绘制如下图所示的草图。

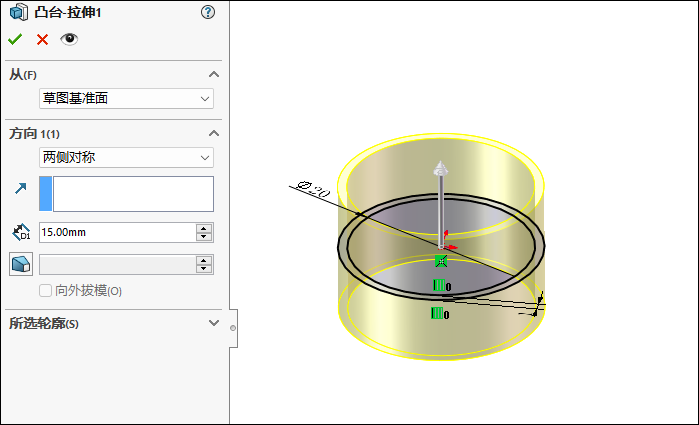

两侧对称拉伸，拉伸深度为15mm。

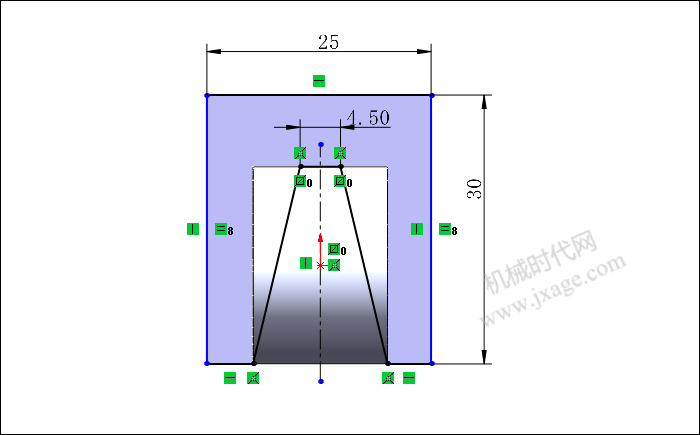

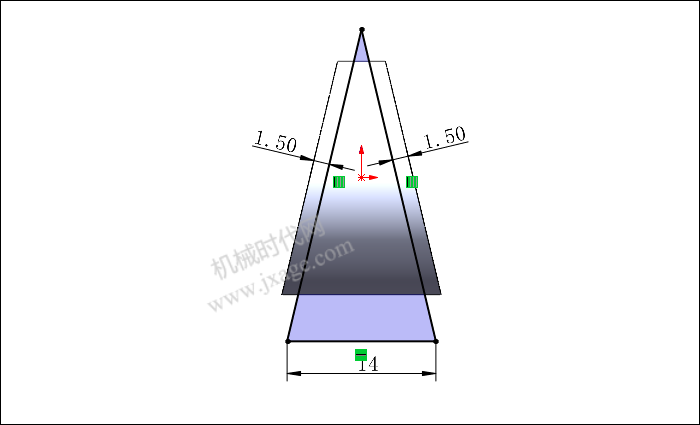

2.点击拉伸切除，在右视基准面上绘制如下图所示的草图。

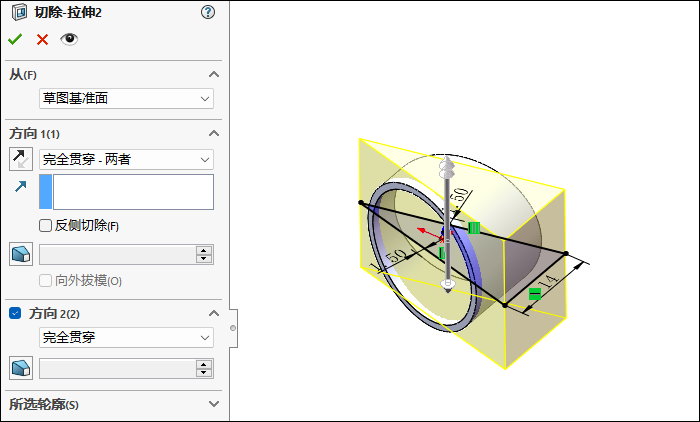

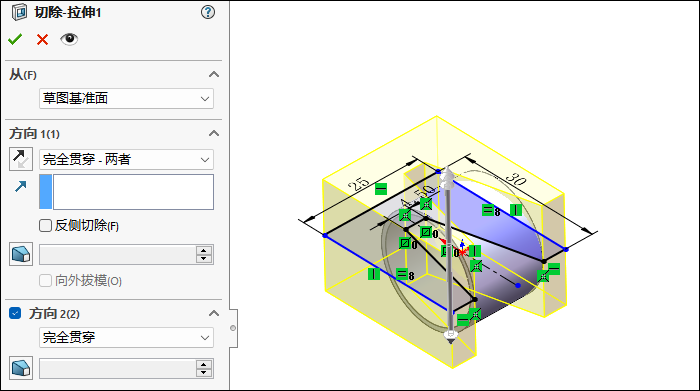

拉伸方式设置为“完全贯穿-两者”，如下图所示。

3.再次点击拉伸切除，在右视基准面上绘制如下图所示的草图。

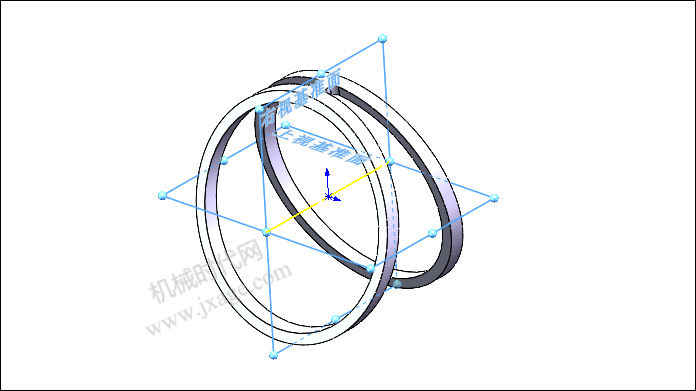

拉伸方式设置为“完全贯穿-两者”，如下图所示。

4.点击拉伸凸台/基体，在前视基准面上绘制如下图所示的草图。

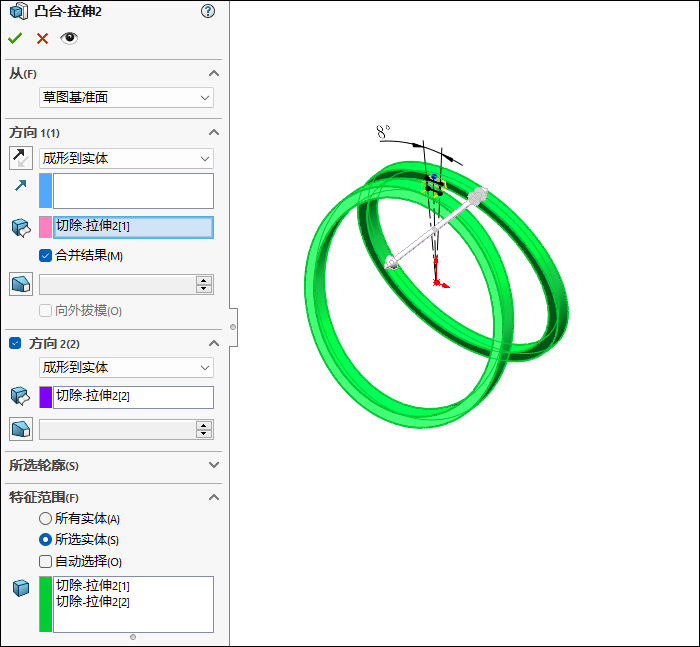

方向1和方向2的终止条件均设置为“成形到实体”，依次选择拉伸切除1和拉伸切除2作为参考，勾选“合并结果”，特征范围勾选“所选实体”并选择拉伸切除1和拉伸切除2特征。

点击勾号完成。

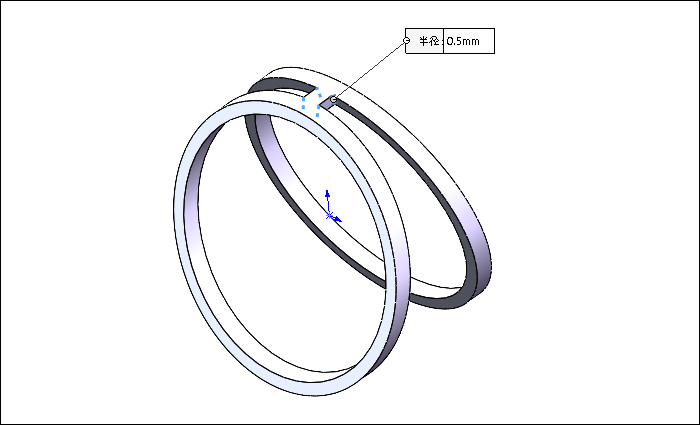

5.倒圆角。

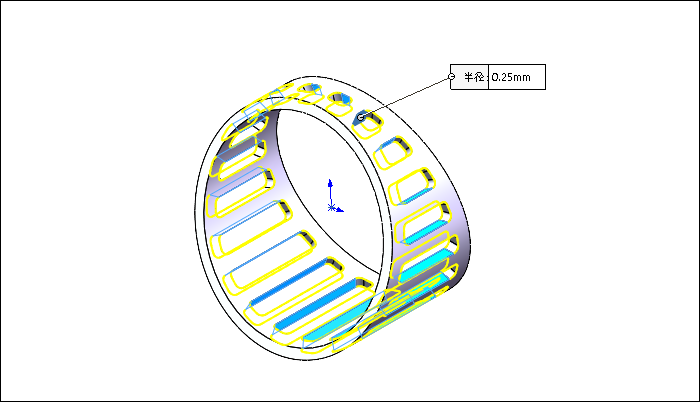

6.创建基准轴1。

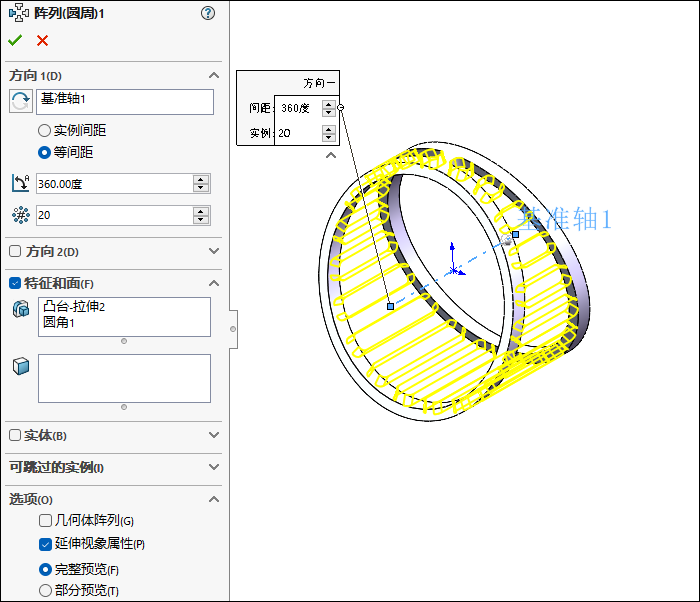

7.点击圆周阵列，阵列特征选择“凸台-拉伸2”和“圆角1”，阵列数量为20，等间距分布，如下图所示。

点击勾号完成。

8.倒圆角。

9.倒圆角。

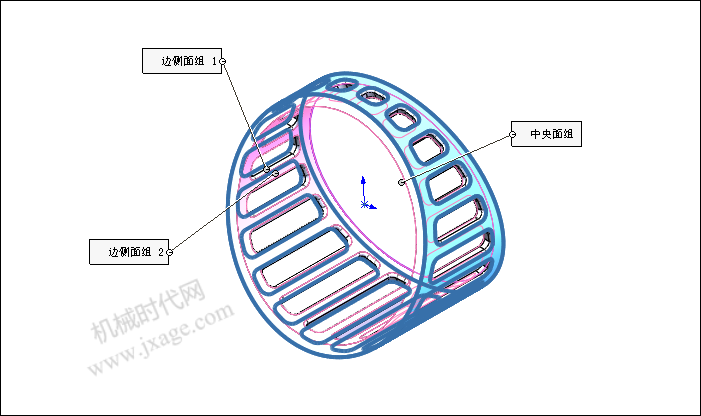

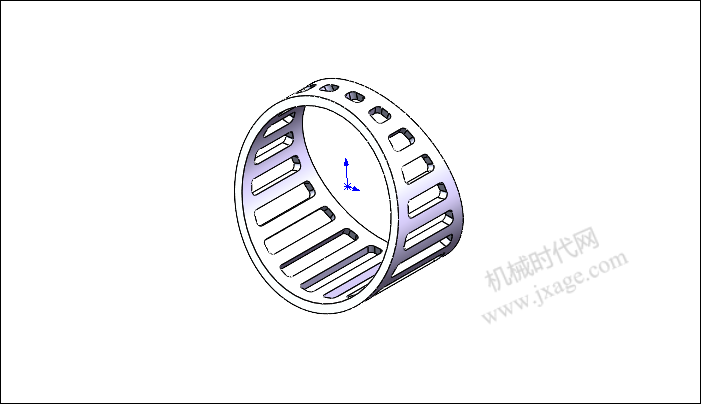

10.渲染。
