脉冲的自由空间传输

建模目的:使用VirutalLab模拟脉冲在自由空间的传输


使用工具箱:基本工具箱


脉冲参数:脉冲宽度为10fs,载波波长800nm,包含29个谐波场


自由空间传输距离:10mm


VirtualLab脉冲建模的一些概念的介绍


1) 脉冲传输


作为任意的电磁场,脉冲由电场矢量E(r, t)和磁场矢量H(r, t),共六个矢量分量来表示,这六个分量均为实值函数,后面我们用函数U(r, t)表示其中任意一个分量


VirtualLab可以模拟脉冲传输,在一个输入平面 定义脉冲,此后脉冲传输通过一个系统并在输出平面 显示,数学表达式如下:

脉冲的自由空间传输的图1

2) 复数场


传输时间用 来表示


脉冲在时间上的宽度为 ,简称脉宽,一般脉宽长短依赖于横向位置并且随着传播改变


脉冲的载波频率为


在光学中使用实数场表示会带来很多计算上的不便,为方便计算人们往往使用复数场Uc表示光场分量,在VirtualLab中也是这样。复数场Uc和实数场U之间的关系是:

脉冲的自由空间传输的图2



3) 时间傅里叶变换

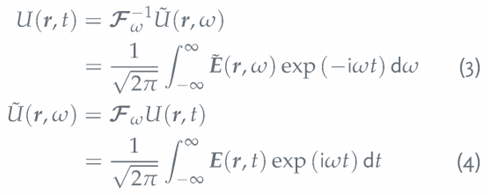

任意点脉冲的自由空间传输的图3处,光场的时域分布和对应的频域分布由傅里叶变换联系起来,如下所示:

脉冲的自由空间传输的图4



类似的定义同样适用于复数场


4) 包络函数


VirtualLab在模拟中使用了包络函数 的概念。包络函数是以 为中心时脉冲时域分布并除去载波因子 后剩余的部分。因此,其定义如下:

脉冲的自由空间传输的图5

其对应的频域谱为:


脉冲的自由空间传输的图6


脉冲在自由空间的传播的模拟


1) 构建脉冲光源



脉冲的自由空间传输的图7



脉冲的自由空间传输的图8

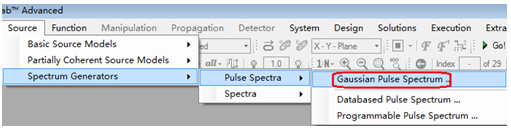

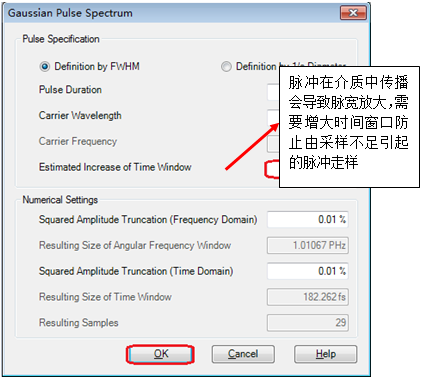

PS:高斯脉冲光谱窗口


脉冲的自由空间传输的图9

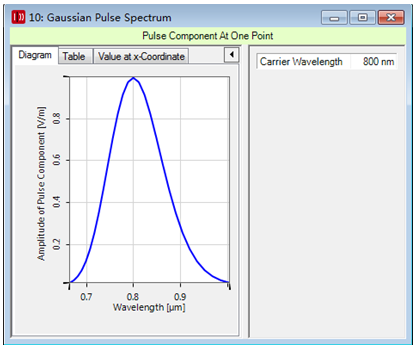

生成的载波波长为800nm的高斯脉冲光谱


2) 创建光路图LPD,选择高斯光源,并将高斯脉冲光谱导入高斯光源中,以形成脉冲光源


脉冲的自由空间传输的图10

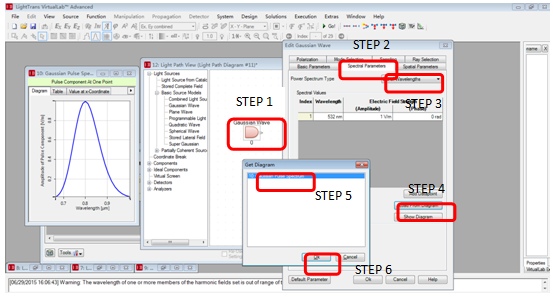

STEP1:选择高斯光源(Gaussian Wave)


STEP2:在光源窗口选择光谱参数(Spectral Parameters)


STEP3:在功率谱类型中选择波长列表(List of Wavelengths)


STEP4:选择从图表中导入(Load from Diagram)


STEP5:选择上面生成高斯脉冲光谱


STEP6:OK,以生成高斯脉冲光源

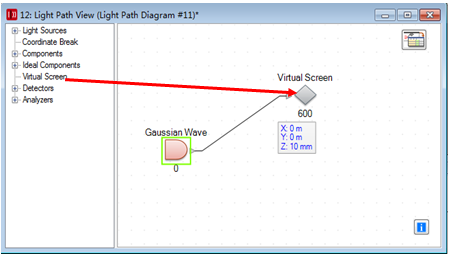

3) 选择虚拟屏作为探测器,并将光源与虚拟屏连接起来,二者间距离设置为10mm


脉冲的自由空间传输的图11


4) 点击▷Go! ,进行场追迹

脉冲的自由空间传输的图12

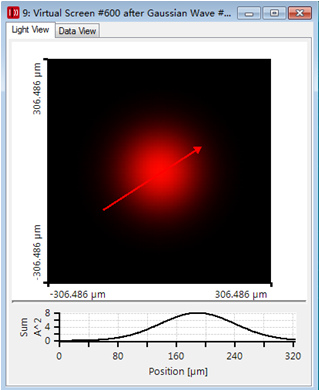

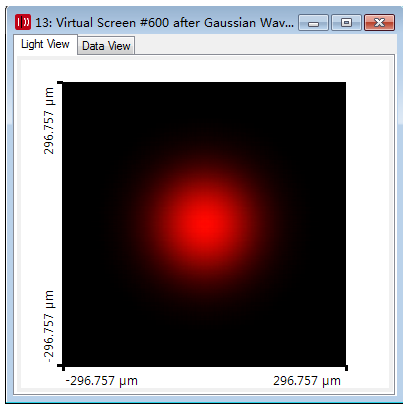

PS:高斯脉冲光源自由空间传播,在虚拟屏上的光分布


5) 引入光程分析器(Optical Path Length Analyzer,以下简称OPLA),以获取脉冲的时间偏移

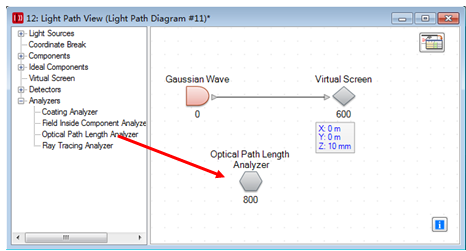

脉冲的自由空间传输的图13
PS:在分析器中双击Optical Path Length Analyzer (OPLA)

脉冲的自由空间传输的图14

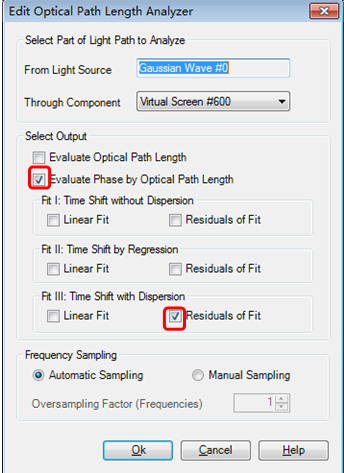

PS:光程分析器窗口


6) 点击脉冲的自由空间传输的图15 ,进行光程分析



脉冲的自由空间传输的图16

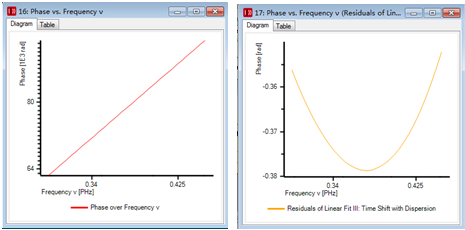

PS1:左图为相位vs频率图


PS2:由左图可见相位大致随频率线性变化,因此可对其进行线性拟合。在全相位中提取出线性拟合部分,剩余相位随频率的变化如右图所示。剩余相位是介质色散的结果,若介质无色散则相位完全线性的随频率变化,剩余相位为零(或任意常数)


7) 查看探测器结果Detector Results ,获得(考虑色散的)时间偏移

脉冲的自由空间传输的图17

PS1:时间偏移量为33.3656ps

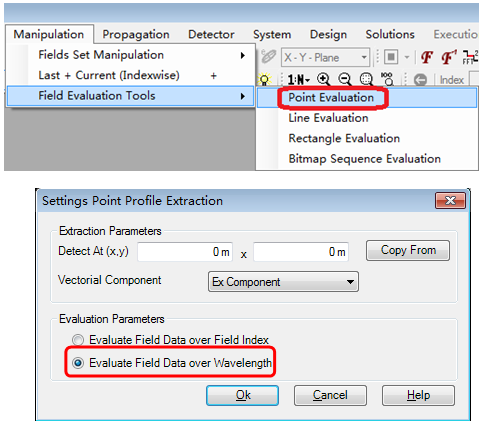

8) 使用VirtualLab提供的场测量工具,选择点测量(Point Evaluation)即显示某一点上光场的特性



脉冲的自由空间传输的图18

PS:在中心位置处测量光场随波长变化


脉冲的自由空间传输的图19

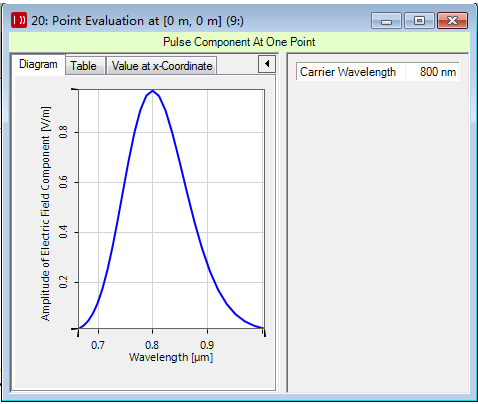

PS:中心位置处不同波长对应的电场振幅


9) 点击脉冲的自由空间传输的图20键,对上述结果进行逆向时间傅里叶变换


脉冲的自由空间传输的图21

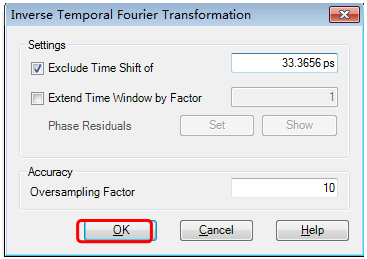

PS:输入OPLA探测的时间偏移量33.3656ps以使变换结果居中于该时间点


脉冲的自由空间传输的图22

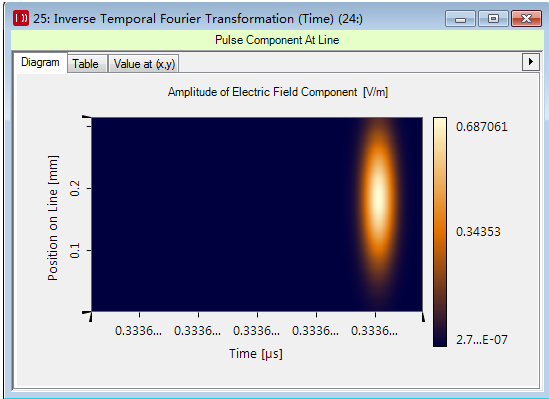

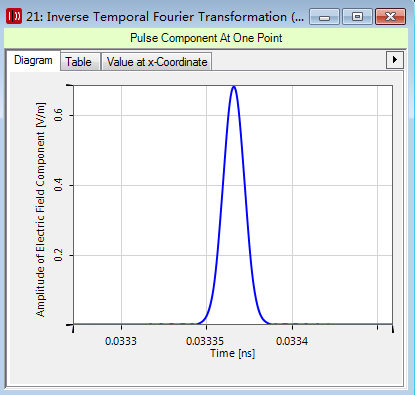

PS:电场振幅在时域中的分布

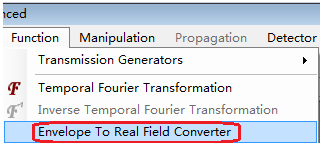

10) 逆向时间傅里叶变换所得结果为时域中脉冲的包络函数,将包络函数乘以 ,即转换为真实场


脉冲的自由空间传输的图23

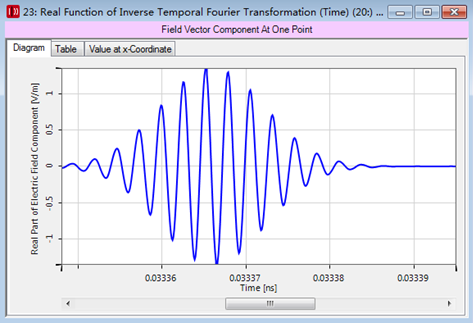

PS:转换为真实的场


脉冲的自由空间传输的图24

PS:将包络函数转换为真实场


11) 其它场测量工具


线测量工具脉冲的自由空间传输的图25 ,即显示某线段上光场的分布及特性



脉冲的自由空间传输的图26

PS:在输出光场上划定线段


脉冲的自由空间传输的图27

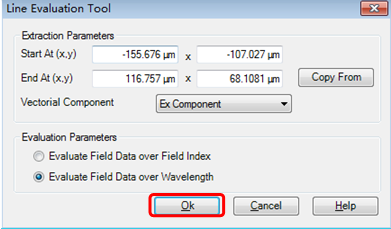

PS:选择线测量工具,测量光场随波长的变化


脉冲的自由空间传输的图28

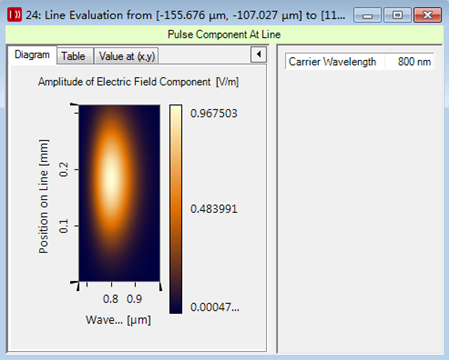

PS:获取线段上不同波长对应的电场振幅


12) 对其进行逆向时间傅里叶变换,得到该线段上每一点的包络函数


脉冲的自由空间传输的图29
