如何使用UG NX创建Rflex（rfi）文件？

1. 1.        首先打开创建好的UG 零件模型，如model.part

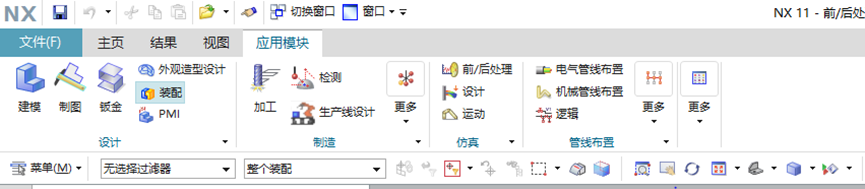

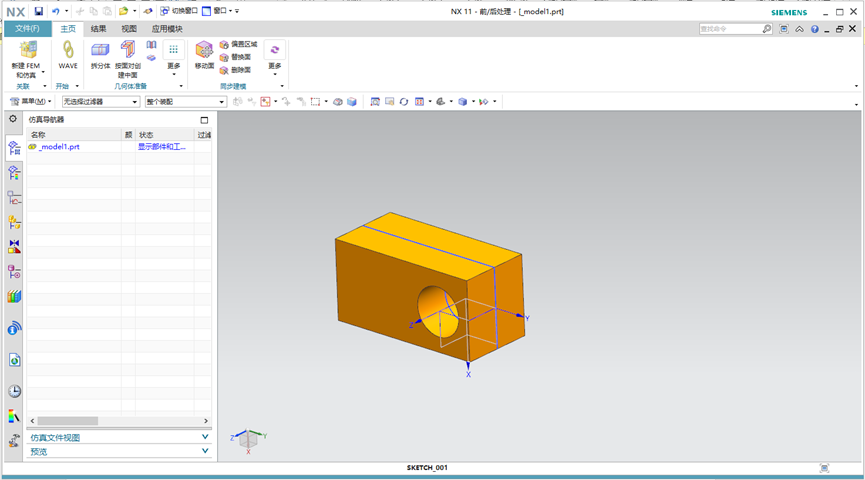

2. 2.        进入有限元处理模块

3. 1)  点击应用模块>前/后处理，进入有限元分析建模与分析模块。

1. 3.        创建一个FEM数据结构

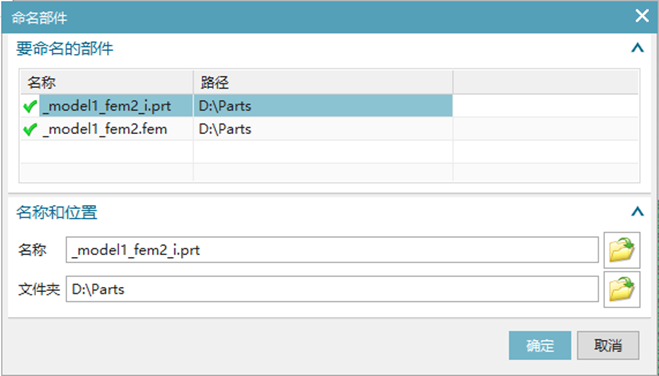

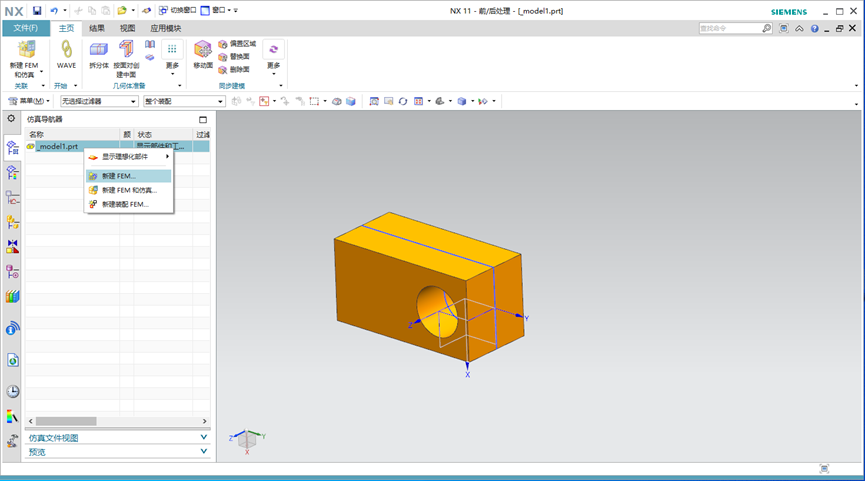

2. 1)   选中model1.part>鼠标右键>在菜单中选择新建FEM

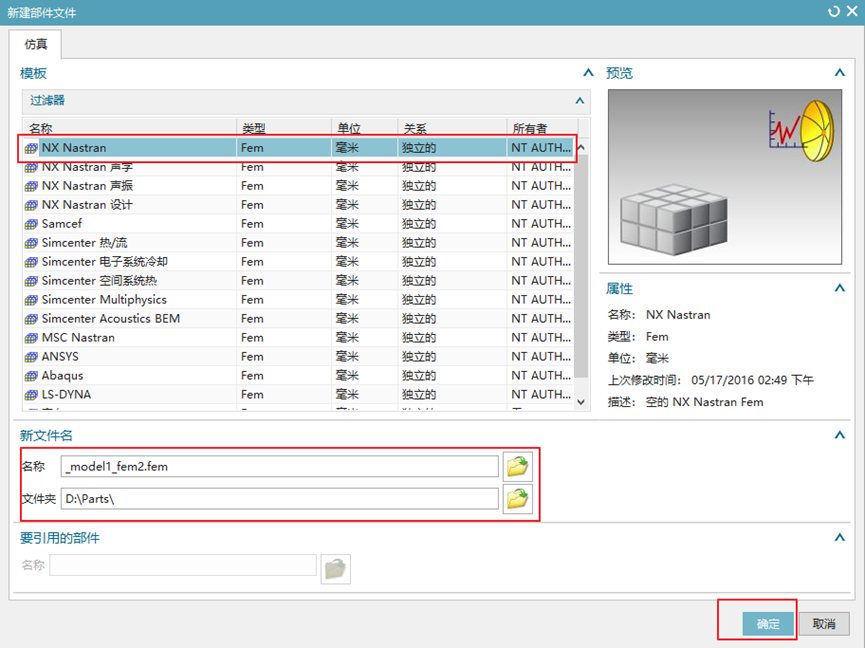

• 2）设置类型为NX Nastran, 并设置fem文件名称及保存路径，点击确定完成设置。

• 3）单击确定按钮

1. 4.        生成Mesh

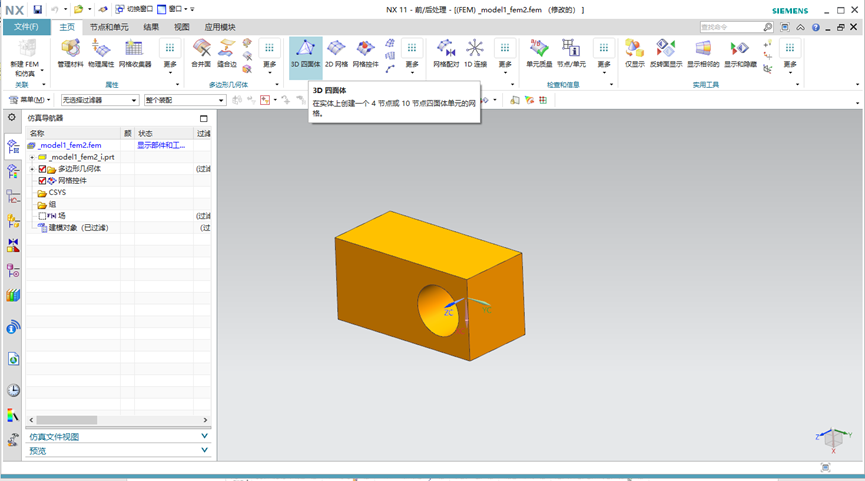

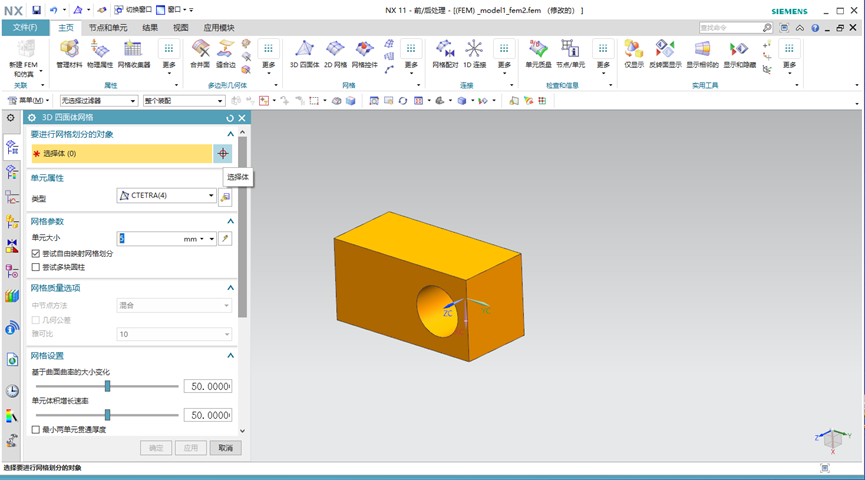

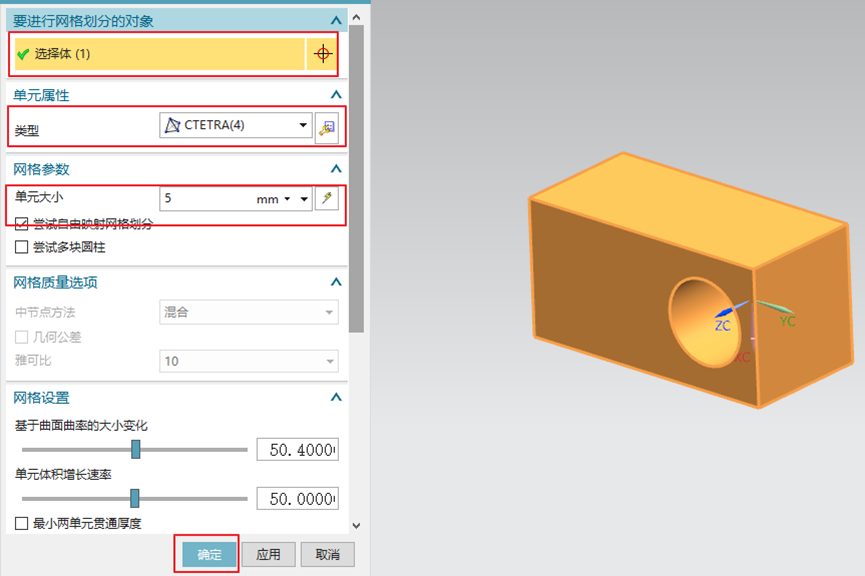

2. 1)   本案例需要生成实体网格，因此选择3D四面体

• 2）选择零件体为要进行网格划分的对象

• 3）设置单元类型：CTETRA4

• 4）设置单元大小：5（用户根据自身模型自行设定）

• 5）点击确定，开始生成网格

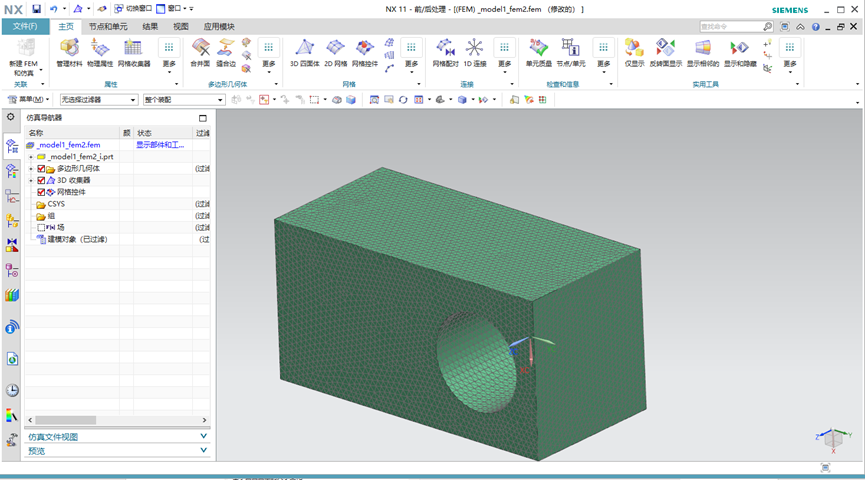

网格生成完成，如下图所示：

2. 5.        定义材料属性

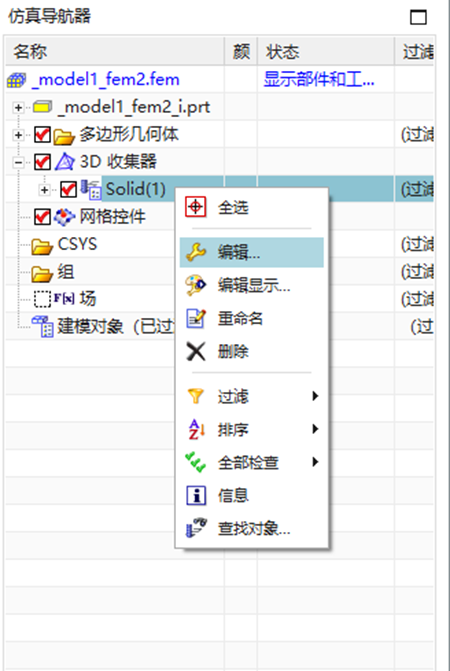

3. 1)   点击3D收集器前面的+，展开下级数据，选中Solid（1），点击鼠标右键，在弹出的菜单中选择编辑。

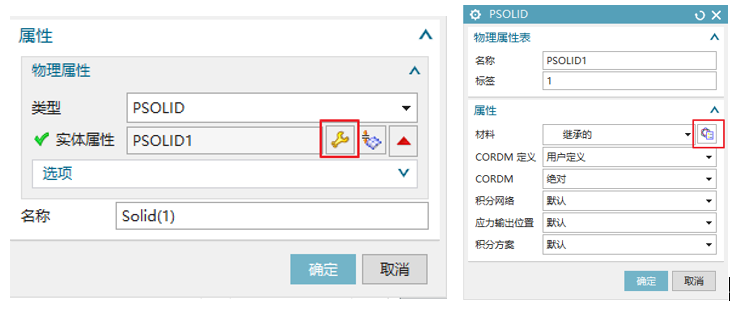

• 2）弹出属性定义窗口，选择实体属性右侧的设置图标，弹出PSOLID窗口，在属性下的材料项，点击右侧图标，打开材料列表。

•

•

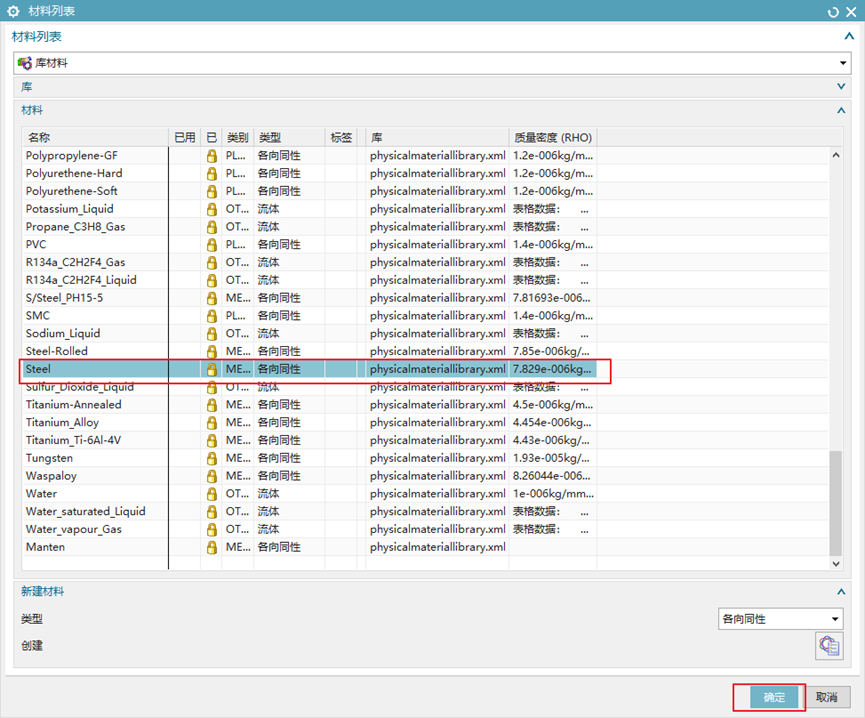

3)此处以刚材料作为示例，因此在材料库中选择Steel，。

• 4)多次点击确定，完成材料设置并退出。

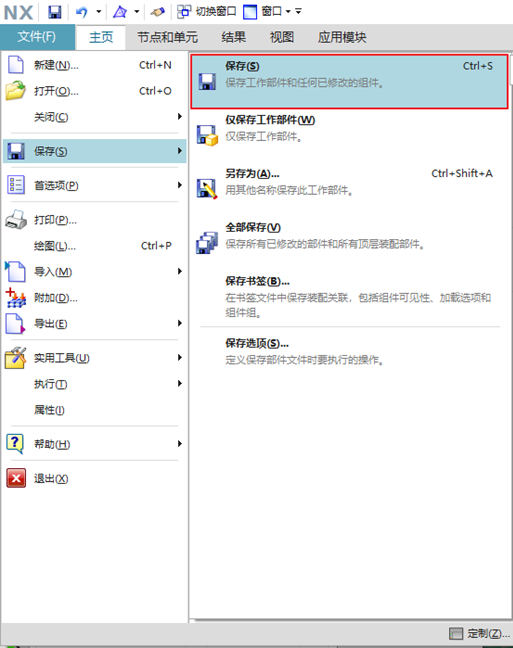

3. 6.        保存当前FEM

1. 7.        定义RBE（rigid body element）连接

RBE单元相当于RecurDyn中的FDR单元，是对柔性体施加约束和载荷的重要单元

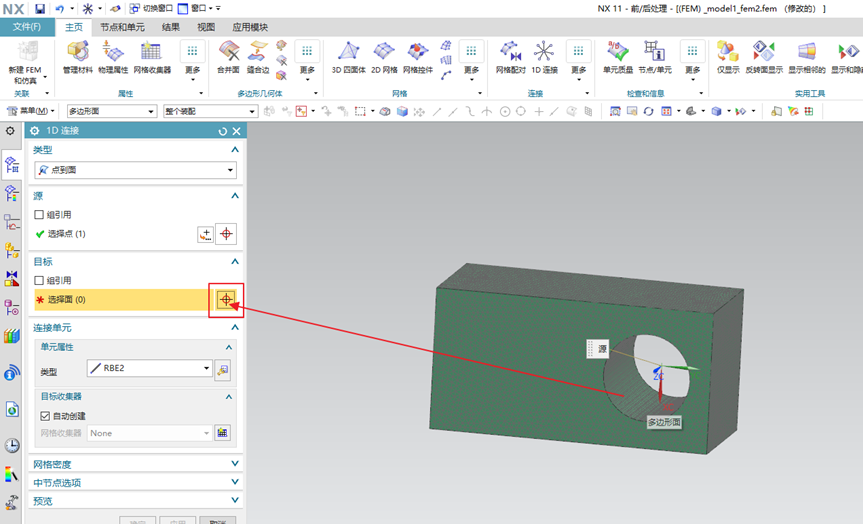

• 1)选择1D连接

• 2)选择建立RBE的方式为点到面（因此具体需要选择一个点和一个面）

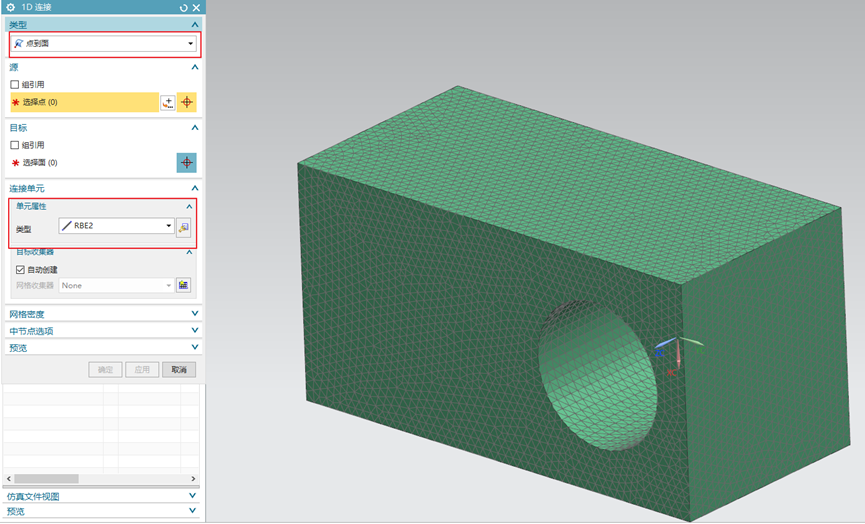

• 3)设置单元属性类型为RBE2

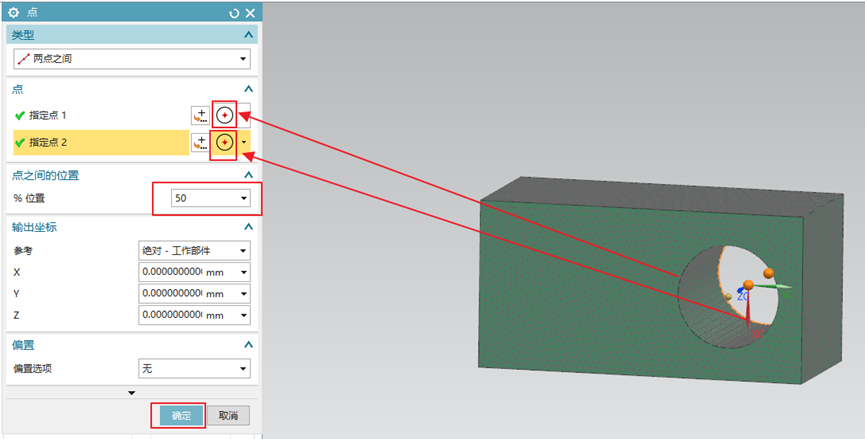

• 4) 需要选择的点为两端圆心连线的中点，因此点击选择点的+图标，弹出点的设置窗口

• 5) 类型选择：两点之间

指定点1：选择一端截面圆

指定点2：选择另一端截面圆

点之间的位置（%）：设置为50

• 6) 点击确定完成

• 7) 选择面：选择圆孔面

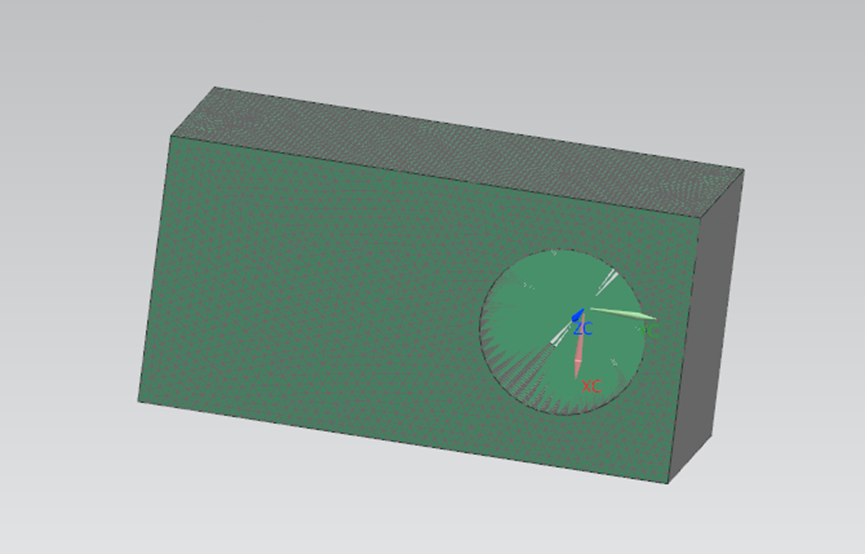

• 8) 点击确定，完成RBE单元的创建，如下图所示：

1. 8.        创建一个仿真

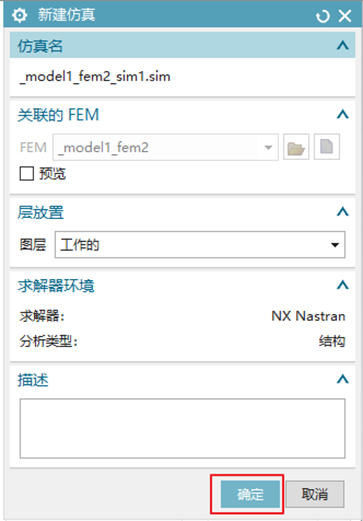

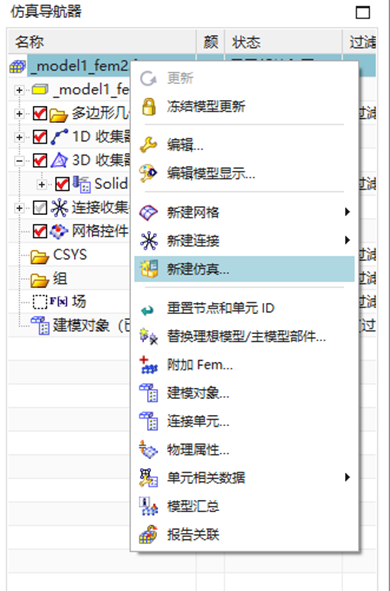

2. 1)  回到仿真导航器，选择*.fem,点击鼠标右键，然后在菜单中点击新建仿真

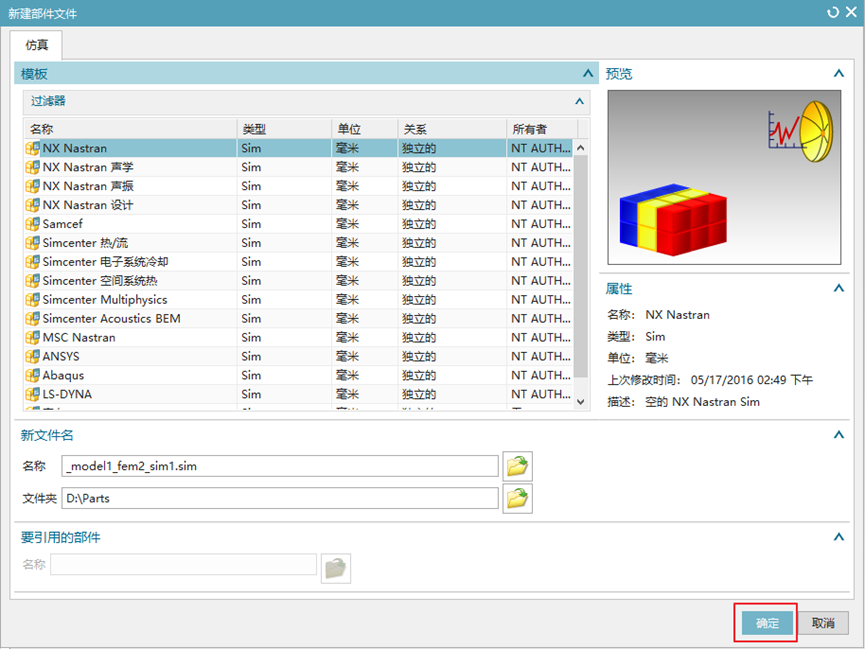

• 2) 类型默认为NX Nastran，设置仿真文件名称及保存路径，点击确定。

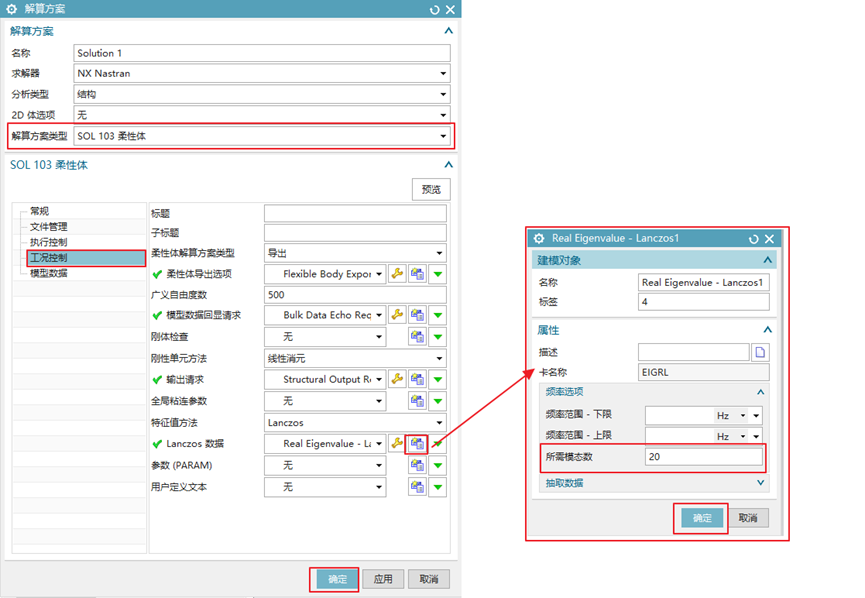

3)设置结算方案类型为SOL 103 柔性体，并在Lanczos数据中设置所需模态数为20。

2. 9.        求解

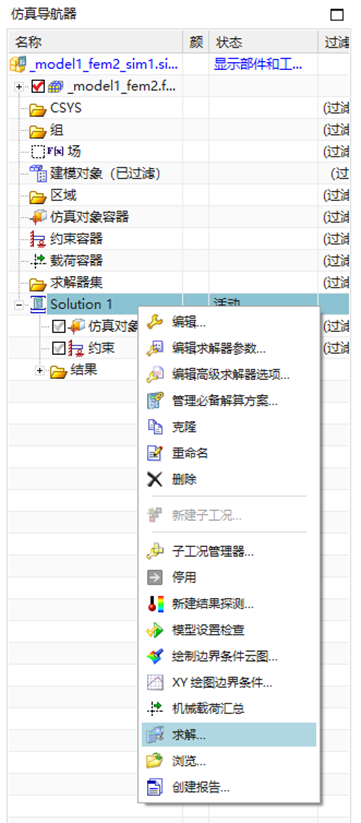

3. 1)   选择Solution1，点击鼠标右键，菜单选择“求解…”

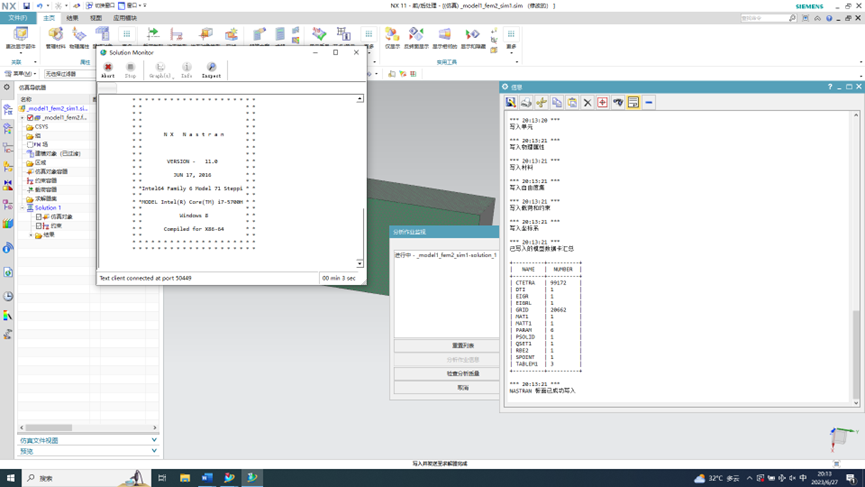

系统开始求解：

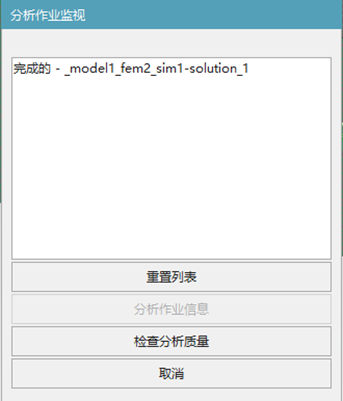

求解完成后，显示如下：

3. 10.     查看模态结果

求解完成后，可在database中查看结果

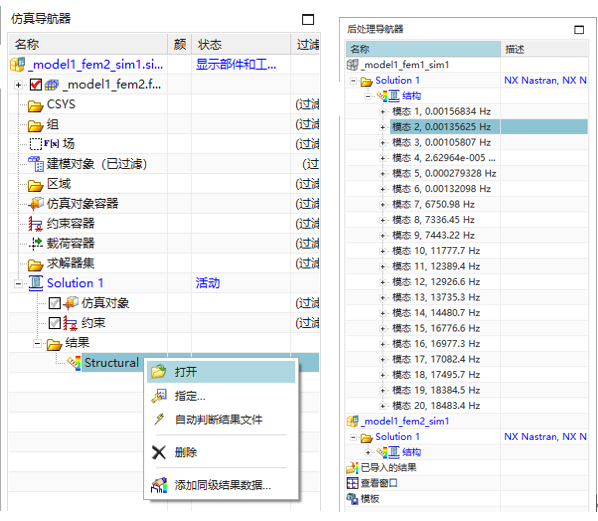

• 1) 点击结果>Structural>鼠标右键>打开，可看到界面显示20阶模态及频率。

2. 11.     查看rfi文件

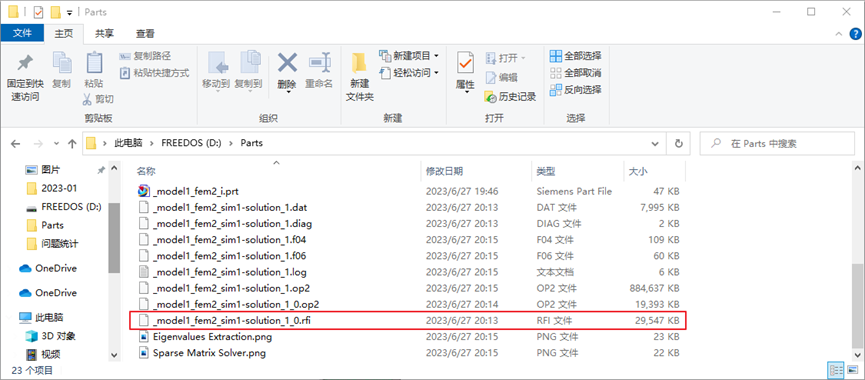

在仿真文件的路径下，可查看生成了后缀为rfi的Rfelx文件。可通过RecurDyn的RFlex import功能导入RecurDyn，并进行仿真分析。
