在SolidWorks工程图里给注释、标注添加双箭头或多箭头

太极元气

2023年9月22日 11:37

浏览：8503

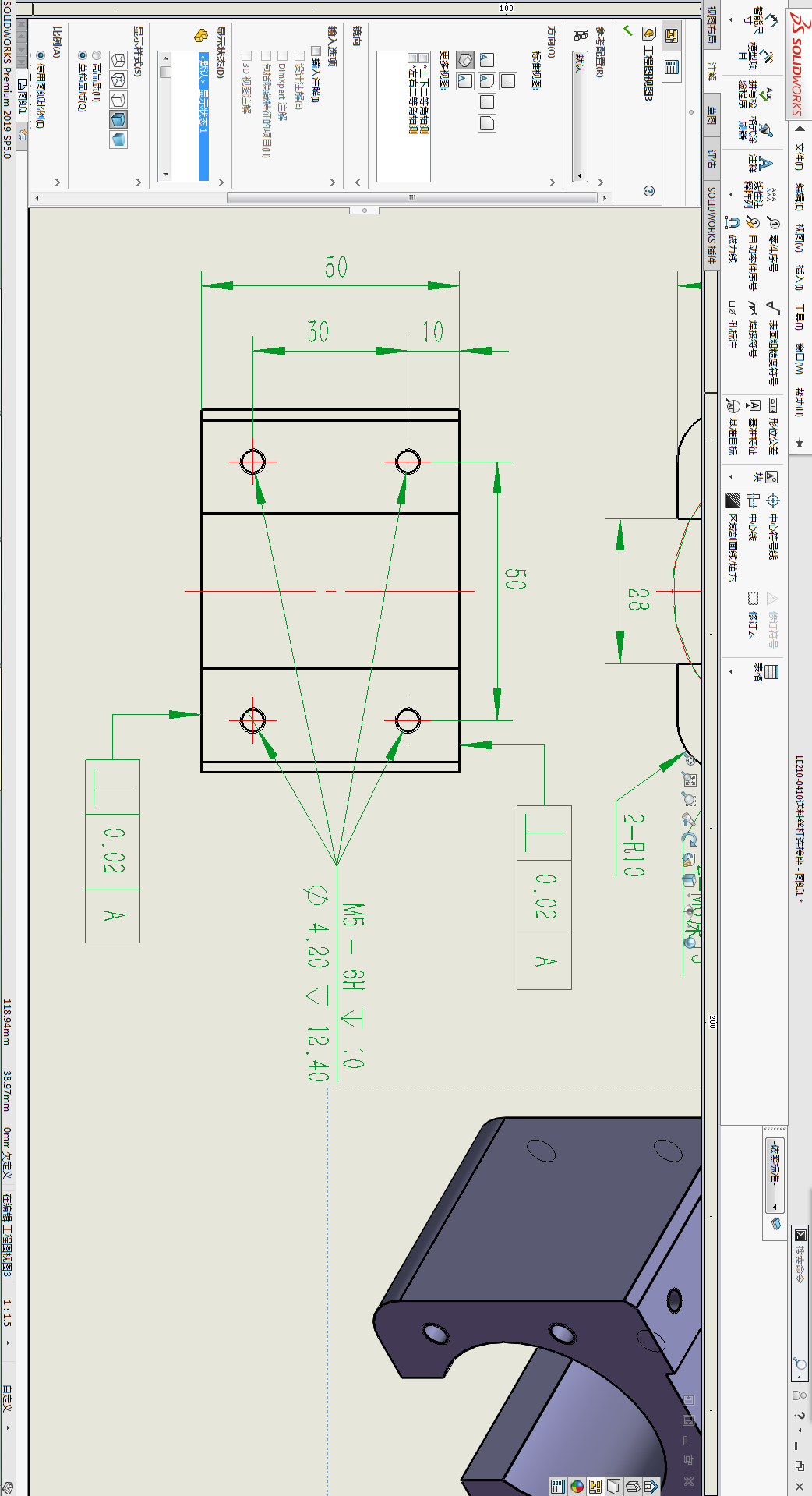

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图1

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图2

绘图视频

建模步骤

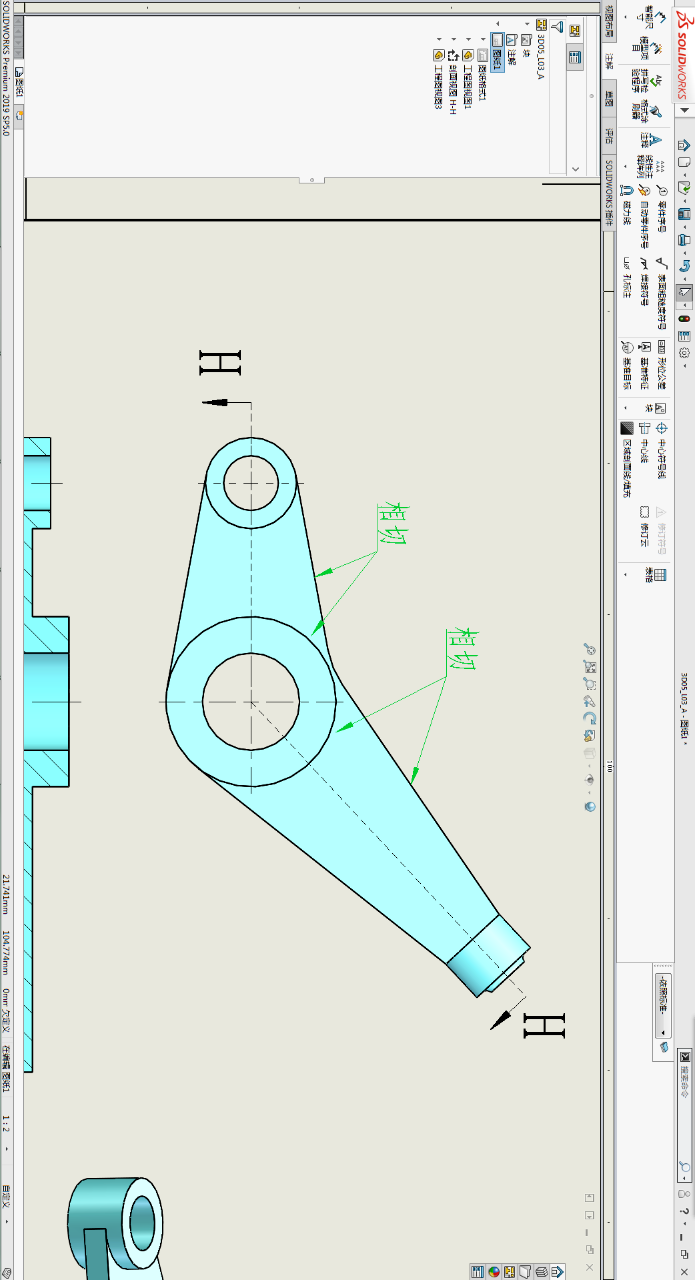

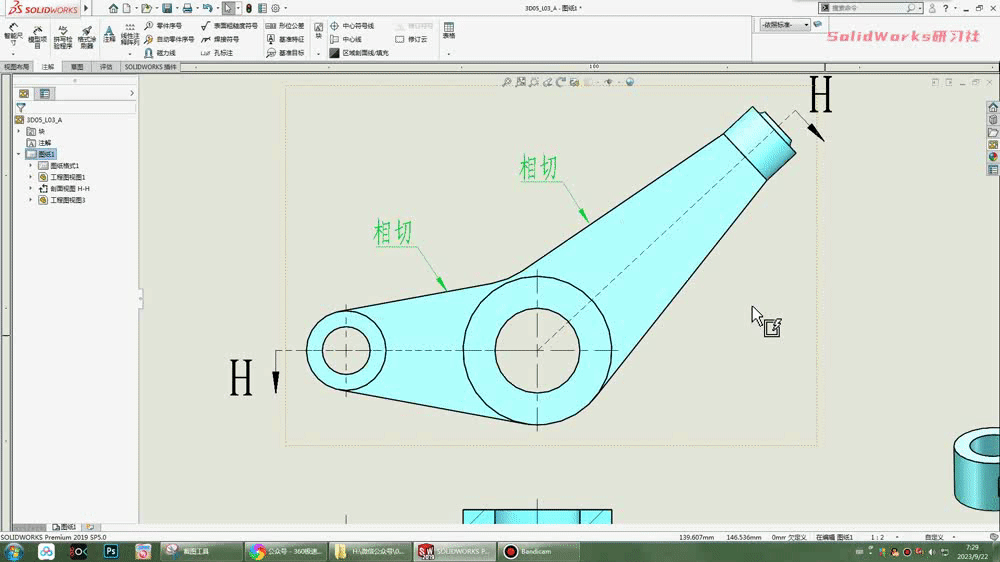

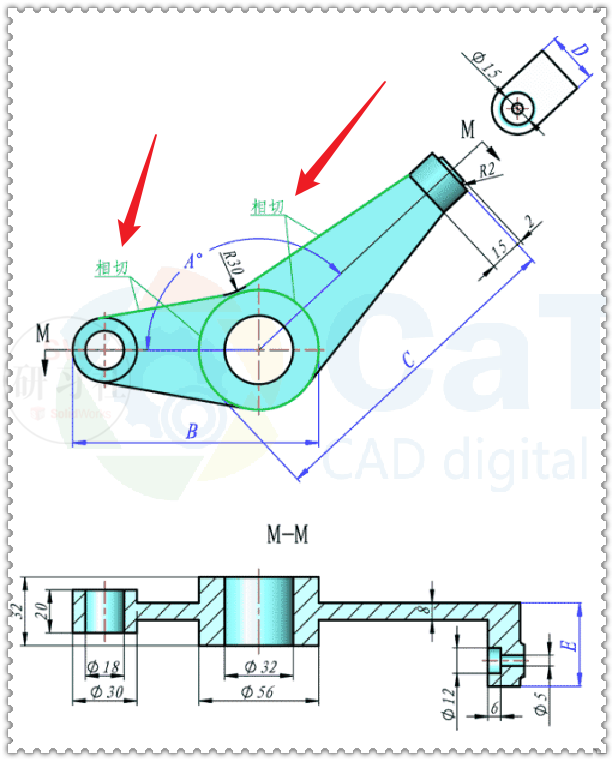

1.下面这张图纸的注释：相切，有两个箭头，在SolidWorks工程图中如何标注出了？

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图3

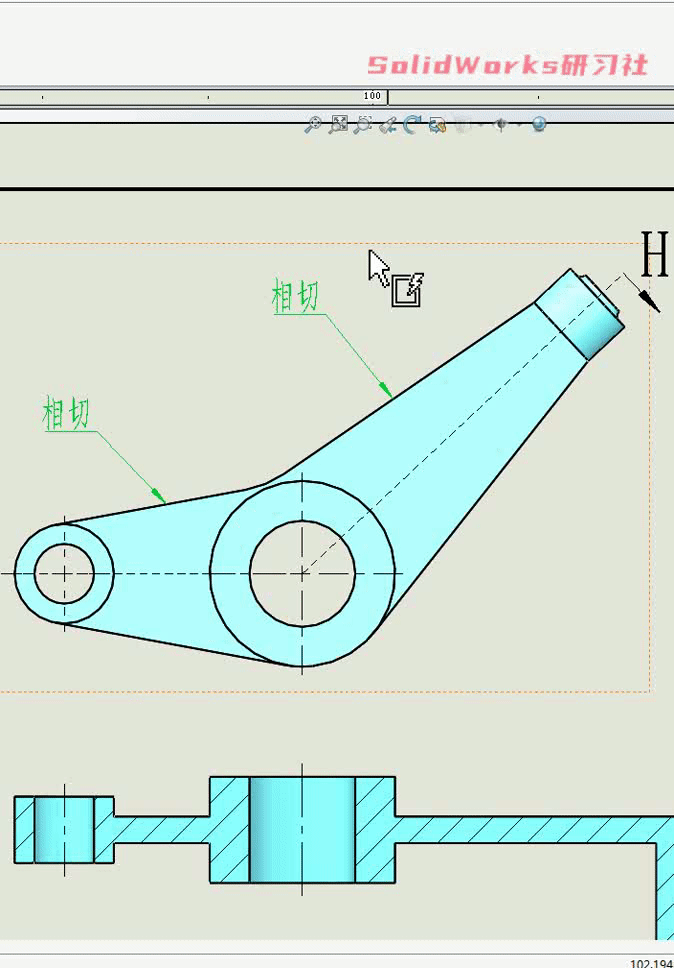

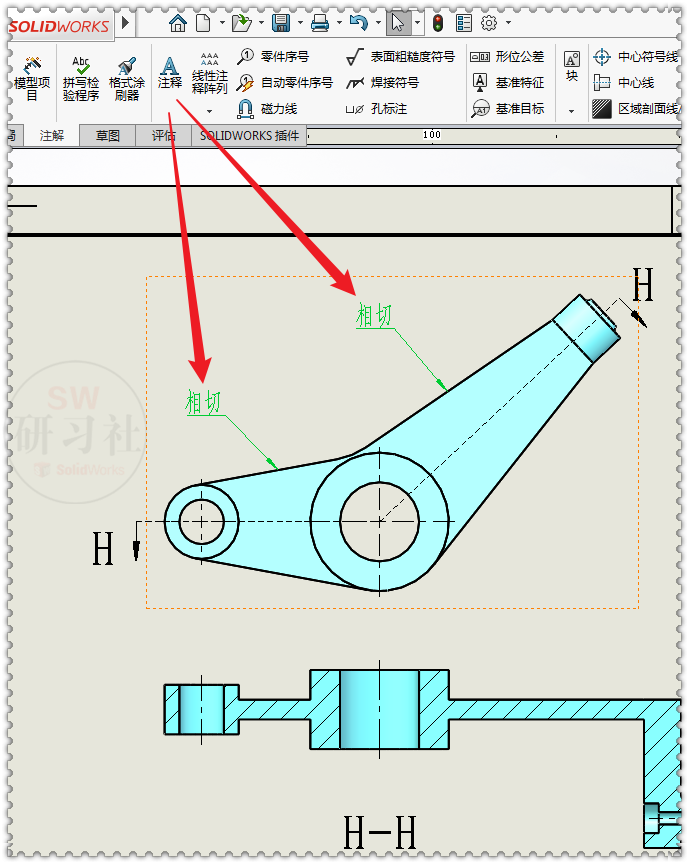

2.先用添加两个：注释。

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图4

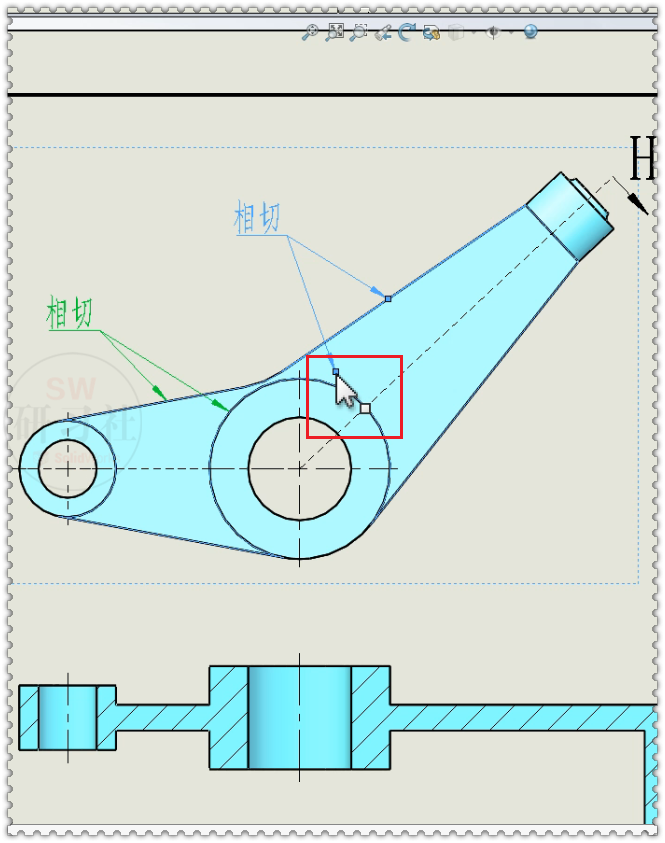

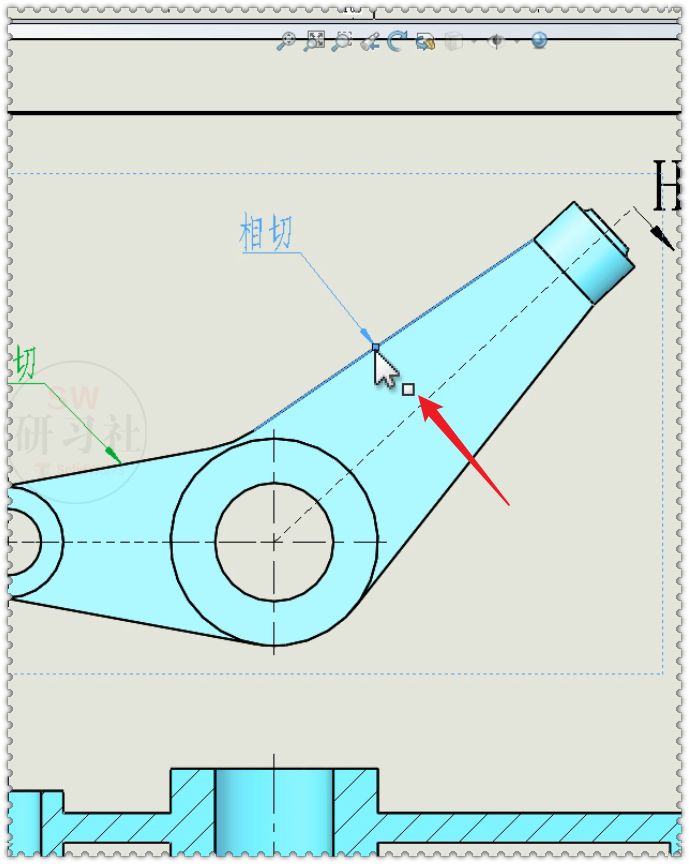

3.鼠标移动到箭头处，可以看到出现一个： 白色的小方块 ，这时 按住Ctrl键+拖动箭头到需要的位置，就可以添加一个引线了。

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图5

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图6

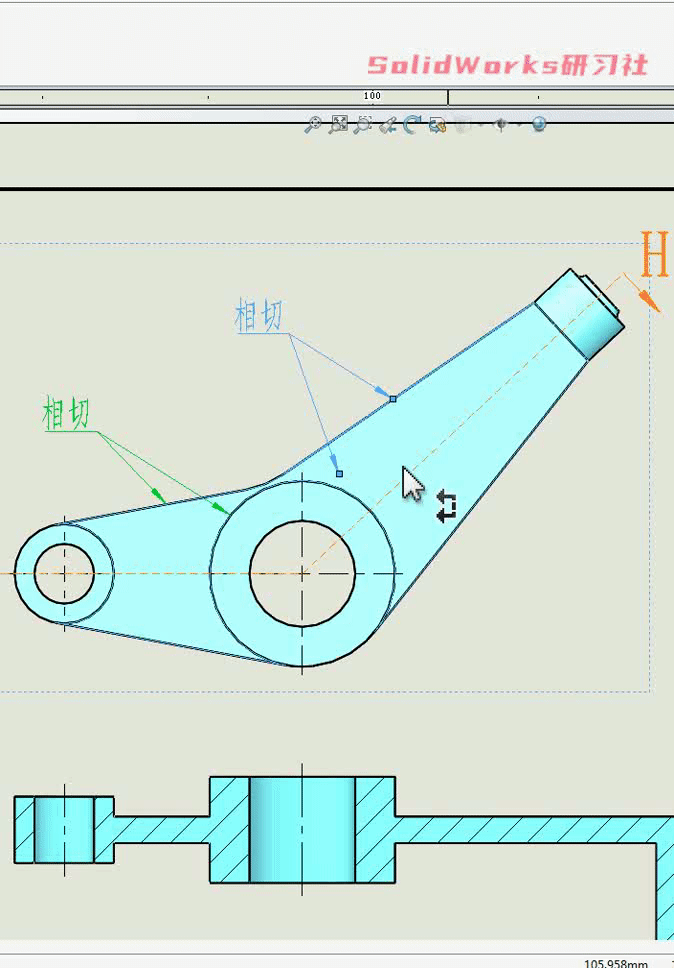

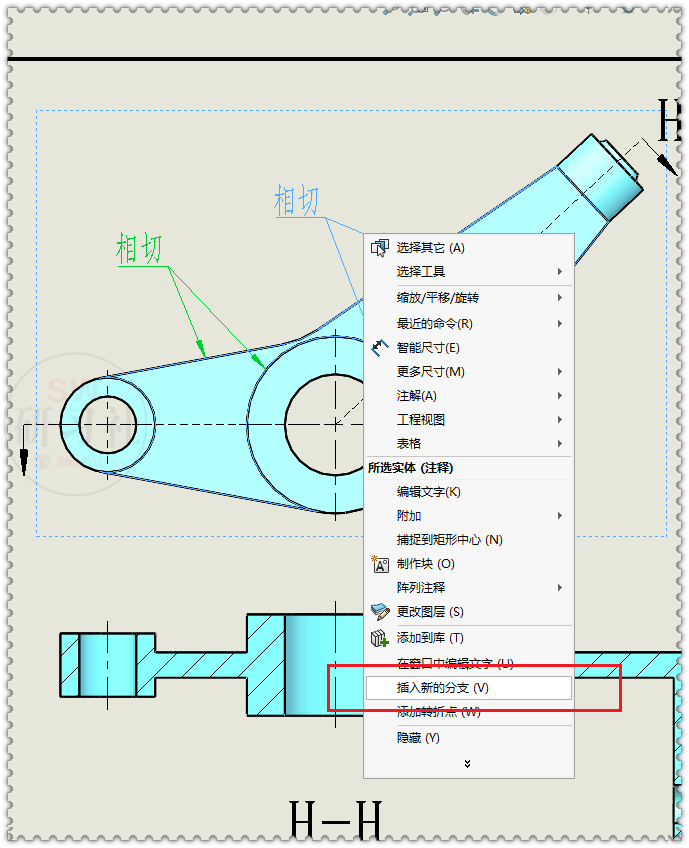

4.这个功能类似与右键里的：插入新的分支。

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图7

5.如果添加错了或不想要了，删除也很简单：鼠标移动到箭头处，出现白色方块后，按删除键。

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图8

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图9

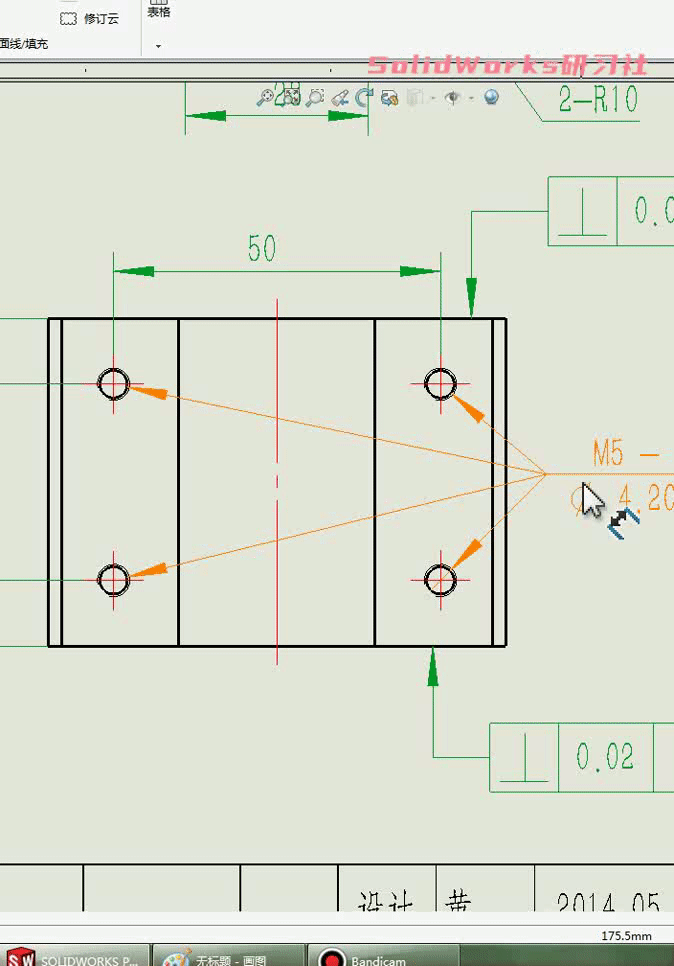

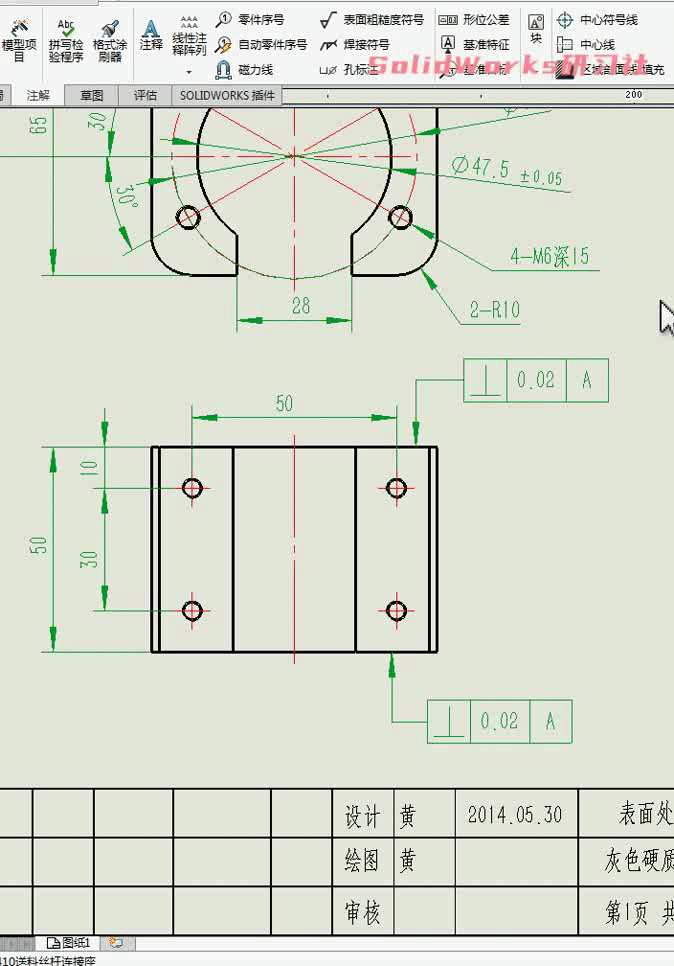

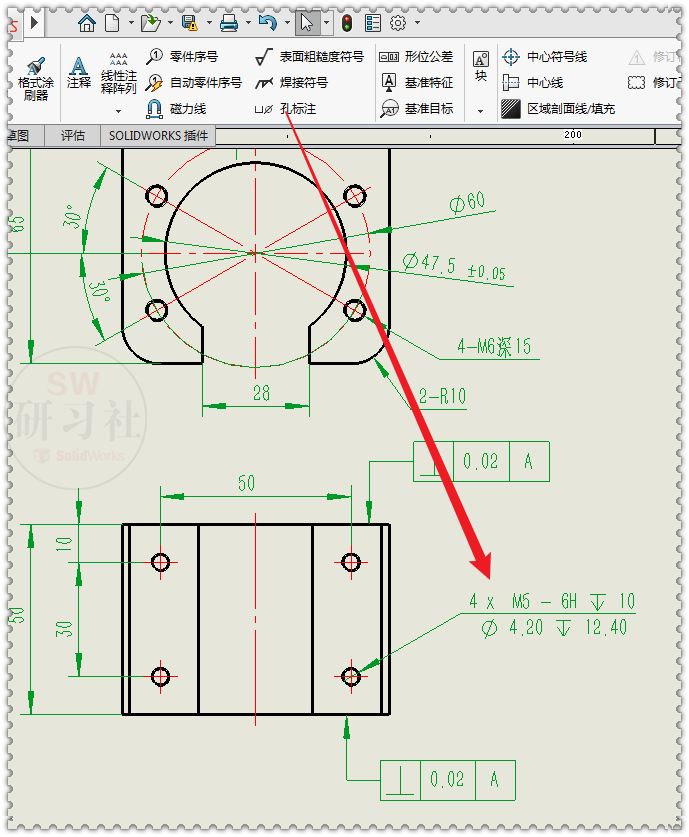

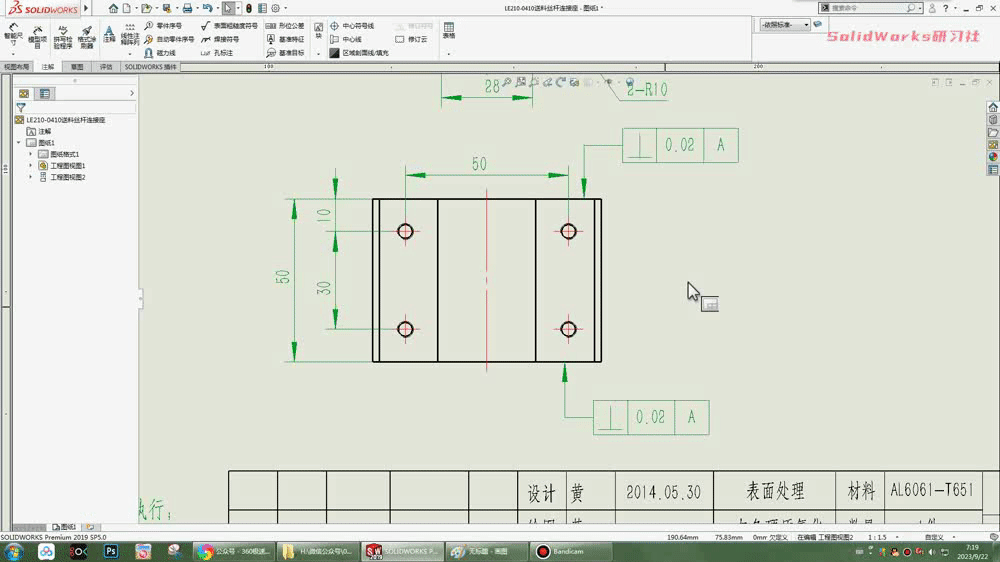

6.注释可以拖动添加引线，标注同样也可以；下图中先添加一个孔标注：

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图10

6-1.方法一样：鼠标移动到箭头处，出现小方块后按住 Ctrl键+拖动添加引线。

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图11

7.删除方法相同。

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图12

8.完成。

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图13

在SolidWorks工程图里给注释、标注添加双箭头或多箭头的图14

文章来源：solidworks研习社
