ANSYS nCode DesignLife(Standalone)基本功能布局

nCode DesignLife(Standalone)
基本功能布局
ANSYS nCode DesignLife能够独立使用,它具有完整的HBM nCode DesignLife进行疲劳分析,能够支持使用其他有限元求解器的结果文件进行疲劳分析。
1. 工作流程搭建
nCode DesignLife(Standalone)分析流程是在工作空间(Workspace)中进行搭建的。
①拖曳对应的功能图标进入工作面板进行搭建,注意,此时功能图标的内容可能为空,需要用户对功能图标进行定义。
②选择菜单命令"File"→"Open Data Files",浏览至有限元结果、载荷谱等存放文件夹,确定刷新后将在"Available Data"栏中获得对应的有限元、载荷谱等数据列表,直接将数据列表拖曳进工作空间,获得输入文件数据对应的功能图标。
③功能图标需要利用通道“Pipe"在“Pad”中进行连接,对应颜色通道端口进行连线即可传递数据(数据从左侧传递到右侧)。

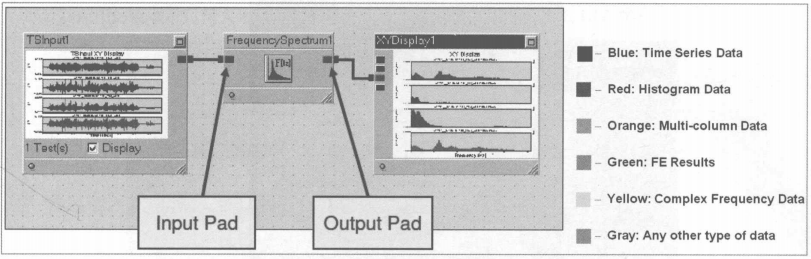

④“Pad”采用颜色标识代表数据类型,如图1所示。
功能图标被拖曳进入工作空间后才能进行选项配置,该图标是具体实施分析过程中必要的功能项模块。
图1 通道连接与数据颜色标识
根据不同的疲劳分析类型以及它们在搭建中的功能表现,我们需要不同的功能图标,其功能表现主要包括:
●有限元结果文件输入;
●疲劳分析各项属性功能设置;
●疲劳载荷谱输入;
●求解计算提交;
●疲劳结果显示;
●疲劳结果列出数据;
●创建报告。
功能图标通过功能配置面板“Glyph Palette”获得,nCode DesignLife常用的功能配置面板包括:
●Input配置面板(如图2所示);
●Output配置面板(如图3所示);
●Function配置面板(如图4所示);
●DesignLife配置面板(如图5所示)。

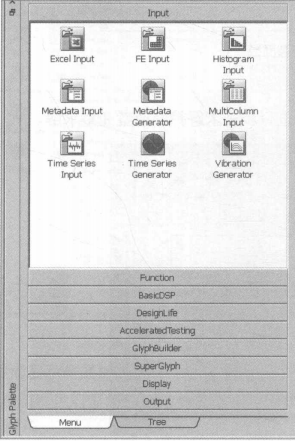

图2 Input配置面板

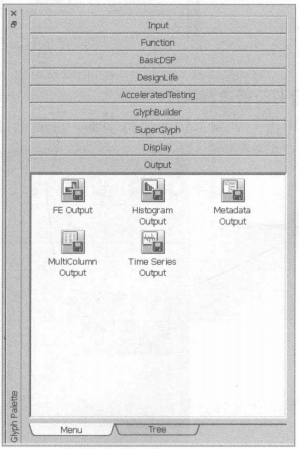

图3 Output配置面板

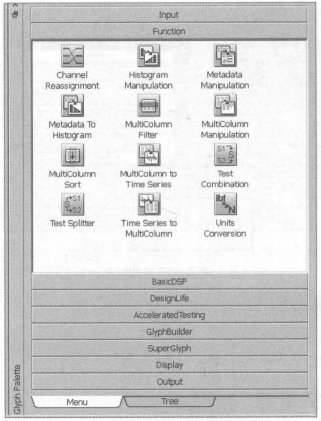

图4 Function配置面板

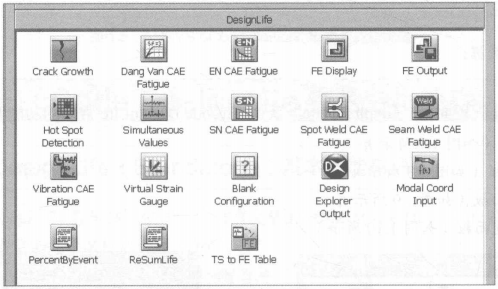

图5 DesignLife配置面板

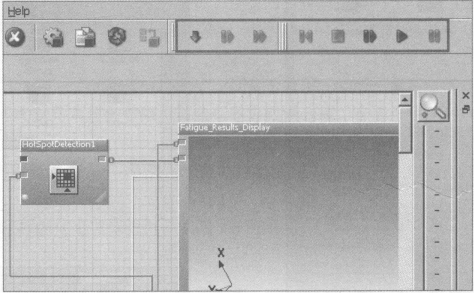

直接单击“VCR”按钮进行求解,如图6所示,能够进行步进求解控制或者完整求解。
图6 VCR求解执行
部分功能图标能够进行最大化显示,通过单击右上角的按钮实现,如图7所示。

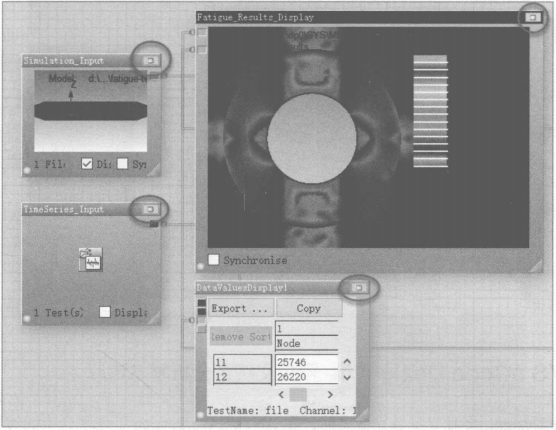

图7 功能图标最大化显示

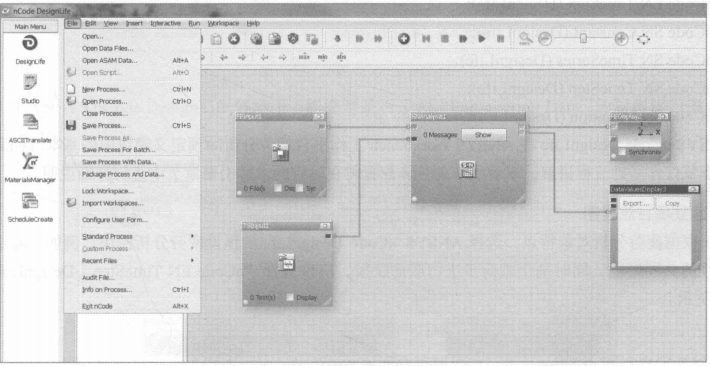

nCode DesignLife(Standalone)的分析过程和数据存储是分开的两个项目文件。
分析过程能被保存为一个FLO格式的文件,包括Glyphs、Pipes和Properties,但并不包括数据存储。数据存储是基于分析过程进行传递的,它需要提供必要求解数据,例如Time Series、Histograms和FEResults等。过程和数据文件能够一起被保存为FDB文件格式,如图8所示。
图8 过程和数据文件存储
能够对图形进行显示控制,例如,设置是否显示有限元的网格、彩色有限元结果或者疲劳结果云图等,如图9所示。
用户可以方便地采用快捷键与鼠标结合的方式进行操作,包括旋转、平移等,如图9所示。

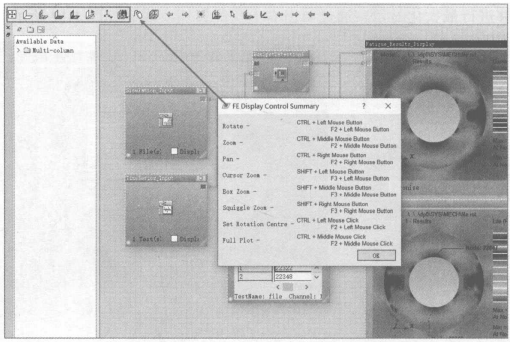

图9 图形显示与鼠标控制
