芯片设计与高速图形工作站硬件配置推荐

UltraLAB

2023年10月19日 12:05

芯片设计（Chip Design）是指设计和开发集成电路芯片，也称为芯片设计。它涉及到将电子元件、电路和系统集成到单个芯片上，以实现特定功能或应用。芯片设计包括电路设计、物理设计、验证和仿真等方面,这些芯片可以用于各种电子设备，如计算机、手机、汽车电子等。主要用途包括提高性能、减小尺寸、降低功耗等。

芯片设计主要用于以下领域：

Ø 计算机：CPU、GPU、内存、存储器等

Ø 通信：基带芯片、射频芯片、网卡芯片等

Ø 消费电子：手机、平板电脑、电视、可穿戴设备等

Ø 工业控制：传感器、控制器、驱动器等

Ø 汽车电子：车载芯片、汽车安全系统等

芯片设计中的计算工作可以分为以下几个方面：

1) 逻辑设计和综合（Logic Design and Synthesis）：逻辑设计阶段通常涉及到逻辑仿真和综合，这些工作通常是单核的，因为它们更多地受到计算速度的限制。不过，在某些情况下，多核CPU也可以提高处理效率。

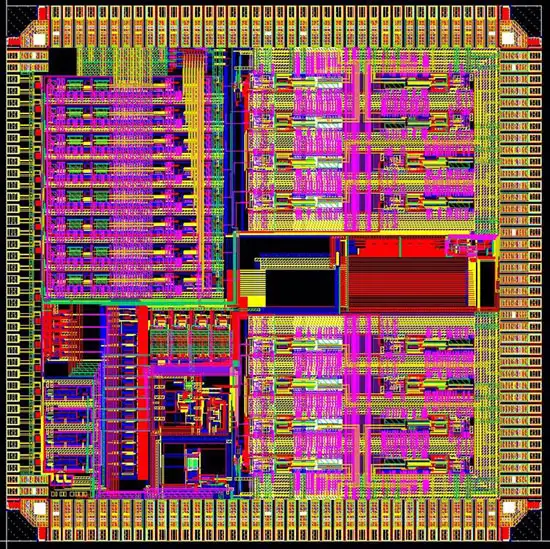

2) 物理设计和布局（Physical Design and Layout）：物理设计是芯片设计中计算密集的部分之一。这一阶段涉及到芯片的布局和布线，通常可以受益于多核CPU和多线程。但多核CPU在这个阶段并不直接支持并行计算，需要专门的EDA工具来实现并行化。

3) 时序分析（Timing Analysis）：时序分析通常用于检查电路的时序特性，单核CPU足以支持这方面的计算。

4) 验证和仿真（Verification and Simulation）：验证和仿真是芯片设计中非常关键的部分，通常需要大量的计算资源。仿真可以受益于多核CPU，因为可以并行运行多个仿真任务。GPU通常用于通用计算而不是芯片设计的仿真。

5) 物理验证和仿真（Physical Verification and Simulation）：物理验证和仿真包括电气规则检查（DRC）等任务，这些工作通常需要多核CPU，而GPU通常不直接支持这方面的任务。

6) 流片：将物理版图交给代工厂进行制造。主要使用 CPU 单核进行计算，

7) 封装测试：将流片后的芯片进行封装和测试。主要使用 CPU 单核进行计算，

芯片设计是一个复杂的过程，需要使用多种计算工具来完成。以下是一些常用的芯片设计软件工具：

电路设计：Cadence Virtuoso、Synopsys Design Compiler、Mentor Graphics QuestaSim
布局设计：Cadence Virtuoso Layout Suite、Synopsys IC Compiler、Mentor Graphics Calibre
仿真验证：Cadence Virtuoso Simulation Suite、Synopsys VCS、Mentor Graphics QuestaSim

这些软件工具可以帮助芯片设计师完成芯片设计的各个环节，提高芯片设计的效率和质量。

芯片设计过程中计算量巨大的任务包括：

电路设计：电路设计需要计算电路的功能、性能、功耗等。功能计算是指计算电路的逻辑功能，包括电路的输入输出关系、电路的功能实现方法等。性能计算是指计算电路的性能指标，包括电路的速度、功耗、面积等。功耗计算是指计算电路的功耗，以满足芯片的功耗要求。主要由CPU单核计算完成
布局设计：布局设计需要计算芯片的面积、功耗、信号完整性等。面积计算是指计算芯片的面积，以满足芯片的面积要求。功耗计算是指计算芯片的功耗，以满足芯片的功耗要求。信号完整性计算是指计算芯片的信号完整性，以确保芯片的正常运行。计算量很大,CPU单核计算和多核计算的结合
仿真验证：仿真验证需要模拟芯片的运行，以验证芯片的功能、性能和功耗等。仿真验证的计算量主要取决于芯片的复杂程度,计算量很大,使用CPU多核计算或GPU加速。

芯片设计过程中支持GPU加速的环节包括：
