用于光波导耦合的倾斜光栅的分析

摘要



因为倾斜光栅在特定衍射级中具有高效率，故通常被用于将光耦合到光学光波导中。 如今，它们经常应用于增强和混合现实应用中。 本案将展示如何使用VirtualLab Fusion对文献中的某些倾斜光栅的几何形状，具体参数如倾斜角度，填充因子和调制深度进行分析。 此外，本案例还研究了不同入射角对衍射效率的影响。

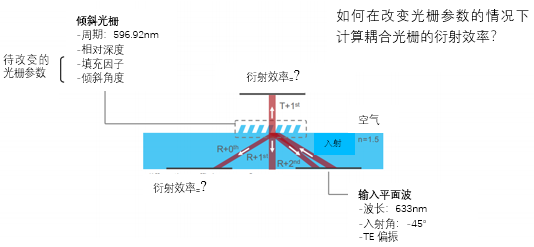

建模任务

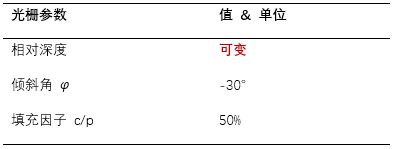

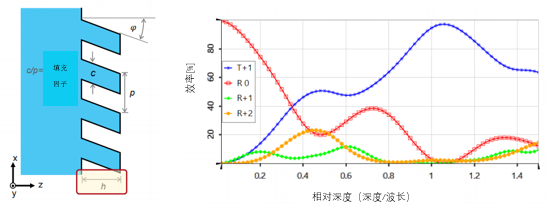

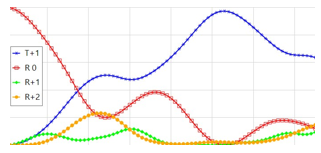

衍射效率与相对深度





在VirtualLab Fusion中通过傅里叶模态法（FMM）（也称为RCWA）进行仿真。





参考文献：J. Michael Miller, Nicole de Beaucoudrey, Pierre Chavel, Jari Turunen, and Edmond

Cambril, "Design and fabrication of binary slanted surface-relief gratings for a planar optical interconnection," Appl. Opt. 36, 5717-5727 (1997)

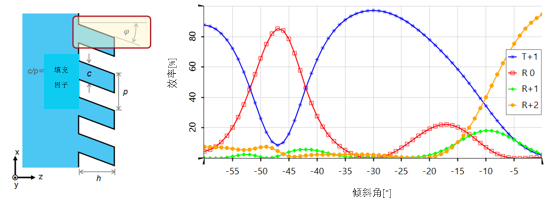

衍射效率与倾斜角度





在VirtualLab Fusion中通过傅里叶模态法（FMM）（也称为RCWA）进行仿真。



参考文献：J. Michael Miller, Nicole de Beaucoudrey, Pierre Chavel, Jari Turunen, and Edmond Cambril, "Design and fabrication of binary slanted surface-relief gratings for a planar optical interconnection," Appl. Opt. 36, 5717-5727 (1997)

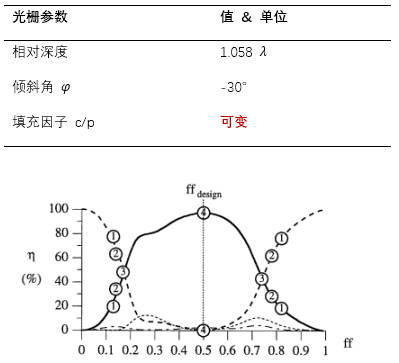

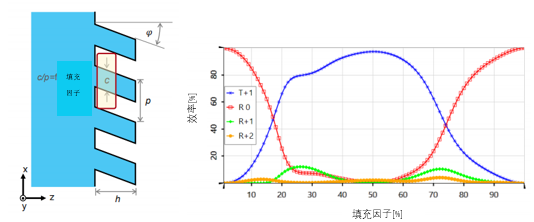

衍射效率与填充因子



在VirtualLab Fusion中通过傅里叶模态法（FMM）（也称为RCWA）进行仿真。





参考文献：J. Michael Miller, Nicole de Beaucoudrey, Pierre Chavel, Jari Turunen, and Edmond

Cambril, "Design and fabrication of binaryslanted surface-relief gratings for a planar optical interconnection," Appl. Opt. 36, 5717-5727 (1997).

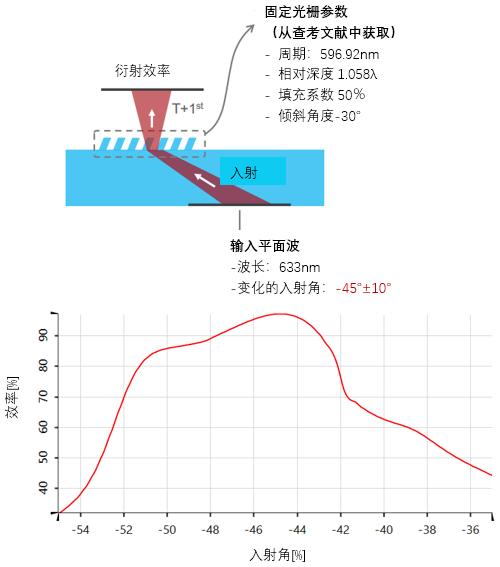

衍射效率与变化的入射角



光栅衍射效率通常受入射角影响较大。



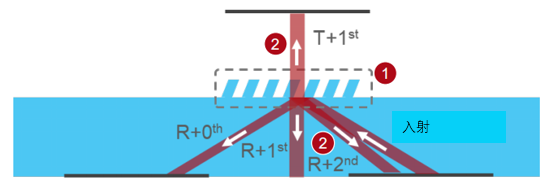

走进VirtualLab Fusion

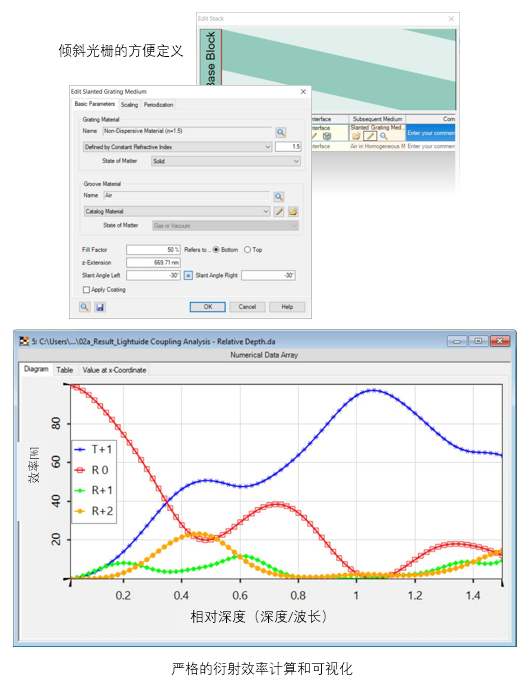

VirtualLab Fusion中的工作流程

•光波导耦合光栅结构的配置

 - 倾斜光栅的高级配置

Advanced Configuration of Slanted Grating

[用例]

 - 使用特殊介质配置光栅结构

Configuration of Grating Structures by Using Special Media

 [用例]

 - 使用接口配置光栅结构

Configuration of Grating Structures by Using Interfaces

 [用例]

•分析耦合光栅衍射效率

 - 用于光导耦合光栅评估的自定义探测器

Customized Detector for Lightguide Coupling Grating Evaluation

 [用例]

•通过扫描特定参数来检查效率



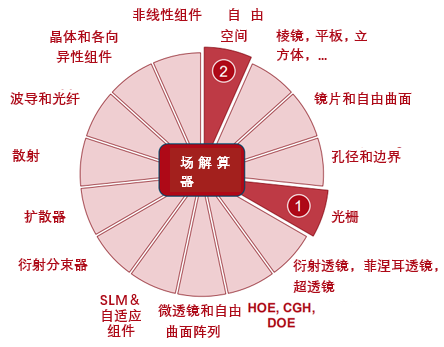

VirtualLab Fusion 技术

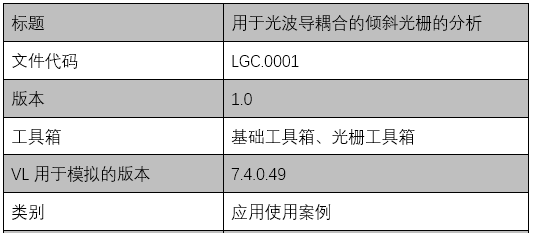

文件信息
