本篇将以NAFEMS中静力学benchmark为准，验证OptFuture线性静力模块求解精度，涉及到的模型名称分别为Background to Benchmarks和Scordelis–Lo roof。

算例一:椭圆环在面外均布压力下的静力学分析

此benchmark中几何结构的俯视图为一个椭圆环，其上表面有均布压强。由于载荷和几何结构的对称性，仅分析椭圆环的四分之一，如图1。材料为各向同性材料，杨氏模量为210GPa，泊松比0.3。椭圆环上表面负Z方向受到大小为 0.5MPa 的均布压强载荷，在X、Y、Z的对称面处分别设置对称约束，椭圆环外表面施加位移约束，约束X和Y自由度，如图2所示。此算例将计算出模型位置D点，坐标（2, 0, 0.6）处的Y向正应力值并与参考资料1中给出的值进行比较。

图1 Background to Benchmarks简化模型（1/8）示意

图2 1/8模型约束示意（几何线框图）

总位移和Y向正应力计算结果如图3所示。

图3 位移与y向正应力

表1给出椭圆形孔内部坐标为 (2, 0, 0.6) 的点 D 处上表面的Y向正应力。采用粗化网格的情况下，该值与 NAFEMS 基准（参考资料1）基本一致，相对偏差小于 0.2%。本算例验证了OptFuture求解静力学问题的精度。

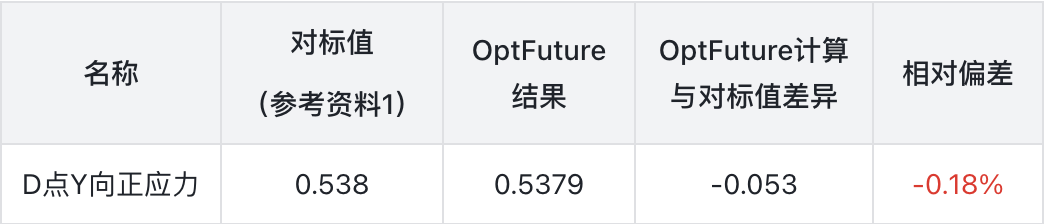

表1 OptFuture计算值与对标值比较（单位：MPa）

算例二:薄壁结构静力学分析Scordelis–Lo roof

此算例是一个被广泛使用的基准模型，用于验证CAE软件在薄壁结构问题中的求解精度，屋面长度2L为50m，屋面半径R为25m，厚度为0.25m。外直面为自由面，外曲面受到约束，约束沿Y和Z方向平移，屋面顶部的直面和内曲面施加对称约束。在模型上表面的Z方向施加压强-90Pa。将计算出模型的最大Z方向变形并与参考资料2中给出的值进行比较。

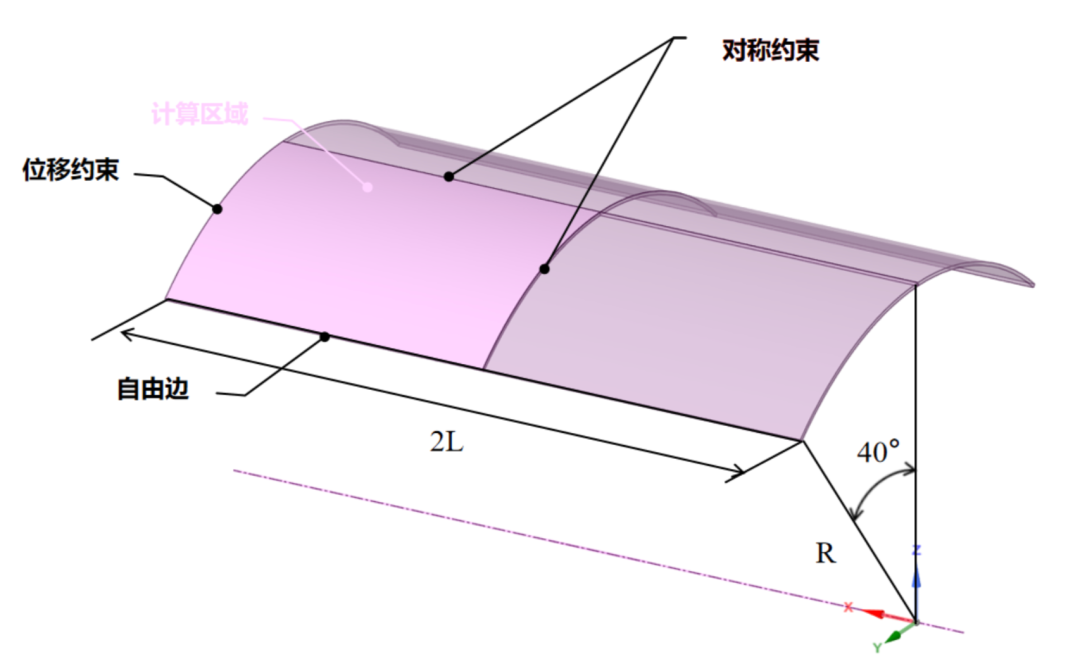

图4 Scordelis–Lo roof模型示意

Scordelis–Lo roof模型Z向位移计算结果如图5所示，最大Z向位移解为0.311m。

图5 Z向位移云图

表2为OptFuture计算值与对标值的比较。参考资料2中引用的中面Z向位移的参考解为 -0.3086 m。实际上，在其他已发表的基准结果中该值为-0.302m，我们采用这个值作为该模型的基准解。此算例表明OptFuture在薄壁结构的求解中同样具有很高的计算精度。

表2 OptFuture计算值与对标值比较（单位：m）

结论

本次推送通过NAFEAMS中的两个经典静力算例对OptFuture静力模块计算准确性进行了评估。OptFuture线性静力计算结果显示，算例一中计算值与对标值的差异为-0.053MPa，相对偏差小于0.2%，算例二中计算值与对标值的差异为-0.009m，相对偏差小于3%，表明OptFuture计算值与NAFEAMS的对标值基本一致。

算例一验证了OptFuture在经典静力学问题中的应力求解精度，算例二验证了OptFuture求解薄壁结构问题的精度和效率。值得强调的是，OptFuture采用独创的空间网格技术，无需划分贴体网格；在薄壁结构中，也无需手动抽取中面。这大大简化了工程实际问题的求解流程，在汽车、航空航天等各工业部门中有广泛的应用前景。
