X射线掠入射聚焦反射镜

摘要

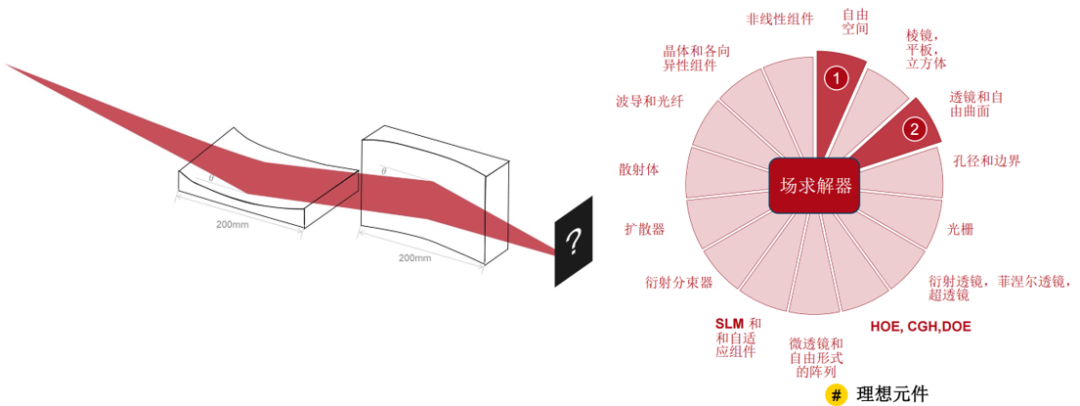

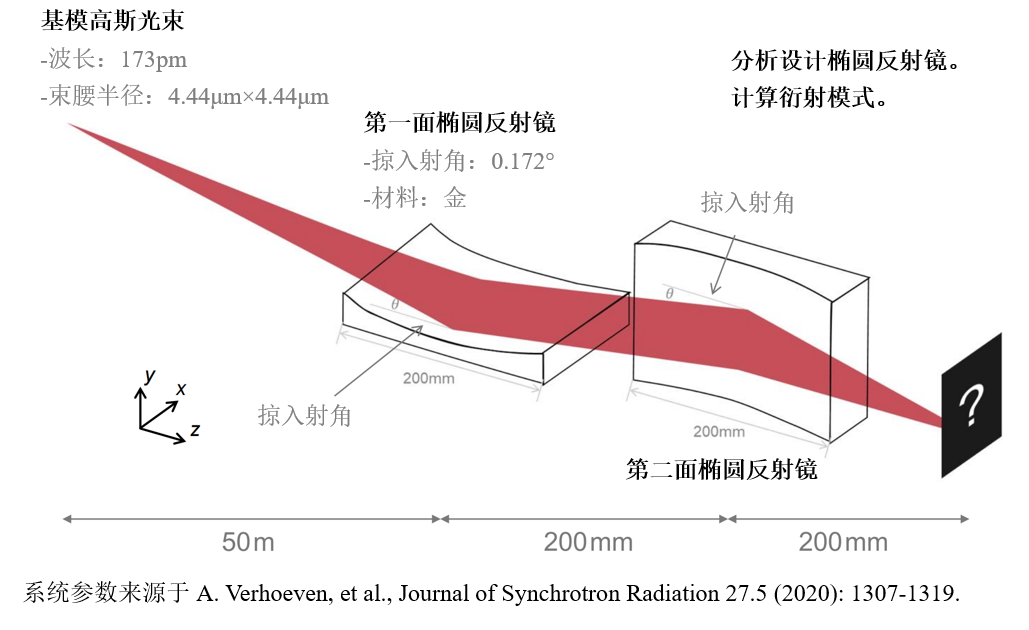

掠入射反射光学元件在X射线光路中广泛使用，特别是Kirkpatrick-Baez（KB）椭圆反射镜系统。（A. Verhoeven, et al., Journal of Synchrotron Radiation 27.5 (2020): 1307-1319）聚焦是通过使用两个物理分离的椭圆反射镜聚焦二维光束来实现的。进入系统的X射线可以通过系统聚焦到纳米尺度大小的光斑。该系统在VirtualLab Fusion中进行了建模和仿真，并计算了焦点位置的电场。



建模任务

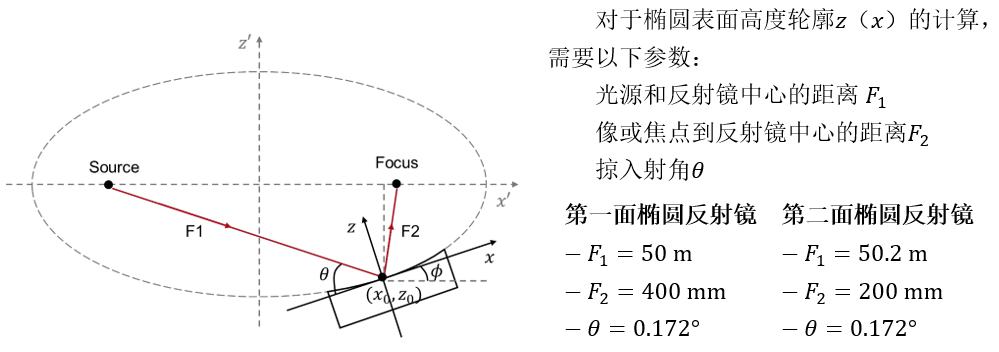

分析设计椭圆反射镜（1）

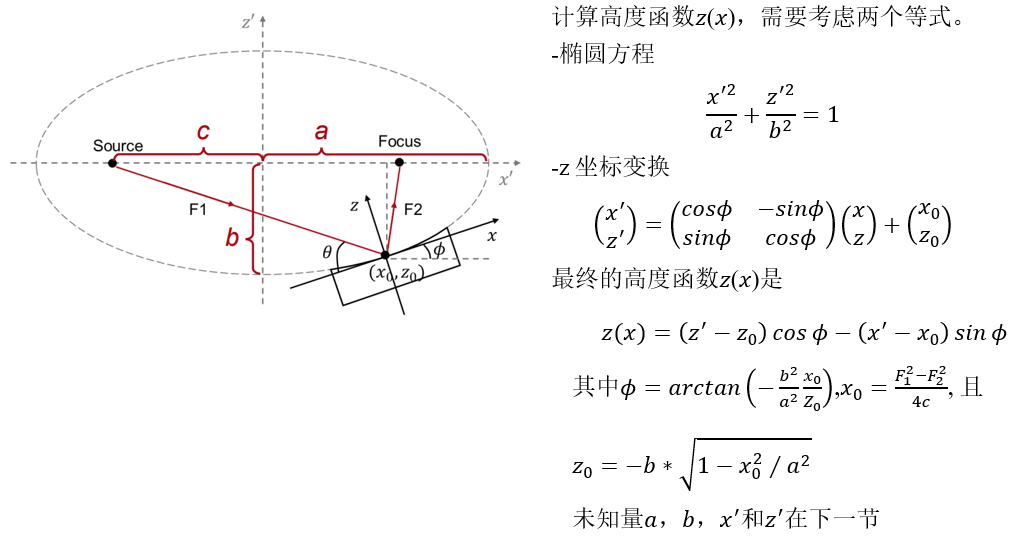

分析设计椭圆反射镜（2）

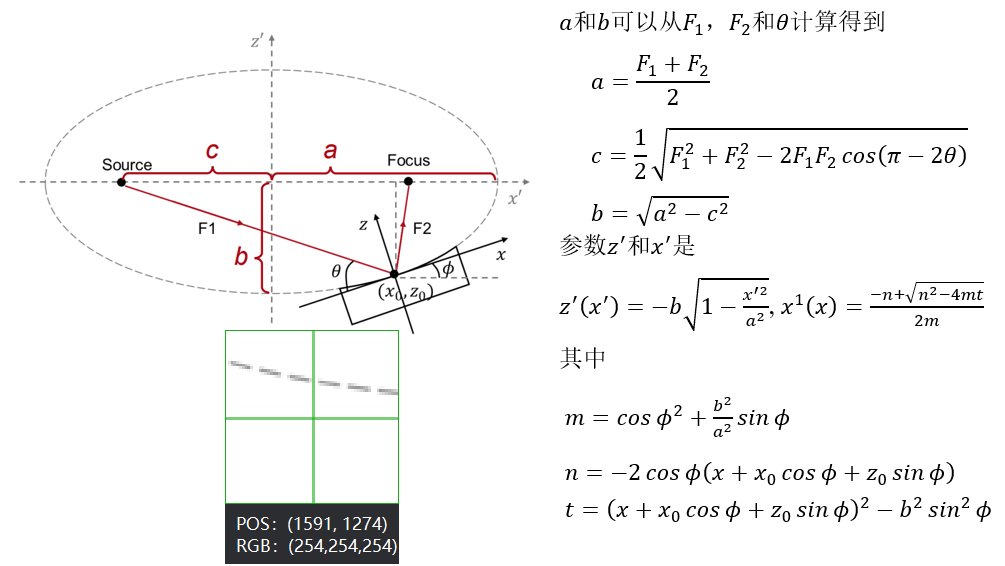

分析设计椭圆反射镜（3）

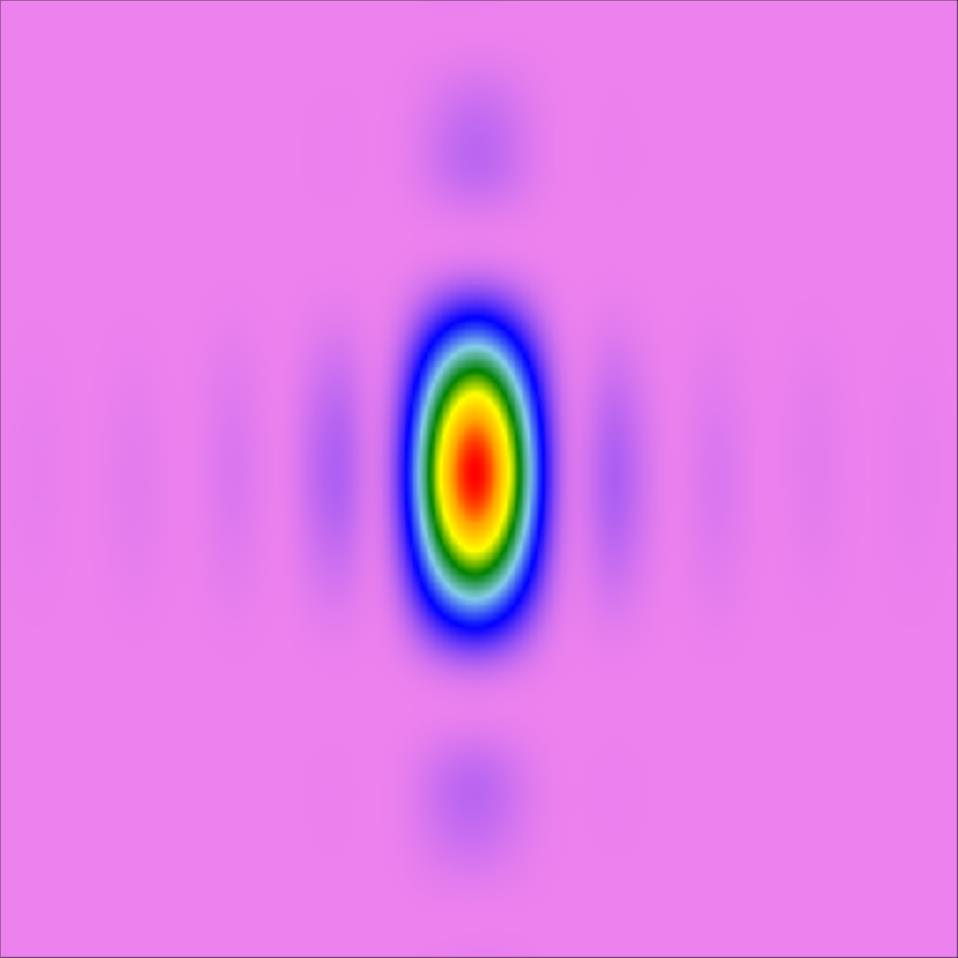

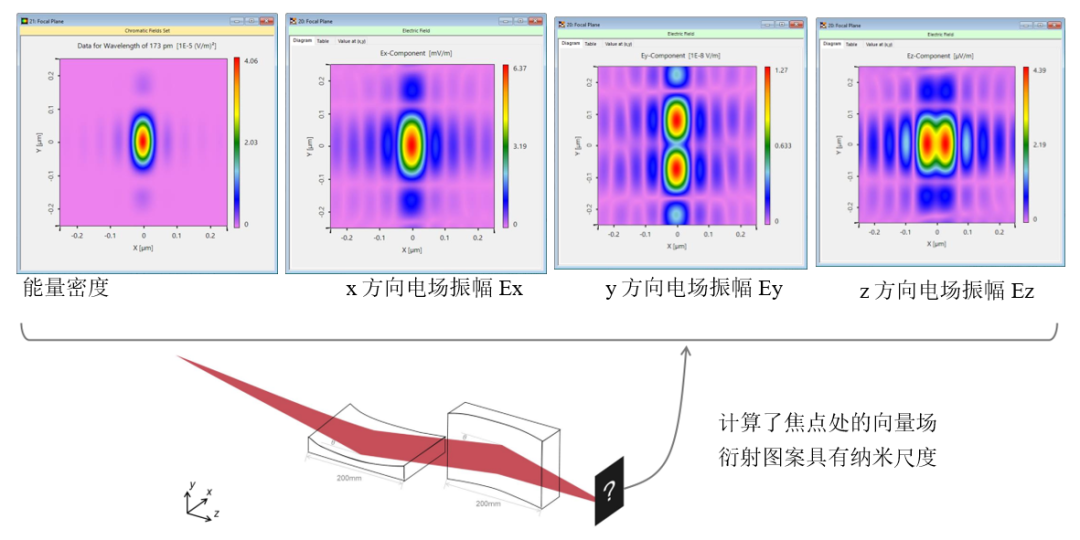

焦平面上的能量密度和电场



软件界面

VirtualLab Fusion操作流程

设置输入高斯场

- 基本光源模式（教学视频）

设置组件的位置和方向

- LPD II 位置和方向 （教学视频）

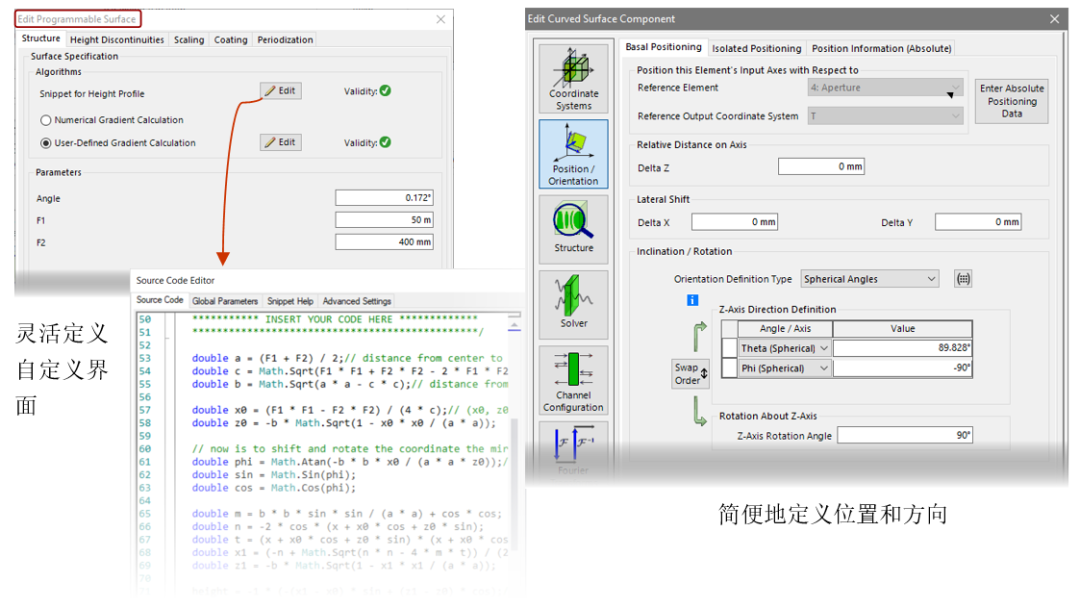

可编程的椭圆界面

- 如何使用可编程界面和示例 （球面）（应用案例）



VirtualLab Fusion技术

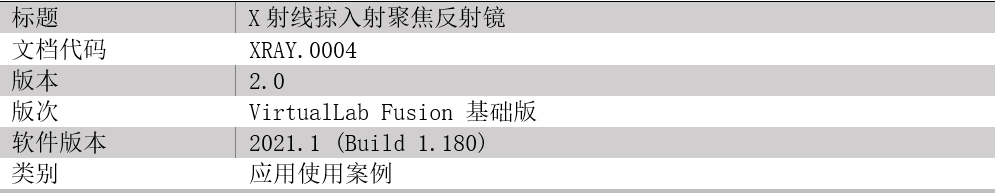

文档信息



拓展阅读

- 用于x射线成像的单光栅干涉仪
