CST EMC仿真 | 再聊双锥天线建模，如何对标规格书设置天线E面方向图 原创

​大家好，我是“CST电磁兼容性仿真”欢迎大家扫码关注我的微信公众号！！！

 引言

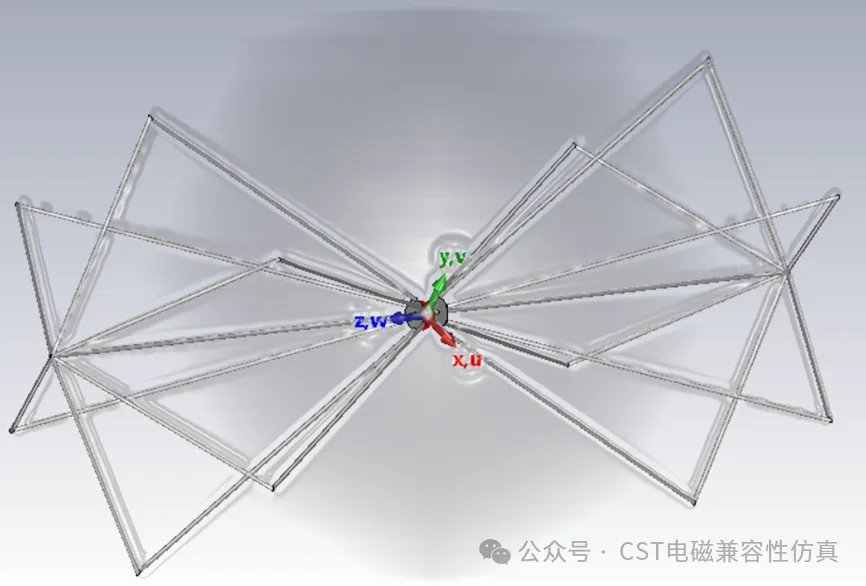

大家好，之前已经讲过双锥天线的建模和仿真解锁EMC辐射发射双锥天线的建模和仿真。展示了仿真和规格书里的VSWR的对比。今天小编再来聊一聊双锥天线建模。主要内容是如何利用CST设计双锥天线，对标规格书中的天线E面。指导一下大家如何用CST设置对标规格书的E面方向图。双锥天线的建模是通过达索的天线设计软件Antenna Megus建立，它可以高效便捷得对无源天线进行3D建模。

双锥天线规格书

双锥天线的规格书里面只给我们提供了20MHz~300MHz带宽的VSWR曲线图和60MHz和260MHz的E面方向图。

20MHz~300MHz带宽的VSWR曲线图

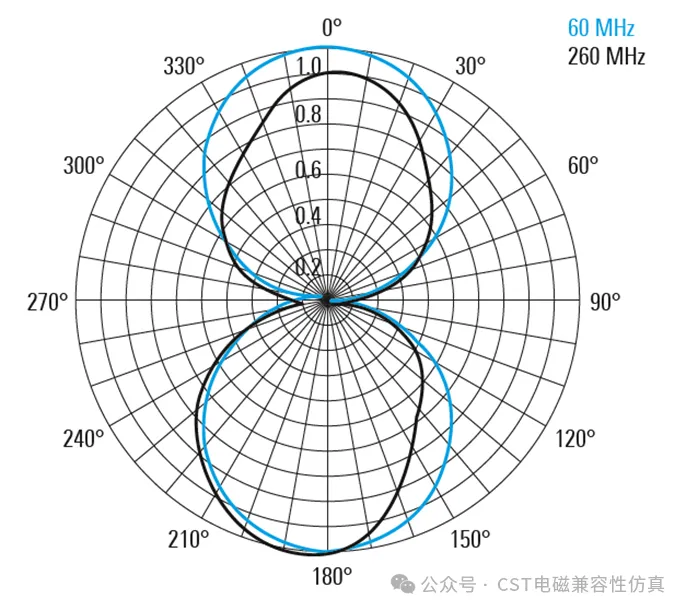

60MHz和260MHz的E面方向图

双锥天线E平面方向图

本文主要是展示下如何对标规格书设置双锥天线E面方向图。话不多说，我们接着看下设置步骤。

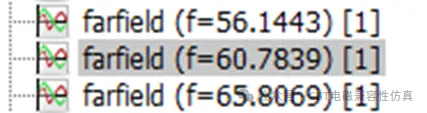

第一步，仿真出双锥天线的远场，这里设置60MHz，点击下图。







第二步，Farfield界面设置

选择1D Polar

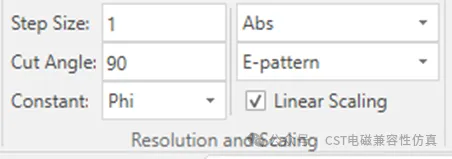

再设置Resolution and Scaling，设置E-pattern和linear scaling，设置如下：





第三步，设置Plot Properties

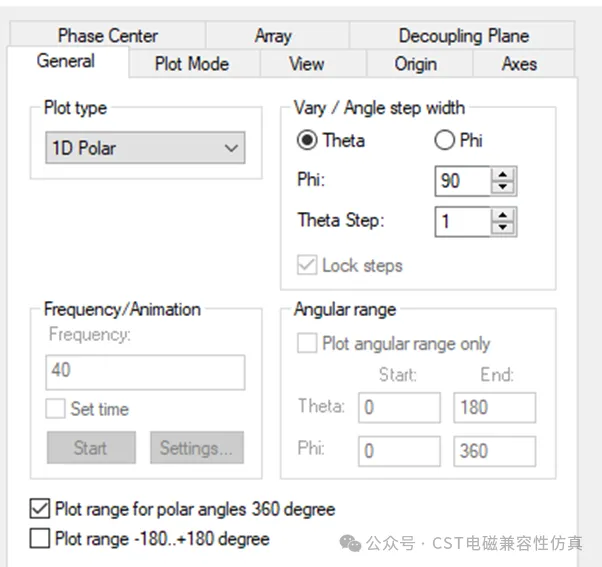

（1）先打开properties，下图general就是我们第二步设置的

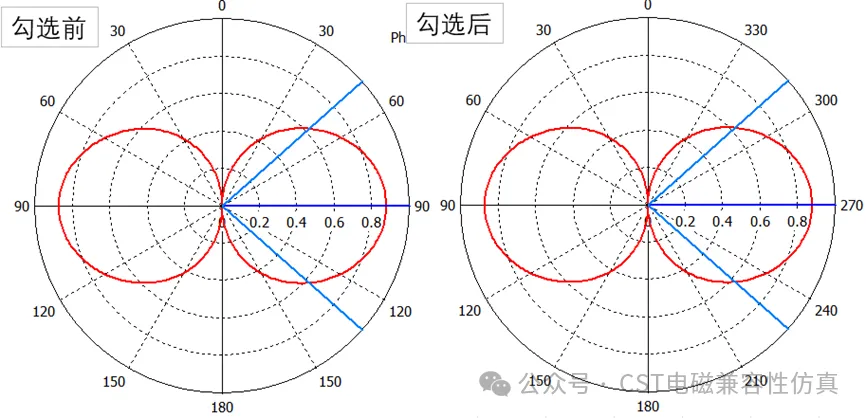

（2）勾选Plot range for polar angles 360 degree，设置极角的绘图范围为 360 度。

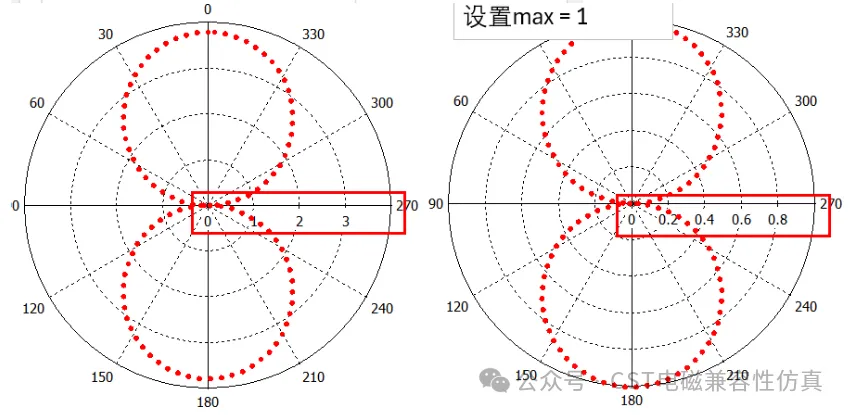

（3）设置Maximum = 1，E-pattern默认是dBV/m

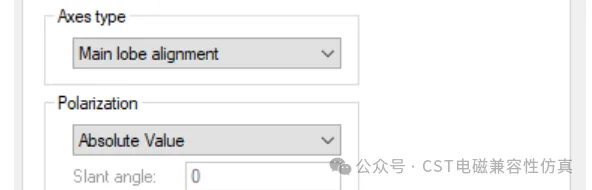

（4）设置主瓣对齐，极化绝对值





第四步，结果对比

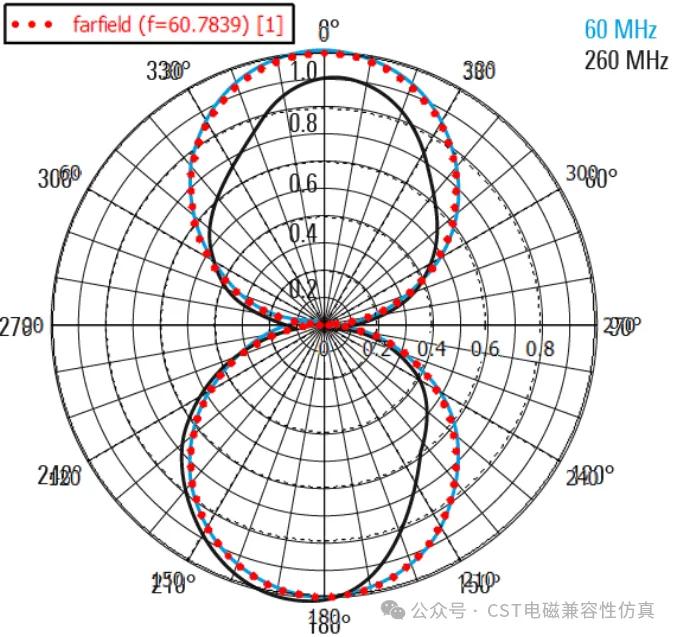

60MHz E面方向图对比，完全一致

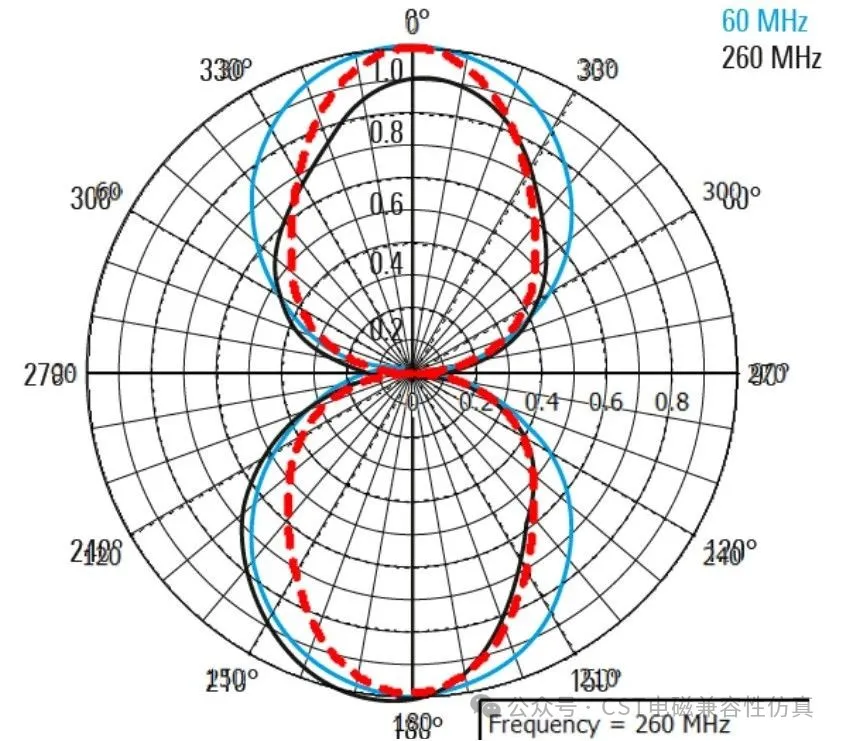

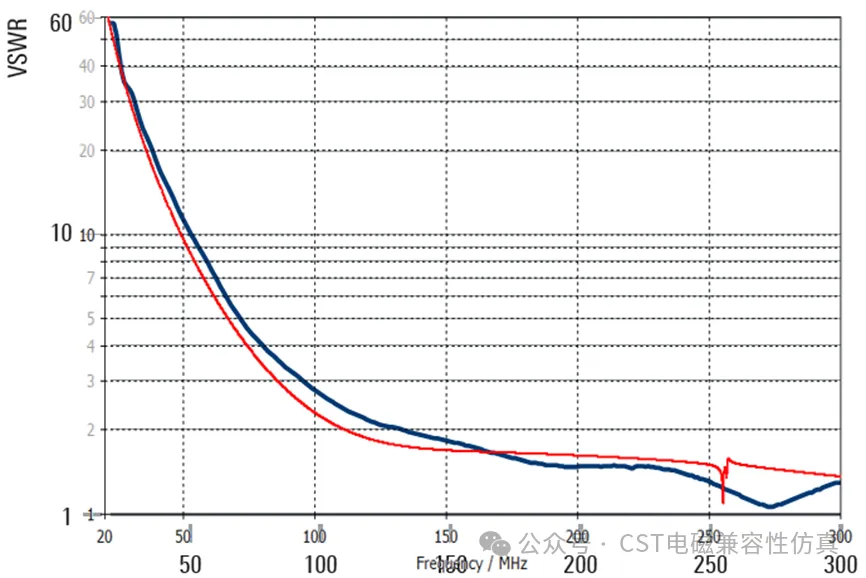

260MHz E面方向图对比，误差较大，看VSWR图，250MHz以上误差较大





总结和思考

对于双锥天线的建模和仿真，天线系数仿测对比来看250MHz以上误差还是较大，天线系数仿测对比可以参考解锁EMC辐射发射双锥天线的建模和仿真，正常双锥天线辐射发射测试带宽是30MHz~200MHz，已经满足设计需求。

但是由于小编不懂天线设计，对于双锥天线高频的误差偏大如何解决一筹莫展，还是希望各位粉丝朋友天线专家能帮一帮小编，如何解决这个问题，谢谢。

​
