JCMsuite案例展示：十字交叉结构的仿真分析

本示例计算入射平面波(斜入射角度)通过一个孤立的十字交叉结构的光传播:

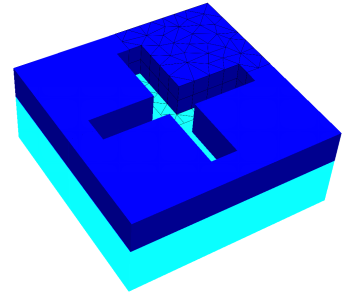

十字交叉结构

在第一个后处理中，计算上半部分空间的傅里叶变换(输出文件transmitted_fourier_transform.jcm)。在后续处理的光学成像中，这个傅里叶变换被映射到image_fourier_transform.jcm模拟光通过光学系统传输(定义在后处理光学成像)。您可以使用笛卡尔输出后处理来计算这样形成的相干图像。下图显示了S偏振光照明下不同Z切片(图像平面沿Z方向位移)的图像。

下图显示了S偏光照明下不同z-切片(图像平面沿z-方向位移)的图像。

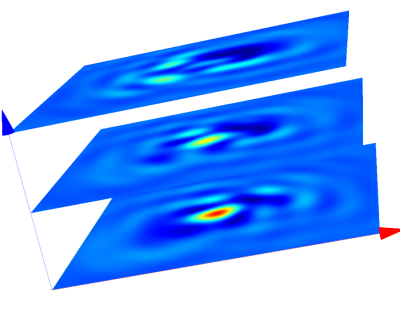

十字经过光学系统后的相干像(斜入射的s偏振入射平面波)

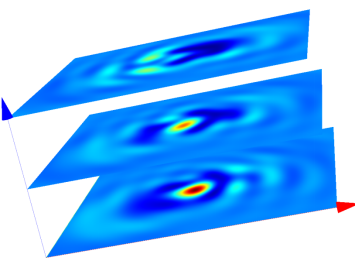

十字经过光学系统后的相干像(斜入射的p偏振入射平面波)
