看不见的力，正在悄悄毁掉你的零件

在机械加工车间里，工程师们常常遇到这样的“怪事”：

一批精密连杆，加工完成后尺寸检测全部合格，放置两天后却出现了肉眼可见的翘曲；一个完美成型的锻件，在服役载荷远低于设计强度时，突然发生脆性断裂……

追根溯源，这些问题往往指向同一种潜伏在材料内部的“幽灵”——残余应力。

它看不见、摸不着，却每时每刻都在影响着零件的尺寸精度、疲劳寿命和安全裕度。那么，残余应力究竟是如何产生的？为什么传统单工序仿真总是抓不住它？又该如何让这个“幽灵”无所遁形？

01

什么是残余应力？

残余应力（Residual Stress），又称残留应力或内应力，指外部载荷全部卸除且构件各部分温度恢复均匀之后，仍留存于材料内部的、自相平衡的应力场。

简单理解，就是：

外力已经消失，但材料内部仍然“憋着一股劲”。

按照应力平衡的空间尺度，残余应力通常划分为三个层次：

• 宏观应力：在构件宏观尺度范围内平衡，跨越多个晶粒，是工程实践中最为关注的一类。它直接影响零件的尺寸稳定性、疲劳寿命和抗腐蚀能力。

• 微观应力：在单个晶粒尺度内平衡，由晶粒之间的变形不协调引起。

• 超微观应力：在晶格原子尺度平衡，与位错、空位等晶体缺陷密切相关。

在塑性成形和热处理工艺仿真中，我们主要关注第一类残余应力的预测与控制。

02

残余应力从哪来？

残余应力并不是某一个单独动作造成的，而是在材料经历变形、加热、冷却、相变等过程时逐步积累形成的。无论具体的加工工艺如何，残余应力的产生机理均可归结为三类不均匀过程：

1.不均匀塑性变形

在外载荷作用下，构件不同区域的塑性变形量并不一致。当外力卸除后，变形较大的区域会限制变形较小的区域的弹性回复，从而在两者之间形成相互约束的应力场。例如：连杆大小头区域变形差异、法兰厚薄区域流动差异、复杂结构转角区域局部应变集中等，都可能成为残余应力的重要来源。

2.不均匀温度变化

加热或冷却过程中，构件各部分由于几何形状、截面尺寸、散热条件的差异产生温度梯度。温度较高区域的热膨胀受到温度较低区域的约束，从而在冷却后形成残余热应力。大型锻件、厚壁结构件尤其容易出现这种情况。

3.不均匀相变

材料在固态相变过程中，不同相的比容存在差异。例如，钢件淬火时奥氏体向马氏体转变伴随明显的体积膨胀，如果各区域组织转变速度不同，就会形成额外的相变应力。这也是很多淬火变形甚至开裂问题的重要原因。

03

残余应力会带来哪些质量风险？

残余应力最令人棘手的地方在于，它不一定在成形结束后立刻暴露出来。有些问题会在机加工后出现，有些会在热处理后放大，还有些会在服役过程中逐渐演变为裂纹、变形甚至失效。具体来说，残余应力引发的常见质量风险包括：

1.尺寸变形

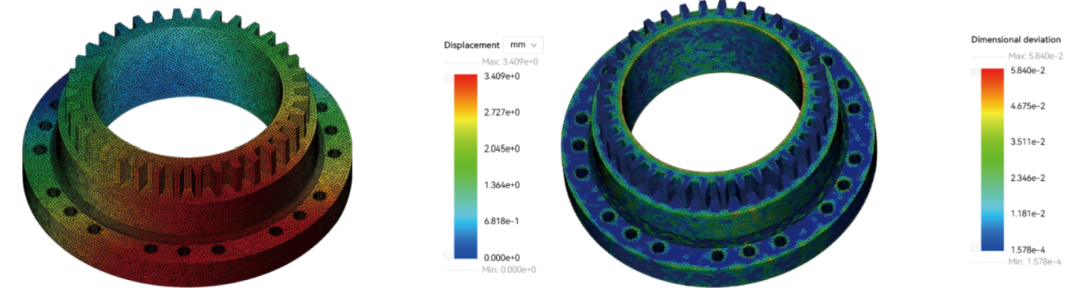

残余应力一旦在后续加工、放置或服役过程中释放，就可能导致零件形状发生变化，丧失加工精度。很多产品在机加工时尺寸合格，但放置一段时间后出现翘曲、变形、超差，往往与此有关。

2.腐蚀开裂

当局部残余拉应力与腐蚀介质共同作用时，零件更容易发生应力腐蚀开裂。这种问题往往具有隐蔽性，早期不容易发现，但一旦形成裂纹，就可能迅速扩展。

3.疲劳寿命降低

残余拉应力与工作载荷叠加，会加速裂纹的萌生扩展。长期服役条件下，这种影响尤为明显。

4.承载变弱

残余应力与工作应力叠加后，可能使构件在远低于名义设计载荷的条件下发生屈服或断裂。

04

为什么传统分析很难发现残余应力？

残余应力最大的特点是：看不见。

当前常用的残余应力检测方法主要包括：机械法（钻孔法、切槽法）；X射线衍射法；中子衍射法等。这些方法虽然能够测量应力，但在实际生产中，仍然存在几个明显限制：

• 一是检测范围有限，往往只能获得局部信息；
• 二是检测成本较高，不适合在工艺开发阶段反复使用；
• 三是只能看到某一时刻的结果，很难反推残余应力到底在哪一道工序中形成；
• 四是很多问题被发现时，产品已经进入试模、热处理甚至量产阶段，调整成本很高。

例如，机械法本质为有损检测，通过逐层去除材料后测量应变释放来反推应力分布；X射线法虽可实现无损检测，但仅适用于近表层的应力评估。

更关键的是，残余应力本身具有明显的“工序继承”特征。

模锻阶段形成的温度场、应变场和残余应力，不会在进入下一道工序时自动归零；热处理阶段的加热、保温、冷却和相变，也不是从一个理想的均匀状态开始。

因此，残余应力分析不能只看一个截面、一个时间点、一道工序，而要看完整的工艺链条。

05

SupreForm链式仿真

让残余应力无处遁形

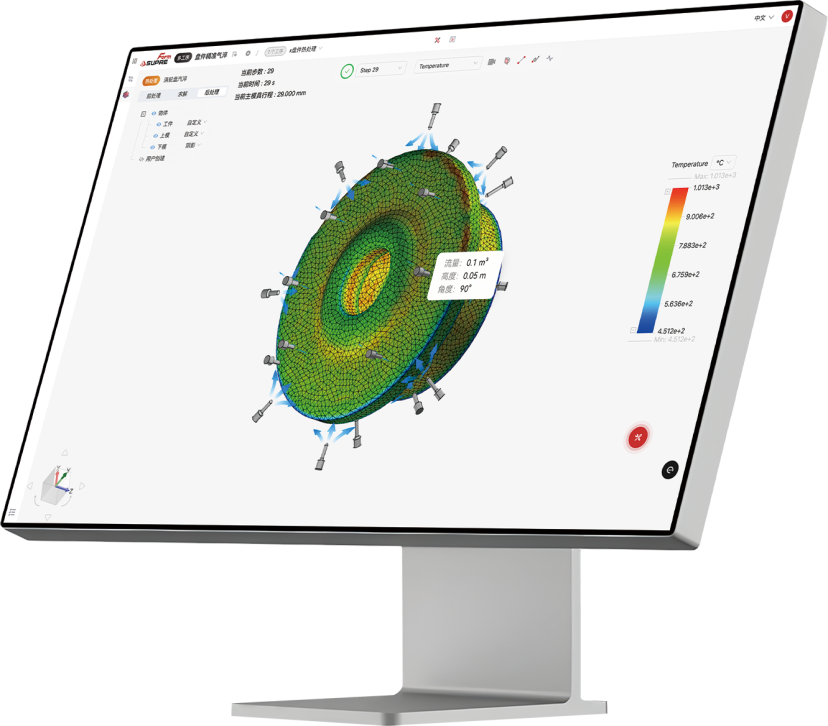

随着数值仿真技术的发展，有限元方法（FEM）为残余应力的定量预测提供了新的可能。适创科技推出的SupreForm塑性成形链式仿真平台，正是这一思路在工程实践中的代表性成果，从底层架构上解决了上述难题。

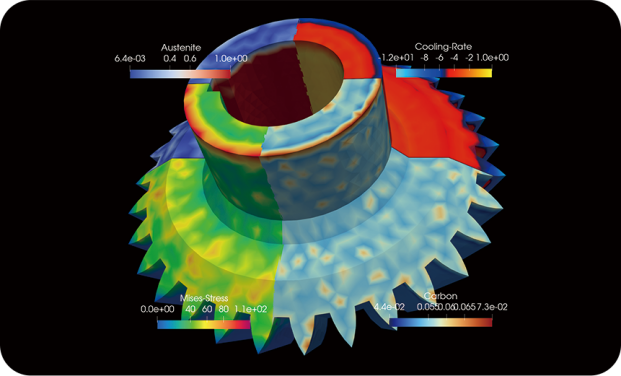

1.热—力—组织耦合，分析应力形成机制

在残余应力分析中，单独计算温度场或变形场都不够。因为温度变化会影响材料流动和相变过程；塑性变形会改变应力应变状态；组织相变会带来体积变化和潜热释放；而这些变化又会反过来影响最终残余应力分布。

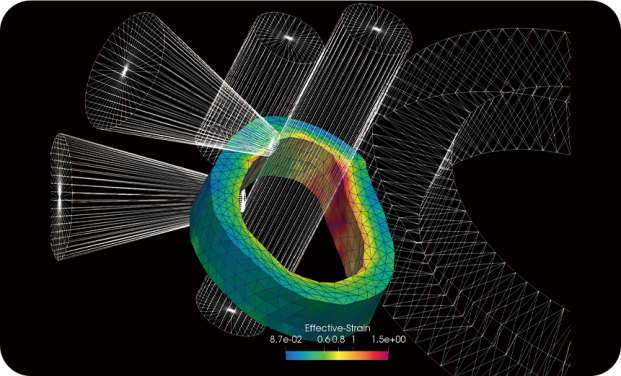

SupreForm 基于自研的高性能非线性有限元求解器，支持刚塑性/弹塑性双模式计算，实现同时耦合求解三个物理场，追踪残余应力在成形、转运、加热、冷却、相变等过程中的演化。

这是预测残余应力精度的关键，也是关键技术难点，任何一环断裂，残余应力的计算结果都会出现系统性偏差。

2.工序继承，打通锻造到热处理的链条

单工序仿真的最大局限在于忽略了工序之间的状态继承关系。SupreForm 的工序继承功能，通过内置的场数据映射算法，允许后置工序自动留存前置工序的计算结果（温度场、应力/应变场、组织场、损伤值等）作为初始条件，实现"锻造→热处理→服役性能"全工艺链的数据贯通。

3.操作流程：四步搭建残余应力分析链

在 SupreForm 工作台中，完整的残余应力分析遵循“项目→作业→工序→任务”四级结构：

• 第一步：新建多工序项目

登录 https://verx.supreium.com/supreForm" target="_blank">https://verx.supreium.com/supreForm，选择“多工序”模块，上传工件与模具的STL几何文件。

• 第二步：搭建工艺链

在工序管理器中，通过拖拽排列“传热→锻造→热处理”等工序卡片，自由组合工艺链条，单作业最多支持 10 道工序。

• 第三步：仿真树配置与求解

为每一道工序设置工件材料属性、网格划分（支持自动四面体剖分及全局/局部加密）、边界条件（环境热交换、模具运动、接触摩擦系数等）及初始物理场。提交计算后，SupreForm 利用云端弹性计算资源完成全耦合求解，求解器自动检测网格畸变并触发重划分，将历史物理量精确映射至新网格。

• 第四步：后处理分析

求解完成后，SupreForm 提供丰富的可视化工具。

截面剖切：观察零件内部的残余应力三维分布；

点追踪与路径采样：量化关键区域的应力演化曲线；

载荷－行程图：评估成形力与应力状态的对应关系。

工程师可以清晰地看到：残余应力在模锻阶段如何形成、在转运中如何保持、在淬火时如何被叠加放大，每一个“病灶”都一目了然。

06

从“被动检测”到“主动设计”

残余应力看似“无形”，实则每时每刻都在影响构件的尺寸精度、强度裕度和使用寿命。看不见，不代表它不存在；测不准，不意味着可以忽视，与其等缺陷暴露后再追问为什么，不如在仿真链条上先回答怎么办。

作为云原生仿真平台，SupreForm浏览器即开即用、多人在线协同、弹性超算资源调度——这些特性大大降低了CAE仿真的部署和使用成本，使得中小规模制造企业也能以较低的使用门槛，将残余应力分析纳入工艺设计闭环。

随着仿真精度和计算效率的持续提升，残余应力将从一个被动的"事后检测对象"，转变为主动的"事前设计变量"，为高端制造的质量控制提供更有力的数字化支撑。
