初识Abaqus UMAT 二次开发

Abaqus是一款功能强大的商业有限元分析软件，它具有卓越的线性、非线性分析能力，提供了大量的二次开发接口（用户子程序），使它能够适应特定的分析需求。UMAT就是其中一个较为常用的用户子程序。不可否认，通常情况下使用UMAT都是为了实现一些超出Abaqus自带本构模型适用范围的功能。编写一个成熟UMAT子程序绝非易事，一般都需要编者具备足够的力学基础，这就使得很多初学者望而却步。为此，小编写了这篇文章，通过一个最简单示例分析，让读者对UMAT二次开发有一个初步的认识。

UMAT简介

UMAT子程序具有强大的功能，使用UMAT子程序可以定义材料的本构关系，使用Abaqus材料库中没有包含的材料进行计算，扩充程序功能；几乎可以用于力学行为分析的任何分析过程；几乎可以把用户材料属性赋予Abaqus中的任何单元；可以和用于子程序“USDFLD”联合使用，通过“USDFLD”重新定义单元每一物质点上传递到UMAT中场变量的数值。

使用UMAT必须在子程序中定义材料本构模型的雅克比矩阵，即应力增量对应变增量的变化率。

在Abaqus软件中UMAT需要使用Fortran语言（一般都采用Fortran77语法、格式）进行编写。在WIN10操作系统下需要配置好Abaqus、intel Fortran、Visual Studio的连接，在B站、技术邻上有很多免费的教程，在此不再累述。

UMAT接口解析

编写UMAT程序必须符合特定的格式，其基本框架如下：

1      SUBROUTINE UMAT(STRESS,STATEV,DDSDDE,SSE,SPD,SCD,
2     1 RPL,DDSDDT,DRPLDE,DRPLDT,
3     2 STRAN,DSTRAN,TIME,DTIME,TEMP,DTEMP,PREDEF,DPRED,CMNAME,
4     3 NDI,NSHR,NTENS,NSTATV,PROPS,NPROPS,COORDS,DROT,PNEWDT,
5     4 CELENT,DFGRD0,DFGRD1,NOEL,NPT,LAYER,KSPT,JSTEP,KINC)
6C
7      INCLUDE 'ABA_PARAM.INC'
8C
9      CHARACTER*80 CMNAME
10      DIMENSION STRESS(NTENS),STATEV(NSTATV),
11     1 DDSDDE(NTENS,NTENS),DDSDDT(NTENS),DRPLDE(NTENS),
12     2 STRAN(NTENS),DSTRAN(NTENS),TIME(2),PREDEF(1),DPRED(1),
13     3 PROPS(NPROPS),COORDS(3),DROT(3,3),DFGRD0(3,3),DFGRD1(3,3),
14     4 JSTEP(4)
15
16      user coding to define DDSDDE, STRESS, STATEV, SSE, SPD, SCD
17      and, if necessary, RPL, DDSDDT, DRPLDE, DRPLDT, PNEWDT
18
19      RETURN
20      END

①熟悉Fortran语言的很容易发现这段代码整体上是一个“子例行子程序”。其Fortran77定义“子例行子程序”的一般形式为：

SUBROUTINE 子例行子程序名[(虚参数表)]

子例行子程序体

END [SUBROUTINE[子例行子程序名]]

注意：在Fortran语言中“[]”内的可省略，但此处的虚参列表显然不能省略。

②行首的字母“C”是注释标志符号，程序运行的时候该行语句不执行。

③关键字“INCLUDE”的作用是引入后跟文件中的内容，类似于C语言中的“include”。文件 “ABA_PARAM.INC”随着Abaqus软件的安装而包含在操作系统中，它们含有重要的参数，帮助Abaqus主求解程序对用户子程序进行编译和链接。

④“CHARACTER*80 CMNAME”定义了一个字符串，用于存储材料名称。

⑤第10~14行用于定义各个参数变量的类型。关键字“DIMENSION”代表数组。

⑥第16~17行用于用户编写材料的本构关系模型。

⑦第19~20行为子程序结束标志。

⑧其它的一些编写Fortran77代码的注意事项。.f文件的FORTRAN77固定格式，不区分大小写，每行前6位为预留位置，正常语句从第7为开始编写。每行第5位代码代表这一行和上一行的连续关系。

由上述框架可知UMAT子程序共有37个虚参数，各虚参数的物理含义可以在Abaqus软件帮助文档中查到。遵循由简到难的学习规律，小编这里只介绍本文需要用到的几个虚参。

NTENS：应力矩阵或应变矩阵的维度，Truss单元为1，平面单元一般为3，三维单位一般为6。

DDSDDE（NTENS，NTENS）：本构模型的雅克比矩阵， ${\Delta \sigma /\Delta \epsilon }$ 。在线弹性条件下这个矩阵是常数矩阵。

STRESS（NTENS）：应力矩阵（或向量）。包括NDI个直接分量，NSHR个剪切分量。

PROPS(NPROPS)：用于输入的材料参数数组，NPROPS为输入参数的个数。

DSTRAN(NTENS)：应变增量数组。

示例

小编在前两次推文中已经介绍过两次桁架单元（第二章平面杆件结构有限元法、第三章平面杆件结构有限元法（二）），想必大家对桁架单元已经不陌生了。这里我们就使用UMAT完成一个最简单的桁架结构有限元分析计算。结构形式、边界条件如下图所示：

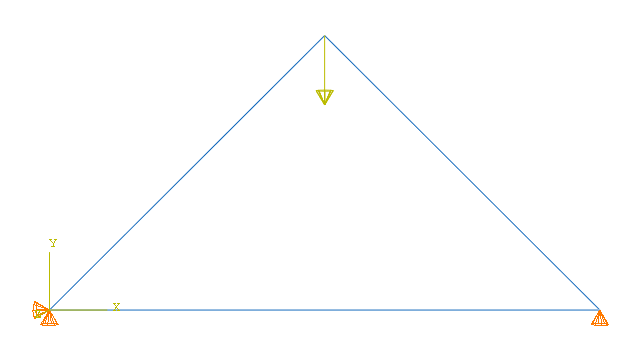

图1 模型边界条件示意图

结构一共有三根桁架组成，每根杆件截面面积均设置为10，左侧支座设置x向、y向位移约束，右侧支座设置y向位移约束，顶点处施加竖向集中力，大小为10。每根杆件划分成一个Truss单元。建立两个JOB，JOB-1使用Abaqus自带的线弹性本构模型，设置E为2.06e5，v为0.3。JOB-2使用Abaqus使用UMAT子程序实现线弹性本构模型，在User Material中添加参数2.06e5，在JOB General中选中UMAT子程序文件。设置方法如下图所示：

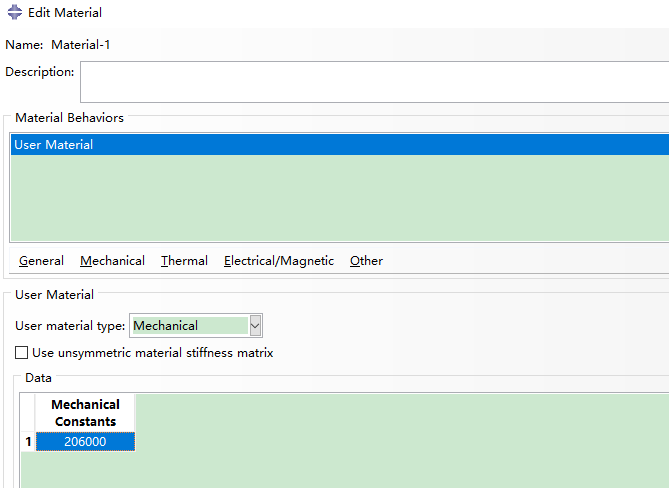

图2 材料参数设置

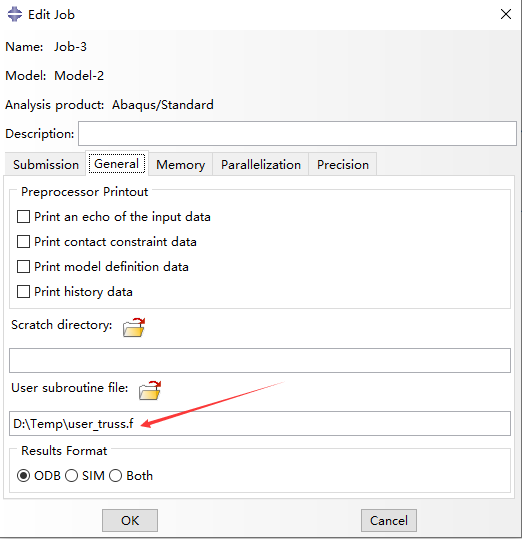

图3 UMAT用户子程序设置

其它参数设置与常规Truss单元线弹性计算相同，这里不再介绍。JOB-1、JOB-2的计算结果如下：

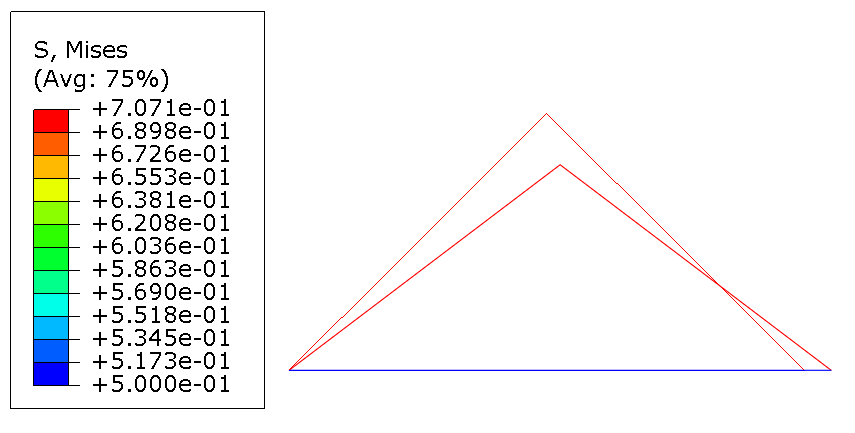

图4 使用Abaqus自带线弹性材料库的计算结果

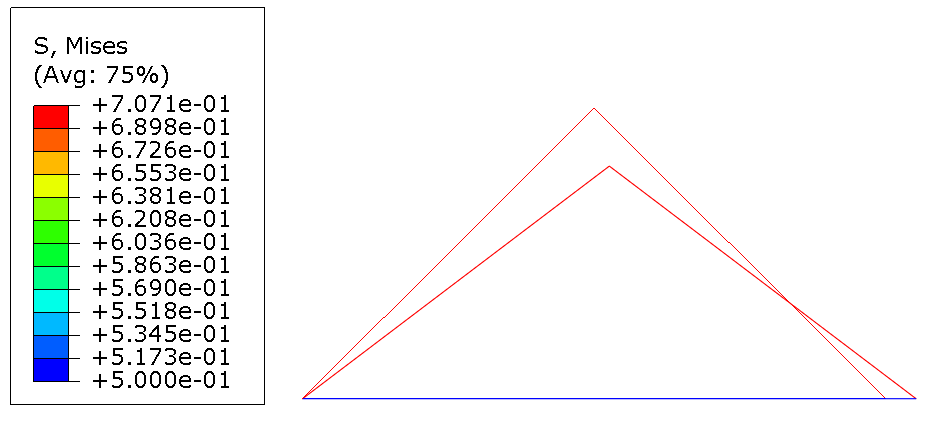

图5 使用UMAT用户子程序的计算结果

对比图4、图5可知两个JOB的计算结果完全一致。

（本示例UMAT源码、CAE模型均可在公众号QQ群文件中免费获得）

结语

Abaqus UMAT用户子程序接口功能非常强大，编写一个漂亮的UMAT子程序需要一定的力学基础（尤其是有限元、连续介质力学）。本文旨在让大家对UMAT有一个初步的了解，以及使用UMAT需要用到哪些基本知识，好在今后的学习中有侧重点。后续的推文中，小编还会进一步结合我们有限元理论模块的进度，进一步讲解Abaqus UMAT的使用。

最后欢迎批评指正，小编水平有限，希望大家跟我一起完善这部教材，造福更多的人，谢谢！
