玻纤材料方向对进气格栅行人保护的影响

来源:Altair论文集    作者:孙正峰  徐静

关键字:Radioss  玻纤材料  进气格栅  行人保护  头部碰撞

本文通过分解研究分析进气格栅对行人保护头部碰撞的影响,以碰撞力-溃缩量曲线作为结果输出,为行人保护头部碰撞结果HIC值提供参考。

1 概述

    我国《汽车对行人的碰撞保护》于2010年9月开始实施。行人保护中除了腿部是第一碰撞部位外,头部则是第二次发生碰撞的部位,且影响最大,后果最严重,因此,我国对行人保护头碰碰撞有明确的规定,通过HIC值进行评判汽车结构设计是否合理。

    当行人保护头部碰撞发生时,头部首先接触到的是发动机舱盖板或者挡风玻璃,进而将载荷传递至进气格栅,最后传递至白车身等相关部件。由此可见,每一关相关部件都会影响对头部碰撞到结果。

    本文通过分解研究分析进气格栅对行人保护头部碰撞的影响,以碰撞力-溃缩量(F-S)曲线作为结果输出,为行人保护头部碰撞结果HIC值提供参考。利用有限元软件HyperMesh前处理,Radioss求解计算,最后在HyperView中查看结果。首先,在Moldflow模拟玻纤流动方向,其次,采用插值计算出该玻纤方向下不同应变率的应力-应变曲线,最后,与实验对标并优化仿真精度。合适的玻纤方向性能及准确的模型可将与试验结果误差控制在10%以内。

2 有限元模型的建立

    2.1 材料

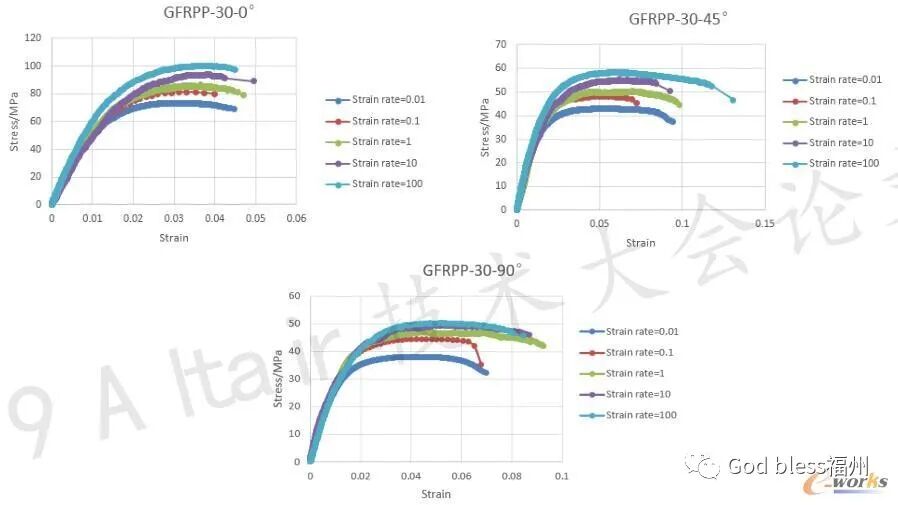

    所有材料均采用不同应变率下的应力-应变曲线,其中含玻纤材料的进气格栅有三个玻纤方向不同应变率下的应力-应变曲线,如图1所示:

玻纤材料方向对进气格栅行人保护的影响的图1 玻纤材料方向对进气格栅行人保护的影响的图2

图1 GFRPP-30不同玻纤方向且不同应变率下的工程应力-应变曲线

    2.2 边界条件及载荷工况

    与白车身连接部位固定约束。头型采用与试验一致且对标过的儿童头型,通过换算及实车装配关系,碰撞初速度=26.5km/h,初始碰撞角度=90°,初始碰撞动能=94.8J,儿童头型重量=3.5kg,头碰初始位置如图2所示,仿真头型如图3所示,实验头型如图4所示。

玻纤材料方向对进气格栅行人保护的影响的图3 玻纤材料方向对进气格栅行人保护的影响的图4

图2 头碰初始位置

玻纤材料方向对进气格栅行人保护的影响的图5 玻纤材料方向对进气格栅行人保护的影响的图6

图3 仿真儿童头型

玻纤材料方向对进气格栅行人保护的影响的图7 玻纤材料方向对进气格栅行人保护的影响的图8

图4 实验儿童头型

    2.3 仿真模型

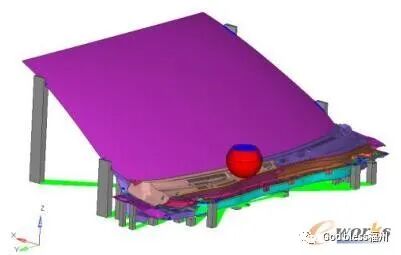

    仿真模型及工装如图5所示。

玻纤材料方向对进气格栅行人保护的影响的图9 玻纤材料方向对进气格栅行人保护的影响的图10

图5 仿真模型及工装

3 模流分析

    3.1 模流分析结果

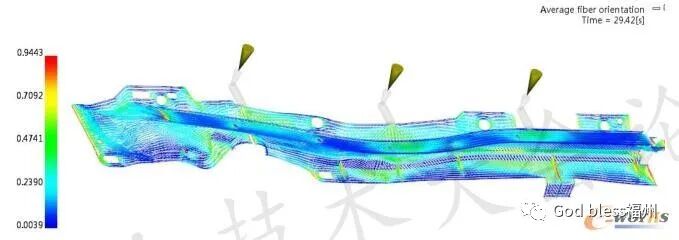

    针对含玻纤材料的进气格栅采用3点顺序阀进胶方式,玻纤分布结果如图6所示:

玻纤材料方向对进气格栅行人保护的影响的图11 玻纤材料方向对进气格栅行人保护的影响的图12

图6 进气格栅玻纤分布云图

    根据头型碰撞位置及力的传递路径,从上图可以看出,玻纤取向=0.65。

    3.2 玻纤材料插值拟合

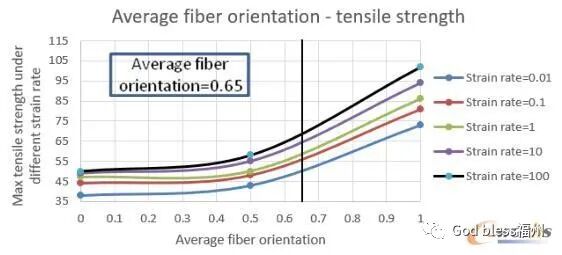

    根据GFRPP-30材料三个玻纤方向不同拉伸速率下的应力-应变曲线可以得出玻纤取向=0.65下的最大拉伸强度,如图7所示:

玻纤材料方向对进气格栅行人保护的影响的图13 玻纤材料方向对进气格栅行人保护的影响的图14

图7 玻纤取向=0.65下的最大拉伸强度

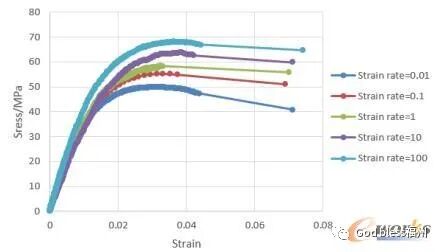

    根据图7及三个玻纤方向不同拉伸速率下的应力-应变曲线斜率及断裂伸长率可以得出玻纤取向=0.65不同拉伸速率下的应力-应变曲线,如图8所示:

玻纤材料方向对进气格栅行人保护的影响的图15 玻纤材料方向对进气格栅行人保护的影响的图16

图8 玻纤取向=0.65不同拉伸速率下的应力-应变曲线

4 仿真分析及实验结果

    4.1 仿真分析及实验结果

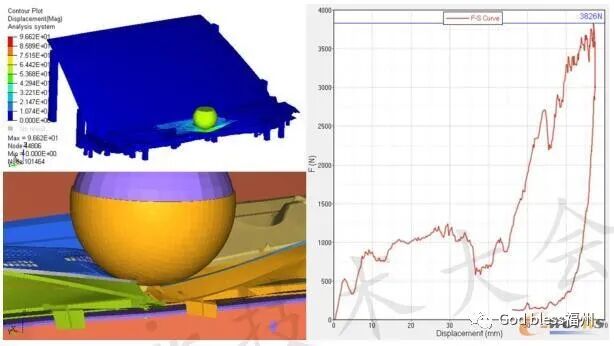

    碰撞点位置选择白车身+Y方向0mm处,考虑断裂模式,仿真分析结果如图9所示:

玻纤材料方向对进气格栅行人保护的影响的图17 玻纤材料方向对进气格栅行人保护的影响的图18

图9 行人保护头碰仿真分析结果

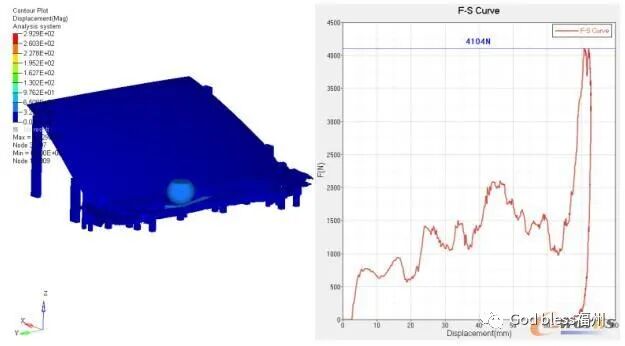

    若不考虑GFRPP-30材料玻纤方向,选取玻纤0°方向不同拉伸速率下的应力-应变曲线,结果如图10所示:

玻纤材料方向对进气格栅行人保护的影响的图19 玻纤材料方向对进气格栅行人保护的影响的图20

图10 GFRPP-30材料玻纤0°方向下行人保护头碰仿真分析结果

    由图9和图10可以看出,GFRPP-30材料玻纤0°方向下的结果与其实际玻纤流动方向下的结果不仅曲线趋势不一致,且二者平均偏差达42%。

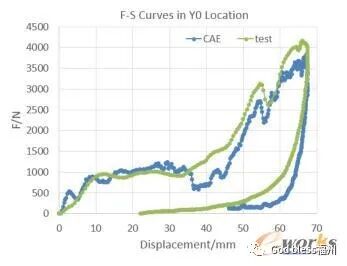

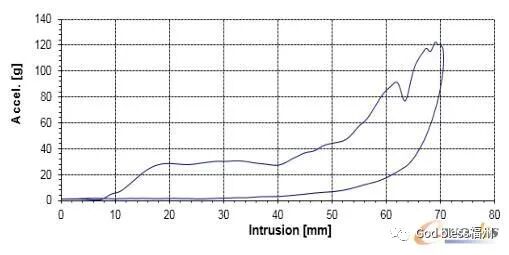

    实验采用与仿真分析一样的方法,结果如图11所示,由于实验结果输出的是头型加速度与倾入量的关系曲线,因此,需要对其进行转换,得到碰撞力与倾入量的关系曲线,将实验结果与仿真结果比对,得到二者关系图,如图12所示。

玻纤材料方向对进气格栅行人保护的影响的图21 玻纤材料方向对进气格栅行人保护的影响的图22

图11 实验结果

玻纤材料方向对进气格栅行人保护的影响的图23 玻纤材料方向对进气格栅行人保护的影响的图24

图12 实验转换结果与仿真结果曲线

    从图12可以看出,考虑玻纤流动方向,实验结果与仿真结果在碰撞力峰值上的误差为8.6%,碰撞力平均偏差为18.7%,且二者曲线的趋势基本一致。

    4.2 仿真分析模型优化

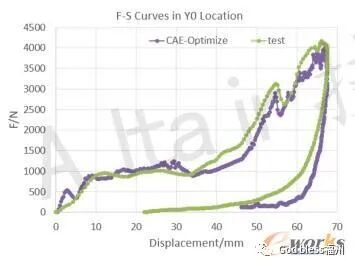

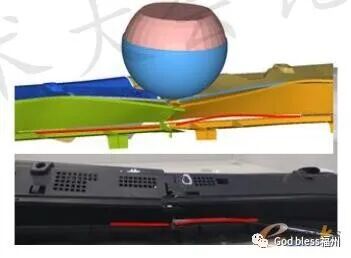

    进气格栅弱化槽为“V”型结构,开口宽度=4.0mm,根部厚度=1.0mm,而仿真模型该处单元=4mm,厚度=1.0mm,因此,对该弱化单元进行细化,厚度梯度为1.0mm、1.4mm、1.8mm、2.2mm,同时检测实际样件与仿真3D模型,发现样件实际厚度=2.2mm,弱化槽根部厚度=1.2mm,而仿真模型中厚度=2.3mm。将仿真模型按照实际样件进行调整,得到碰撞力与倾入量的关系曲线,并与实验结果比对,如图13所示,断裂位置如图14所示。

玻纤材料方向对进气格栅行人保护的影响的图25 玻纤材料方向对进气格栅行人保护的影响的图26

图13 实验转换结果与仿真结果曲线

玻纤材料方向对进气格栅行人保护的影响的图27 玻纤材料方向对进气格栅行人保护的影响的图28

图14 实验结果与仿真结果断裂位置

    由图13可以看出,实验结果与仿真结果在碰撞力峰值上的误差为3.5%,碰撞力平均偏差为9.4%,且二者的断裂位置一致。

5 结论

    运用Altair HyperWorks软件中的HyperMesh前处理模型,Radioss求解器对进气格栅进行行人保护头碰仿真,以碰撞力-溃缩量(F-S)曲线作为结果输出,为行人保护头部碰撞结果HIC值提供参考。不仅可以指导产品设计,优化产品结构,而且还可以缩短研发周期,提升产品在市场中的竞争力。分析结论表明:

    (1)不考虑玻纤取向,其结果曲线与玻纤实际流动方向下的结果曲线,二者平均偏差达42%;

    (2)考虑玻纤实际流动方向,其结果曲线趋势与实验结果基本一致;

    (3)通过优化仿真模型,实验结果与仿真结果在碰撞力峰值上的误差为3.5%,碰撞力平均偏差为9.4%,且二者的断裂位置一致。
