Deform基本操作篇(一)

1.1 Deform界面介绍

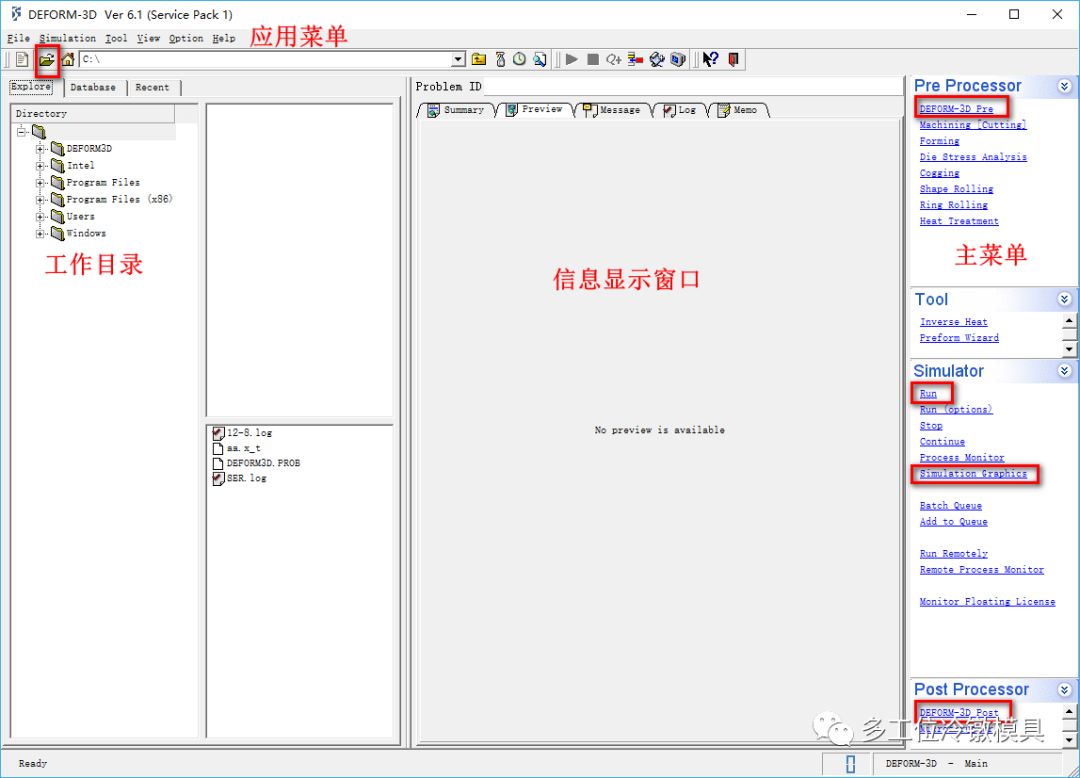

Deform界面如下图


应用菜单包括文件管理,目录设置,仿真设置,环境设置等。

640.webp (7).jpg变更工作目录,新建的项目都会放在这个目录里,这是我们打开程序后首先要做的事。

信息显示窗口会显示当前的求解运算过程等一些即时信息。

右边这几个分别为前处理,模拟运算和后处理,要设置的大部分工作在前处理中。


1.2 模型的建立

Deform可以生成简单的几何模型,但操作过程复杂且不灵活,并不是我们需要的。我们通常利用其它三维软件比如UG建立数字模型后,转换成STL导入。

1.2.1 在UG里画好图,去掉多余的特征,只保留成型部件,这样做可以节约不必要的运算时间。

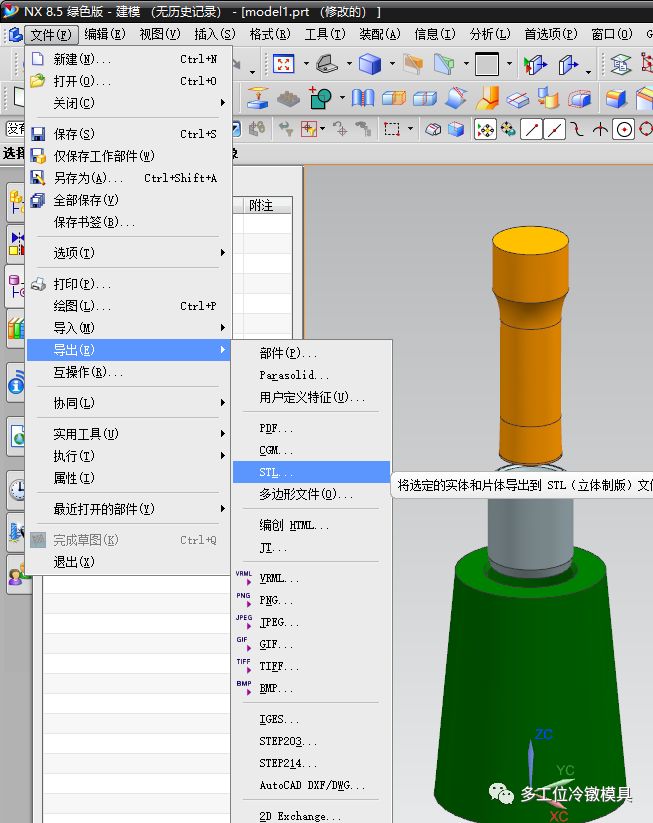

导出分三部分,Top Die(即前冲), Workpiece(坯料)和 Bottom Die(模具),我们可以把后冲与模具求和后做为一个整体导出。要注意的是3D在导出前座标要设置好,前冲下移的方向为Z-方向。

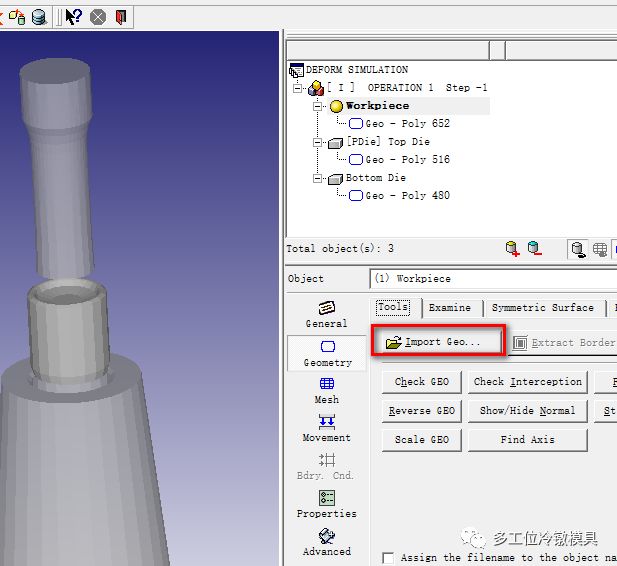

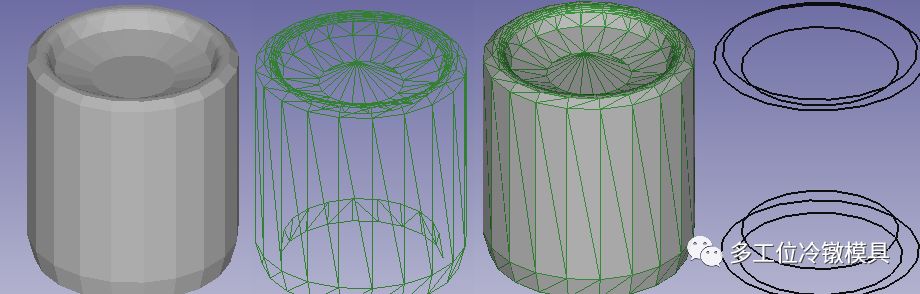

1.2.2 切换到deform界面,通过Import Geo.分别导入STL几何。





1.3 前处理功能操作

1.3.1 工具按钮介绍

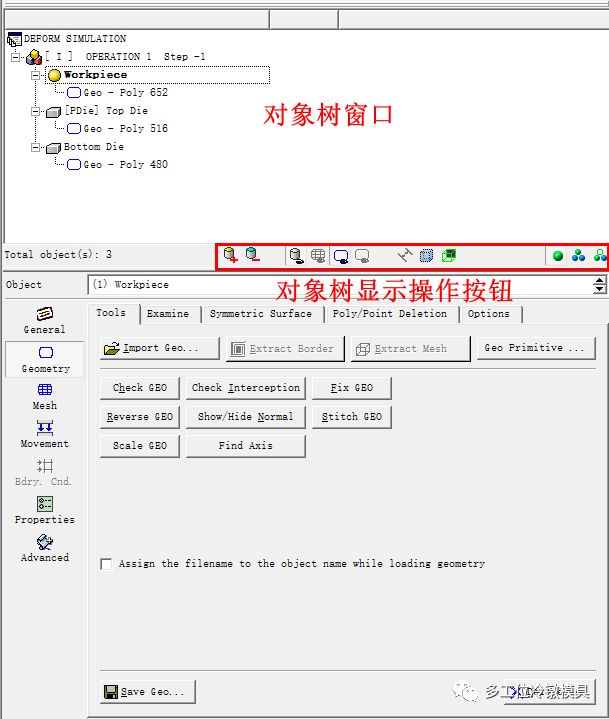

右侧对象树窗口介绍
